Выбор огнезащитных материалов

для металлоконструкций

Задачей огнезащиты является формирование на поверхностях кон-

струкции теплоизолирующих слоев, стойких к высоким температурам
и непосредственному воздействию открытого огня, препятствующих
нагреванию металла и позволяющих сохранять свойства металлокон-
струкции при пожаре в течение определенного времени.

Современные методы огнезащиты металлоконструкций строятся на

использовании следующих материалов:

• Огнезащитные краски представляют собой композиционные со-

ставы органических и неорганических элементов, которые при действии
высокой температуры имеют свойство вспениваться и увеличиваться в
объеме в 10—40 раз, образуя толстый слой, защищающий конструкцию
от высокой температуры и дальнейших разрушений. Вспененная обо-
лочка имеет очень низкую теплопроводность и увеличивает время на-
грева металла до критических температур. Огнезащитные краски по-
зволяют получить пределы огнестойкости от R15 до R90, в редких слу-
чаях R120 для конструкций с приведенной толщиной металла более
7,8 мм.

•  Огнезащитные штукатурные составы изготавливают из мине-

рального вяжущего, наполнителей (например армирующих волокон) и
химических добавок. Данные составы обладают низким коэффициен-
том теплопроводности, наносятся непосредственно на металлокон-
струкции, толщина слоя варьируется от 3 до 48 мм. При толщине слоя
40—60 мм штукатурку армируют двойной сеткой, что предохраняет ее
от преждевременного обрушения при пожаре. Огнезащитные штука-
турные составы позволяют получить пределы огнестойкости от R15 до
R240.

Огнезащитные системы с использованием

минераловатных плит

Огнезащитная система состоит из минераловатной огнезащитной

плиты и клея на цементной основе (рис. 4.1).

Варианты огнезащиты металлоконструкций с применением минера-

ловатных плит приведены на рис. 4.2.

436

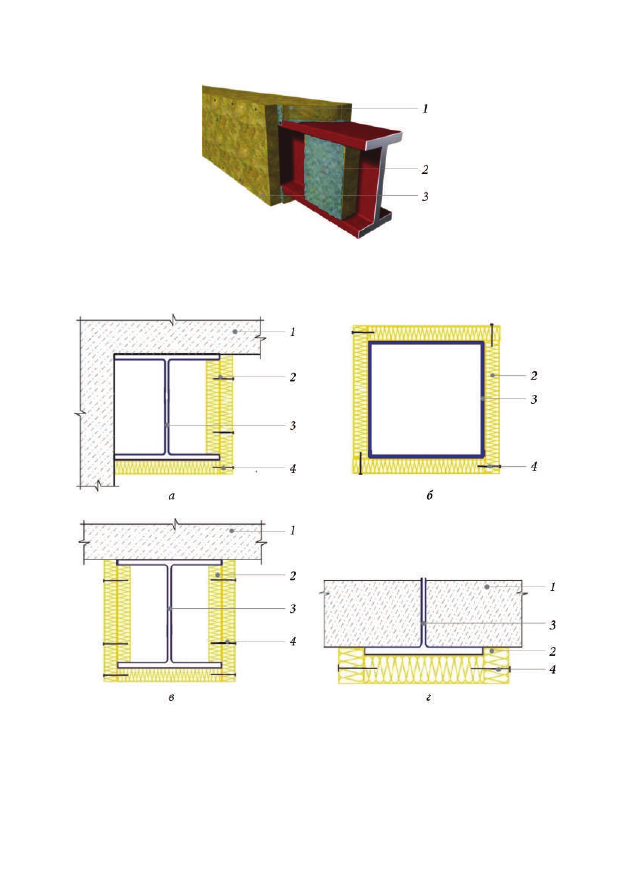

Рис. 4.1. Огнезащита металлоконструкций:

1 — огнезащитная

плита для изоляции конструкции из металла; 2 — клей;

3 — стальные гвозди для дополнительной фиксации

Рис. 4.2. Варианты огнезащиты металлических конструкций:

 а — устройство

огнезащиты с примыканием металлоконструкции к стене с двух сторон; б — устройство
огнезащиты квадратной колонны; в — устройство огнезащиты с примыканием балки к
потолку;  г — устройство огнезащиты с зафиксированным двутавром; 1 — железобетонная
плита перекрытия; 2 — плита огнезащитная для изоляции конструкции из металла;

3 — металлоконструкция; 4 — стальной гвоздь для временной фиксации

437

Монтаж системы огнезащиты металлоконструкций

с применением минераловатных плит

• Подготовительные работы
Поверхность защищаемой стальной конструкции должна быть су-

хой, без следов масла и прочих компонентов (рис. 4.3, а). Дополнитель-
ные монтажные элементы должны иметь следующие геометрические
размеры: ширину от 80 до 100 мм, толщину от 30 до 50 мм (в зависимо-
сти от размеров двутавра). Длина элемента определяется расстоянием
между полками двутавра. Раскрой плит осуществляется ножом либо
другим инструментом, подходящим для резки минераловатных плит.

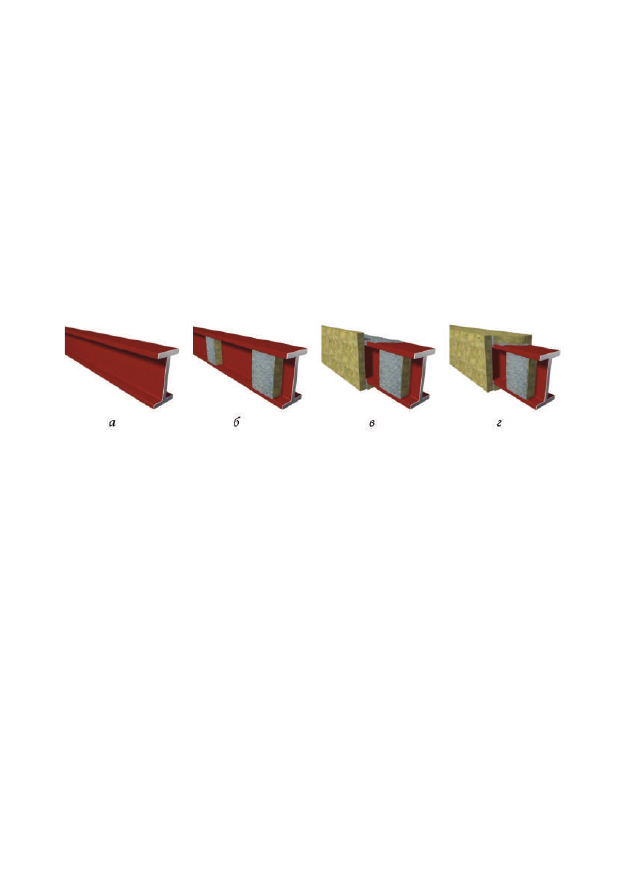

Рис. 4.3. Последовательность монтажа огнезащиты металлоконструкций

с применением минераловатных плит:

а — подготовка поверхности защищаемой

стальной конструкции; б — подготовка дополнительных монтажных элементов;

в — подготовка металлоконструкции для монтажа основной облицовки;

г — монтаж основной облицовки

• Выполнение работ
На предварительно заготовленные вставки наносится слой специ-

ального клея толщиной не менее 2 мм. Вставки устанавливаются в рас-
пор между полками двутавра (рис. 4.3, б). При этом вставки должны
выступать за концы фланцев на 2—3 мм. Расстояние между вставками
не должно превышать 1000 мм. Если высота двутавра (h) превышает
500 мм, то вставки устанавливаются на расстоянии 500—700 мм друг от
друга.

На смонтированные и схватившиеся вставки наносится клей для

монтажа основной облицовки. Со стороны полок двутавра основная
облицовка приклеивается на клей и фиксируется дополнительно гвоз-
дями. Стыки промазываются клеем. После высыхания гвозди удаляют
(рис. 4.3, в, г).

438

Системы огнезащиты железобетонных конструкций

Основной причиной разрушения железобетонных конструкций под

действием огня является быстрый прогрев бетона и армирующих эле-
ментов плиты, вследствие чего возникает потеря целостности конструк-
ции.

Система огнезащиты железобетонных плит перекрытия предназна-

чена для повышения предела огнестойкости железобетонных плит пере-
крытий до 4 ч (REI240). В состав системы входит огнезащитная плита
(плотностью 100 кг/м

3

), металлический анкер и рондель — полуфабри-

кат из цветных металлов или сплавов, изготовляемый штамповкой из
листов, полос и лент или разрезкой прутков и предназначенный для
изготовления деталей способом выдавливания [12].

Огнезащитные плиты крепятся к железобетонной плите перекрытия

при помощи металлического анкера и ронделя.

Плиты из минеральной ваты толщиной 40 мм с использованием ме-

таллического анкера и ронделя обеспечивают для многопустотной пли-
ты перекрытия ППС 60-12-8 (высотой 0,22 м) предел огнестойкости 240
мин.

Монтаж системы огнезащиты железобетонных конструкций

• Подготовительные работы
Железобетонную плиту очищают от неровностей, мешающих плот-

ному прилеганию минераловатной плиты (рис. 4.4, а). Раскрой минера-
ловатных плит производится ножом или ножовкой. Подбор нужной
длины металлического анкерного элемента осуществляется в зависимо-

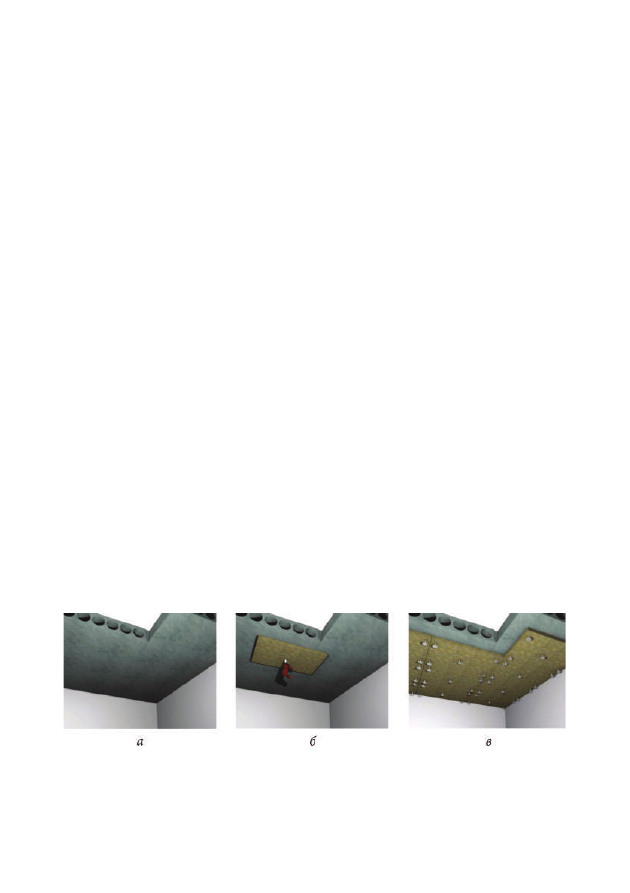

Рис. 4.4. Последовательность монтажа огнезащиты железобетонных

конструкций:

а — подготовка поверхности железобетонной плиты перекрытия;

б — подготовка отверстий для крепежа; в — установка крепежа

439

сти от толщины теплоизоляционного слоя. Отверстия для крепежа глу-
биной 40—50 мм подготавливают с помощью перфоратора. В отверстия
устанавливают анкерные элементы с надетыми на них шайбами, кото-
рые забиваются молотком до полного прижатия минераловатной плиты
к основанию (рис. 4.4, б).

•  Выполнение крепежа огнезащитных плит
При использовании минераловатной плиты размером 1200×1200 мм

количество крепежных элементов составляет 9 шт. на плиту (рис. 4.5, а),
а при использовании плиты размером 1200×600 мм — 5 шт. Плиты
должны монтироваться с обязательной разбежкой швов. Зазоры между
плитами недопустимы.

Во время устройства огнезащиты на выступе необходимо дополни-

тельно увеличить количество крепежных элементов (рис. 4.5, б). Когда
одновременно происходит устройство огнезащиты железобетонных
плит перекрытий и металлических конструкций, в первую очередь вы-
полняется огнезащита металлических конструкций, а затем железобе-
тонной плиты перекрытия (рис. 4.5, в).

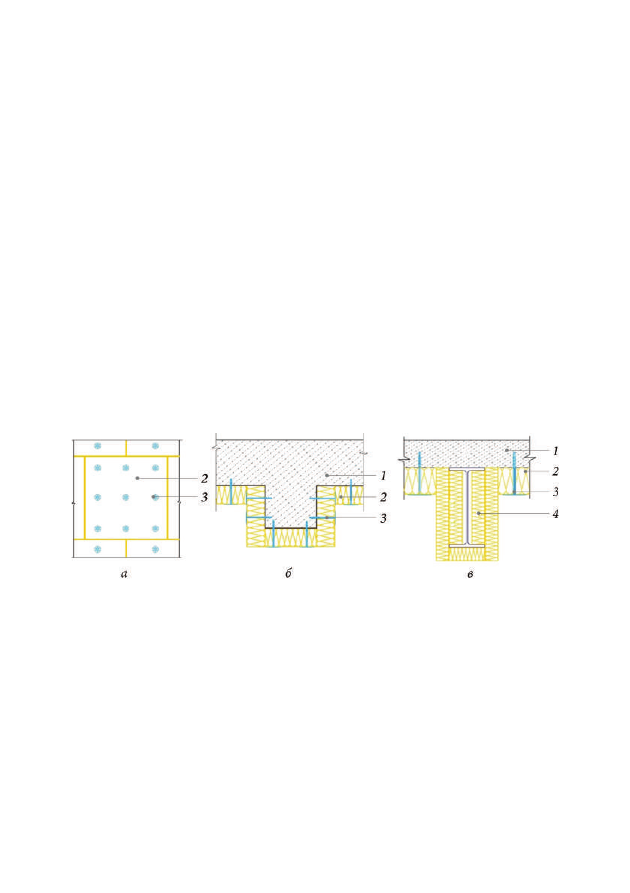

Рис. 4.5. Системные решения огнезащиты бетонных плит:

а — схема

расположениякрепежных элементов на плите размером 1200×1200 мм;

б — устройство огнезащиты железобетона на выступе; в — узел состыковки

огнезащитных плит для изоляции конструкции из металла и из бетона;

1 — железобетонная плита перекрытия; 2 — плита огнезащитная для изоляции

конструкции из бетона; 3 — металлический анкер и рондель; 4 — плита

огнезащитная для изоляции конструкций из металла

Системы огнезащиты воздуховодов

Система воздуховодов является хорошим распространителем огня

при пожаре. Воздушный поток и разрежение внутри воздуховода спо-
собствуют переносу огня внутри здания с большой скоростью. Ввиду
