Для достижения требуемого предела огнестойкости металлических

колонн и балок толщину обшивки можно принимать по табл. 4.10 в за-
висимости от модуля облицовки, который определяется отношением P/S,
или 1000/d, см

–1

, где P — периметр огнезащитной облицовки, см; S —

площадь сечения колонны или балки, см

2

; d — толщина стенок замкну-

того сечения колонны, см.

Требуемую толщину огнезащитной обшивки из гипсокартонных ли-

стов можно также определять по графику (рис. 4.9) в зависимости от
приведенной толщины стали t (формула (4.1)).

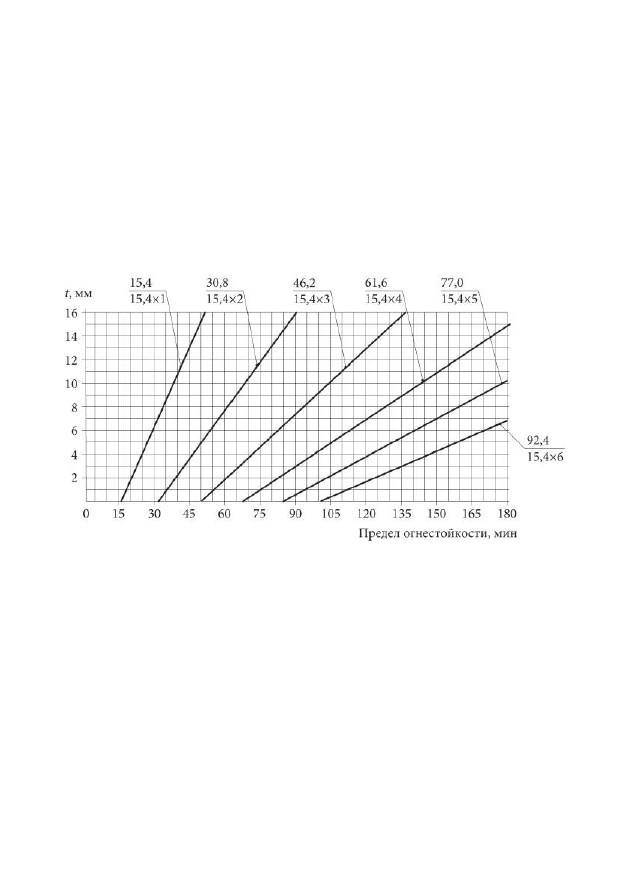

Рис. 4.9. Зависимость предела огнестойкости стальных конструкций от

количества слоев ГКЛО и приведенной толщины t стали

По табл. 4.10 и графику на рис. 4.9 определяют ориентировочные зна-

чения предела огнестойкости. Для получения фактического значения
предела огнестойкости конструкций в каждом конкретном случае не-
обходимо проведение испытаний по ГОСТ 30247.1—94 [17].

Выполнение защитных облицовок из гипсокартонных листов

Облицовку колонн и балок выполняют на вспомогательном каркасе

из потолочных или перегородочных профилей (рис. 4.10—4.13). Карка-
сы облицовки балок крепят к перекрытию быстрофиксирующими гвоз-
дями с шагом 600 мм.

446

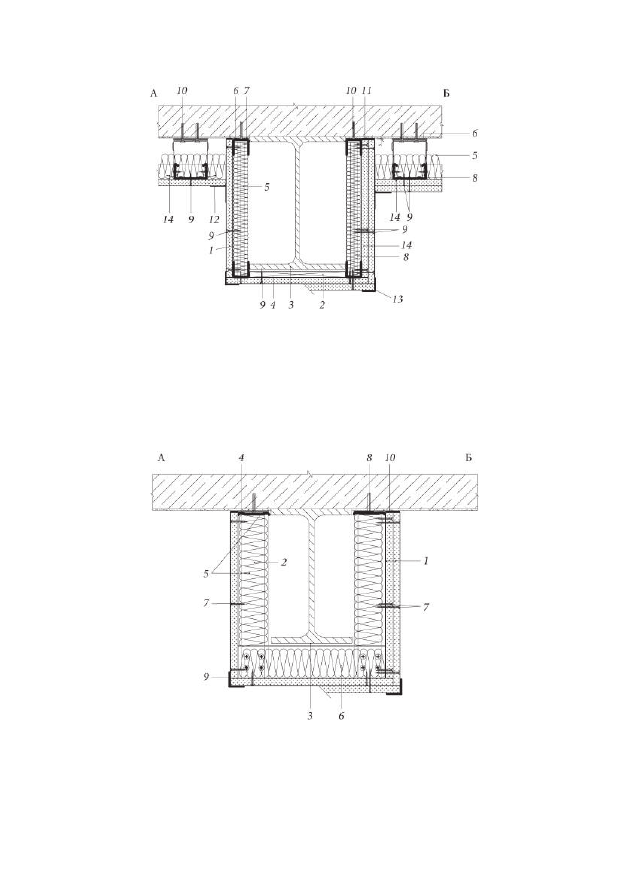

Рис. 4.10. Облицовка балки:

А — однослойная обшивка; Б — двухслойная обшивка:

1 — ГКЛО; 2 — полоса ГКЛО (шириной 150 мм) с шагом 600 мм (промежуток заполнен
плитами или матами); 3 — балка; 4 — клей; 5 — теплоизоляция (минераловатные плиты
или маты); 6 — уплотнительная лента; 7 — потолочный профиль; 8 — потолочный на-
правляющий профиль; 9 — шуруп; 10 — быстрофиксирующий гвоздь; 11 — герметик;
12 — армирующая лента с последующим шпаклеванием; 13 — угловой защитный про-

филь с последующим шпаклеванием; 14 — подвес прямой

Рис. 4.11. Облицовка фахверковой колонны:

А — однослойная обшивка; Б —

двухслойная обшивка; 1 — ГКЛО; 2 — теплоизоляция (минераловатные плиты или
маты); 3 — колонна; 4 — уплотнительная лента; 5 — ПС-профиль; 6 — ПН-профиль,
соединенный с ПС-профилем стенка к стенке; 7 — шуруп; 8 — быстрофиксирующий
гвоздь; 9 — угловой защитный профиль с последующим шпаклеванием; 10 — герметик

447

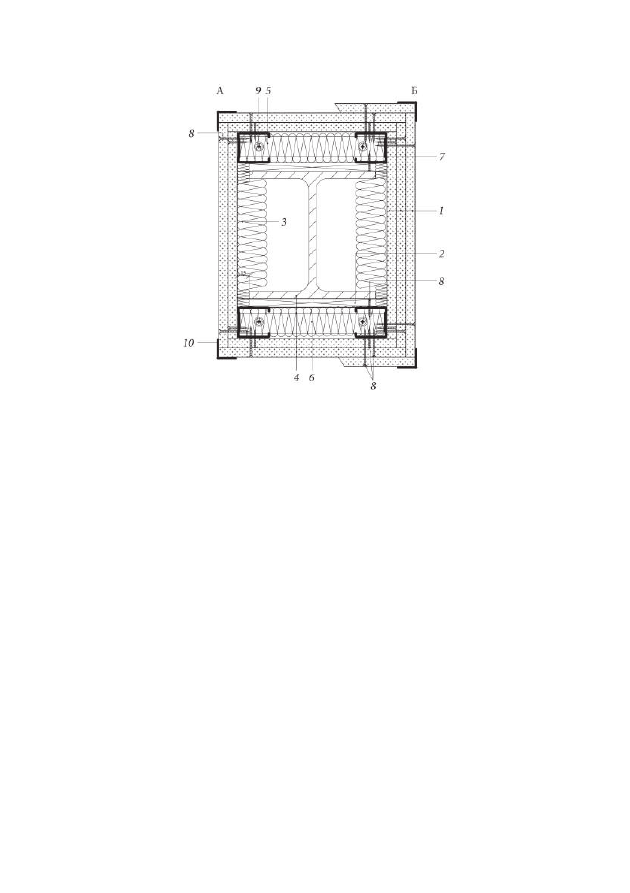

Рис.  4.12. Облицовка колонны с применением ПС- и ПН-профилей:

А  —

двухслойная обшивка; Б — трехслойная обшивка; 1 — ГКЛО; 2 — прокладка из ГКЛО
(шаг 1200 мм); 3 — теплоизоляция (минераловатные плиты или маты); 4 — колонна;
5 — ПН-профиль; 6 — дополнительный ПН-профиль; 7 — ПС-профиль; 8 — шуруп;
9 — быстрофиксирующий гвоздь; 10 — угловой защитный профиль с последующим

шпаклеванием

Не допускается применение пластмассовых дюбелей. Каркас обли-

цовки колонн крепят вверху и внизу к перекрытиям быстрофиксирую-
щими гвоздями по 4 шт. в каждом торце. Собранный каркас заполняют
негорючими минераловолокнистыми плитами или матами и обшивают
листами ГКЛ в 1—4 слоя в зависимости от требуемой степени огнестой-
кости конструкций с креплением первого слоя шурупами 3,5×25 мм,
второго — 3,5×45 мм, третьего — 4,2×65 мм с шагом 150—200 мм в за-
висимости от конструкции. Вертикальные углы обшивок колонн закры-
вают защитным профилем с последующим шпаклеванием.

Сборка четырехслойной облицовки (рис. 4.13) предполагает следую-

щий порядок. Первыми с помощью профилей ПН-2 (50) собирают 2
пакета «внутреннего заполнения», которые через упругие прокладки
гвоздями крепят в проектное положение к полу и потолку. Затем на шу-
рупах закрепляют 3 слоя облицовки по двум другим сторонам, которые
дополнительно скрепляют уголками из профиля ПН-6 (100). Уголки, в

448

свою очередь, крепят к каркасу пакета «внутреннего заполнения» шу-
рупами 4,2×13. После этого монтируют 4-й слой обшивки на шурупах
3,3×25 и закрывают углы стальным перфорированным профилем с по-
следующим шпаклеванием.

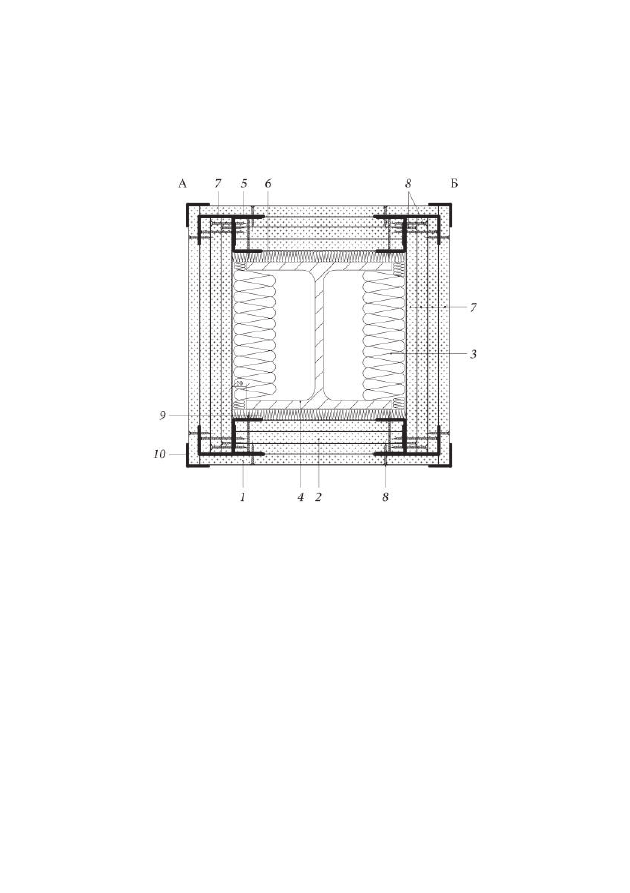

Рис. 4.13. Обшивка колонны четырьмя слоями:

1 — ГКЛО;

2 — пакет внутреннего заполнения из ГКЛО; 3 — теплоизоляция

(минераловатные плиты или маты); 4 — колонна; 5 — ПН-профиль;

6 — перекрытие; 7 — уголок из ПН-профиля; 8 — шуруп; 9 — быстрофиксирующий

гвоздь; 10 — угловой защитный профиль с последующим шпаклеванием
