63

Основные  требования  к  конструкционному  бетону:  проч-

ность,  морозостойкость;  гидротехническому:  плотность,  водо-
непроницаемость,  морозостойкость,  стойкость  к  выщелачива-
нию, малое тепловыделение при твердении; бетону для стен и
перекрытий:  малая  плотность  и  теплопроводность,  прочность;
дорожному

–

  малая  истираемость,  прочность  на  изгиб,  морозо-

стойкость.

Основные типы структуры бетона
Структура  бетонной  смеси  сохраняется  и  при  затвердева-

нии,  поэтому  структуру  бетона  следует  классифицировать  по
содержанию цементного камня и его размещению в бетоне. Од-
нако  на  свойства  бетона  определяющее  влияние  оказывает  его
плотность или пористость. При прочих равных условиях объем
и  характер  пористости,  а  также  соотношение  в  свойствах  от-
дельных составляющих бетона определяют его основные техни-
ческие свойства, долговечность, стойкость в различных услови-
ях. В этой связи целесообразно классифицировать структуру бе-
тона с учетом ее плотности. На рис. 4.2. показаны основные ти-
пы структур бетонов.

1)                          2)                           3)                          4)

Рис. 4.2. Основные типы макроструктур бетона:

1 – плотная; 2 – плотная с пористым заполнителем;

3 – ячеистая; 4

–

 зернистая; Rб

–

 средняя прочность матрицы;

R1 и R2

–

 прочности составляющих бетона

Бетоны  должны  иметь  расчетную  прочность  и  минималь-

ный  расход  цемента;  бетонная  смесь

–

  обладать  удобоуклады-

ваемостью.  Получить  соответствующий  набор  свойств  бетона

64

можно при соблюдении определенных требований к заполните-
лям,  подбору  состава,  условиям  приготовления,  укладки,  твер-
дения.  Для  ускорения  твердения  широко  применяется  тепло-
влажностная обработка (пропаривание), сухой прогрев.

4.2. Материалы для тяжелого бетона

4.2.1. Цемент

Цемент –  основное минеральное вяжущее, используемое в

технологии  бетона.  Марки  цемента  должны  быть,  как  правило,
выше прочности бетона на его основе.

Рекомендуемые марки цемента

Прочность

бетона, кгс/см

2

100

150

200

300

400

500

600

Марка

цемента

300

300

400

400

500

550

–

600

600

Выбор того или иного вида цемента зависит от условий ра-

боты бетонного изделия, технологии изготовления.

Вода:  лучше  всего  использовать  водопроводную  (питье-

вую). Применяют и природную воду (реки, озера), не содержа-
щую вредных примесей, препятствующих нормальному схваты-
ванию и твердению бетона (сульфаты, минеральные и органиче-
ские кислоты, сахар, жиры). Не пригодна болотная вода, а также
промышленные и сточные воды.

Для  проверки  пригодности  воды  можно  изготовить  две

одинаковые серии образцов на питьевой и испытываемой воде.
Если после 28 суток твердения прочность испытываемых образ-
цов  будет  не  ниже  стандартной,  то  вода  пригодна  для  изготов-
ления бетона.

4.2.2. Мелкий заполнитель

Мелкий  заполнитель  (песок)  –  смесь  мелких  частиц  (0,14

–

5 мм), получающихся в результате выветривания горных пород.
В  их  состав  входят  кварц,  полевые  шпаты,  слюда.  Применяют
речные,  морские  и  горные  (овражные)  –  естественные  пески;

65

дробленые  горные  породы  и  шлаки

–

  искусственные  (в  дорож-

ном строительстве).

Свойства песка
1. Насыпная  плотность  песка

н

  =  m/V

н

,  кг/м

3

,  находится  в

пределах 1450

–

1600 кг/м

3

.

2. Истинная  плотность  песка  (плотность  его  зерен)  в  зави-

симости от минерального состава обычно находится в пределах
2,0…2,8 г/см

3

.

3. Межзерновая  пустотность  песка  П

мз

  =  (1

–

н

/ )·100 %.

В песке хорошего качества пустотность не превышает 38 %.

4. Содержание  пылеватых,  глинистых  и  илистых  частиц

определяют  методом  отмучивания.  Влияет  на  водопотребность
бетонной смеси, увеличивая суммарную поверхность, обволаки-
вают тонким слоем зерна песка. Содержание примесей не более
3 % (естественный песок) и 5 % (искусственный песок). Приме-
няют промывку в пескомоечных машинах.

5. Содержание  органических  примесей  –  снижает  проч-

ность  цементного  камня.  150  мг  песка  заливают  3 %  NaOH  до
200 мл. Через сутки сравнивают по цвету с эталоном.

6. Зерновой  состав  песка  –  соотношение  частиц  разной

крупности.  Для  получения  плотных  бетонов  при  минимальном
расходе цемента зерновой состав имеет важное значение. Целе-
сообразно использовать пески с минимальными пустотностью и
удельной поверхностью.

Для определения зернового состава песка используют стан-

дартный набор сит. Масса навески – 1000 г. Вычисляют частные
и полные остатки на каждом сите.

Данные зернового состава песка

Остатки

на ситах

Отверстия сит, мм

Прошло через

сито № 016

2,5

1,25

0,63

0,315

0,16

Частные, г

(m

i

)

Частные, %

(a

i

)

Полные,  %

(А

i

)

66

Частным называется  остаток на данном сите в граммах (m

i

)

или в  %:

а

i

 = (m

i

/m)100,

где  m

i

 – частный  остаток на данном сите, г;  m – навеска песка

(1 кг).

Полный остаток  в % на данном  сите А

i

 равен сумме част-

ных остатков на данном сите и всех  вышележащих ситах.

А

i

 = а

2,5

 + а

1,25

 + … + а

i

.

По полученным данным  вычисляют  модуль  крупности песка:

М

кр

 = (А

2,5

 + А

1,25

 + А

0,63

 + А

0,315

 + А

0,16

)/100 %.

Группу песка определяют по зерновому составу, сравнивая

значения  А

i

 и М

кр

 и строят график рассева песка.

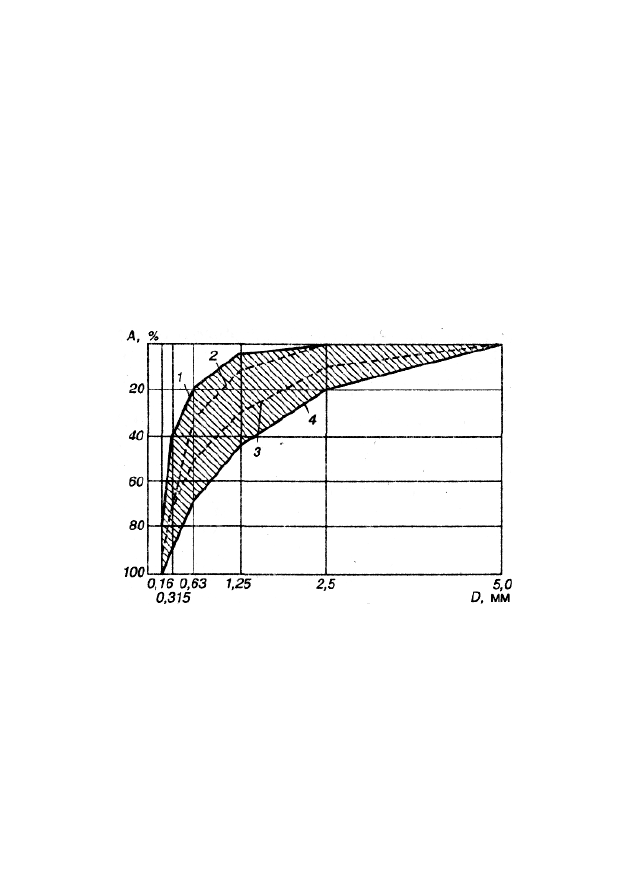

Рис. 4.3. График зернового состава песка: 1 – допускаемая

нижняя граница крупности песка (М

кр

 = 1,5); 2 – рекомендуемая

нижняя граница крупности песка (М

кр

 = 2,0) для бетонов класса

В15 и выше; 3 – рекомендуемая нижняя граница крупности

песка (М

кр

 = 2,5) для бетонов В25 и выше; 4 –допускаемая

верхняя граница крупности песка (М

кр

 = 3,25) для растворов

и бетонов; заштрихованная область – пески, допустимые

для использования в растворах и бетонах

67

М

кр

   2,5

–

 крупный песок  – лучше для бетона (хороший –

2

–

3,25); 2,5

–

2,0

–

 средний; 2,0

–

1,5

–

 мелкий; 1,5

–

1,0

–

 очень мел-

кий. Зерен более 5 мм должно быть не более 5 %, частиц менее
0,14 мм не более 10 %.

4.2.3. Крупный заполнитель
В качестве крупных заполнителей для тяжелых бетонов ис-

пользуют щебень и гравий из плотных горных пород, щебень из
металлургических  шлаков,  а  также  щебень  из  шлаков  ТЭЦ  с
зернами крупностью свыше 5 до 70 мм. Гравий получают рассе-
вом природных гравийно-песчаных смесей.

Свойства щебня
1.  Насыпная  плотность

н

  =  m/V

н

, кг/м

3

, определяется в со-

судах объемом от 5 до 50 л.

2. Истинную  плотность  горной  породы  и  зерен  щебня

(гравия) определяют пикнометрическим методом путем измере-
ния  массы  единицы  объема  измельченного  высушенного  мате-
риала.

3. Зерновой состав: для оценки зернового состава проводят

рассев, по результатам строят кривую и сравнивают ее со стан-
дартной областью допустимых колебаний гранулометрического
состава крупного заполнителя.

Зерновой состав щебня (проба 10 кг)

Размер

отверстий сит

Остаток

Массовый,

кг

Частный, %

Полный, %

70

40

20

10

5

0
