68

Рис. 4.4. График зернового состава щебня


Наиболее крупный D

–

 первое сито сверху, полный остаток

на котором более 5 %; наименее крупный d

–

 первое сито снизу,

полный остаток на котором не менее 95 %. 0,5 (D + d); 1,25 D.

4.  По  форме  зерен  щебень  подразделяют  на  три  группы,

причем к пластинчатым и игловатым частицам относят такие, у
которых толщина или ширина меньше длины в три и более раза.

Классификация щебня по форме зерен

Группа

Содержание зерен пластинчатой

и игловатой формы, % по массе

Кубовидная

До 15

Улучшенная

15–25

Обычная

25–35

Примечание. Наиболее предпочтительна кубовидная форма,

обеспечивающая минимальный расход вяжущего.

69

Содержание  зерен  пластинчатой  (лещадной)  и  игловатой

формы  в  крупном  заполнителе  не  должно  превышать  35 %  по
массе.

5. Пустотность щебня не должна превышать 50 %.
6. Содержание пылеватых, илистых и глинистых примесей:

в щебне для бетона М300

–

 не более 2 %; для бетонов более вы-

сокого класса

–

 не более 1 %.

7. Прочность щебня и гравия характеризуют маркой, опре-

деляемой по дробимости при сжатии в цилиндре: Др – от 200 до
1400, определяется по потере массы от 9 до 35 % для различного
типа горных пород.

Марка щебня из изверженных пород должна быть не ниже

800, из метаморфических пород – не ниже 600, осадочных – не
ниже 300, гравия – не ниже 600.

Марка щебня из природного камня должна быть не ниже:

  300 – для бетона класса В15 и ниже;
  400 – В20;
  600 – В22,5;
  800 – классов В25, В 27,5, В30;
  1000 – класса В40;
  1200 – В45 и выше.

Допускается применять щебень из осадочных карбонатных

пород  марки  400  для  бетона  класса  В22,5,  если  содержание  в
нем зерен слабых пород не превышает 5 %.

8. Морозостойкость  щебня  характеризуют  числом  циклов

замораживания и оттаивания, при котором потери в процентах
по массе щебня и гравия не превышают установленных значе-
ний.  Щебень  и  гравий  по  морозостойкости  подразделяют
на  следующие  марки:  F15,  F25,  F50,  F100,  F150,  F200,  F300,
F400.

4.2.4. Добавки для бетонов
Для регулирования и улучшения свойств бетонной смеси и

бетона, снижения расхода цемента, повышения качества и сни-
жения  энергетических  затрат  рекомендуется  вводить  химиче-

70

ские добавки, которые в зависимости от назначения делятся на
виды:

1. Регулирующие свойства бетонной смеси:

–  пластифицирующие  для  увеличения  подвижности  бе-

тонной  смеси  без  снижения  прочности  на  всех  сроках
испытаний;

–  стабилизирующие  для  снижения  раствороотделения  бе-

тонной смесью и повышения однородности;

–  водоудерживающие  для  уменьшения  водоотделения  и

увеличения подвижности бетонной смеси;

–  улучшающие  перекачиваемость  бетонной  смеси  по  тру-

бам;

–  замедляющие  схватывание  (в  два  раза  и  более  при  тем-

пературе  20 ± 2 ºС);

–  ускоряющие схватывание бетонной смеси (на 25 % и бо-

лее при температуре  20 ± 2 ºС);

–  поризующие  (для  легких  бетонов)  в  целях  увеличения

пористости.

2. Регулирующие твердение бетона:

–  замедлители  твердения  –  снижающие  прочность  бетона

на 30 % и более в возрасте 7 суток;

–  ускорители твердения – повышающие прочность бетона

на 20 % и более в возрасте 1 суток нормального тверде-
ния.

3. Повышающие  прочность,  коррозионную  стойкость,  мо-

розостойкость  бетона  и  железобетона,  снижающие  проницае-
мость бетона:

–  водоредуцирующие для снижения расхода воды, повыше-

ния прочности бетона, марки по водонепроницаемости;

–  газообразующие для повышения морозостойкости бетона;
–  воздухововлекающие  для  повышения  морозостойкости

бетона;

–  кольматирующие  для  заполнения  открытых  капилляр-

ных пор в бетоне;

–  ингибиторы коррозии арматуры.

71

4. Придающие  бетонной  смеси  (бетону)  специальные

свойства:

–  противоморозные  –  для  твердения  бетонов  в  условиях

отрицательных температур;

–  гидрофобизирующие  –  для  снижения  водопоглощения

бетона в 2–5 раз.

Вода и количество добавки в процентах от массы цемента

устанавливается  опытным  путем  в  зависимости  от  вида  исход-
ных  материалов,  условий  приготовления  и  твердения  бетонной
смеси. Обычно это 0,2–3 %.

При использовании добавок следует учитывать требования,

которые ограничивают применение добавок в бетонных и желе-
зобетонных изделиях и конструкциях в зависимости от условий
их эксплуатации.

4.3. Бетонные смеси и их свойства


Бетонная смесь состоит из щебня (гравия), песка, цемента и

воды. Цемент + вода   цементное тесто. Цементное тесто + пе-
сок

  растворная  часть.  Цементный  раствор  +  щебень

  бе-

тонная смесь. Бетонная смесь состоит из твердой фазы (части-
цы  цемента,  песок, щебень),  жидкой (вода)  и  газообразной фаз
(вовлеченный  воздух).  Присутствие  воды  придает  связность
всей  многокомпонентной  системе  за  счет  возникновения  сил
молекулярного  сцепления  при  адсорбции  диполей  воды  на  по-
верхности частиц.

Бетонная смесь по своим свойствам занимает промежуточ-

ное положение между вязкими жидкостями и твердыми телами.
В  отличие  от  истинных  жидкостей,  растекается  и  заполняет
форму  лишь  после  разрушения  структуры  (под  действием
внешних сил). Способность бетонных смесей разжижаться при
механических воздействиях и загустевать в спокойном состоя-
нии называется тиксотропией. От твердых тел отличается от-
сутствием достаточной упругости и формы (появление при не-
больших нагрузках значительных необратимых деформаций).

72

Пластические  свойства  бетонной  смеси  меняются  в  тече-

ние  времени  из-за  процессов  гидратации  цемента,  испарения
части воды – увеличивается пластическая вязкость смеси (загус-
тевает) и ухудшается удобоукладываемость.

В зависимости от соотношения цементного теста и количе-

ства заполнителя различают  три вида структуры бетонной сме-
си:  I  –  избыток  цементного  теста  с  плавающим  заполнителем,
хорошая удобоукладываемость; II – с плотной упаковкой запол-
нителя,  обладает  меньшей  удобоукладываемостью,  но  более
экономична;  III  –  крупнопористая,  с  недостатком  цементного
теста, обладает еще худшей удобоукладываемостью.


Свойства бетонных смесей
1. Удобоукладываемость – способность бетонной смеси за-

полнять  форму  бетонируемого  изделия  и  уплотняться  под  дей-
ствием  силы  тяжести  или  внешних  механических  воздействий.
Удобоукладываемость  оценивается  подвижностью  и  жестко-
стью.

Подвижность  –  способность  бетонной  смеси  растекаться

под  действием  собственной  массы.  Степень  подвижности  оце-
нивается  осадкой  бетонной  смеси,  укладываемой  в  три  слоя  в
стандартную  конус-форму.  Уплотняют  каждый  слой  штыкова-
нием по 25 раз металлическими стержнями – штыковками.

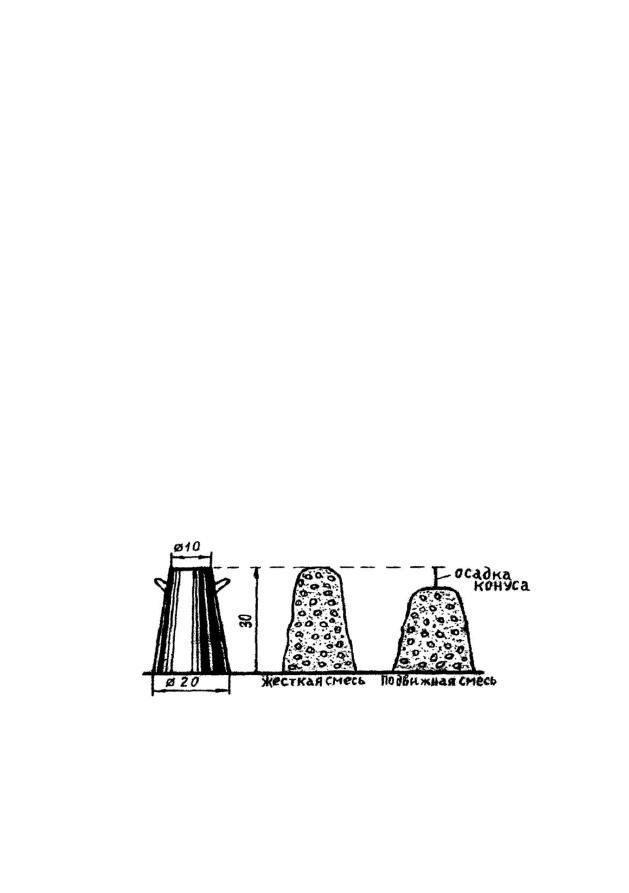

Рис. 4.5. Определение подвижности бетонных смесей
