Файл: Строительные материалы_ Краткий курс_ Н_А_ Машкин, О_А_ Игнатова(1).pdf

83

ды и добавок; формовочный цех; склад готовой продукции; цен-
тральная лаборатория; ремонтно-механические мастерские.

Транспортирование  бетонной  смеси  на  малые  расстояния

производят  бадьей,  бетоноукладчиком,  бетононасосом,  ленточ-
ным  транспортером;  на  большое  расстояние  –  автосамосвалом,
автобетоносмесителем. Длительность перевозки ограничивается
1 часом.

Укладка бетонной смеси производится в формы (опалубку)

бетонораздатчиками  и  бетоноукладчиками,  уплотнение  –  виб-
рированием. При вибрировании резко уменьшается вязкость бе-
тонной смеси. Для этого используют виброплощадки, поверхно-
стные  и  глубинные  вибраторы.  Вибрирование  производят  до
окончания оседания бетонной смеси,   = до 1 мин.

Другие  методы  уплотнения:  центрифугирование,  вибро-

прессование, вибровакуумирование, вибропрокат.

Твердение бетона
1. Нормальные условия: предохранение уложенного бетона

от ударов и сотрясений, резких изменений температуры; полив
бетона через несколько часов после укладки – 3–4 раза в сутки
до  7  сут;  покрытие  битумными  эмульсиями,  латексом,  плен-
ками.

2. Пропаривание бетонных изделий: применяют  пропароч-

ные камеры периодического (ямные) и непрерывного (туннель-
ные, щелевые, вертикальные) действия. Режимы пропаривания:
портландцемент  –  температура  80–85  ºС,  шлакопортландце-
мент – 90–95 ºС, влажность – 100 %.


Цикл  тепловлажностной  обработки  бетонных  изделий

складывается из следующих периодов:

1) подъем температуры в камере до принятого наивысшего

уровня;

2)  изотермический  прогрев  изделий  в  камере  при  наивыс-

шей принятой температуре;

3) охлаждение изделий.

84

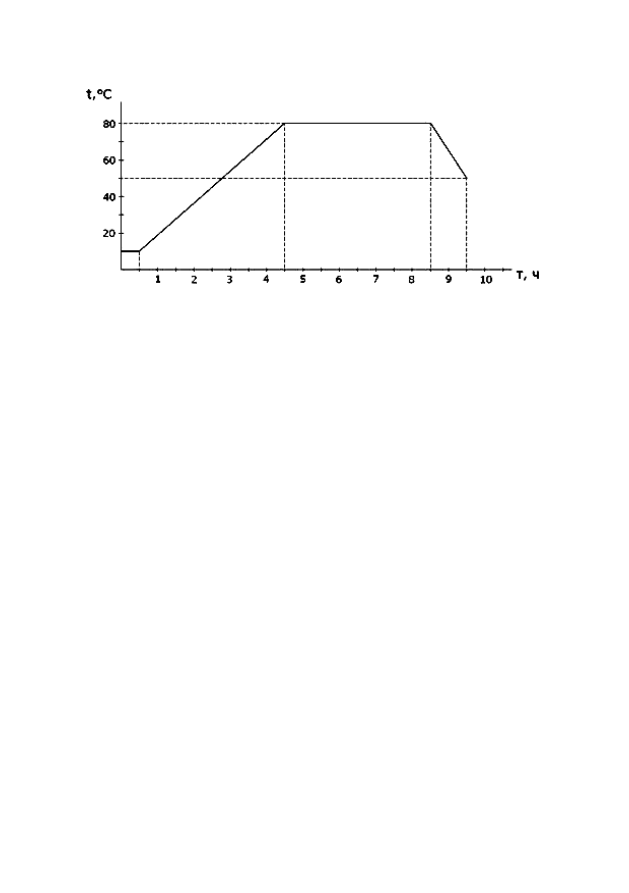

Рис. 4.9. График тепловой обработки в пропарочной камере


Ямные камеры – обычно бетонная коробка, оборудованная

теплоизоляцией, съемной крышкой, коллектором для конденса-
та, системой вентиляции. Высота до 4 м, ширина до 4 м, длина
до 13 м. Укладка изделий в 3–6 ярусов в 2–3 ряда, объединяют в
блоки до 12 камер.

В камерах периодического действия (безнапорных) исполь-

зуется    паровоздушная  смесь.  Вверху  –  легкий  горячий  пар,
внизу – паровоздушная смесь все меньшей концентрации пара.
Поэтому  для  равномерной  тепловой  обработки  применяется
принудительная циркуляция теплоносителя.

Туннельные  камеры  –  тупиковые  или  проходные.  Менее

удобные, чем ямные – много места в цехе. Но легче и быстрее
загрузка, возможна и механизация процесса.

Туннельные камеры непрерывного действия (длина до 70 м).

Для  снижения  теплопотерь,  упрощения  подведения  электро-
энергии и отвода конденсата объединяют по горизонтали в один
блок. Могут быть одно- и многоярусные. Загрузочное оборудо-
вание  –  подъемник-толкатель  (с  конвейерной  линии  подается
самоходными передаточными мостами), снижатель.

Щелевые камеры (разновидность туннельных): по высоте –

одна  форма  –  вагонетка.  Бывают  напольные  и  заглубленные.
Нагрев паром или ТЭНами. Для снижения влажности наружных
стеновых панелей температура  – до 120

ºС. Преимущества: нет

85

перепада  температур  по  высоте,  проще  регулируется  тепло-
влажностный режим, меньше теплопотери, возможность подъе-
ма температуры более 100

ºС.

Автоклав.  Запаривание,  t  =  175–200  ºС,  Р  =    0,9–1,3  МПа.

Применяется  для  ячеистых  и  силикатных  бетонов.  Могут  быть
тупиковые и проходного типа. Режим запаривания: 1-й период –
впуск  пара  и  повышение  температуры  до  100  ºС;  2-й  период  –
подъем  давления  и  температуры;  3-й  период  –  изотермическое
выдерживание; 4-й период – снижение давления до атмосферно-
го и температуры до 100 ºС; 5 период – охлаждение до 15–20 ºС.



4.8. Специальные виды тяжелых бетонов


Гидротехнический  бетон.  Основные  свойства:  плотность,

водонепроницаемость,  морозостойкость,  низкое  тепловыделе-
ние  при  твердении,  стойкость  к коррозии.  Используют  сульфа-
тостойкий,  пуццолановый  цементы;  тонкомолотые  гидравличе-
ские  добавки,  ПАВ  –  для  снижения  водопотребности,  повыше-
ния  плотности.  Заполнители  должны  быть  тщательно  подобра-
ны. При изготовлении качественная укладка и уплотнение, уход
за  бетоном.  Прочность: В7,5,  В10...  В30  (прочность  в  180  сут);
морозостойкость:  F100,  F150,  F200,  F300,  F400;  водонепрони-
цаемость: W2, W4... W12.

Наиболее высокие требования предъявляются к бетону для

наружных частей сооружений, на которые воздействует замора-
живание–оттаивание, увлажнение-высушивание, влага, лед и др.

Дорожный бетон используется для покрытия дорог, для ко-

торых  характерно  воздействие  транспортных  средств  и  атмо-
сферных  факторов  (истирание,  замораживание-оттаивание,  ув-
лажнение–высушивание).  Особое  требование  –  повышенная
прочность при изгибе. R

и

  =  4–5,5  МПа.  Классы:  В25,  В30,  В35,

В40; морозостойкость: F150, F200, F300. Цемент – пластифици-
рованный или гидрофобный, М500. Заполнители: мытые песок и
щебень из прочных пород (гранит). Бетонные смеси  – жесткие.
Требуется тщательное уплотнение и уход.

86

Декоративные  бетоны  применяют  для  отделки  наружных

стеновых панелей, внутренних стен, лестничных маршей, малых
архитектурных  форм.  Используют  белый  и  цветные  цементы,
пигменты щелочестойкие, заполнители цветные. Высоки требо-
вания  по  прочности  и  атмосферостойкости  (для  наружной  от-
делки).  Фактурная  обработка  затвердевшего  бетона.  Классы
В10, В12,5, В15. Морозостойкость – не ниже  F50.

Жаростойкий  бетон  предназначен  для  применения  при

температуре  более  200

ºС.  Сохраняет  свои  свойства  при  дли-

тельном  воздействии  высоких  температур.  В  зависимости  от
температуры,  классы  бетона  –  3,  6,  7...  18,  что  соответствует
температуре  300,  600...  1700  и  более  1700  ºС,  высокоогнеупор-
ный  –  более  1770  ºС;  огнеупорный  –  1580–1770  ºС;  жароупор-
ный – до 1580 ºС. По плотности: D300, D400... D1800; по моро-
зостойкости: F15–F75.

Цементы:  глиноземистый  (для  температур  более  1000–

1300 ºС);  портландцемент  и  шлакопортландцемент  (максимальная
температура  –  1150 ºС);  высокоглиноземистый  (Al

2

O

3

    70 ºС)  –

для  температуры  1800 ºС  и  выше.  Бетоны  на  основе  жидкого
стекла обладают недостаточной водостойкостью, максимальная
температура – 1000 ºС; расход – 300–400 кг на 1 м

3

 бетона. Как

отвердитель используют кремнефтористый натрий Na

2

SiF

6

  –  до

12 % от стекла.

Заполнители: металл, шлак, керамический бой, базальт (до

350 ºС), кварцит, диабаз, андезит, туф, керамзит, перлит, шамот.
Вводят  тонкомолотые  добавки  заполнителей,  что  способствует
дополнительному связыванию СаО с кремнеземом и глиноземом
в устойчивые силикаты и алюминаты кальция.

Классы:  В7,5,  В10,  В12,5,  В15,  В20.  Область  применения:

футеровка промышленных печей, покрытие вагонеток туннель-
ных печей, фундаменты домен, трубы.

Особо  тяжелые  бетоны  (радиационная  защита)  –  для  по-

вышенных температур – 51–350 ºС, жаростойкие – более 350 ºС.
Применяют для защиты от облучения на атомных электростан-
циях. Для защиты от  -лучей и нейтронов эффективны тяжелые

87

бетоны  с  большим  количеством  химически  связанной  воды
(гидратные бетоны).

Заполнители: магнетит, серпентинит, лимонит (для гидрат-

ных  бетонов),  барит,  металлический  скрап,  чугунная  дробь.
Средняя плотность    = 4000–5000 кг/м

3

. Наименее стойки кварц

и полевые шпаты, которые под действием радиационного излу-
чения  увеличиваются  в  объеме,  бетон  растрескивается.  Улуч-
шают свойства бетона легкие добавки лития, калия и бора (кар-
бид  бора  B

4

C,  хлористый  литий  LiCl).  Цементы:  шлакопорт-

ландцемент,  портландцемент,  глиноземистый  (для  гидратных
бетонов – связанная вода до 30 %, у портландцемента – 18 %) ,
гипсоглиноземистый расширяющийся.

От  нейтронного  излучения  защищают  вещества,  содержа-

щие  большое  количество  атомов  водорода.  Это  прежде  всего
вода.  -лучи  задерживаются  тяжелыми  химическими  элемента-
ми,  металлами.  Для  защиты  источников  излучения  (реакторов)
устанавливают многослойные конструкции.

Бетонополимеры – бетоны, пропитанные полимерами: пет-

ролатумом,  битумом,  серой,  метилметакрилатом,  стиролом,
эпоксидными и полиэфирными смолами, за счет чего повышает-
ся  прочность,  плотность,  химическая  стойкость,  морозостой-
кость в несколько раз. R

в

 достигает 200 МПа.

4.9. Легкие бетоны


Легкими  называют  бетоны  на  легких  пористых  заполните-

лях, а также ячеистые бетоны. Средняя плотность их в сухом со-
стоянии менее 1800 кг/м

3

. Легкие бетоны находят широкое при-

менение  в  строительстве:  крупные  блоки  и  панели  для  наруж-
ных  и  внутренних  стен,  перегородки,  плиты  покрытий  и  пере-
крытий, фермы, балки, прогоны, колонны и др.

Подразделяются по назначению:

–  конструкционные (1400–1800 кг/м

3

; R

б

   5 МПа) для не-

сущих конструкций (колонны, балки, плиты);
