Файл: Строительные материалы_ Краткий курс_ Н_А_ Машкин, О_А_ Игнатова(1).pdf

88

–  конструкционно-теплоизоляционные  (500–  1400  кг/м

3

;

R

б

   3,5 МПа;   – до 0,6) – для ограждающих конструк-

ций (наружные стены, покрытия);

–  теплоизоляционные:     500 кг/м

3

;     0,175 Вт/(м·ºС).

По  структуре:  обыкновенные;  крупнопористые;  поризо-

ванные.

В  зависимости  от  вида  заполнителя:  керамзитобетон;

шлакобетон; пемзобетон и др.

Вяжущее:  1)  портландцемент;  2)  шлакопортландцемент;

3)  пуццолановый  портландцемент;  4)  быстротвердеющий  порт-
ландцемент.

Легкие бетоны обладают рядом преимуществ по сравнению

с  тяжелыми,  это  более  эффективный  строительный  материал.
Преимущества:  1)  меньшая  средняя  плотность  (вес  конструк-
ций, затраты на перевозки, облегчение строительно-монтажных
работ); 2) более высокие теплозащитные свойства за счет высо-
кой пористости (до 85 %). Прочность легких бетонов достаточно
высока – до 50 МПа.

Легкие бетоны на пористых заполнителях

Заполнители

Природные

Искусственные

Пемза

Шлаки

Вулканический туф

Зола-унос

Известняк-ракушечник

Керамзит

Аглопорит

Вспученный перлит

Вермикулит

Гранулы пенополистирола


Марки пористых заполнителей по плотности: 100, 150, 200,

250, 300, 350, 400, 500, 600, 800, 1000, 1200. Прочность при раз-
давливании в цилиндре 0,4–20 МПа.

Свойства  легких  бетонов:  плотность,  теплопроводность,

прочность, морозостойкость.

89

Средняя  плотность    и  теплопроводность  бетона    зависят

от плотности пористого заполнителя. Соотношение – примерно
1:2 (плотность заполнителя : плотность бетона).

Вид заполнителя

Плотность, кг/м

3

, Вт/(м·ºС)

Вермикулит

100–200

0,07–0,2

Перлит

150–300

0,08–0,22

Гранулы пенополистирола  10–30

0,037–0,039

Керамзит

250–600

0,16–0,4


Если «тяжелый» заполнитель с     600 кг/м

3

, то лучше до-

полнительно поризовать бетон.

Прочность  бетона  в  большей  степени  зависит  от  активно-

сти цемента, расхода цемента и В/Ц, так как прочность заполни-
теля значительно  ниже. Классы легких бетонов: В3,5, В5, В7,5,
В10, В12,5, В15.

Морозостойкость в зависимости от назначения – F15–100.
Смеси  легких  бетонов  нуждаются  в  более  тщательном  пе-

ремешивании в смесителях принудительного действия. В их со-
став  рекомендуется  вводить  воздухововлекающие  добавки.
Твердеют при пропаривании.

Ячеистые бетоны – разновидность легких бетонов, запол-

нитель – ячейки 1–2 мм, заполненные воздухом или газом. По-
ристость – 85 %.

По способу получения пористой структуры различают: га-

зобетон; пенобетон.

По виду вяжущего: газо- и пенобетон на портландцементе;

газо- и пеносиликат на извести; газо- и пеногипсы.

По виду заполнителя: молотый песок; зола-унос ТЭС.
По способу твердения: автоклавного; безавтоклавного.
По  назначению:  теплоизоляционный  (плотность  –  менее

500 кг/м

3

); конструкционно-теплоизоляционный (500–900 кг/м

3

);

конструкционный (900–1200 кг/м

3

).

Пенобетон.  Состав:  цементное  тесто  +  устойчивая  пена.

Пену получают при взбивании в смесителе (или компрессором)

90

пенообразователя  и  воды.  Пенообразователи:  белковые  (пепти-
ны), синтетические, природные (канифольное мыло, смолосапо-
ниновый корень, гидролизная кровь с боен). Пена должна иметь
устойчивую структуру.

Газобетон.  Состав:  цемент  (+  известь)  +  кремнеземистый

компонент + вода + газообразователь (алюминиевая пудра, пер-
гидроль-водный раствор перекиси водорода Н

2

О

2

).

Процесс газообразования:

2Al + 3Ca(OH)

2

 + 6H

2

O = 3 CaO

.

Al

2

O

3

·H

2

O + 3H

2

.

Возможна частичная или полная замена цемента известью.
Пористость 50–85 %;   =

300–1200 кг/м

3

;

=

0,09–0,4 Вт/(м·ºС);

прочность  В1,0–В10;  водопоглощение  W  до  40 %,  морозостой-
кость F15, F25, F35. Значительная усадка – 1–4 мм/м.

Лучше свойства у ячеистых бетонов с мелкими замкнутыми

порами. Огнестойки, хорошие звукоизоляторы, легко обрабаты-
ваются.

4.10. Железобетон

Железобетон  –  это  композиционный  материал,  в  котором

используется сочетание бетона и стальной арматуры, монолитно
соединенных  и  совместно  работающих  в  конструкции.  Бетон
является  хрупким  материалом,  плохо  сопротивляется  растяже-
нию или изгибу, из него изготавливают в основном мелкоштуч-
ные изделия (камни, плитки, блоки). Чтобы компенсировать не-
достатки  бетона,  его  армируют.  Сочетание  двух  крайне  разли-
чающихся своими свойствами материалов основано на том, что
прочность бетона при растяжении в 10–20 раз меньше, чем при
сжатии,  поэтому  в  железобетонной  конструкции  он  предназна-
чается для восприятия сжимающих усилий. Сталь, обладающая
высокой прочностью при растяжении, используется для воспри-
ятия  растягивающих  усилий.  Взаимодействие  этих  материалов
весьма  эффективно:  бетон  при  твердении  сцепляется  со  сталь-
ной  арматурой  и  защищает  ее  от  коррозии,  так  как  в  процессе
гидратации цемента образуется щелочная среда.

91

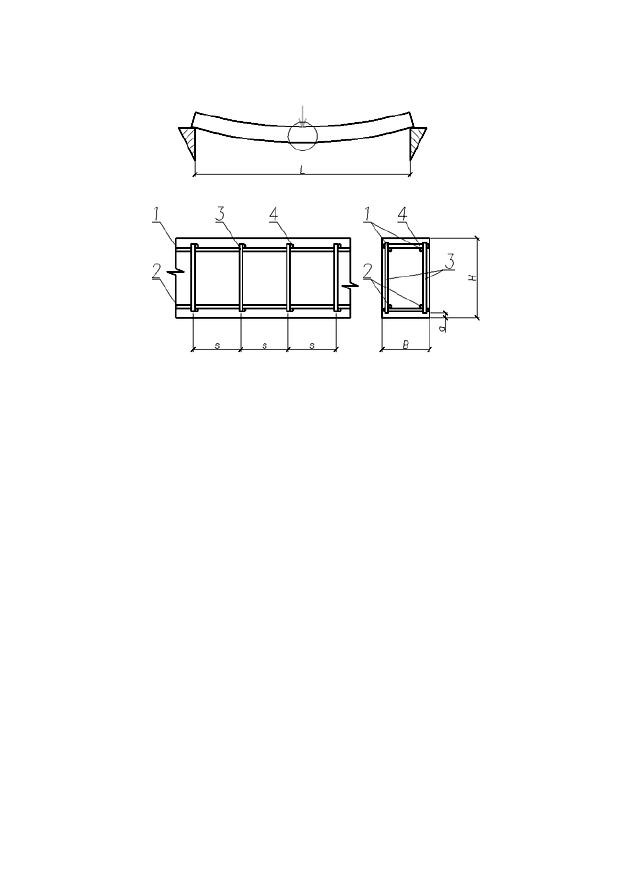

Рис. 4.10. Схема армирования железобетонной конструкции:

1 – верхняя (сжатая) арматура; 2 – нижняя (растянутая);

3 – поперечная; 4 – распределительная

Монолитность бетона и стали обеспечивается также близо-

стью  их  коэффициентов  линейного  расширения  (от  9·10

–6

  до

12·10

–6

град

–1

).

Широкое  распространение  железобетона  в  современном

строительстве обусловлено его техническими и экономическими
преимуществами по сравнению с другими материалами. Соору-
жения из него огнестойки и долговечны. Железобетон обладает
высокой несущей способностью, хорошо воспринимает статиче-
ские  и  динамические  (в  том  числе  сейсмические)  нагрузки.
Из него легко создавать сооружения и конструкции разнообраз-
ных  форм,  достигающих  большой  архитектурной  выразитель-
ности.

Арматура: горячекатанная (стержневая) – диаметр 6–80 мм;

холоднотянутая (проволочная) – 3–8 мм, гладкого или периоди-
ческого  профиля;  термически  упрочненная;    упрочненная  в  хо-
лодном  состоянии;    напрягаемая,  подвергаемая  предваритель-
ному  натяжению;  ненапрягаемая.  Арматуру  в  зависимости  от

92

механических свойств разделяют на классы по прочности от A-1
до A-6. Чем выше класс арматуры, тем выше ее прочность. Ар-
матура класса A-1 является горячекатанной гладкой. Остальные
классы арматуры – от А-2 и выше – представляют собой горяче-
катаную  стержневую  арматуру  периодического  профиля.
Классы  термически  упрочненной  арматуры  подразделяют  на:
Ат-3, Ат-4, Aт-5, Aт-6, Aт-7.

Арматура

Классы

Вид

Горячекатанная

A-1 (A240)

Гладкая

А-2 (A300), А-3 (A400),
A-4 (A600), A-5 (A800),
А-6 (А1000)

Периодического
профиля

А

т

-3, A

т

-4, A

т

-5,

A

т

-6, A

т

-7

Термически
упрочненная

А-3в и др.

Упрочненная
вытяжкой

Холоднокатанная  В-1

Гладкая

B

p

-2

Рифленая

Арматурные
канаты

К-7

Семипроволочный
канат

К-19

Девятнадцати-
проволочный
Прокат для заклад-
ных деталей

Напрягаемая
арматура

A

т

-5, A

т

-6

B-12, B

p

-12

К-7, К-19,  А-3в


Натяжение  арматуры  может  проводиться  до  и  после  бето-

нирования (в каналах с анкеровкой).

По  способу  изготовления  железобетонных  конструкций

различают:  монолитные  (изготавливают  непосредственно  на
строительной  площадке  –  фундаменты,  гидротехнические,
транспортные сооружения); сборные (на заводах ЖБИ).
