Файл: Строительные материалы_ Краткий курс_ Н_А_ Машкин, О_А_ Игнатова(1).pdf

103

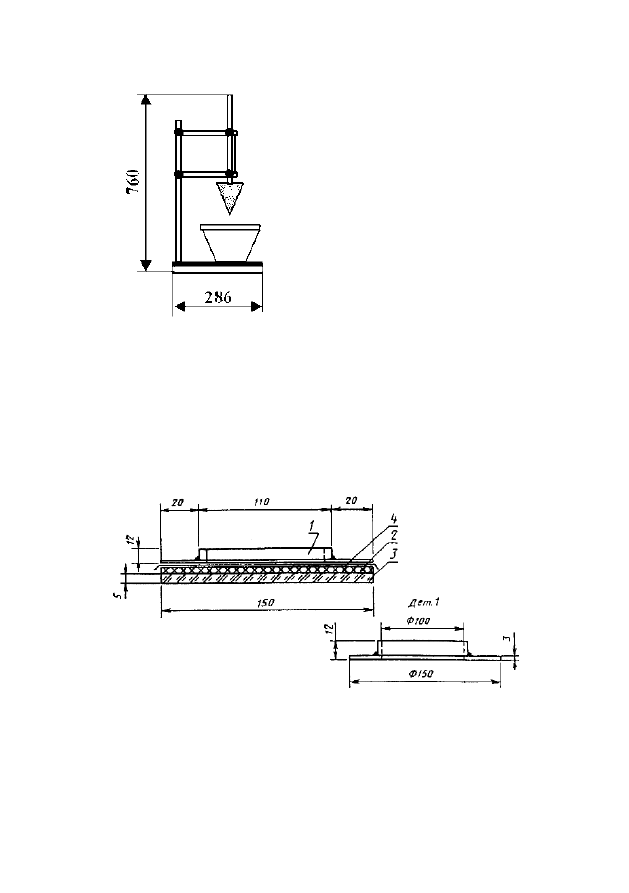

Рис. 5.1. Конус для определения

подвижности растворной смеси

2.  Водоудерживающая  способность.  Частичное  отсасыва-

ние воды в кладке уплотняет раствор и повышает его прочность.
Водоудерживающая способность возрастает с увеличением рас-
хода цемента, при добавке извести, введении тонкомолотой зо-
лы,  глин,  ПАВ.  Водоудерживающую  способность  растворной
смеси  определяют  путем  испытания  слоя  растворной  смеси
толщиной 12 мм, уложенного на промокательную бумагу.

Рис. 5.2. Прибор для определения водоудерживающей

способности: 1 – металлическое кольцо с раствором;

2 – 10 слоев промокательной бумаги;  3 – стеклянная пластина;

4 – слой марлевой ткани

104

Свойства затвердевших растворов
Прочность растворов зависит от активности вяжущего, В/Ц,

условий  твердения.  Прочность  растворов  на  сжатие  определя-
ются  испытанием  образцов-кубов  7,07×7,07×7,07см  в  возрасте,
установленном стандартом. Прочность растворов, уложенных на
пористое основание, возрастает в 1,5 раза.

Марки строительных растворов: М4, 10, 25, 50, 75, 100, 150,

200, 300; морозостойкость: F10, 15, 25, 35, 50, 100, 150, 200, 300.

5.2. Кладочные и отделочные растворы


Кладочные  растворы:  М10,  25,  50,  75,  100.  Подвижность

для  кирпичной  кладки  –  7

–

8  см.  Пластифицирующие  добавки

0,03

–

0,2 %  от  массы  цемента.  Зимой  применяют  подогретый

раствор (10

–

20 ºС), который  после кладки  замерзает  и  набирает

свою прочность в весенне-летний период. Для зимних растворов
применяются:  горячая  вода  –  80 ºС,  песок  –  60 ºС,  нитрат  на-
трия – 5 % от воды затворения. Хранят такой раствор в обогре-
ваемой таре, после случайного замораживания раствор неприго-
ден для применения.

Крупность  заполнителя:  для  кирпичной  кладки

–

  2,5  мм,

для бутовой

–

 5

–

10 мм.

Отделочные растворы подразделяются на обычные   шту-

катурные и декоративные.

Для  штукатурных  работ  обычно  применяют  известково-

песчаные, цементно-известковые и известково-гипсовые раство-
ры.  Штукатурные  растворы  отличаются  подвижностью,  хоро-
шим  сцеплением  с  основанием,  отсутствием  трещинообразова-
ния;  подвижность  8

–

12  см.  В  отделочном  слое  наибольшая

крупность заполнителя – 1,25 мм.

Штукатурные  растворы  могут  наноситься  со  следующими

целями:

–  для  предохранения  от  увлажнения  и  действия  отрица-

тельных температур;

–  улучшения теплозащитных свойств;
–  улучшения качества поверхности;

105

–  уменьшения воздухопроницаемости стены;
–  регулирования  звукопоглощающей  способности  стен,

перегородок, потолков и т.д.

Цветные  декоративные  растворы  предназначены  для  от-

делки лицевых поверхностей стеновых панелей и крупных бло-
ков, оштукатуривания фасадов зданий.

Декоративные  цветные  растворы  для  внутренней  и  наруж-

ной отделки изготавливают на белых, цветных и обычных порт-
ландцементах. Внутри обычно используют растворы на извести
и гипсе.

Заполнители:  чистый  кварцевый  песок,  песок  из  гранита,

мрамора, стекла; красители: сурик железный, охра, мумия, ульт-
рамарин.  Для  наружной  отделки  используют  марки  М50-150,
F35, W

m

 – до 8 %.

Применяется  офактуривание  поверхности  в  процессе  ук-

ладки  раствора  (рельефные  матрицы)  или  после  затвердевания
(абразивные инструменты).

5.3. Специальные растворы


1. Гидроизоляционные  предназначены    для  гидроизоляции

стен  подвалов,  подземных  сооружений,  резервуаров.  Применя-
ют  портландцемент,  сульфатостойкий  портландцемент  и  водо-
непроницаемый расширяющийся цемент; уплотняющие добавки
(латекс, битумная эмульсия, алюминат натрия, хлорное железо).
Обычно  такие  растворы  изготавливают  состава  1:2,5  или  1:3,5
(цемент : песок по массе)

2. Инъекционные  растворы  применяют  для  заполнения  ка-

налов в предварительно напряженных конструкциях. Различают
беспесчаные или на мелком песке. Используют портландцемент
М400–500; марка раствора – не ниже М300, ПАВ – до 0,2 %.

3.  Акустические

–

  разновидность  легких  растворов.  Пред-

назначены для звукопоглощающей штукатурки – для снижения
уровня  шума  и  получения  «безэховых»  помещений.  Использу-
ют пески до 5 мм из легких материалов

:

 керамзита, пемзы, пер-

лита. Пористость открытая, незамкнутая.   = 600

–

1200 кг/м

3

.

106

4. Рентгенозащитные  растворы  (для  рентгенкабинетов)

приготавливают  на  баритовом  песке  (ВаSO

4

)  с  предельной

крупностью 1,25 мм, применяя портландцемент или шлакопорт-
ландцемент. В него вводят добавки, содержащие легкие элемен-
ты: литий, бор и кадмий.

5. Тампонажные растворы

–

 предназначены для гидроизо-

ляции  скважин,  шахтных  стволов  и  туннелей  путем  закрытия
водоносных  грунтов,  трещин  и  пустот  в  горных  породах  и  за-
полнения закрепленного пространства. Вяжущим в этих раство-
рах служит специальный тампонажный портландцемент, а в аг-
рессивных водах

–

 сульфатостойкий портландцемент.

6.  Монтажные  растворы  предназначены  для  замоноличи-

вания стыков элементов сборных железобетонных конструкций.
Изготовляют на портландцементе, расширяющемся или безуса-
дочном  цементах.  Марку  раствора  следует  принимать  не  ниже
М100.

Приготовление  растворов  производят  в  растворосмесите-

лях периодического и непрерывного действия – 150, 375, 750 л.
Перемешивание  1

–

4  мин.  Транспортируют  готовые  растворы  в

автосамосвалах, автоцистернах.


Строительные сухие смеси
Прогрессивным  направлением  в  технологии  строительных

растворов является производство готовых сухих смесей на спе-
циализированных  предприятиях.  На  строительной  площадке
сухая смесь затворяется водой и перемешивается в растворос-
месителе. Помимо известных добавок, в сухих смесях исполь-
зуют  порошкообразные  термопластичные  полимеры  (диспер-
сионные порошки) на основе винилацетата, акрилата и метил-
целлюлозы.

Сухие смеси по сравнению с товарными растворами позво-

ляют достичь следующих преимуществ:

–  стабильность  состава  в  результате  точной  дозировки

компонентов и их тщательного смешения;

–  повышение  производительности  труда  строителей  бла-

годаря улучшению пластических свойств смесей;

107

–  снижение транспортных расходов;
–  экономия  вяжущих  веществ  за  счет  повышенной  водо-

удерживающей способности, что проявляется при введе-
нии в сухие смеси полимерных добавок;

–  улучшение  свойств  растворов  (адгезии  к  основанию,

прочности, морозостойкости и др.);

–  современные добавки делают сухую строительную смесь

и клеем для плитки, и затиркой, и шпаклевкой, и штука-
туркой;

–  строительные  сухие  смеси  обладают  высокой  техноло-

гичностью,  так  как  позволяют  провести  изоляцию  объ-
ектов в труднодоступных местах;

–  обеспечивается  высокая  прочность  и  долговечность  по-

крытия.
