Файл: Строительные материалы_ Краткий курс_ Н_А_ Машкин, О_А_ Игнатова(1).pdf

173

горячие и холодные асфальтобетоны. Горячие готовят при пере-
мешивании  подогретых до  180

–

200  ºС  заполнителей  с  расплав-

ленным  битумом.  Укладывают  и  укатывают  горячими.  Холод-
ные асфальтобетоны готовят на жидких битумах. После укладки
они затвердевают в течение нескольких дней за счет испарения
легких  фракций.  Дешевы,  но  менее  долговечны,  чем  горячие.
Асфальтобетон  применяют  для  покрытий  автодорог,  улиц,  по-
лов промышленных цехов, складов, хранилищ.

Асфальтовые  растворы  –  смесь  асфальтового  вяжущего  с

песком. Общее количество битума в растворе – 9–11 %. Готовят
раствор при 180 ºС. Применяют для покрытия тротуаров, полов
промышленных  зданий,  устройства  плоских  крыш,  оснований
полов.  Асфальтовое  покрытие  наносят  слоем  2–3  см  на  сухое
уплотненное основание. После укатки  битум остывает и посте-
пенно загустевает, раствор твердеет.


Листовые и штучные изделия
Кровельные битумные листы получают пропиткой плотной

основы битумом с нанесением покровного слоя с наполнителем.
Маркировка:  ЛБ-500  (ЛБ  –  лист  битумный);  ЛБ-650  (с  крупно-
зернистой цветной посыпкой). Форма – прямоугольная и шести-
угольная.

Кровельные  плитки  типа  «Шинглс»  представляют  собой

битумный  или  битумно-полимерный  штучный  материал  со
стекловолокнистой основой различных типоразмеров толщиной
3–5 мм.  На  верхней  стороне  плитки  имеется  посыпка,  которая
придает  материалу  определенный  цвет  и  служит  защитой  от
воздействия  атмосферных  осадков.  Конфигурация  таких  изде-
лий может быть получена путем вырубки, штамповки, прессов-
ки. Крепление производят гвоздями, специальными скобами или
самоклеящимися точками к деревянной обрешетке.

Плиты  асфальтовые  бывают  армированные  (стеклоткань,

металлическая сетка) и неармированные. Получают прессовани-
ем  горячей  мастики  или  асфальтобетонной  массы  в  изделие
100×60×2  см.  Применяют  для  устройства  оклеечной  гидроизо-
ляции.

174

Асфальтовые маты на основе стеклоткани: длина – 3–10 м;

ширина до 1000 мм; толщина 4–6 мм. Применяют для оклеечной
гидроизоляции.

Гидроизоляционные  камни  получают  путем  пропитки  по-

ристых  штучных  изделий  (кирпича,  бетона,  туфа,  опоки,  мела)
битумом,  петролатумом.  Температура  +180…+200  ºС,  пропит-
ка –  на  глубину  10–20  мм.  Гидроизоляция  выполняется  в  виде
кладки или футеровки на цементном и асфальтовом растворе.

Газоасфальт  –  битумоизвестковая  паста,  портландцемент,

газообразователь  (алюминиевая  пудра).  Применяют  для  кро-
вельных панелей и изоляции трубопроводов.

Герметики  применяют  для  заделки  температурных  швов,

стыков  панелей  и  монтажных  швов.  Ассортимент  строительных
герметиков достаточно разнообразен. При этом марки герметиков
различаются  не  только  по  основным  эксплуатационным  свойст-
вам,  но  и  по  внешнему  виду  и  технологическим  показателям.
Прежде всего, различают мастичные и штучные герметики.

Мастичные  герметики.  В  зависимости  от  физико-

химических  процессов,  происходящих  после  применения,  раз-
личают  мастичные  герметики  отверждающегося  (вулканизи-
рующегося), нетвердеющего и высыхающего типов.

Герметики  отверждающегося  (вулканизирующегося)  типа

после  их  нанесения  в  пастообразном  состоянии  отвердевают,
т.е.  переходят  из  вязкого  в  резиноподобное  состояние,  прочно
сцепляясь с основанием. Эти герметики часто называют по типу
каучука:  тиоколовые, силоксановые, фторкаучуковые, фторси-
локсановые и др. В России выпускаются вулканизирующиеся гер-
метики  следующих  марок:  «Тиксопрол»,  «Тиксур»,  «Аэро-
пласт», «Электросил» и др.

Нетвердеющие герметики остаются мягкими и пластичны-

ми  на  протяжении  всего  периода  эксплуатации  здания  и  отли-
чаются  удобством  применения  (методом  шприцевания)  и  воз-
можностью  герметизировать  стыки  любых  конфигураций.

Представляют  собой  высоконаполненные    резиновые  смеси  на
основе  полиизобутилена,  бутилкаучука,  этиленпропиленового
каучука и их сочетания друг с другом. К отечественным герме-

175

тикам  нетвердеющего  типа  относятся  мастики  УМ-40,  УМ-50,
УМ-60,  УМС-50,  «Бутепрол»,  а  также  резинобитумная  мастика
(горячая и холодная) изол Г-М и многие другие.

Герметики высыхающего типа представляют собой раство-

ры  резиновых  смесей  определенного  состава  в  органических
растворителях.  После  заполнения  стыков  сборных  элементов
зданий и испарения растворителя они становятся эластичными,
резиноподобными.

Наиболее  известные  из  них:  «Бутислан»,  «Гермабутил»,

«Пигментобутил» – представляют собой растворы бутилкаучука
в  бензине  или  уайт-спирите,  содержащие  неактивные  наполни-
тели и модифицирующие добавки. Применяют также акриловые
герметики  в  виде  мастик.  Они  представляют  собой  модифици-
рованные  эфиры  акриловой  кислоты,  содержащие  различные
добавки:  наполнители,  пластификаторы,  регуляторы  вязкости,
растворители и др., отверждение происходит путем высыхания.

Штучные герметики – эластичные прокладки – получают в

виде пористых или плотных лент, жгутов, штапиков различной
конфигурации.  Используют  для  уплотнения  деформационных
швов монолитных и сборных конструкций, оконных и дверных
проемов, стыков между панелями и других полостей. Штучные
герметики изготавливаются из каучуков и резин, поливинилхло-
рида, полипропилена и иных эластичных материалов.

Пористые  прокладки  и  жгуты.

Жгуты  имеют  различные

поперечные сечения. Они эластичны и устанавливаются в шов в
обжатом состоянии

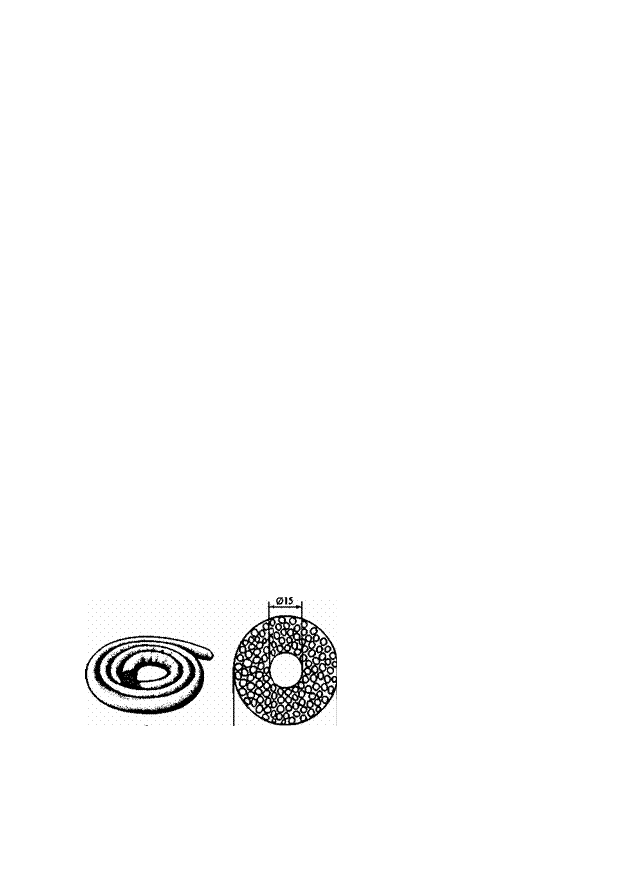

Рис. 10.5. Вид пористых

герметиков

176

Пороизол  –  вулканизированная  газонаполненная  резина.

Формируют  жгуты  и  ленты  и  вулканизуют  при  150–160  ºС.
При  укладке  предварительно  обжимают  на  15–50 %  по  объему.
Применяют  приклеивающие  мастики.  Используется  от  80  до
+50 ºС.

Гернит  –  пористый  эластичный  материал  из  негорючего

полихлоропренового  каучука  (наирита)  в  виде  прокладок  дли-
ной  3  м  и  диаметром  20,  40,  60  мм  (используется  от  40  до
+70  ºС).  Применяется  в  крупнопанельном  домостроении  и  мет-
ростроении.

Вилатерм – пористые прокладки на основе пенополиэтиле-

на. Диаметр – 8, 15, 20, 30, 40, 50 мм; интервал эксплуатации –
от –60 до +90 ºC.

Пенополиуретан применяют в виде эластичных жгутов или

монтажных  пен.

Монтажные  пены  –  жидкие  полиуретановые

составы, которые отверждаются на воздухе. Они расфасованы в
баллончики. При нажатии на клапан баллончика, из него выхо-
дит струя вязкой жидкости, вспучивающаяся и затвердевающая
в виде пены через несколько часов. Данный герметик обеспечи-
вает не только гидроизоляцию, но и теплоизоляцию в гермети-
зируемом шве.

Профильные  эластичные  уплотнители  изготавливают  из

каучуковых составов (ЭПДМ), полиэтилена, поливинилхлорида
и других эластичных материалов без применения поризации.

В настоящее время выпускается широкий ассортимент про-

фильных  лент  чрезвычайно  разнообразной  конфигурации  для
уплотнения  деревянных,  пластиковых,  алюминиевых  и других
конструкций.  Они  могут  иметь  профиль  очень  сложного  сече-
ния, быть полыми, плотными, заполненными упругим наполни-
телем  или  специальными  жидкостями  и  т.д.,  обеспечивая  мак-
симально  плотное  прилегание  к  поверхностям  стыка.  Интервал
эксплуатации прокладок – от –60 до +70 ºC.

177

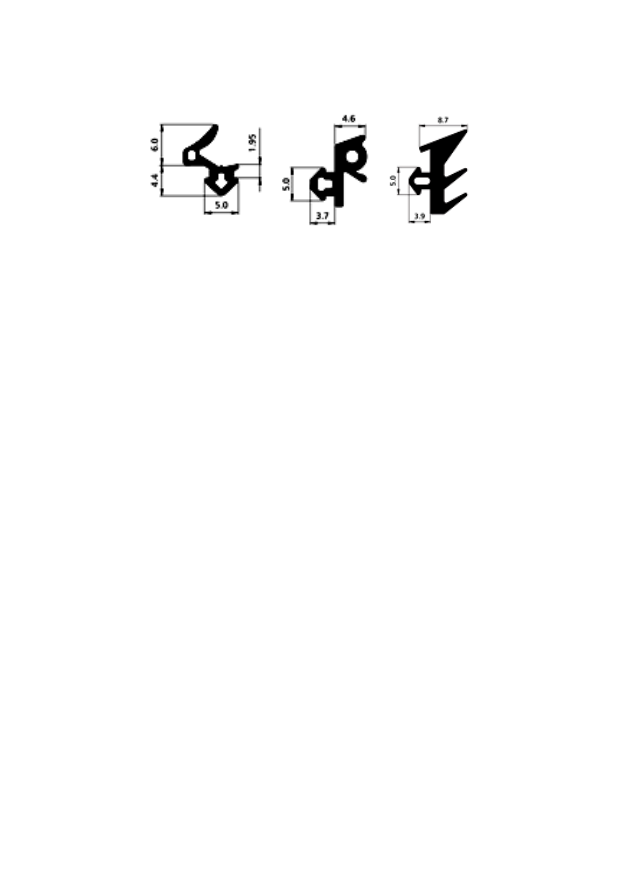

Рис. 10.6. Виды сечений некоторых профильных герметиков

Обычно  пористые  и  плотные  профильные герметики  при-

меняются  с  нетвердеющими  мастичными  герметиками,  чем
обеспечивается  максимальная  защита  стыка  от  проникновения
влаги.

Объемная  гидроизоляция  –  вид  изоляции,  при  которой

гидроизоляционные функции выполняет сам защищаемый мате-
риал  за  счет  подбора  его  состава,  введения  специальных  доба-
вок, пропитки или инъекции уплотняющими веществами.

Бетоны с добавками полимеров делятся на:
–  полимерцементные  бетоны  –  цементные  бетоны,  в  со-

став  которых  добавляют  водорастворимые  полимеры  или  вод-
ные  эмульсии  типа  поливинилацетатной,  водорастворимые
эпоксидные или кремнийорганические смолы и др.;

–  полимербетоны  (ПБ)  –  получают  на  основе  синтетиче-

ских  смол  и  химически  стойких  наполнителей  и  заполнителей
без применения минеральных вяжущих и воды;

–  бетонополимеры (БП) – цементные бетоны, которые по-

сле  завершения  процессов  твердения  подвергаются  пропитке
различными мономерами на различную глубину.

Пропиточные и инъекционные составы

Пропитке  подвергают  изделия  из  бетона  (трубы,  сваи,  ко-

лонны,  плиты  и  др.),  керамики  (кирпичи,  трубы,  блоки);  асбо-
цемента  (листы  и  трубы)  или  из  природных  пористых  камней
