Файл: Строительные материалы_ Краткий курс_ Н_А_ Машкин, О_А_ Игнатова(1).pdf

163

При нагревании битумы постепенно размягчаются и стано-

вятся жидкими, а при охлаждении – загустевают.

Температуру  размягчения  битума  определяют  на  приборе

«кольцо  и  шар».  Это  свойство  характеризует  пригодность  его
для  использования  в  различных  температурных  условиях.  Тем-
пературой  размягчения  считают  температуру,  при  которой
стальной шарик вместе с битумом пройдет через кольцо и кос-
нется нижнего диска.

Битумы также характеризуются температурой вспышки, ко-

торая составляет 200–240 ºС.

Вязкость  измеряют  на  приборе  пенетрометре  по  глубине

проникания в битум иглы под нагрузкой.

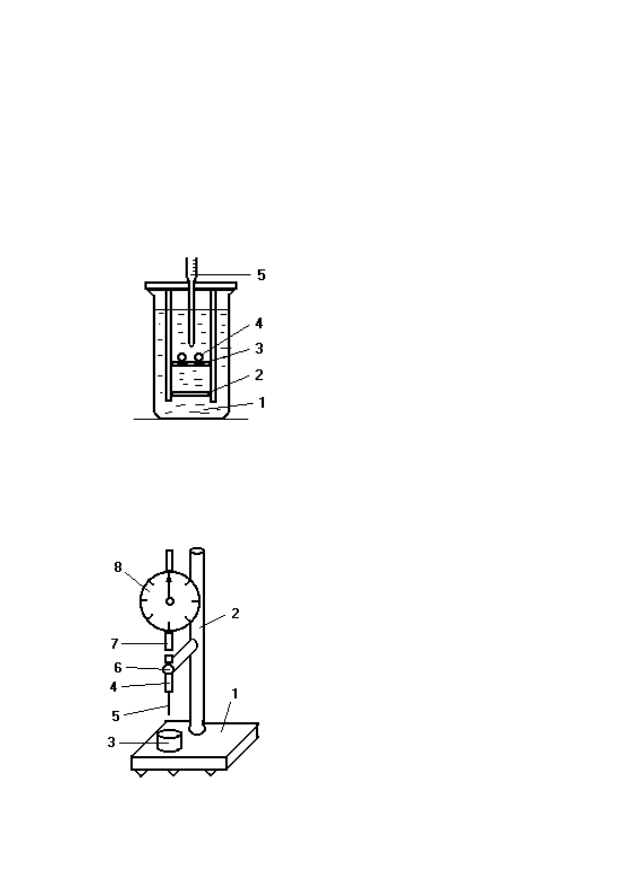

Рис. 10.1. Прибор «кольцо и шар»:

1 – химический стакан с водой;

2 – металлические диски;

3 – кольца с битумом;

4 – шарики; 5 – термометр

Рис. 10.2. Пенетрометр:

1 – подставка; 2 – штатив;

3 – образец битума;

4 – подвижный стержень;

5 – игла; 6 – стопорная кнопка;

7 – кремальера;

8 – циферблат со стрелкой

164

Растяжимость  (дуктильность)  битума  определяется  на

приборе дуктилометре. В прибор заливают воду 25 ºС и медлен-
но растягивают образцы битума в виде восьмерок. Растягивание
происходит со скоростью 5 см/мин.

Рис. 10.3. Дуктилометр: 1 – ванна с водой; 2 – неподвижная

пластина; 3 – подвижные салазки; 4 – образец битума


Свойства  битумов  взаимосвязаны.  Например,  твердые  би-

тумы имеют высокую температуру размягчения, но малую рас-
тяжимость. Вязкие битумы сильнее растягиваются.

Физико-механические свойства нефтяных битумов

Марка

битума

Глубина

проникания

иглы, 0,1 мм

Растяжимость

при 25 ºС, см,

не менее

Температура

размягчения,

ºС, не ниже

Строительные

БН-50

*

/50

**

41–60

40

50

БН-70/30

21–40

3

70

БН-90/10

5–20

1

90

Кровельные

БНК-45/180

140–220

Не нормируется

40–50

БНК-90/40

35–45

Не нормируется

85–95

БНК-90/30

25–35

Не нормируется

85–95

Дорожные

БНД-200/300

201–300

Не нормируется

35

БНД-130/200

131–200

65

39

БНД-90/130

91–130

60

43

БНД-60/90

61–90

50

47

БНД-40/60

40–60

40

51

Примечание:

*

 температура размягчения;

**

 пенетрация.

165

Нефтяные битумы имеют плотное строение, пористость их

равна  нулю.  Плотность  битумов  –  0,8–1,3  г/см

3

.  Они  водоне-

проницаемы, морозостойки, стойки к действию кислот и щело-
чей,  агрессивных  жидкостей.  Битумы  обладают  способностью
прочно  сцепляться  с  каменными  материалами,  деревом,  метал-
лом.  Растворяются  в  органических  растворителях  (бензине,  ке-
росине и др.).

Под действием света и кислорода воздуха происходит ста-

рение  битумов,  сопровождающееся  повышением  хрупкости.
Срок эксплуатации битумных материалов 3–4 года.

Эластичность,  температура  размягчения  и  долговечность

битумных связующих улучшаются при введении добавок, в ка-
честве  которых  используется  регенерированная  резина  от  ста-
рых автомобильных покрышек. Срок эксплуатации – до 10 лет.

Более  долговечны  битумно-полимерные  связующие,  кото-

рые  получают  путем  введения  в  битум  термоэластопластов,
обычно  это  АПП  (атактический  полипропилен),  СБС  (стирол–
бутадиен–стирол).  Полимер  играет  роль  структурирующей  или
пластифицирующей  добавки.  Содержание  полимера  может  со-
ставлять от 3 до 12 %. Долговечность модифицированных биту-
мов – до 25 лет.


Полимерные связующие
Жесткие климатические условия России требуют от гидро-

изоляционных материалов устойчивости к низким температурам
(до минус 50 ºС и ниже); высокой теплостойкости летом (летом
кровля  разогревается  до  +90 ºС);  устойчивости  к  частым  пере-
ходам  через  0 °С;  УФ-облучению  и  озону.  Этим  требованиям
отвечают полимерные гидроизоляционные материалы.

Изоляционные композиции получают в основном на основе

термопластов:  полиэтилена  (ПЭ),  полипропилена  (ПП),  поли-
винилхлорида (ПВХ), полиамидов (ПА) и др. Полимерные свя-
зующие  служат основой для  получения  различных  гидроизоля-
ционных составов: мастик, герметиков, пленок, пропиток.

166

Другое  направление  –  применение  материалов  на  основе

эластомеров,  так  называемых  мягких  резин  (ЭПДМ-СКЭПТ),
стойких к окислению.

Полимерные материалы и эластомеры обладают значитель-

но более высокими показателями эксплуатационных свойств (до
40 лет), по сравнению с материалами, содержащими битум, бо-
лее  просты  в  укладке,  так  как  свариваются  горячим  воздухом
или склеиваются синтетическими клеями.

10.3. Рулонные материалы


Рулонные  материалы  являются  наиболее  распространен-

ным видом продукции для гидроизоляции и кровли.  Преимуще-
ства рулонных кровельных материалов: устройство кровли с ма-
лыми  уклонами  и  сложной  конфигурацией  крыши;  экономия
расходов  на  эксплуатацию  кровли;  технологичность  в  работе;
высокая производительность труда. Их свойства зависят, преж-
де всего, от вида связующих (битумные, битумно-резиновые, би-
тумно-полимерные, полимерные).

Рулонные  материалы  должны  выдерживать  испытание  на

гибкость в условиях:


Вид материала

Условия испытания материалов

на гибкость

На брусе

с закруглением

радиусом, мм

При температуре,

ºС, не выше

Битумные
на картонной основе

25±0,2

5

Битумно-
полимерные

25±0,2

–15

Полимерные:

– эластомерные
– термопластичные

5±0,2
5±0,2

–40
–20

167

К  битумным  рулонным  материалам  на  основе  картона

относятся  такие  традиционные  кровельные  и  гидроизоляцион-
ные материалы, как рубероид и пергамин. Преимущества: деше-
визна,  простота  изготовления,  удовлетворительные  защитные
свойства. В настоящее время применяют как материалы для ре-
монта.

Рубероид  получают  путем  пропитки  кровельного  картона

мягким нефтяным битумом (БНК-45/80) с последующим покры-
тием  с  одной  или  двух  сторон  тугоплавким  битумом
(БНК-90/30)  и  минеральной  посыпкой  –  для  повышения  атмо-
сферостойкости,  предотвращения  слипания  рулона,  придания
декоративности. Рубероид бывает кровельный (К) и подкладоч-
ный (П), а посыпка – крупнозернистая (К), чешуйчатая (Ч), пы-
левидная (П). Более эффективным материалом является наплав-
ляемый рубероид.

Пергамин  –  беспокровный  материал,  получаемый  путем

пропитки  кровельного  картона  мягким  битумом.  Подкладочный
материал под рубероид. Горит и загнивает. Марки: П-300, П-350.

Пути  повышения  качества  битумных  рулонных  мате-

риалов:

–  замена основы на гнилостойкую и более прочную (син-

тетическая или стеклоткань, фольга);

–  замена покровной массы на более растяжимую и трещи-

ностойкую  битумно-полимерную  (интервал  пластично-
сти до 200 ºС);

–  одновременная замена основы и покровной массы.

Гидроизол:  асбестовый  картон  пропитывается  нефтяным

битумом.  Применяют  для  подземных  сооружений,  плоской
кровли, трубопроводов. Гнилостоек и долговечен. Марка – ГИ.

Бикрост  получают  путем  двустороннего  нанесения  на

стекловолокнистую  (стеклохолст,  перфорированный  стекло-
холст,  каркасная  стеклоткань)  или  полиэфирную  основу  свя-
зующего, состоящего из битума и наполнителя, с последующим
нанесением  на  обе  стороны  полотна  защитных  слоев.  Тепло-
стойкость  –  не  ниже  80 °С;  температура  гибкости  на  брусе
R = 25 мм – не выше 0

ºС.
