35. Цикл газовой турбины

Газотурбинные  установки  относятся  к  числу  двигателей  внутреннего

сгорания.  Газ,  получившийся  в  результате  сгорания  топлива  в  камере

сгорания,  направляется  на  турбину.  Продукты  сгорания,  расширяясь  в

сопловом  аппарате  и  на  рабочих  лопатках  турбины,  производят  на  колесе

турбины механическую работу.


ГТУ по сравнению с поршневыми двигателями обладают целым рядом

преимуществ:

1)

простота силовой установки;

2)

отсутствие поступательно движущихся частей, что позволяет повысить

механическийк.п.д.;

3)

получение  больших  чисел  оборотов,  что  позволяет  существенно

снизить вес и габариты установки;

4)

осуществление  цикла  с  полным  расширением  и  тем  самым  большим

термическим к.п.д.

Эти  преимущества  ГТУ  способствовали  ее  распространению  во

многих отраслях техники и особенно в авиации.

В  основе  работы  ГТУ  лежат  идеальные  циклы,  состоящие  из

простейших термодинамических процессов. Термодинамическое изучение

этих  циклов  базируется  на  предположениях  аналогичных  тем,  которые

были  сделаны  в  предыдущем  разделе  (циклы  ДВС),  а  именно:  циклы

обратимы, подвод теплоты происходит без изменения химического состава

рабочего  тела  цикла,  отвод  теплоты  предполагается  обратимым,

гидравлические  и  тепловые  потери  отсутствуют,  рабочее  тело

представляет собой идеальный газ с постоянной теплоемкостью.

К числе возможных идеальных циклов ГТУ относят:

а) цикл  с  подводом  теплоты  при  постоянном  давлении  (р = const)  -  цикл

Брайтона;

б) цикл с подводом теплоты при постоянном объеме (v = const);

в) цикл с регенерацией теплоты.


Во всех циклах ГТУ отвод теплоты при наличии полного расширения в

турбине происходит при постоянном давлении.


Из-за  сложной  конструкции  камеры  сгорания  цикл  ГТУ  с  изохорным

подводом теплоты применяется крайне редко даже несмотря на то, что имеет

повышенный  КПД  по  сравнению  с  циклом  Брайтона. Из  перечисленных

циклов  наибольшее  применение  получил цикл  с  подводом  теплоты

при р = const, поэтому далее подробно его рассмотрим.


Схема и цикл ГТУ с подводом теплоты при p=const

(цикл Брайтона)

Обратимый цикл ГТУ при p=const называется циклом Брайтона. Схема

ГТУ  представлена  на  рис.  10.  Компрессор  (ВК)  ,  приводимый  в  движение

газовой  турбиной  (ГТ),  подает  сжатый  воздух  в  камеру  сгорания  (КС),  в

которую  впрыскивается  жидкое  топливо,  подаваемое  насосом  (ТН),

находящимся на валу турбины. Продукты сгорания расширяются на рабочих

лопатках турбины и выбрасываются в атмосферу.

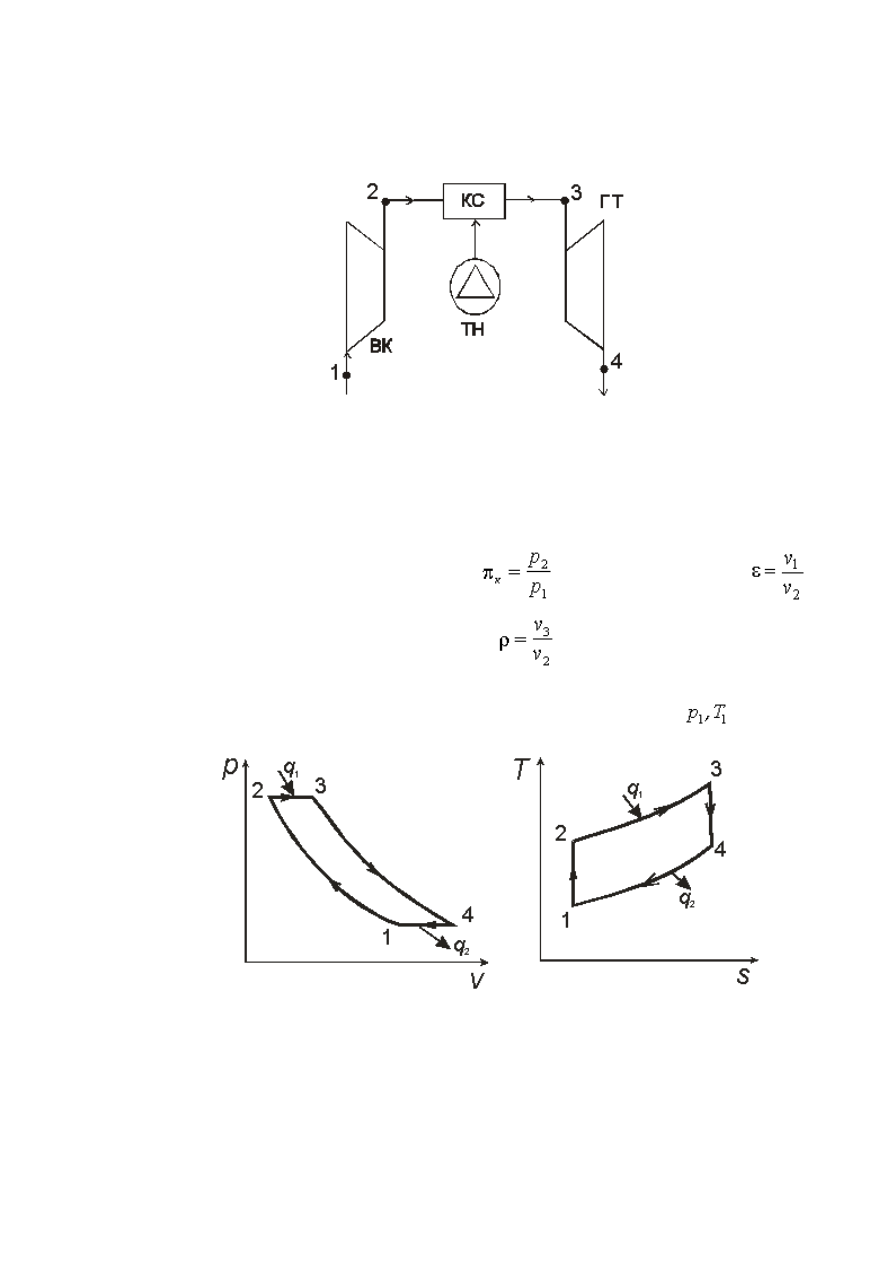

Рис. 10. Схема ГТУ (ВК – воздушный компрессор,

ТН – топливный насос, КС – камера сгорания,

ГТ – газовая турбина, ЭГ – электрогенератор)

Изобразим цикл на рабочей и тепловой диаграмме (рис.11).

Характеристиками этого цикла являются:

степень повышения давления воздуха

(или степень сжатия

)

степень предварительного расширения

.

При  расчете  цикла  определяют  параметры  в  характерных  точках.  Как

правило, исходными данными являются параметры в точке 1:

.

Рис. 11. Цикл Брайтона. Рабочая (p-v) и тепловая (T-s) диаграммы.

(1-2 –

адиабатное сжатие в компрессоре,

2-3 –

изобарный подвод теплоты в камере сгорания,

3-4 –

адиабатное расширение продуктов сгорания на лопатках газовой турбины,

4-1 –

изобарный отвод теплоты от продуктов сгорания в атмосферу)

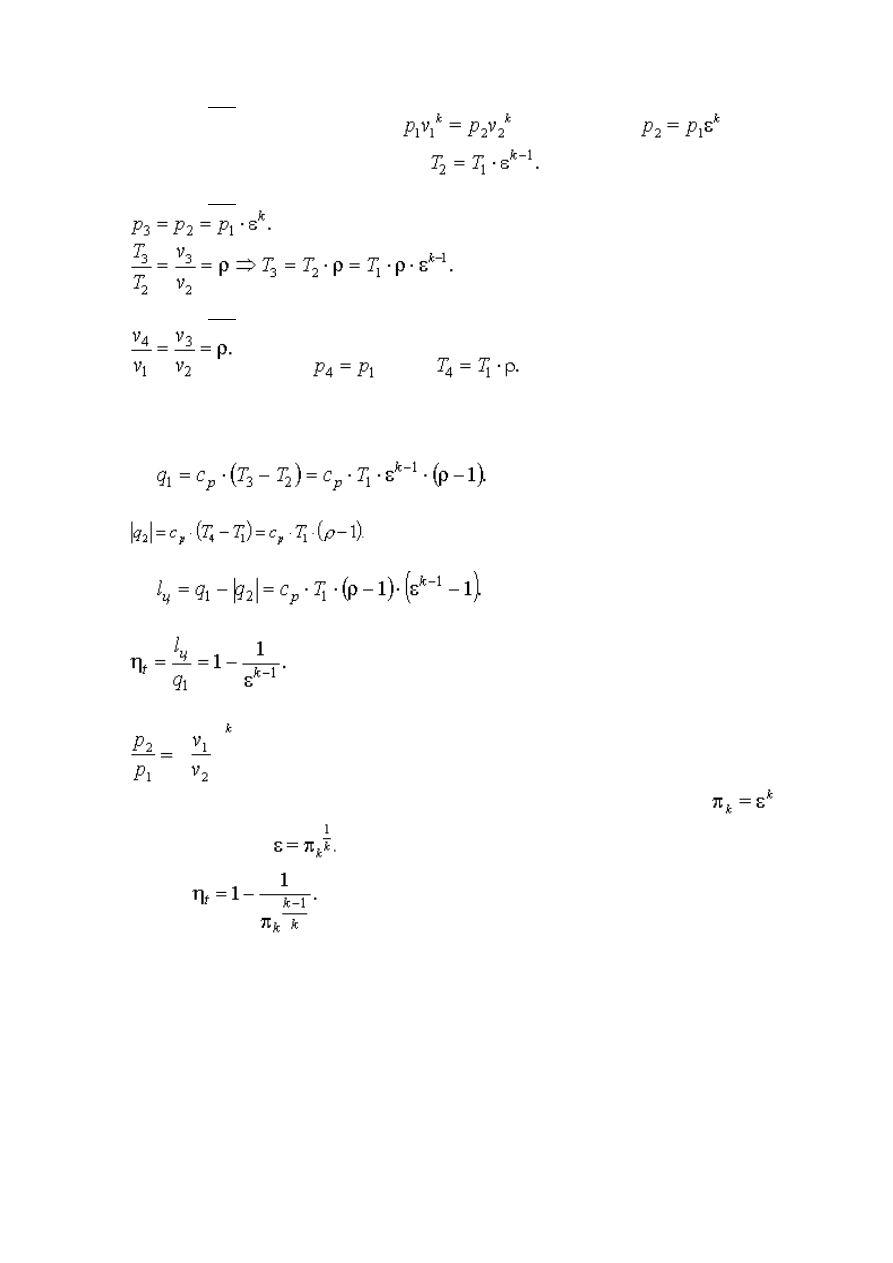

Расчет параметров в характерных точках цикла

Процесс 1-2:
Из уравнения адиабаты в виде

определяем

,

в виде T

1

v

1

k-1

=T

2

v

2

k-1

определяем

Процесс 2-3:

Процесс 4-1:

Энергетические характеристики цикла

Количество подведенной за цикл теплоты:

Количество отведенной за цикл теплоты:

Цикловая работа:

Тогда термический КПД этого цикла:

Запишем уравнение адиабаты в следующей форме:

Отсюда степень повышения давления в компрессоре равна

, а

степень сжатия

Тогда

Из  формулы следует,  что термический КПД ГТУ  при данном рабочем

теле  и  постоянном  значении k зависит  только  от  степени  повышения

давления в компрессоре, причем с ростом π

k

термический КПД цикла растет.

36. Первичные источники энергии. ВЭР. Классификация. Повышение

потенциала ВЭР. Примеры использования ВЭР.

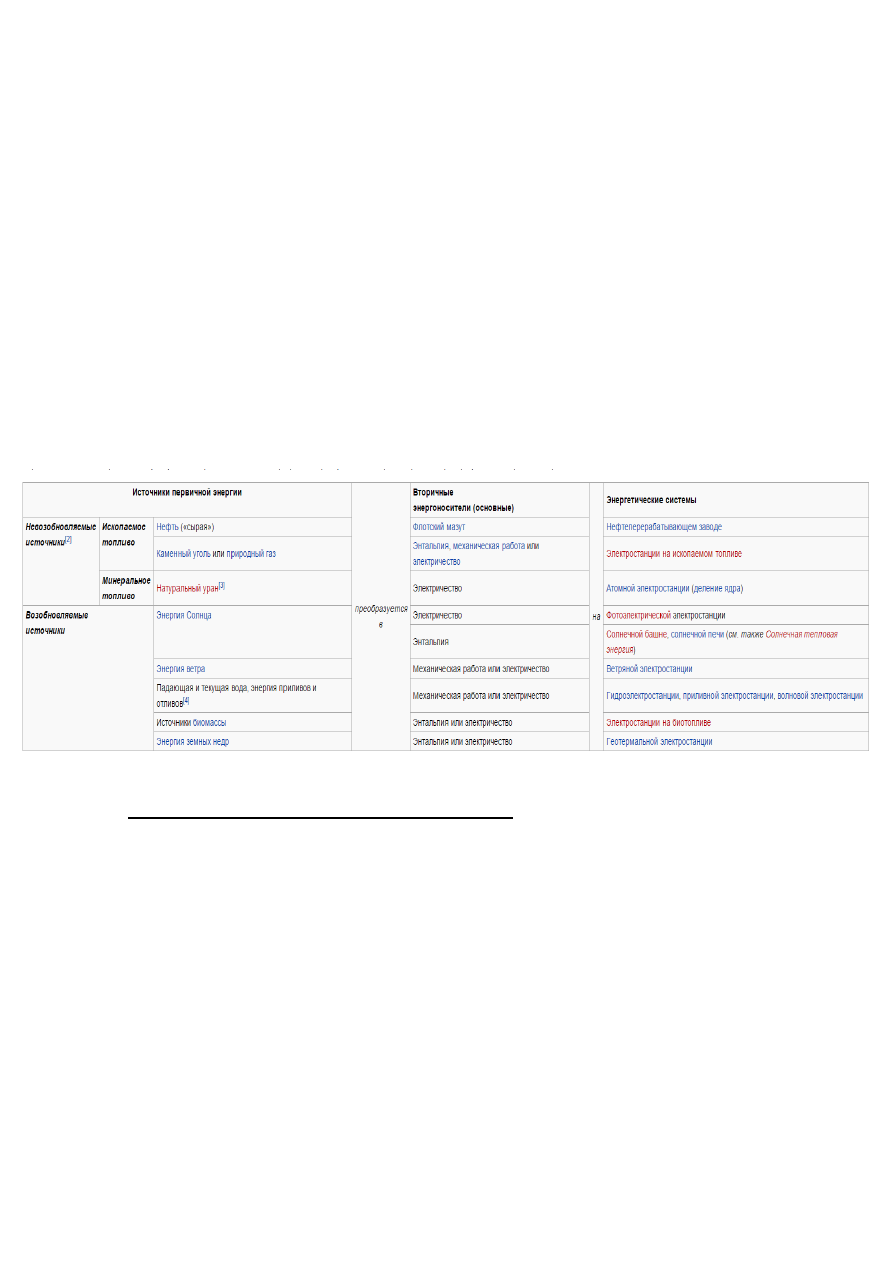

Первичная  энергия  —  форма  энергии  в  природе,  которая  не  была
подвергнута  процессу  искусственного  преобразования.  Первичная  энергия
может  быть  получена  из  невозобновляемых  или  возобновляемых
источников энергии.

Концепция  первичной  энергии  используется  в  энергетической  статистике  в
компиляции  энергетических  балансов,  а  также  как  определение  в
энергетике.  В  энергетике,  источник  первичной  энергии  (PES)  относится  к
форме  энергии,  которая  требуется  энергетическому  сектору  для
преобразования  и  совершения  последующей  поставки  полученных
энергоносителей в целях их использования человеческим обществом.

Вторичные энергетические ресурсы (ВЭР)

Отходы производства и потребления, используемые повторно, с выделением
тепловой и/или электрической энергии.

Необходимость  использования  ВЭР  объясняется  тем,  что  коэффициент
полезного  использования  (КПИ)  энергоресурсов  –  главный  показатель
эффективности  производства  –  не  достигает  40%,  что  свидетельствует  о
существовании  больших  ресурсов  экономики.  Утилизация  ВЭР  позволяет
получить  большую  экономию  топлива  и  существенно  снизить  капитальные
затраты на создание соответствующих энергосберегающих установок.

На  современных  нефтеперерабатывающих  заводах  в  процессе  тепловой
переработки  затрачивается  до  12%  нефти,  теплота,  от  сжигания  которой

рассеивается  в  атмосфере,  т.е.  теряется  безвозвратно.  Велики  тепловые
потери  и  на  газокомпрессорных  станциях  магистральных  газопроводов.
Большие  количества  топлива  потребляет  и  химическая  промышленность,  а
также производство строительных материалов: цемента, керамики, кирпича,
стекла, железобетонных изделий и т.п.; потери теплоты в них достигают 40 –
50%.

Значительное  количество  теплоты  (более  70%)  рассеивается  с  выхлопными
газами,  имеющими  температуру  270  —  400°С,  газотугосударствоминных
установок (ГТУ), на компрессорных станциях магистрального газопровода.

Теплота  отработанных  газов  двигателей  внутреннего  сгорания  (ДВС)  может
быть  использована  для  отопления  транспортных  средств.  Эти  задачи
решаются с помощью теплообменников на тепловых трубах.

Применительно к ВЭР вводятся следующие термины и понятия;

Общие  энергетические  отходы  –  это  энергетический  потенциал  всех
материальных  потоков  на  выходе  из  технологического  агрегата  (установки,
аппарата) и все потери энергии в агрегате.

Общие энергетические отходы подразделяются на три потока:

1) неизбежные потери энергии в технологическом агрегате;

2)  энергетические  отходы  внутреннего  использования  –  энергетические
отходы,  которые  возвращаются  обратно  в  технологический  агрегат  за  счет
регенерации и рециркуляции;

3) энергетические отходы внешнего использования – энергетические отходы,
представляющие собой вторичные энергетические ресурсы.

Различают ВЭР: горючие, тепловые и избыточного давления.

Горючие ВЭР – это горючие газы и отходы одного производства,

которые могут быть применены непосредственно в виде топлива в

других производствах. Это доменный газ – металлургия; щепа, опилки,

стружка – деревообрабатывающая промышленность; твердые,

жидкие, промышленные отходы в химической и

нефтегазоперерабатывающей промышленности и т.д.

ВЭР избыточного давления – это потенциальная энергия

покидающих установку газов, воды, пара с повышенным давлением,

которая может быть еще использована перед выбросом в атмосферу.
