Рассмотрим диаграмму:

0-1  –

заполнение цилиндра воздухом (при внутреннем смесеобразова-

нии)  или  рабочей  смесью  (при  внешнем  смесеобразовании)  при  давлении

несколько  ниже  атмосферного  из-за  гидродинамического  сопротивления

впускных клапанов и всасывающего трубопровода,

1-2 –

сжатие воздуха или рабочей смеси,

2-3'-3 –

период горения рабочей смеси,

3-4  –

рабочий  ход  поршня  (расширение  продуктов  сгорания),

совершается механическая работа,

4-5  –

выхлоп отработавших газов, падение давления до атмосферного

происходит практически при постоянном объеме,

5-0 –

освобождение цилиндра от продуктов сгорания.

В  реальных  тепловых  двигателях  преобразование  теплоты  в  работу

связано  с  протеканием  сложных  необратимых  процессов  (имеются  трение,

химические реакции в рабочем теле, конечные скорости поршня, теплообмен

и др.)Термодинамический анализ такого цикла невозможен.

В  связи  с  этим  для  выявления  основных  факторов,  влияющих

на эффективность

работы

установок,

действительные

процессы

заменяют обратимыми  термодинамическими  процессами,  допускающими

применение  для  их  анализа  термодинамических  методов.  Такие  циклы  на-

зывают теоретическими.

Допущения, используемые для теоретических циклов:

1)

циклы замкнуты (в действительности продукты сгорания удаляются в

атмосферу, а на их место поступает новое рабочее тело).

2)

Рабочее тело – идеальный газ с постоянной теплоемкостью

3)

Подвод теплоты осуществляется от внешних источников теплоты, а не

за счет сжигания топлива (аналогично отвод теплоты)

4)

Механические потери (трение, потери теплоты) отсутствуют.

5)

Процессы  0-1  и  5-0  исключают  из  рассмотрения,  т.к.  работа  в  них

практически одинаковая, только имеет разный знак.

Анализ  циклов  тепловых  двигателей  проводится  в  два  этапа:  сначала

анализируется  эффективность  теоретического  (обратимого)  цикла, а  затем  -

реальный (необратимый) цикл с учетом основных источников необратимости.

Для ДВС рассматривают следующие основные циклы:

а) цикл с подводом теплоты при постоянном объеме (v = const) - цикл Отто;

б)  цикл  с  подводом  теплоты  при  постоянном  давлении  (р = const)  -  цикл

Дизеля;

в)  цикл  со  смешанным  подводом  теплоты,  как  при v =const и р=const -  цикл

Тринклера.

Цикл с подводом теплоты при постоянном объеме (цикл Отто)


Это  цикл  бензиновых  ДВС  с  внешним  смесеобразованием  и

принудительным  искровым  зажигание  горючей  смеси.  Такие  ДВС

применяют на легковом автотранспорте.

Рабочая и тепловая диаграммы цикла Отто представлены на рис. 6.

Характеристики цикла:

-

степень сжатия

 -

степень повышения давления.

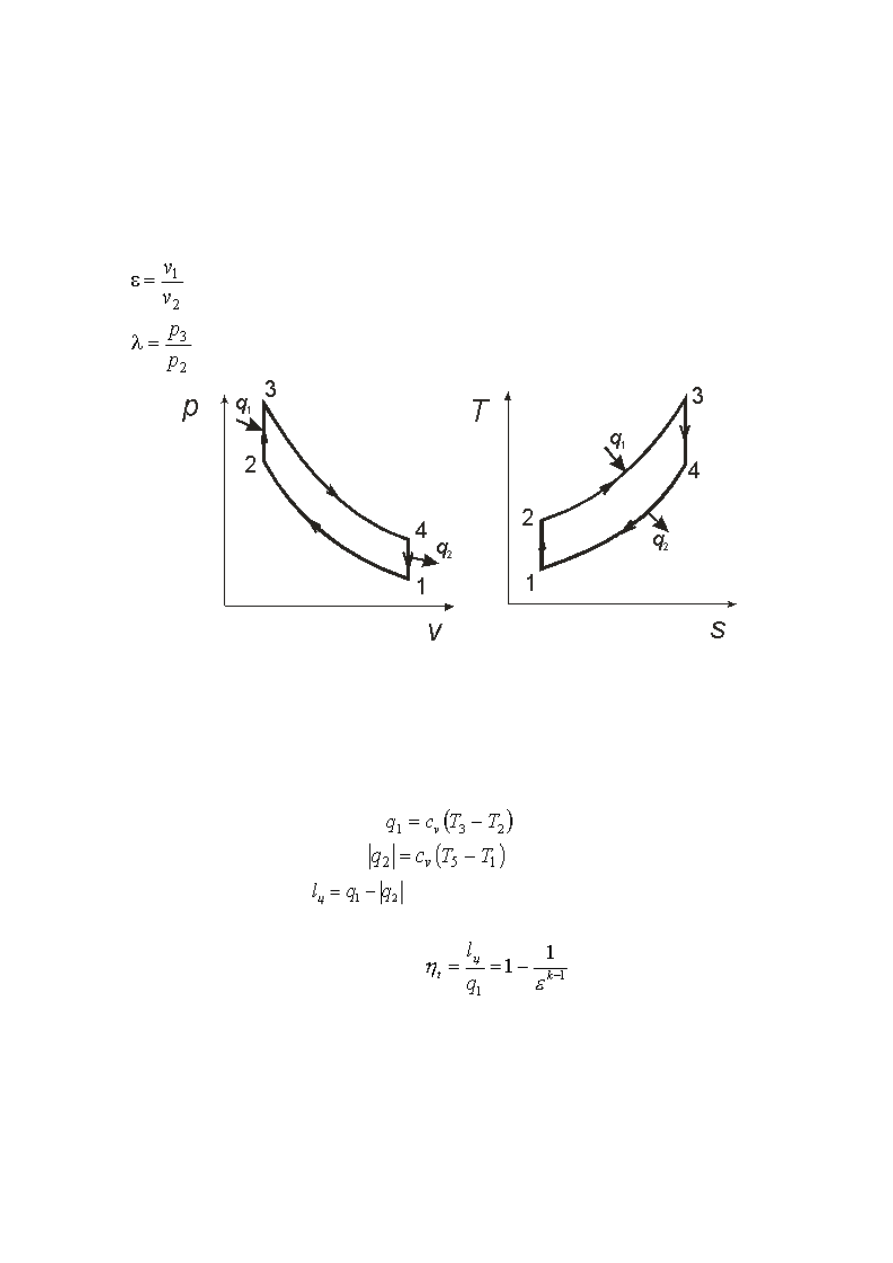

Рис.6. Цикл Отто. Рабочая (p-v) и тепловая (T-s) диаграммы.

(1-2 –

адиабатное сжатие, 2-3 –  изохорный подвод теплоты,

3-4 –

адиабатное расширение, 4-1 – изохорный отвод теплоты)

Параметры  состояния  рабочего  тела  в  характерных  точках  цикла

определяются аналогично рассмотренному ранее циклу Тринклера.

Подводимая теплота:

Отводимая теплота:

.

Работа цикла

.

Термический КПД цикла:

.

Чем  больше  степень  сжатия  ε,  тем  выше  эффективность  цикла.

Увеличение  ε  в  карбюраторных  двигателях  ограничено  наступлением

детонации  (взрывного  сгорания),  которая  зависит  от  температуры

самовоспламенения горючей смеси и конструктивных особенностей камеры

сгорания, поэтому ε = 6~12.

Цикл с подводом теплоты при постоянном давлении (цикл Дизеля)


Это цикл компрессорных дизелей - ДВС тяжелого топлива (дизельного,

солярного  и  др.)  с  внутренним  смесеобразованием  и  самовоспламенением

горючего от сжатого до высокой температуры воздуха. Горючее распыляется

воздухом, подаваемым в цилиндр компрессором. Из-за больших габаритов и

веса  компрессорные  дизели  применяются  на  судах  и  в  качестве

стационарных установок электростанций.

Рабочая и тепловая диаграммы цикла Дизеля представлены на рис. 7.

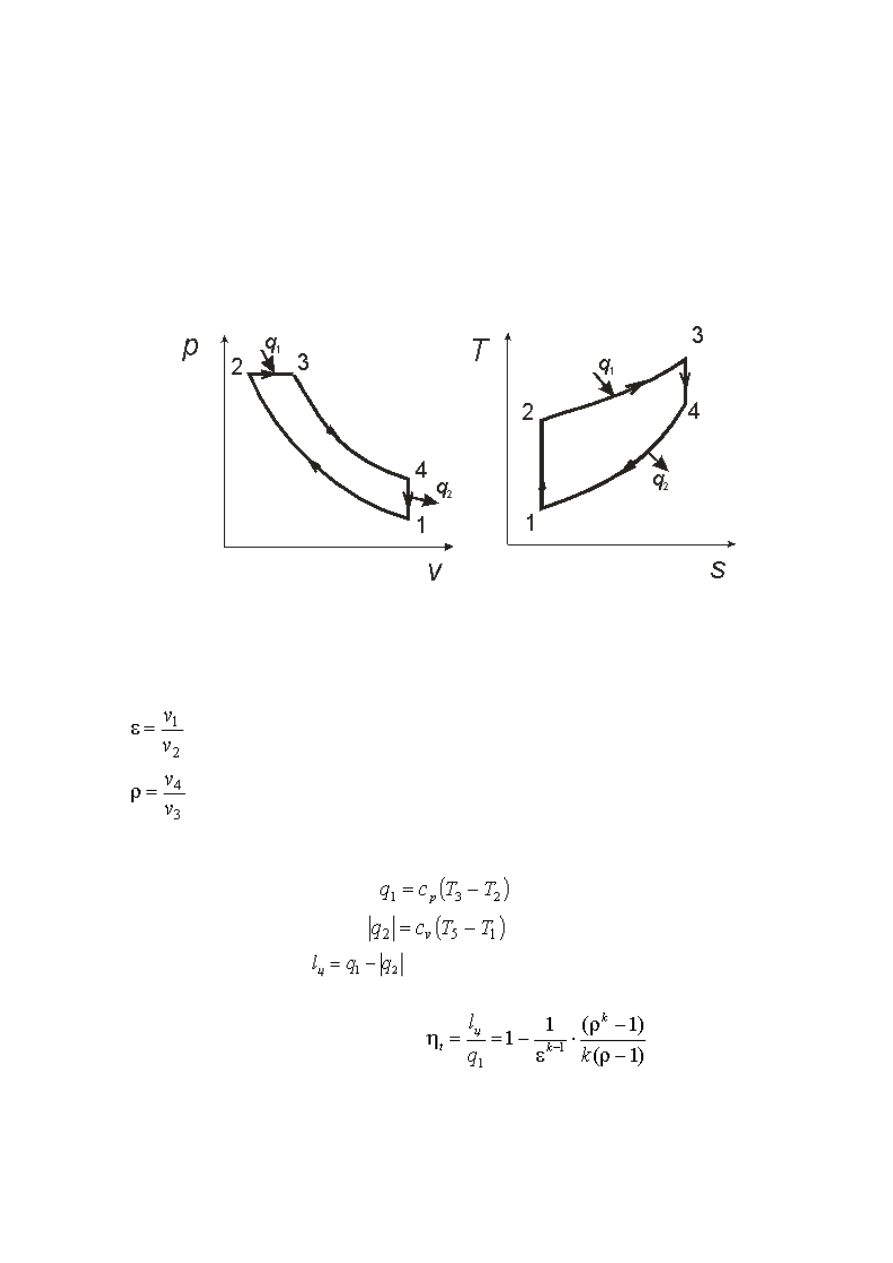

Рис.7. Цикл Дизеля. Рабочая (p-v) и тепловая (T-s) диаграммы.

(1-2 –

адиабатное сжатие, 2-3 –  изобарный подвод теплоты,

3-4 –

адиабатное расширение, 4-1 – изохорный отвод теплоты)

Характеристики цикла:

-

степень сжатия

 -

степень предварительного расширения

Параметры  состояния  рабочего  тела  в  характерных  точках  цикла

определяются аналогично рассмотренному ранее циклу Тринклера.

Подводимая теплота:

Отводимая теплота:

.

Работа цикла

Термический КПД цикла:

.

Верхний  предел  ε  ограничивается  в  дизелях  быстрым  увеличением

давления. Применяют значения ε = 14~25. Увеличение ρ отрицательно влияет

на повышение эффективности цикла. По мере совершенствования процессов

смесеобразования и горения ρ уменьшается.

Сравнение эффективности идеальных циклов

Термодинамическая  эффективность  циклов  зависит  от  условий  их

осуществления. В одних условиях эффективен один цикл, в других – другой.

1.  Сравним  циклы  Отто  и  Дизеля  по  значению  термического  КПД

при одинаковых степенях сжатия.

Для  наглядности  будем  использовать  графическую  интерпретацию

подводимой и отводимой теплоты  на тепловой диаграмме (рис. 8): площадь

нелинейной  трапеции  ниже  линии  процесса  численно  равна  удельной

теплоте.

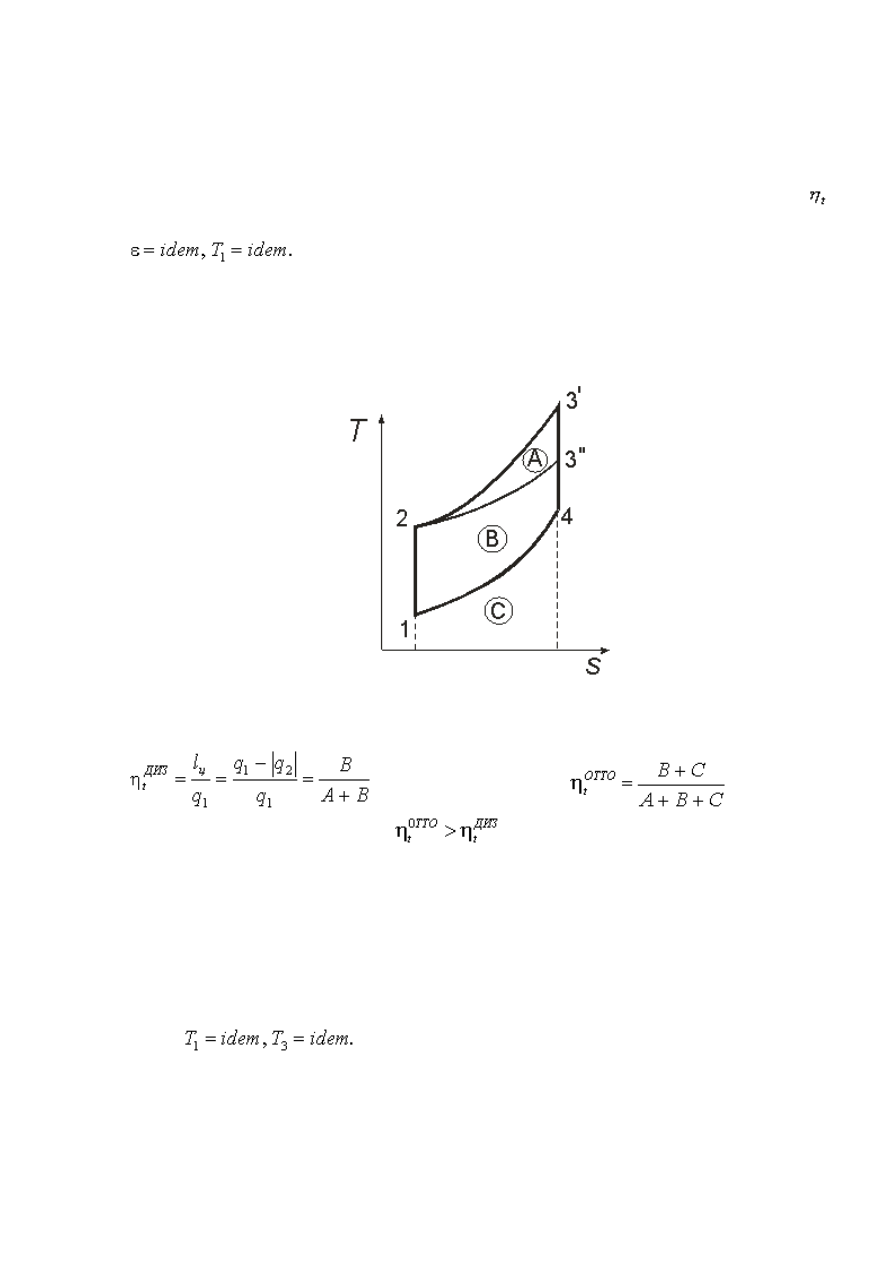

Рис. 8. Сравнение циклов Отто (123'4) и Дизеля (123''4)

при одинаковой степени сжатия

При одинаковых степенях сжатия цикл с изохорным подводом теплоты

имеет больший КПД, чем цикл с изобарным подводом. Цикл Тринклера будет

занимать промежуточное значение.

2.

Целесообразнее  сравнивать циклы  при  одинаковых  конечных

давлениях и  температурах  (рис.9),  т.  е.  в  условиях  одинаковых допустимых

термических и механических напряжений.

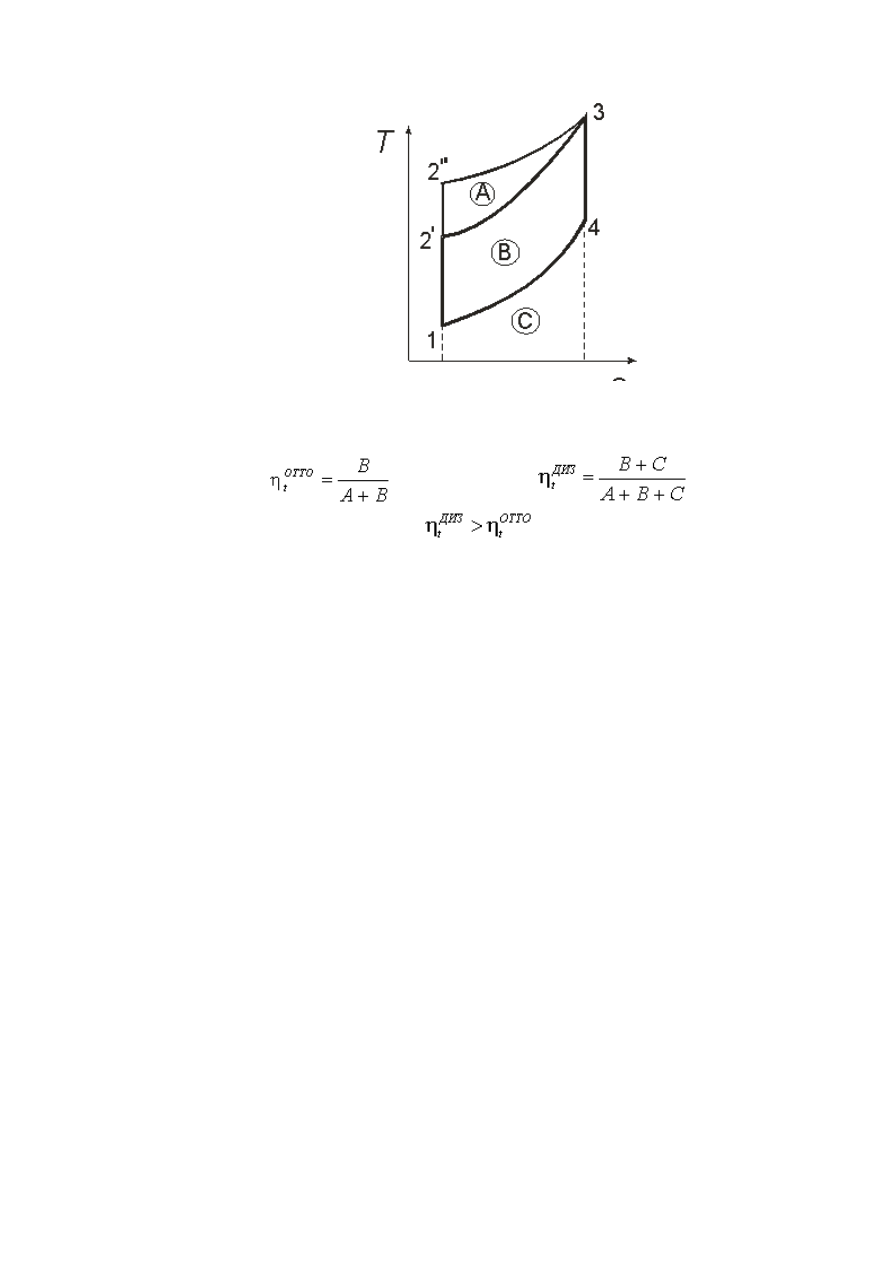

Рис. 9. Сравнение циклов Отто (12'34) и Дизеля (12''34)

в одинаковом температурном диапазоне

В этих условиях эффективность цикла с изобарным подводом теплоты

выше, чем с изохорным подводом теплоты; эффективность цикла Тринклера

окажется средней между ними.
