Нормальными  климатическими  условиями  являются:  температура  +25±10  °С,

относительная  влажность  45...80  %,  атмосферное  давление  83-106  кПа  (630...800  мм  рт.  ст.),
отсутствие активных веществ в окружающей атмосфере.


К радиационным факторам относят:
– космическую радиацию,
– ядерную радиацию (от реакторов, атомных двигателей, радиационно-
опасных ситуаций),
– облучение потоком гамма-фотонов, нейтронов, бета- и др. частиц.
Радиационное  воздействие  вызывает  как  немедленную,  так  и  накапливающуюся

реакцию элементов, составляющих конструкцию РЭА.

Наиболее  устойчивы  к  воздействию  облучения  металлы.  Наименьшей  радиационной

стойкостью обладают магнитные материалы и электротехнические стали. Некоторые металлы,
например  марганец,  цинк,  молибден  и  др.,  после  облучения  нейтронами  сами  становятся
радиоактивными.  Воздействие  излучения  на  полимеры  приводит  к  разрушению  межмо-
лекулярных связей, образованию зернистых структур и микротрещин. В результате полимерные
детали теряют эластичность, становятся хрупкими.

Наименее стойкими к облучению являются полупроводниковые приборы и интеграль-

ные  микросхемы.  Необратимые  дефекты  в  полупроводниках  приводят  к  потере
выпрямительных свойств диодов, транзисторы всех типов при облучении теряют усилительные
свойства, в них возрастают токи утечки, пробивное напряжение снижается.



1.3 Классификация аппаратуры по условиям эксплуатации

По  виду  объекта  установки  РЭА  можно  разделить  на  три  группы:  стационарные,

транспортируемые  и  портативные,  техническое  регламентирование  которых  приведено  на
рис.1.3.

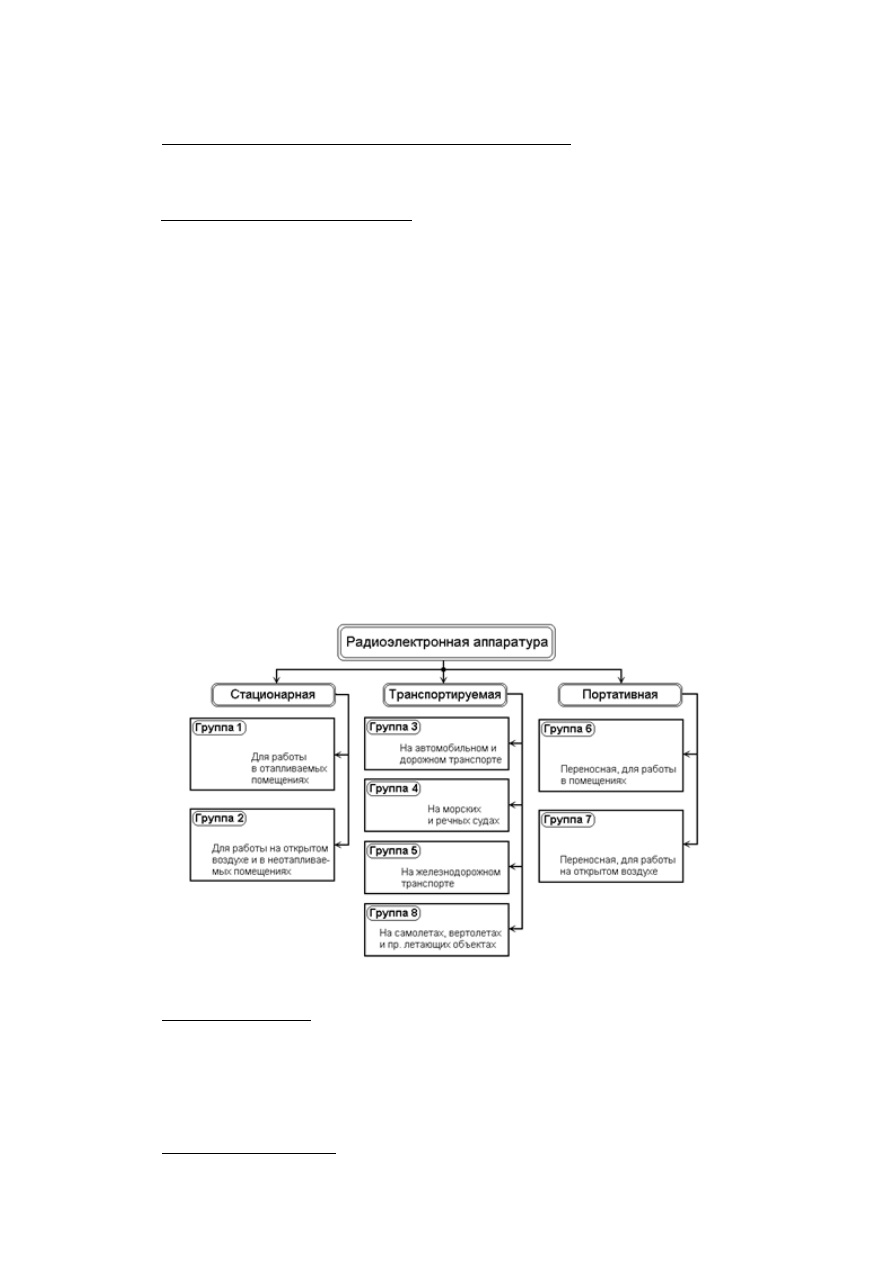

Рисунок 1.3 – Классификация РЕА по объектам установки и эксплуатации


Стационарная  РЭА  –  это  аппаратура,  эксплуатируемая  в  отапливаемых  и

неотапливаемых помещениях, помещениях с повышенной влажностью, на открытом воздухе, в
производственных  цехах.  Условия  эксплуатации  и  транспортирования  такой  аппаратуры
характеризуются весьма широким диапазоном рабочих (-50...+50 °С) и предельных (-50... +65
°С)  температур,  влажностью  до  90...98  %,  вибрацией  до  120  Гц  при  4...6  g,  наличием
многократных  (до  5  g)  и  одиночных  (до  75  g)  ударов,  воздействием  дождя  до  3  мм/мин  и
соляного тумана с дисперсностью капель до 10 мкм и содержанием воды до 3 г/м

3

Транспортируемая  РЭА  –  это  аппаратура,  устанавливаемая  и  эксплуатируемая  на


background image

автомобилях и автоприцепах, железнодорожном и гусеничном транспорте, на судах различных
классов,  на  борту  самолетов  и  вертолетов.  Специфика  работы  этого  вида  аппаратуры
предопределяет  повышенное  воздействие  механических  факторов.  Каждый  вид  транспорта
имеет  собственные  вибрационные  характеристики.  Для  предупреждения  повреждения
аппаратуры  необходимо,  чтобы  вся  она  и  отдельные  ее  части  имели  собственные  частоты
колебаний вне диапазона частот вибрации транспортного средства.

Портативная  РЭА  включает  аппаратуру  и  специализированные  вычислители,

находящиеся в распоряжении геолога, геофизика, топографа, строителя, и др. Сюда же можно
отнести  и  переносную  радиоприемную  и  передающую  аппаратуру.  Условия  работы
портативной  РЭА  должны  соответствовать  зоне  комфорта  человека, которая  характеризуется
температурой  окружающей  среды  18...24  °С,  уровнем  акустического  шума  70...85  дБ,
влажностью 20...90 % и высотой над уровнем моря до 3000 м.



1.4 Требования, предъявляемые к конструкции аппаратуры

 Вновь  разрабатываемая  РЭА  должна  отвечать  тактико-техническим,  конструктивно-

технологическим,  эксплуатационным,  надежностным  и  экономическим  требованиям.  Все  эти
требования  взаимосвязаны,  и  оптимальное  их  удовлетворение  представляет  собой  сложную
инженерную задачу.

Тактико-технические  требования.  Эти  требования  обычно  содержатся  в  техническом

задании на аппаратуру и включают в себя такие характеристики, как вид измеряемой физической
величины,  диапазон  измерений,  точность  измерений,  быстродействие,  объем  памяти  для
регистрации данных, точность выполнения вычислительных операций и т. д.

В  основном  данные  требования  удовлетворяются  на  ранних  этапах  разработки

аппаратуры, когда определяются состав изделия, его структура, математическое обеспечение,
основные требования к отдельным устройствам.

Конструктивно-технологические требованияК этим требованиям относят: обеспечение

функционально-узлового  принципа  построения  конструкции  РЭА,  технологичность,
минимальную номенклатуру комплектующих изделий, минимальные габариты и массу, меры
защиты от воздействия климатических и механических факторов,  ремонтоспособность.

Функционально-узловой  принцип  конструирования  заключается  в  разбиении

принципиальной  схемы  изделия    на  такие  функционально  законченные  узлы,  которые  могут
быть выполнены в виде идентичных конструктивно-технологических единиц. Применение этого
принципа  конструирования  позволяет  автоматизировать  процессы  изготовления  и  контроля
конструктивных единиц, упростить их сборку, наладку и ремонт.

Технологичность  конструкции  в  существенной  степени  определяется  рациональным

выбором ее структуры, которая должна быть разработана с учетом автономного, раздельного
изготовления  и  наладки  основных  элементов,  узлов,  блоков.  Конструкция  РЭА  тем  более
технологична,  чем  меньше  доводочных  и  регулировочных  операций  приходится  выполнять
после окончательной сборки изделий.

Понятие технологичности тесно связано с понятием экономичности воспроизведения в

условиях  производства.  Наиболее  технологичные  конструкции,  как  правило,  и  наиболее
экономичны  не  только с точки  зрения  затрат  материальных  ресурсов  и  рабочей  силы,  но  и  с
точки  зрения  сокращения  сроков  освоения  в  производстве.  Для  них  обычно  характерны
взаимозаменяемость,    регулируемость,    контролепригодность,  инструментальная  доступность
элементов и узлов.

В технологичной конструкции должны максимально использоваться унифицированные,

нормализованные  и  стандартные  детали  и  материалы.  Аппаратура  считается  также  более
технологичной,  если  в  ней  предусматривается  минимальная  номенклатура  комплектующих
изделий, материалов, полуфабрикатов.

Необходимость разработки для изделий новых материалов с улучшенными свойствами

или  новых  технологических  процессов  определяется  технико-экономическим  эффектом  их
использования в данной аппаратуре.

Конструкция РЭА должна иметь минимальные габариты и массу, что особенно важно

для  бортовой  аппаратуры,  где  ее  объем  и  масса  ограничиваются  размерами  и  мощностью
летательного  аппарата,  и  для  переносных  (носимых)  приборов,  предназначенных  для


background image

производства измерений в полевых условиях, в шахтах и горных выработках.

В конструкции аппаратуры необходимо предусматривать меры защиты от воздействия

климатических и механических факторов, состав и значение которых определяются объектом,
где будет эксплуатироваться разрабатываемая РЭА.

К  числу  важных  характеристик  конструкции  РЭА  следует  также  отнести

ремонтоспособность  –  качество  конструкции  к  восстановлению  работоспособности  и
поддержанию  заданной  долговечности.  Для  повышения  ремонтоспособности  в  конструкции
предусматривают:

а)  доступность  ко  всем  конструктивным  элементам  для  осмотра  и  замены  без

предварительного удаления других элементов;

б) наличие контрольных точек для подсоединения измерительной аппаратуры при

настройке и контроле за работой аппаратуры;

в) применение быстросъемных фиксаторов и т. д.
Конструкция аппаратуры тем ремонтоспособнее, чем меньшую конструктивную

единицу она позволяет оперативно заменять.

Эксплуатационные требования. К эксплуатационным требованиям относят: простоту

управления и обслуживания, различные меры сигнализации опасных режимов работы (выход
из строя,  обрыв заземления и т. д.), наличие аппаратуры, обеспечивающей профилактический
контроль и наладку конструктивных элементов (стенды, имитаторы сигналов и т. д.).  В
последнее время развивается направление построения систем высокой надежности и
живучести, имеющих в своем составе средства самодиагностики и автореконфигурации
системы.

С  эксплуатационными  требованиями  тесно  связаны  требования  обеспечения

нормальной  работы  оператора.  Важна  также  такая  организация  органов  управления  РЭА,
которая  бы  отвечала  современным  эргономическим  требованиям  и  требованиям  инженерной
психологии.

Требования по надежности. Данные требования включают в себя обеспечение:
1) вероятности безотказной работы,
2) наработки на отказ,
3) среднего времени восстановления работоспособности,
4) долговечности,
5) сохраняемости.
Вероятность  безотказной  работы  есть  вероятность  того,  что  в  заданном  интервале

времени при заданных режимах и условиях работы в аппаратуре не произойдет ни одного отказа.

Наработкой на отказ называют среднюю продолжительность работы аппаратуры между

отказами.

Среднее  время  восстановления  работоспособности  определяет  среднее  время  на

обнаружение  и  устранение  одного  отказа.  Эта  характеристика  надежности  является  также
важным эксплуатационным параметром.

Долговечностью прибора называют продолжительность его работы до полного износа с

необходимыми перерывами для технического обслуживания и ремонта. Под полным износом
при этом понимают состояние аппаратуры, не позволяющее ее дальнейшую эксплуатацию.

Сохраняемость  аппаратуры  –  способность  сохранять  все  технические  характеристики

после заданного срока хранения и транспортирования в определенных условиях.

Экономические требования. К экономическим требованиям относят:
1) минимально  возможные  затраты  времени,  труда  и  материальных  средств  на

разработку, изготовление и эксплуатацию изделия;

2) минимальную стоимость аппаратуры после освоения в производстве.




1.5 Показатели качества конструкции аппаратуры

Большое разнообразие РЭА требует от разработчиков знания наборов показателей, по

которым  можно  сравнивать  существующие  модели  РЭА.  Важнейшую  роль  при  этом  будут
играть эксплуатационные и экономические показатели. С ними непосредственно связаны пара-
метры, характеризующие РЭА как объект конструкторско-технологической разработки. К таким


background image

показателям следует в первую очередь отнести следующие:

Сложность конструкции ЭА:

C = K

1

(K

2

N + K

3

M),                                                  (1.2)

где N – число составляющих элементов, М - число соединений; К

i

 - масштабный и весовые

коэффициенты соответственно.

Выражение  (1.2)  связывает  число  составляющих  РЭА  интегральных  микросхем,

полупроводниковых  приборов,  электрорадиоэлементов,  элементов  коммутации  с  числом
разъемных  и  неразъемных  соединений  между  ними,  что  определяет  габариты,  массу,
надежность и другие общие параметры РЭА.

Число элементов, образующих ЭА:

N =

Ny

1



j

Kn

1



i

n

ji

,                                                (1.3)

где N

y

 – число устройств в РЭА, К

n

 – число типов применяемых элементов; n

ji

 - число

элементов i-го типа, входящих в j –ое  устройство.

Объем РЭА:

V = V

N

 + V

C

 + V

K

 + V

УТ

где V

N

 – общий объем интегральных микросхем и электрорадиоэлементов, образующих ПЭА,

V

C

  –  объем,  занимаемый  всеми  видами  соединений,  V

K

  -  объем  несущей  конструкции,

обеспечивающей прочность и защиту ПЭА при транспортировании и эксплуатации, V

УТ

 – объем

теплоотводящего устройства.

Коэффициент интеграции, или коэффициент использования физического объема

q

и

 = V

N

/V

характеризует степень использования физического объема РЭА элементами, выполняющими
полезную функциональную нагрузку, т. е. непосредственно определяющими электрическую
схему РЭА (q

и

 всегда меньше 1 и приближается к ней с использованием больших

интегральных схем).

Общая масса РЭА, определяемая как сумма масс, входящих в состав РЭА устройств:

m = m

N

 + m

C

 + m

К

 +m

УТ

 Общая мощность потребления ЭА:

P =

Ny

1



j

p

j

где  p

j

  –  мощность  потребления  j  -го  устройства.  Для  цифровых  устройств  потребляемая  ими

мощность зависит от средней мощности потребления электронных компонентов. Известно, что
80 — 90 % мощности потребления рассеивается в виде теплоты и определяет тепловой режим
РЭА и соответствующие перегревы элементов конструкции.

Общая площадь, занимаемая РЭА:

S =

Ny

1



j

s

j

где s

j

 – площадь, требуемая для эксплуатации j – устройства РЭА.

Собственная частота колебаний конструкции (элемента, устройства или всей ЭА):

f

o

 = (1/2

)

K/m

где К - коэффициент жесткости конструкции, m - масса конструкции РЭА.

Степень герметичности конструкции ЭА, определяемая количеством газа, истекшем из

определенного объема конструкции за известный отрезок времени:

D = V

o

P/

сл

где V

o

 – объем герметизированной части РЭА,

сл

 – срок службы РЭА,

P – избыточное давление

газа в конструкции РЭА.

Вероятность  безотказной  работы  РЭА    p(t)  и  средняя  наработка  на  отказ  Т

ср

  -

показатели надежности ЭА (будут рассмотрены далее).

Степень унификации РЭА:

К

ун

 = N

ун

/N,

где N

 – количество унифицированных элементов, a N - общее количество примененных в


background image

РЭА элементов.

Коэффициент автоматизации конструкторских работ:

К

а

 = М

а

/М,

где М

а

 – количество конструкторских работ, выполненных с применением ЭВМ, М –общее

число конструкторских работ при проектировании РЭА.

Важнейшим

параметром,

определяющим

большинство

эксплуатационных,

конструкторских  и  экономических  характеристик  разрабатываемой  РЭА,  является
технологичность, общее понятие о которой будет рассмотрено отдельно.




1.6 Обеспечение надежности электронных средств

Понятие надежности. Один из основных параметров РЭА – надежность,  зависит как

от  надежности  используемой  элементной  базы,  так  и  от  принятых  схемотехнических  и
конструкторских  решений.  Учитывая  значимость  современной  аппаратуры  в  человеческой
деятельности, требования к  надежности аппаратуры постоянно повышаются.

Под надежностью понимают свойство изделия выполнять заданные функции, сохраняя

свои  эксплуатационные  показатели  в  заданных  пределах  в  течение  требуемого  промежутка
времени  или  требуемой  наработки  при  соблюдении  режимов  эксплуатации,  правил
технического обслуживания, хранения и транспортировки. Продолжительность работы РЭА до
предельного  состояния,  установленного  в  нормативно-технической  документации,  называют
ресурсом изделия

Надежность – это сложное комплексное понятие, с помощью которого оценивают такие

важнейшие  характеристики  изделий,  как  работоспособность,  долговечность,  безотказность,
ремонтопригодность, восстанавливаемость и др.

В  любой  момент  времени  РЭА  может  находиться  в  исправном  или  неисправном

состоянии.  Если  РЭА  в  данный  момент  времени  удовлетворяет  всем  требованиям,
установленным  как  в  отношении  основных  параметров,  характеризующих  нормальное
выполнение вычислительных процессов (точность, быстродействие и др.), так и в отношении
второстепенных параметров, характеризующих внешний вид и удобство эксплуатации, то такое
состояние называют исправным состоянием.

Неисправное  состояние  –  это  состояние  РЭА,  при  котором  она  в  данный  момент

времени не удовлетворяет хотя бы одному из этих требований, установленных в отношении как
основных, так и второстепенных параметров.

Не каждая неисправность приводит к невыполнению РЭА заданных функций. Различают

неисправности  основные  и  второстепенные.  Второстепенные  неисправности  называют
дефектами.  Например,  образование  вмятин  или  ржавчины  на  корпусе  аппаратуры,  выход  из
строя лампочек подсветки не могут препятствовать эксплуатации РЭА.

Основные  эксплуатационные  свойства    изделий  с  позиций  обеспечения  надежной

работы: безотказность, ремонтоспособность, долговечность и сохраняемость.

Наработка  –  продолжительность  (или  объем)  работы  изделия,  измеряемая  временем,

циклами, периодами и т. п. В процессе эксплуатации или испытания изделия в зависимости от
его  назначения  различают  суточную  или  месячную  наработку,  наработку  на  отказ,  среднюю
наработку  до  первого  отказа,  гарантийную  наработку  и  т.  п.  Суточная  и  месячная  наработки
оцениваются временем (циклами, периодами), которое изделие проработало в течение суток или
месяца.

Наработка  на  отказ  -  среднее  значение  наработки  ремонтируемого  изделия  между

отказами. Если наработка выражена в единицах времени, то используют термин среднее время
безотказной  работы.  Под  средней  наработкой  до  первого  отказа  понимают  среднее  значение
наработки  изделий  в  партии  до  первого  отказа.  Для  неремонтируемых  изделий  этот  термин
равнозначен понятию средней наработки до отказа.

Гарантийная  наработка  представляет  собой  наработку  изделия,  до  завершения

которой  изготовитель  гарантирует  и  обеспечивает  выполнение  определенных  требований  к
изделию,  при  условии  соблюдения  потребителем  правил  эксплуатации,  в  том  числе  правил
хранения и транспортировки. Срок гарантии устанавливается в технической документации или
договорах между изготовителем и заказчиком.
