Безотказностью  называют  свойство  изделия  сохранять  свою  работоспособность  в

течение  некоторой  наработки  без  вынужденных  перерывов.  Безотказность  измеряется  в
единицах наработки.

Ремонтоспособность  -  свойство  РЭА,  заключающееся  в  приспособлении  к

предупреждению,  обнаружению  и  устранению  отказов  и  неисправностей  путем  проведения
технического обслуживания и ремонтов.

Долговечность - свойство РЭА сохранять работоспособность до предельного

состояния с необходимыми перерывами для технического обслуживания и ремонтов.
Предельное состояние определяется технической непригодностью РЭА из-за снижения
эффективности эксплуатации или требований техники безопасности и оговаривается в
технической документации.

Сохраняемость - свойство изделия сохранять эксплуатационные показатели в течение

заданного срока хранения и после него.

Интенсивность отказов - зависимость интенсивности отказов от времени (кривая

жизни изделия).

Различают  три  вида  отказов:

– обусловленные скрытыми ошибками в конструкторско-технологической

документации и производственными дефектами при изготовлении изделий;

– обусловленные старением и износом радио- и конструкционных элементов;
– обусловленные случайными факторами различной природы.

Для оценки надежности систем введены понятия «работоспособность» и «отказ».
Работоспособность  –  это  состояние  изделия,  при  котором  оно  способно  выполнять

заданные функции с параметрами, установленными требованиями технической документации.
Отказ – событие, приводящее к полной или частичной утрате работоспособности изделия. По
характеру  изменения  параметров  аппаратуры  отказы  подразделяют  на  внезапные  и  по-
степенные.

Внезапные  (катастрофические)  отказы  характеризуются  скачкообразным  изменением

одного или нескольких параметров аппаратуры и возникают в результате внезапного изменения
одного или нескольких параметров элементов, из которых построена РЭА (обрыв или короткое
замыкание).  Устранение  внезапного  отказа  производят  заменой  отказавшего  элемента
исправным или его ремонтом.

Постепенные  (параметрические)  отказы  характеризуются  изменением  одного  или

нескольких  параметров  аппаратуры  с  течением  времени.  Они  возникают  в  результате
постепенного изменения параметров элементов до тех пор, пока значение одного из параметров
не выйдет за некоторые пределы, определяющие нормальную работу элементов. Это может быть
последствием старения элементов, воздействия колебаний температуры, влажности, давления,
механических  воздействий,  и  т.п.  Устранение  постепенного  отказа  связано  либо  с  заменой,
ремонтом,  регулировкой  параметров  отказавшего  элемента,  либо  с  компенсацией  за  счет
изменения параметров других элементов.

По взаимосвязи между собой различают отказы независимые, не связанные с другими

отказами, и зависимые. По повторяемости возникновения отказы бывают одноразовые (сбои)
и  перемежающиеся
.  Сбой  -  однократно  возникающий  самоустраняющийся  отказ,
перемежающийся — многократно возникающий сбой одного и того же характера.

По  наличию  внешних  признаков  различают  отказы  явные  -  имеющие  внешние

признаки  появления,  и  неявные  (скрытые),  для  обнаружения  которых  требуется  провести
определенные действия.

По

причине

возникновения

отказы

подразделяют

на

конструкционные,

производственные и эксплуатационные, вызванные нарушением установленных норм и правил
при конструировании, производстве и эксплуатации РЭА.

По  характеру  устранения  отказы  делятся  на  устойчивые  и  самоустраняющиеся

Устойчивый отказ устраняется заменой отказавшего элемента (модуля), а самоустраняющийся
исчезает сам, но может повториться. Самоустраняющийся отказ может проявиться в виде сбоя
или  в  форме  перемежающегося  отказа.  Отказ  типа  сбоя  особенно  характерен  для  РЭА.
Появление сбоев обусловливается внешними и внутренними факторами.


Отказы удобно характеризовать «кривой жизни» изделия, которая иллюстрирует


background image

зависимость интенсивности происходящих в нем отказов

(t) от времени t. Такая

идеализированная кривая для РЭА приведена на рисунке 1.4.

Она имеет три явно выраженных периода: приработки I, нормальной эксплуатации II, и

износа III.

Приработочные  отказы  наблюдаются  в  первый  период  (0  -  t

1

)  эксплуатации  РЭА  и

возникают, когда часть элементов, входящих в состав РЭА, являются бракованными или имеют
скрытые  дефекты.  Физический  смысл  приработочных  отказов  может  быть  объяснен  тем,  что
электрические и механические нагрузки, приходящиеся на компоненты РЭА в приработочный
период, превосходят их электрическую и механическую прочность.

Приработочные отказы могут быть следствием конструкторских (например, неудачная

компоновка),  технологических  (некачественное  выполнение  сборки)  и  эксплуатационных
(нарушение режимов приработки) ошибок.

С  учетом  этого,  при  изготовлении  изделий  предприятиям  рекомендуется  проводить

прогон  изделий  в  течение  нескольких  десятков  часов  работы  (до  2-5  суток)  по  специально
разработанным  методикам,  в  которых  предусматривается  работа  при  влиянии  различных
дестабилизирующих  факторов  (циклы  непрерывной  работы,  циклы  включений-выключений,
изменения температуры, напряжения питания и пр.).

Период нормальной эксплуатации. Внезапные отказы наблюдаются во второй период

(t

1

–t

2

)  эксплуатации  РЭА.  Они  возникают  неожиданно  вследствие  действия  ряда  случайных

факторов,  и  предупредить  их  приближение  практически  не  представляется  возможным,  тем
более что к этому времени в РЭА остаются только полноценные компоненты. Однако и такие
отказы все же подчиняются определенным закономерностям. В частности, частота их появления
в течение достаточно большого промежутка времени одинакова в однотипных классах РЭА.

Физический  смысл  внезапных  отказов  может  быть  объяснен  тем,  что  при  быстром

количественном изменении (обычно - резком увеличении) какого-либо параметра в компонентах
РЭА происходят качественные изменения, в результате которых они утрачивают полностью или
частично  свои  свойства,  необходимые  для  нормального  функционирования.  К  внезапным
отказам  РЭА  относят,  например,  пробой  диэлектриков,  короткие  замыкания  проводников,
неожиданные механические разрушения элементов конструкции и т. п.

Период износа. В конце строка службы аппаратуры количество отказов снова начинает

нарастать.    Они  в  большинстве  случаев  являются  закономерным  следствием  постепенного
износа и естественного старения используемых в аппаратуре материалов и элементов. Зависят
они главным образом от продолжительности эксплуатации и «возраста» РЭА.

Средний срок службы компонента до износа - величина более определенная, чем время

возникновения  приработочных  и  внезапных  отказов.  Их  появление  можно  предвидеть  на
основании опытных данных, полученных в результате испытаний конкретной аппаратуры.

Физический  смысл  отказов  из-за  износов  может  быть  объяснен  тем,  что  в  результате

постепенного  и  сравнительно  медленного  количественного  изменения  некоторого  параметра
компонента РЭА этот параметр выходит за пределы  установленного допуска, полностью  или
частично  утрачивает  свои  свойства,  необходимые  для  нормального  функционирования.  При
износе происходит частичное разрушение материалов, при старении - изменение их внутренних
физико-химических свойств.


1.7 Уровни конструктивной иерархии ЭВМ

В конструкции ЭВМ можно выделить пять уровней.

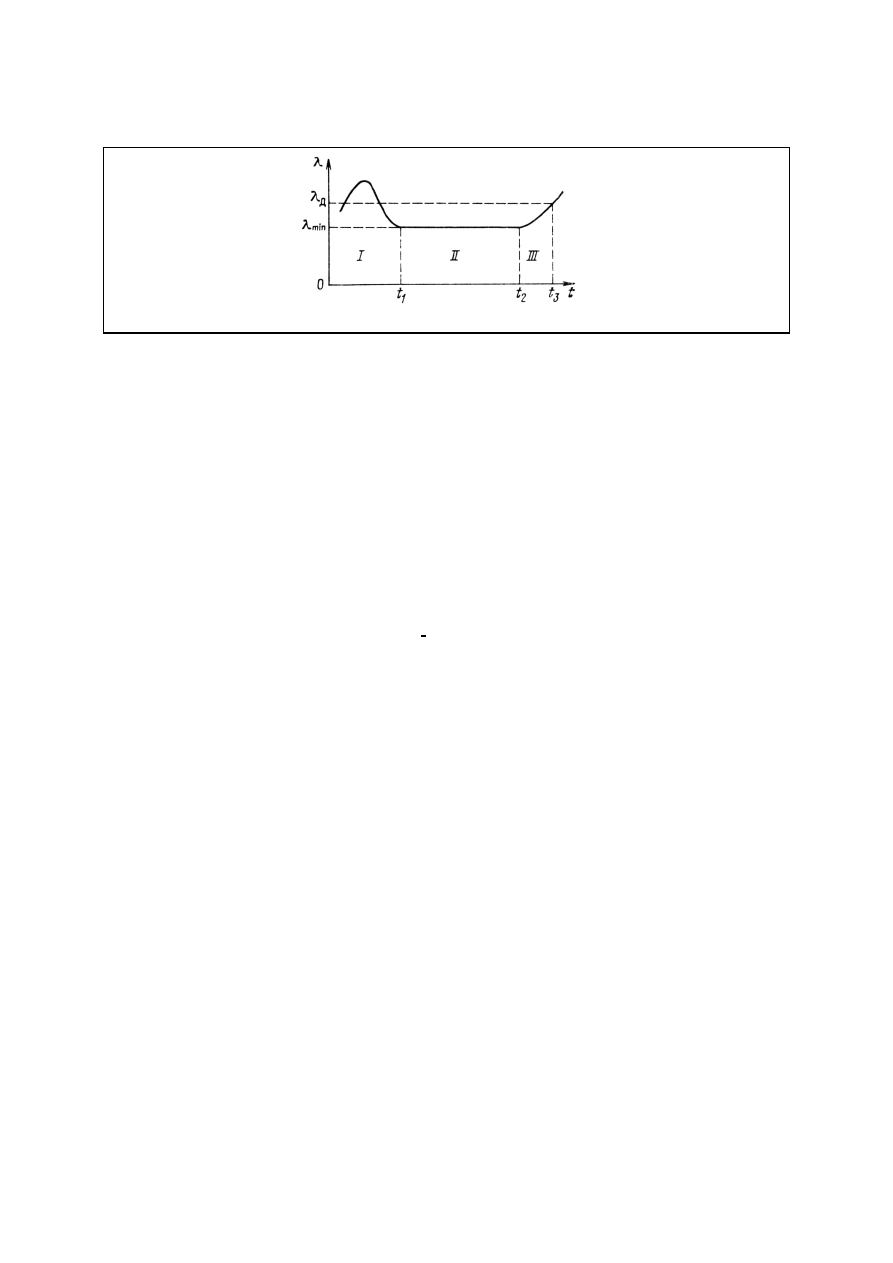

Рисунок 1.4 – Кривая жизни изделия


background image

Уровень 0На этом уровне находится конструктивно неделимый элемент - интегральная

микросхема.

Уровень  I.  На  уровне  I  неделимые  элементы  объединяются  в  схемные  сочетания,

имеющие более сложный функциональный признак, образуя ячейки, модули, типовые элементы
замены. Эти конструктивные единицы не имеют лицевой панели и содержат единицы, десятки,
а  иногда  и  сотни  микросхем.  К  первому  структурному  уровню  относят  печатные  платы  и
большие гибридные интегральные схемы (БГИС).

Уровень IIЭтот уровень включает в себя конструктивные единицы, предназначенные

для механического и электрического объединения элементов уровня I (панель, субблок, блок).
Часто  конструктивные  единицы  уровня  II  содержат  лицевую  панель,  не  имеющую
самостоятельного применения.

Уровень III.  Уровень Ш может быть реализован в виде стойки или шкафа, внутренний

объем которых заполняется конструктивными единицами уровня II.

Уровень IVУровень IV - ЭВМ или система, включающая в свой состав несколько стоек

(шкафов), соединенных кабелем.

 Разделение конструкции ЭВМ на уровни позволяет:

1) организовать производство по независимым циклам для каждого структурного уровня;
2) автоматизировать процессы сборки и монтажа;
3)  сократить  период  настройки,  так  как  может  быть  произведена  предварительная

настройка отдельных конструктивных единиц порознь;

4) автоматизировать решение задач размещения элементов и трассировки межсоединений;
5) унифицировать стендовую аппаратуру для испытания конструктивных единиц;
6) повысить надежность конструктивных единиц.
Число уровней конструктивной иерархии может быть изменено как в сторону увеличения,

так  и  в  сторону  уменьшения  (в  зависимости  от  класса  ЭВМ  и  уровня  технологии  ее
изготовления).


Примеры организации иерархии в конструкциях ЭВМ

На рис.1.5 представлен один из наиболее распространенных вариантов конструктивной

иерархии  универсальных  ЭВМ  со  сложной  структурой.  В  нем  уровень  I  конструктивной
иерархии  включает  в  себя  типовой  элемент  замены  (ТЭЗ)  -  конструктивно  законченную
единицу,  которая  самостоятельна  по  технологии  производства  и  служит  исходной
конструктивной единицей всей машины и взаимозаменяема с однотипными ТЭЗ.

Число  типов  ТЭЗ  (их  номенклатуру)  следует  делать  как  можно  меньшим.  Это

достигается  рациональным  разбиением  функциональной  схемы  машины  на  отдельные
повторяющиеся участки.




background image

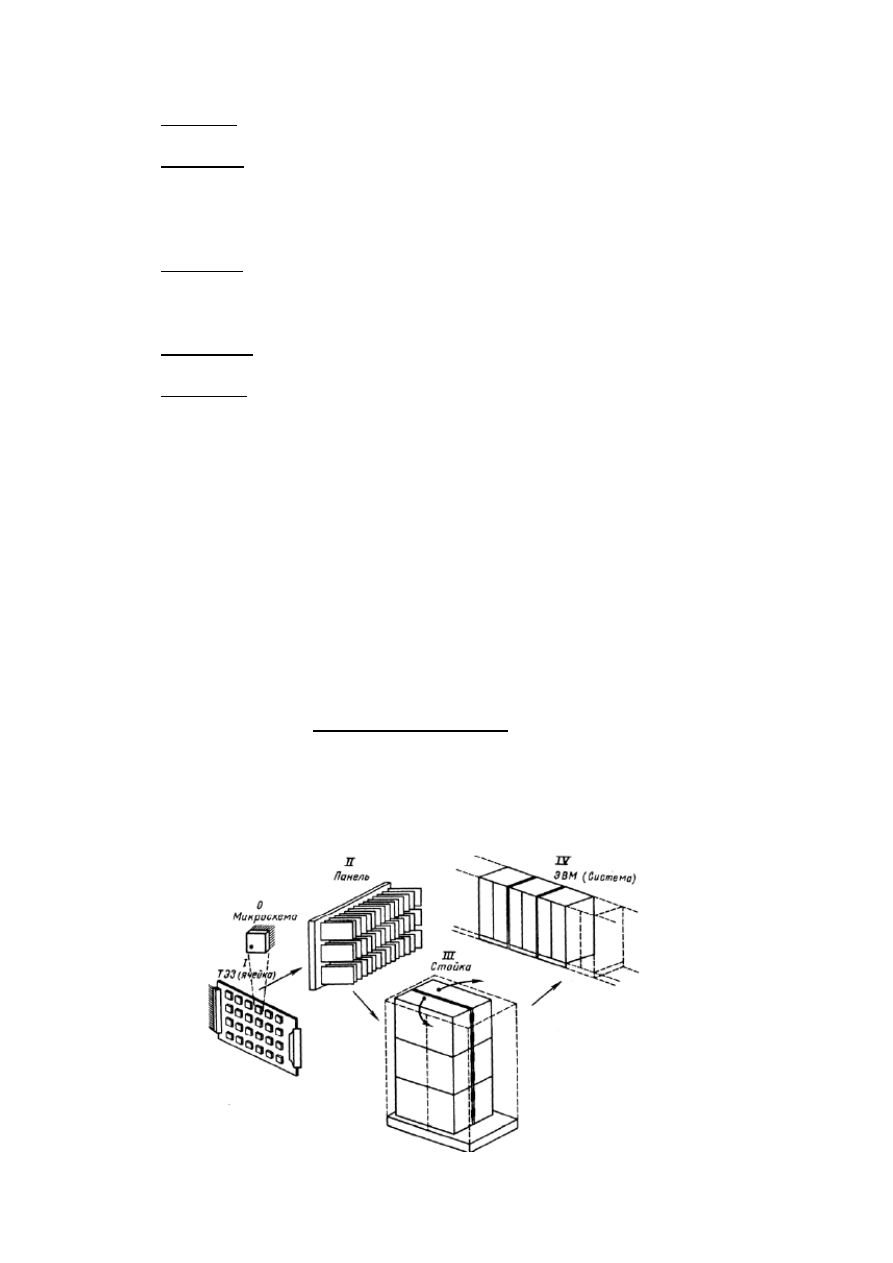

Рисунок 1.5 – Конструктивная иерархия больших универсальных ЭВМ

В  качестве  ТЭЗ  в  рассматриваемом  варианте  конструктивной  иерархии  используются

ячейки - прямоугольные печатные платы с разъемом (печатным или штыревым) и (возможно)
ручкой,  объединяющие  до  нескольких  десятков  микросхем.  Ячейки  монтируют  в  панели  -
металлическую  конструкцию,  имеющую  в  своем составе ответные  части  разъемов для  ячеек,
ответный  монтаж,  разводку  питания  и  шины  заземления.  Несколько  панелей  монтируются  в
стойке,  имеющей  дверцы,  закрывающие  внутренний  объем.  Кроме  панелей  в  состав  стойки
могут  входить  блоки  питания,  устройства  вентиляции,  блокировки  и  т.  д.  Несколько  стоек
(шкафов), объединенных электрически с помощью кабелей, образуют ЭВМ.

Недостаток  конструкций,  применяющих  в  качестве  ТЭЗ  ячейки  с  постоянными

габаритными  размерами,  –  наличие  неиспользованного  объема,  так  как  не  все  типы  ячеек
оказываются насыщенными микросхемами.

Этого  недостатка  лишены  конструкции,  где  в  качестве  ТЭЗ  берется  модуль  -

структурная единица уровня I, унифицированная по конструктивным размерам (геометрическим
и присоединительным) и имеющая два размера (толщину или высоту и ширину) постоянными,
а  третий  размер  (длину)  -  изменяющийся  от  одного  типа  модуля  к  другому.  На  рис.  1.6
представлена конструктивная иерархия ЭВМ, использующая в качестве ТЭЗ модули различной
длины. Модуль представляет собой прямоугольную печатную плату, на которой с одной или с
обеих  сторон  в  2-3  ряда  располагаются  микросхемы.  Закрепление  модуля  на  субблоке
осуществляют с помощью штырей, перпендикулярных плоскости платы модуля и монтируемых
или на самом модуле, как показано на рисунке, или на базовой плате субблока.




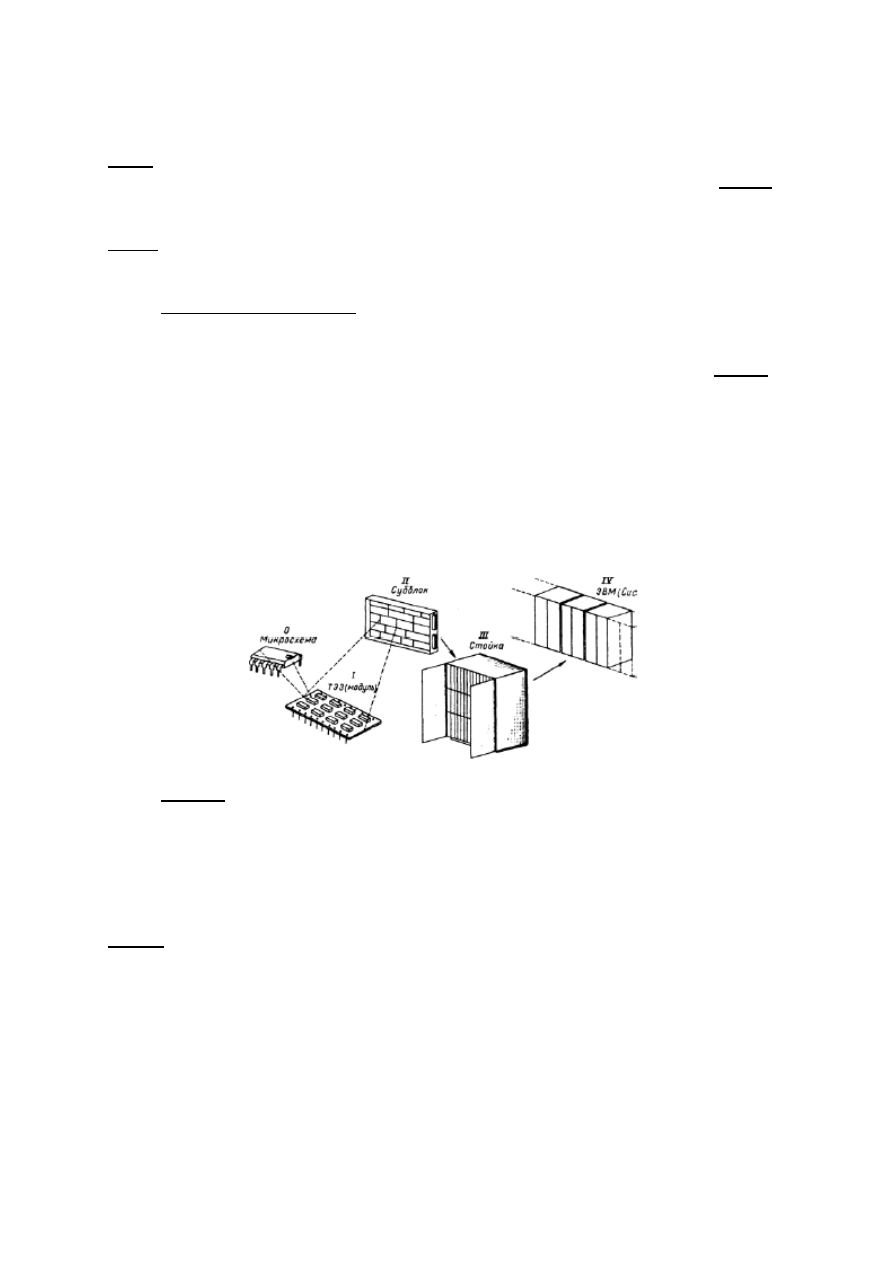

Рисунок 1.6 – Модульный вариант конструктивной иерархии больших ЭВМ

Субблок - плоская конструкция, служащая для объединения модулей и имеющая в своем

составе раму, базовую плату, разъем и механизм фиксации в стойке (шкафу). Монтаж стойки
ЭВМ  осуществляют  непосредственно  из  субблоков  без  промежуточных  конструктивных
единиц.

Уменьшение функционального состава ЭВМ приводит к упрощению ее конструкции. На

рис. 1.7 представлена конструктивная иерархия небольшой управляющей ЭВМ (микросхема -
ячейка – блок – стойка), отличие которой от предыдущих примеров иерархии - использование
блоков - конструктивных единиц, объединяющих ячейки и функционально включающих в себя
целиком устройства машины (арифметическое, запоминающее, управления и др.).


background image



Рисунок 1.7 – Блочный вариант конструктивной иерархии средних и малых ЭВМ

Для  небольших  настольных  и  бортовых  ЭВМ  необходимость  в  использовании

конструктивных  единиц  уровня  II  (субблоков,  панелей,  блоков)  отпадает  -  ЭВМ  монтируют
непосредственно из ячеек. При этом размеры ячеек и число монтируемых на них микросхем, как
правило,  больше,  чем  в  больших  и  средних  ЭВМ.  Это  связано  с  тем,  что  разбиение
функциональной  схемы  сравнительно  небольших  вычислительных  машин  на  повторяющиеся
мелкие узлы приводит к необходимости изготовления ячеек (или модулей) небольшого размера,
а отсюда к появлению большого числа проводных и разъемных соединений.



Рисунок 1.8 – Конструктивная иерархия настольных ЭВМ

На рис. 1.8 представлены структурные уровни конструктивной иерархии настольной, а

на  рис.  1.9  -  бортовой  ЭВМ.  В  обоих  случаях  ячейки  вместе  со  смонтированными  на  них
микросхемами  устанавливаются  непосредственно  на  базовую  плату,  образуя  блок,  который
затем помещают в кожух с пультом управления (настольный вариант) или с разъемом (бортовой
вариант).
