Лабораторная работа
«САПР для проектирования печатных плат DIP Trace»
1. Цель работы
Целью работы является получение навыков работы в программе DipTrace, настройка системы и
создание электрической принципиальной схемы, трассировки печатных плат в программе DipTrace.
2. Основные сведения из теории
Программа САПР DipTrace входят редакторы:
– Pattern Editor (Редактор корпусов) предназначен для создания новой или дополнения
существующей библиотеки корпусов, которая имеет расширение .lib. Корпус (который может также
иметь названия конструкторско - технологический образ (КТО) или посадочноеместо) содержит
изображение корпуса ЭРЭ по его габаритным размерам, вид и размеры установочных (контактных
площадок), необходимые обозначения.
– Component Editor. (Редактор компонентов) предназначен для создания новой или дополнения
существующей библиотеки компонентов, которая имеет расширение .eli. Для каждого ЭРЭ создается
условное графическое изображение (УГО или "символ") по размерам, определенным ГОСТ.... и.
Символу выбирается корпус из файла библиотеки корпусов (.lib) и задаются связи между выводами.
– Schematic (Схемотехника) дает возможность разместить компоненты, объединить их в схему,
проверить правильность соединений.
– PCB Layout позволяет создать или экспортировать очертания платы, разместить компоненты,
задать правила проектирования, трассировать вручную или с помощью автотрассировщика.
3. Пример выполнения задания
Установка размера страницы и размещение рамки
Установите размер страницы и чертежной рамки: "Файл / Параметры страницы", выберите
"ANSI A" в шаблонах листа. Затем в нижней части окна установите "Показывать рамку и штамп" и
"Показывать лист" и нажмите "Закрыть". В DipTrace также есть шаблоны соответствующие ГОСТ.

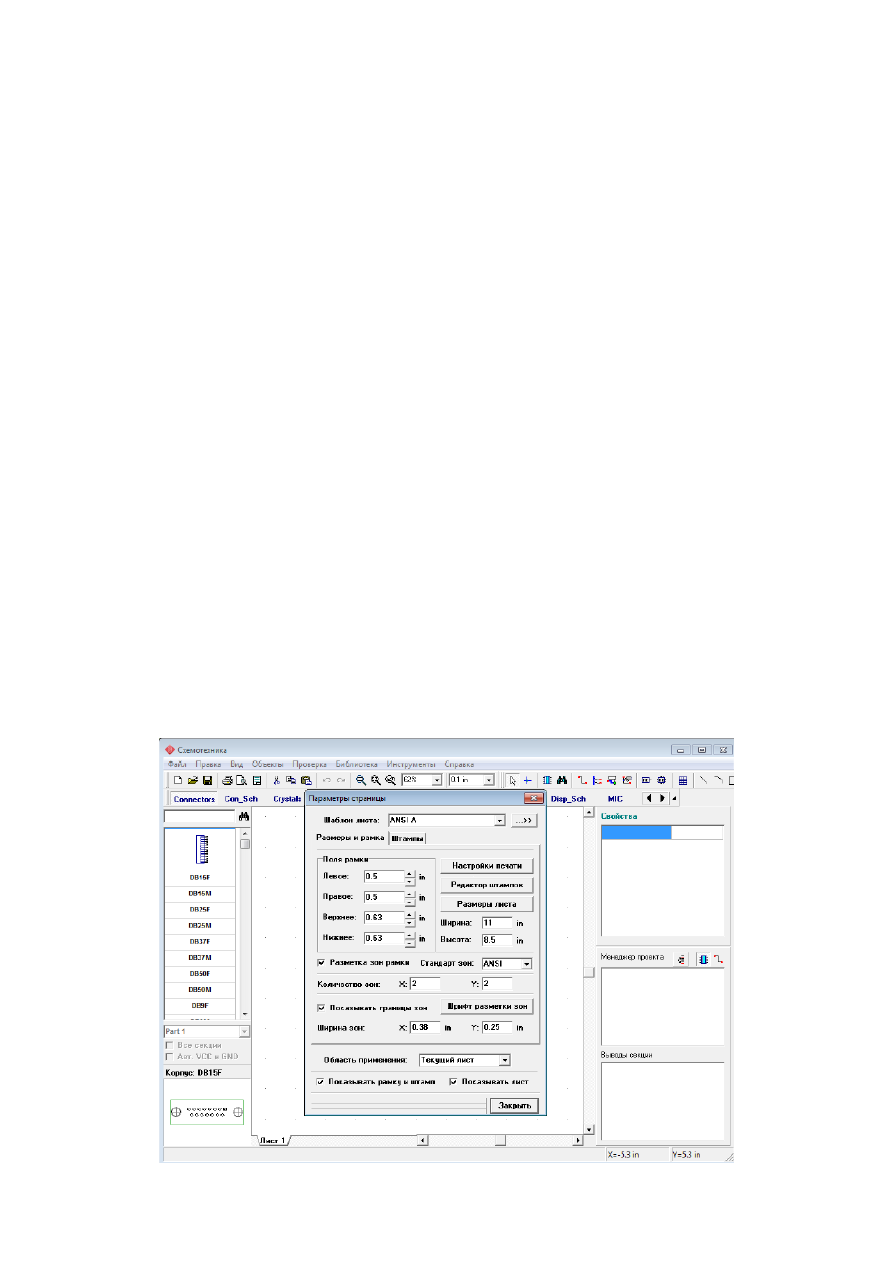

Рис.1. Окно задания параметров страницы
Настройка библиотек
Перед первым использованием Схемотехники и Редактора Плат PCB Layout Вам придется
настроить библиотеки в каждом программном модуле. В Схемотехнике выберите "Библиотека /
Подключение библиотек" (рис.2):
Рис.2. Окно подключения библиотек
Подключить библиотеки из указанной директории:
Этот режим активен если выбран пункт "Автоподключение из директории" в левом верхнем углу
окна подключения библиотек. Для указания директории с библиотеками нажмите кнопку "…" справа от
пути к папке. Убедитесь, что Вы выбрали директорию "Lib", в папке DipTrace (C:\Program
Files\DipTrace по умолчанию или C:\Program Files (x86) в зависимости от вашей ОС и сборки
программы *для пользователей Windows OS).
На рис.3 приведена схема которую мы будем создавать в качестве примера, используя
"Схемотехнику" (программный модуль входящий в состав пакета DipTrace). Откройте программу
DipTrace Схемотехника, нажав "Пуск Все программы DipTrace
Schematic" для пользователей ОС Windows
Рис.3. Электрическая принципиальная схема
Проектирование схемотехники
Запустите программу Схемотехника и установите размер сетки 0.1 дюйма. Вы можете выбрать
эту сетку из списка (так как при первом запуске установлена сетка 0.05), или же увеличить размер сетки
с помощью "Ctrl+" (нужно будет нажать только один раз эту комбинацию клавиш, если Вы до этого не
изменяли сетку). Чтобы уменьшить сетку используйте "Ctrl-".
Прокрутите панель библиотек вправо с помощью кнопок в правой части панели, выберите
библиотеку с названием "Transistors". Можно прокручивать библиотеки вправо или влево используя
стрелки или линию прокрутки. Когда библиотека выбрана, прокрутите список ее компонентов, который
находится в левой части окна и выберите там транзистор "2N4401". Можете воспользоваться поиском
прямо над списком компонентов библиотеки. Когда необходимый транзистор найден, щелкните по
нему левой кнопкой. Этим Вы выберите его и сможете установить на схему. Переместите указатель
мыши на схему и щелкните один раз левой кнопкой там — транзистор будет установлен. Чтобы
отменить установку следующих компонентов, сделайте щелчок правой кнопкой.
Заметьте, что метка компонента (позиционное обозначение) транзистора — Q1. Если Вы хотите
изменить ее, выделите курсором символ и нажмите правую кнопку, затем выберите верхний пункт
(метка компонента) в появившемся подменю. В диалоговом окне укажите новую метку, например
"VT1".

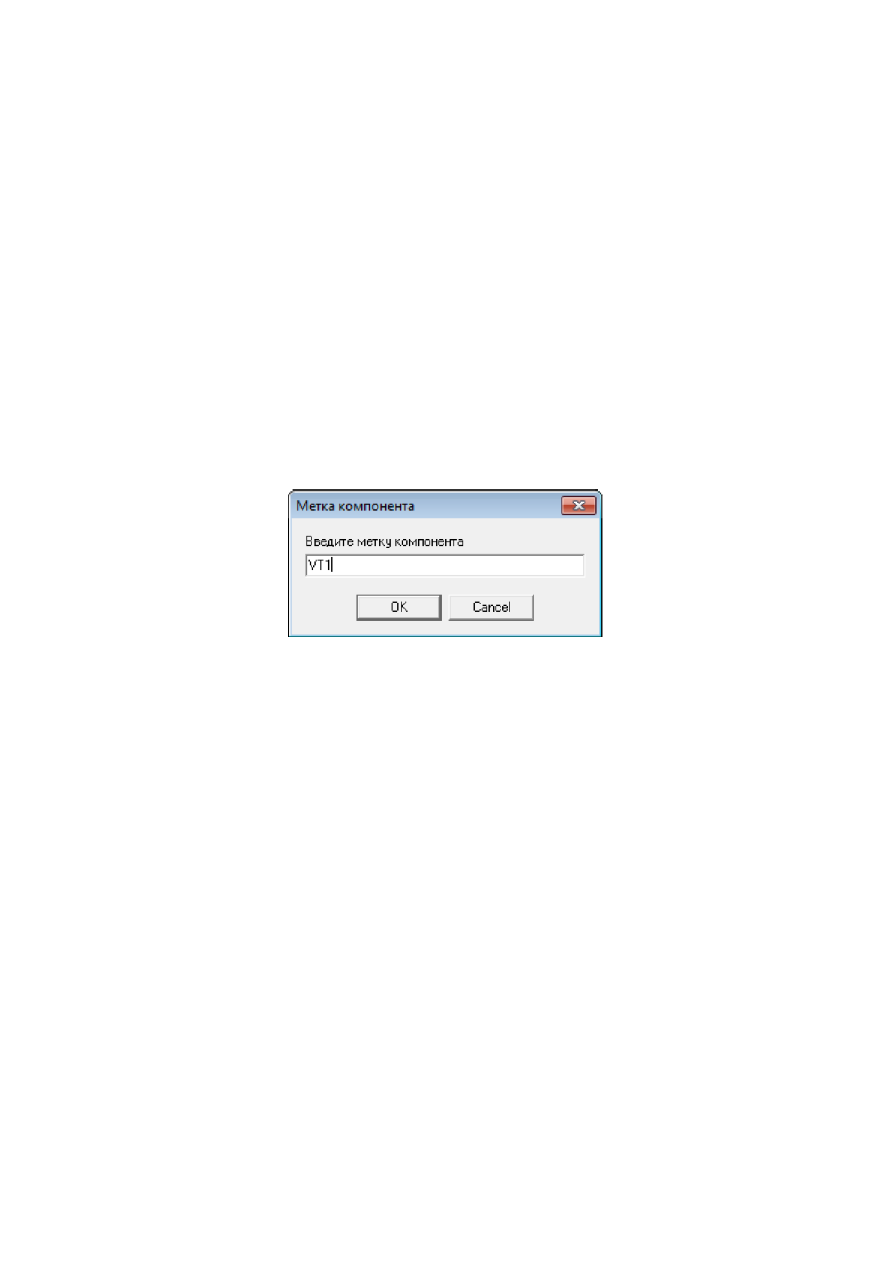

Рис. 4. Метка компонента
Выберите библиотеку "Discrete" на панели библиотек и найдите подходящий резистор. Нам
нужен RES400 с расстоянием между выводами 400 мил. Кстати, если Вы предпочитаете работать с
метрическими единицами измерения, просто выберите "Вид / Единицы измерения / mm"
Нам нужно 4 резистора для нашей схемы. Вы можете их просто разместить из панели
компонентов в левой части окна таким же образом, как мы разместили транзисторы Q1 и Q2, но мы
воспользуемся другим методом. Выделите резистор и скопируйте его три раза. Это можно сделать
двумя способами:
1. Просто выберите "Правка / Копировать" в главном меню, а затем "Правка / Вставить" три раза
или щелкните правой кнопкой мыши на том месте, где Вы хотите вставить символ и "Вставить" в
появившемся подменю.
2. Второй метод называется "Создать матрицу". Выберите Ваш резистор, затем "Правка / Создать
матрицу" в главном меню (или просто нажмите "Ctrl+M"). В диалоговом окне "Матрица" укажите
количество столбцов и строк (в нашем случае "2" столбца и "2" строки дадут "4" резистора) и
расстояния (в нашем случае 1 дюйм между столбцами и 0,4 дюйма между строками), затем нажмите
OK. Теперь Вы можете увидеть получившуюся матрицу резисторов.
Переместите резисторы в нужное положение на схеме и поверните на 90 градусов, используйте
"Пробел" или клавишу "R" для вращения символов. Также можно выбрать команду "Правка /
Вращение" из главного меню или кликнуть правой кнопкой мыши на символе и выбрать "Вращение" из
подменю. Можете использовать клавишу "Shift" для ортогонального перемещения если необходимо.
Вы можете использовать команду "Правка / Шаг назад" или нажать соответствующую кнопку на
стандартной панели если хотите отменить предыдущее действие. Программа сохраняет до 50 шагов. Вы
можете сделать "Шаг вперед" в противоположность функции "Шаг назад". Не забывайте сохранить
Вашу схему, нажмите "Файл / Сохранить" в главном меню или кнопку "Сохранить" на стандартной
панели. Если схема еще не была сохранена, откроется диалоговое окно "Сохранить как" для задания
имени файла. Если файл уже имеет имя, просто нажмите "Сохранить" или "Ctrl+S". Если Вы хотите
задать новое имя файла, нажмите "Файл / Сохранить как " в главном меню (рис.5.)

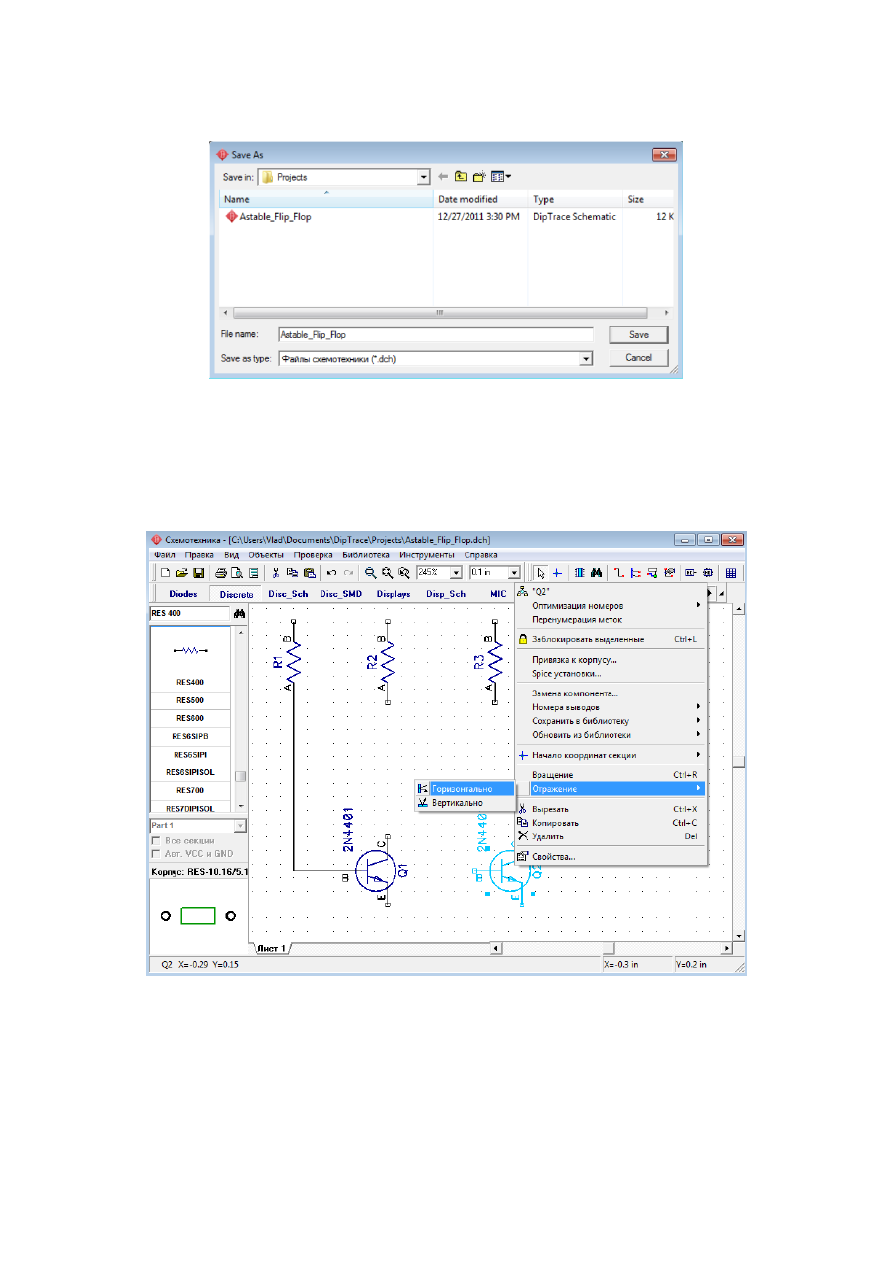

Рис.5 . Окно сохранения проекта
После того как проект был сохранен будем двигаться дальше. Давайте соединим резистор R1 с
базой транзистора Q1: подведите курсор к нижнему краю резистора и сделайте щелчок левой кнопкой
мыши. Переместите курсор к базе транзистора Q1 и сделайте еще один левый клик для завершения
создания соединения между R1 и базой Q1 (рис.6).
Рис. 6. Соединение элементов

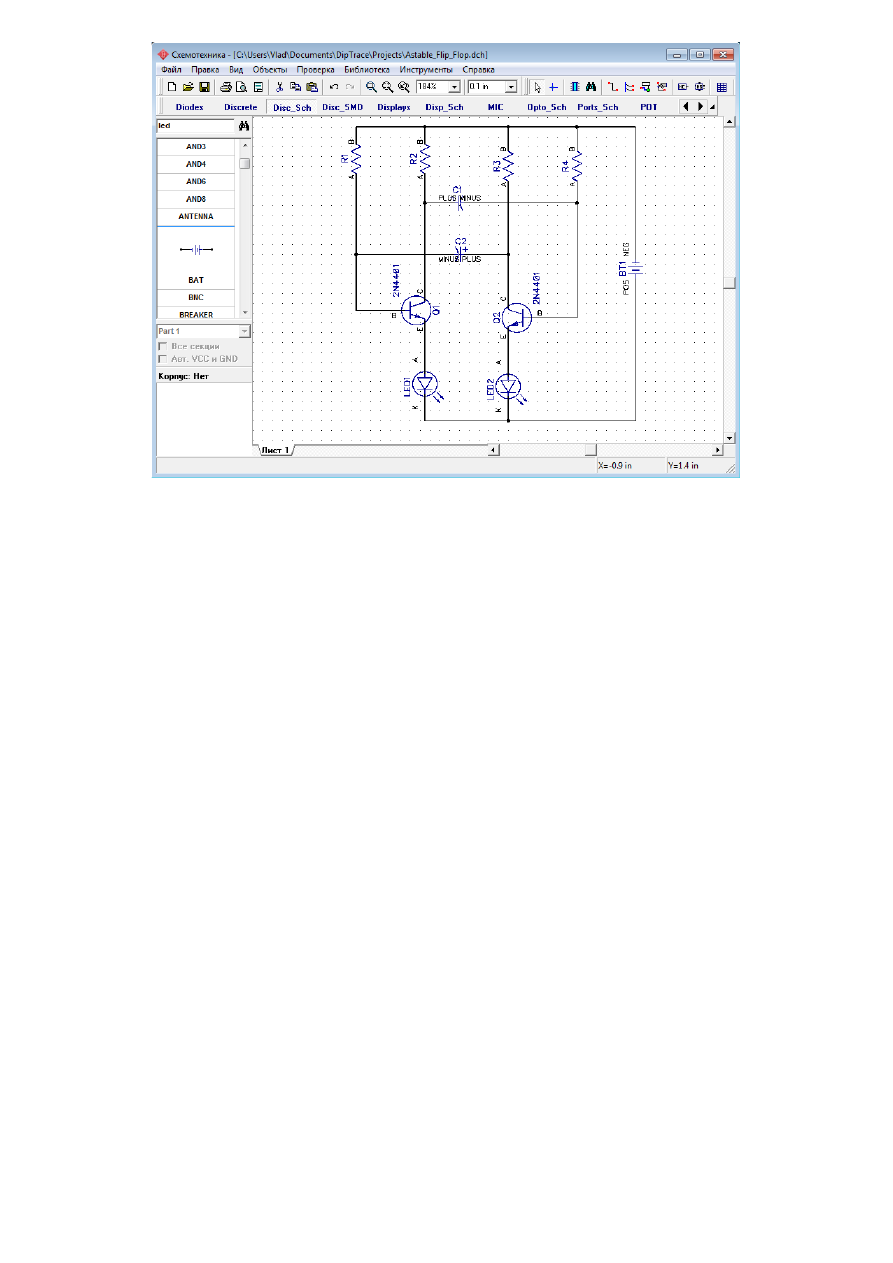

Соедините все элементы между собой согласно схеме (рис.7)
Рис. 7. Рабочее окно проекта
Если Вы хотите переместить существующую линию связи, установите курсор на ней (сеть
должна быть подсвечена и курсор покажет возможные направления перемещения), затем нажмите и
удерживайте левую кнопку мыши и переместите линию в новое положение. Заметьте, если Вы в
режиме "Установка связи" щелкните по существующей связи, Вы начнете создавать новую связь.
(Режим "Установка связи" автоматически активируется, если Вы щелкните по одному из выводов
компонента, также Вы можете выбрать этот режим "Объекты / Схема / Установка связи" или нажатием
соответствующей кнопки в верхней части окна). Если Вы хотите удалить связь (участок между двумя
узлами), установите курсор на связи, нажмите правую кнопку для открытия подменю, затем выберите
"Удалить связь". Для удаления участка связи выберите "Удалить линию" в подменю. Заметьте, что Вы
можете использовать "Шаг назад" для возвращения к предыдущей версии схемотехники.
Перед трассировкой печатной платы необходимо создать электрическую принципиальную схему
в Shematic. Затем файл схемотехники (*.dch) может быть открыт программой Редактор Плат PCB
Layout. Однако, еще более простой способ перейти от создания схемы к созданию платы, выбрать
"Файл / Преобразовать в плату" или нажать "Ctrl+B" прямо в Схемотехнике, после этого автоматически
откроется Редактор Плат PCB Layout с вашим проектом.
Но до того, как перейти непосредственно к редактированию платы, в появившимся диалоговом
окне нужно выбрать Схемотехнические правила, либо правила с другого проекта или специального
файла, которые будут применены к нашей плате.
Рассмотрим использование программы DipTrace PCB Layout или Редактор Плат для создания
печатной платы для нашей схемы. Вы можете скрыть панель слоев и менеджер проекта с помощью
горячей клавиши "F3", чтобы получить больше
свободного пространства на экране.
Разместите компоненты в соответствии с Вашими предпочтениями и правилами. Перемещение
компонентов производится путем перетаскивания его в нужное положение. Нажмите "Пробел" или
клавишу "R" для вращения компонента на 90 градусов. Если Вам нужно вращать компонент на другой
угол, не кратный 90 градусов, выберите компонент, сделайте щелчок правой кнопкой по нему и
