выберите "Задать угол" или "Режим вращения". Второй режим позволяет свободно вращать компонент
с помощью мыши на произвольный угол.
Можно использовать функцию авто-позиционирования или расстановки по списку после
преобразования схемы в плату, однако в этом нет необходимости для такой простой схемы. Мы
исследуем эти функции на более сложных платах в третьей части учебника.
Также заметьте, что Вы можете обновить Вашу плату из измененной схемы с сохранением
расстановки и трассировки установленных компонентов. Для этого выберите "Файл / Обновить
структуру из схемы", затем выберите измененный файл схемотехники. Обновление по компонентам
подразумевает использование скрытых идентификаторов для определения соответствия компонентов на
схеме и плате — этот режим работает если печатная плата получена непосредственно из Схемотехники.
Обновление по меткам компонентов использует метки для определения связи между
компонентами и корпусами. В этом случае, платы могут быть спроектированы отдельно, обновление по
меткам работает независимо. Обновление из исходной схемы — это обновление по компонентам из
исходной схемы (см. "Файл/ Информация о плате" чтобы узнать какая схема считается исходной).
Трассировка
Рассмотрим этапы трассировки печатной платы для электрической принципиальной схемы,
созданной в DipTrace Schematic (рис. 8).

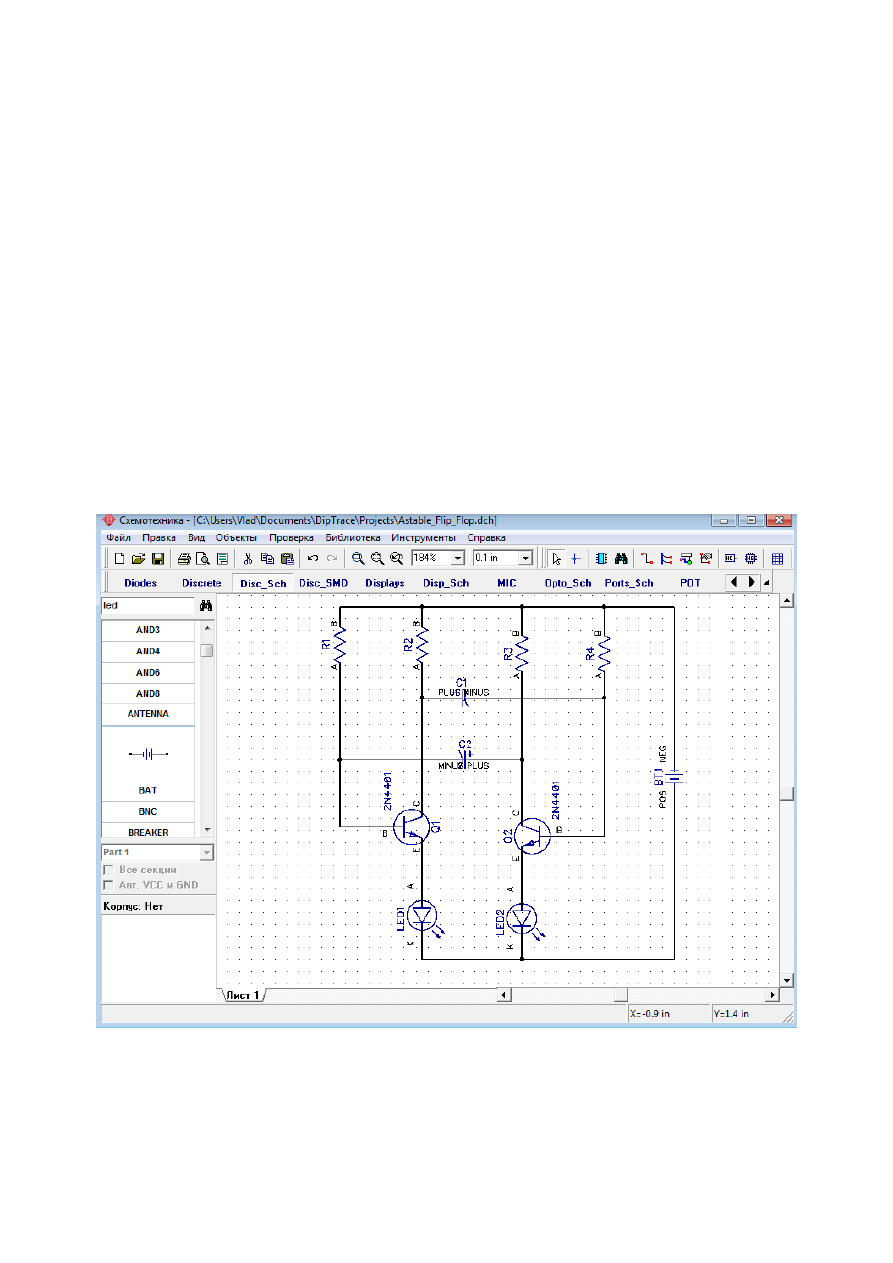

Рис.8. Схема
Подготовка к трассировке
В PCB Layout сделайте надписи корпусов видимыми: выберите "Вид / Надписи корпусов /
Основная / Метки". Эта команда позволяет показывать метки для всех компонентов, за исключением
компонентов с индивидуальными настройками. Если расположение надписей вам не подходит, нажмите
"Вид / Надписи корпусов /Основная / Выравнивание" и выберите более подходящее расположение.
Рекомендуется использовать векторные шрифты, однако допускается применение TrueType шрифтов
("Вид / Надписи корпусов / Шрифт").Для задания индивидуальных параметров для выбранных
компонентов — щелчок правой кнопкой по одному из них, затем выберите "Свойства", а в диалоговом
окне откройте вкладку "Надписи". Вы можете использовать "F10" или "Вид / Надписи корпусов /
Позиционирование" для перемещения надписей.
При использовании автотрассировщика область трассировки (многоугольник для сложных,
четырехугольник — для простых плат) создается автоматически в зависимости от ограничений
введенных в настройках автотрассировки. Но в большинстве случаев размеры платы строго определены
заранее. Поэтому они должны быть введены перед расстановкой компонентов и трассировкой.
Выберите "Объекты / Границы платы", или нажмите соответствующую кнопку на панели трассировки в
верхней части окна, затем щелкая левой кнопкой мыши задайте углы платы, щелкните правой кнопкой
для задания последней точки полигона и выберите "Ввод" (рис.9).

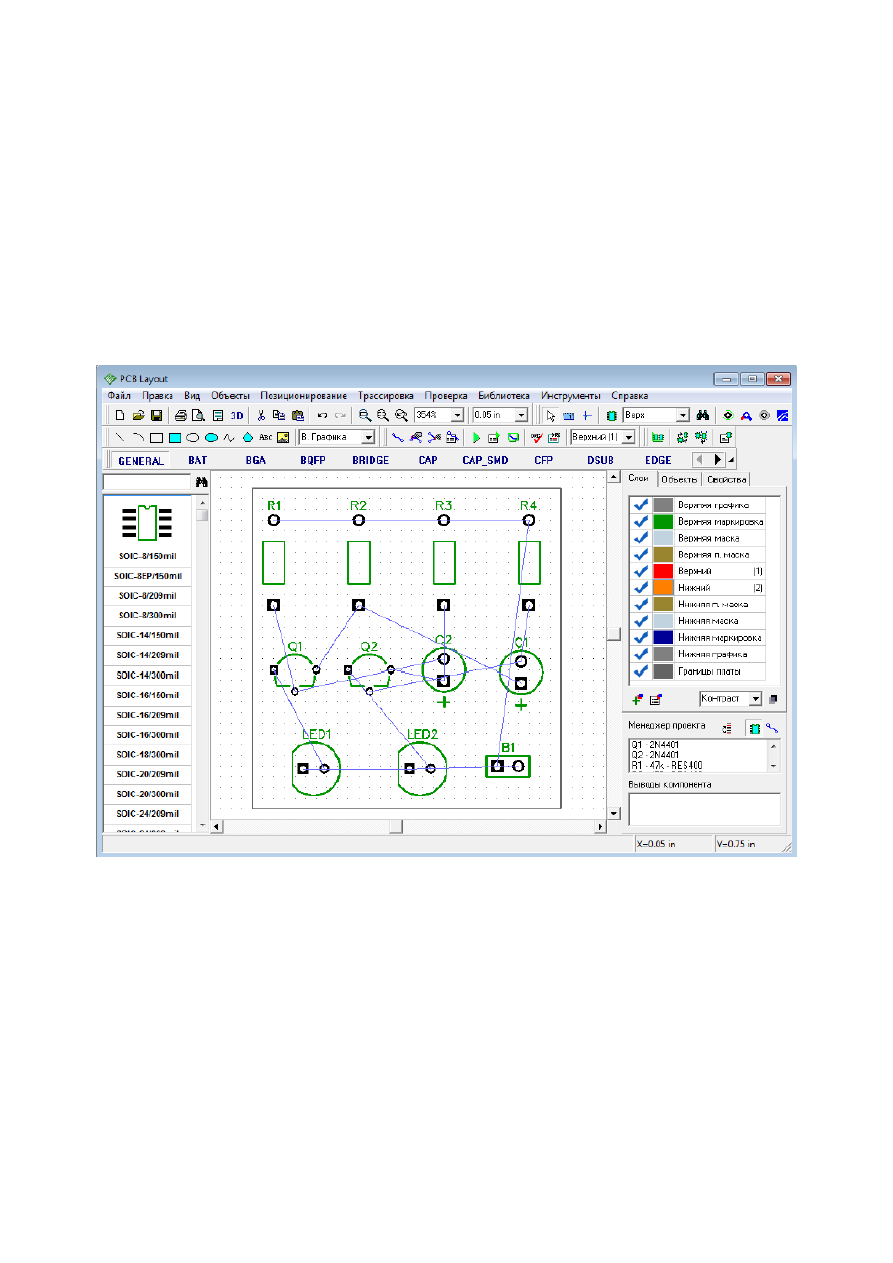

Рис. 9. Создание контура печатной платы
Также можно задать точки границ платы и/или размеры платы из диалогового окна "Границы
платы", выберите "Объекты / Координаты вершин" из главного меню
программы.
Автоматическая трассировка
DipTrace предлагает два автотрассировщика: высококачественный современный "Shape-based"
(автотрассировщик, на много превосходящий своих конкурентов из других САПР-пакетов) и простой
сеточный трассировщик, позволяющий трассировать несложные платы с перемычками.
Простые платы, как в примере, могут быть трассированы в одном (нижнем) слое, что дает
очевидные преимущества — эффективность и скорость получения конечного прототипа. При
односторонней трассировке дорожки, вероятно, будут длинее, чем при двухсторонней, однако, в
большинстве случаев, это не критично.
Теперь настроим параметры трассировки. Сперва убедитесь, что выбран "Shape Router", для
этого откройте "Трассировка / Выбор Автотрассировщика". Напротив активного трассировщика будет
стоять галочка. Далее автотрассировщик нужно настроить, выберите "Трассировка / Параметры
автотрассировки" из главного меню. Окно параметров автотрассировки отличается в зависимости от
выбранного автотрассировщика. В диалоговом окне "Shape-based" автотрассировщика, перейдите на
вкладку настроек, затем выберите опцию "Использовать приоритетные направления по слоям",
выберите верхний слой и измените направление для него на "Выкл.". Также возможно трассировать
однослойные платы с помощью сеточного трассировщика с перемычками, или без них (Настройки
сеточного трассировщика / "Использовать перемычки"). В примере, плата очень простая, поэтому
трассируем ее в одном слое без перемычек с помощью "Shape-based"-трассировщика.

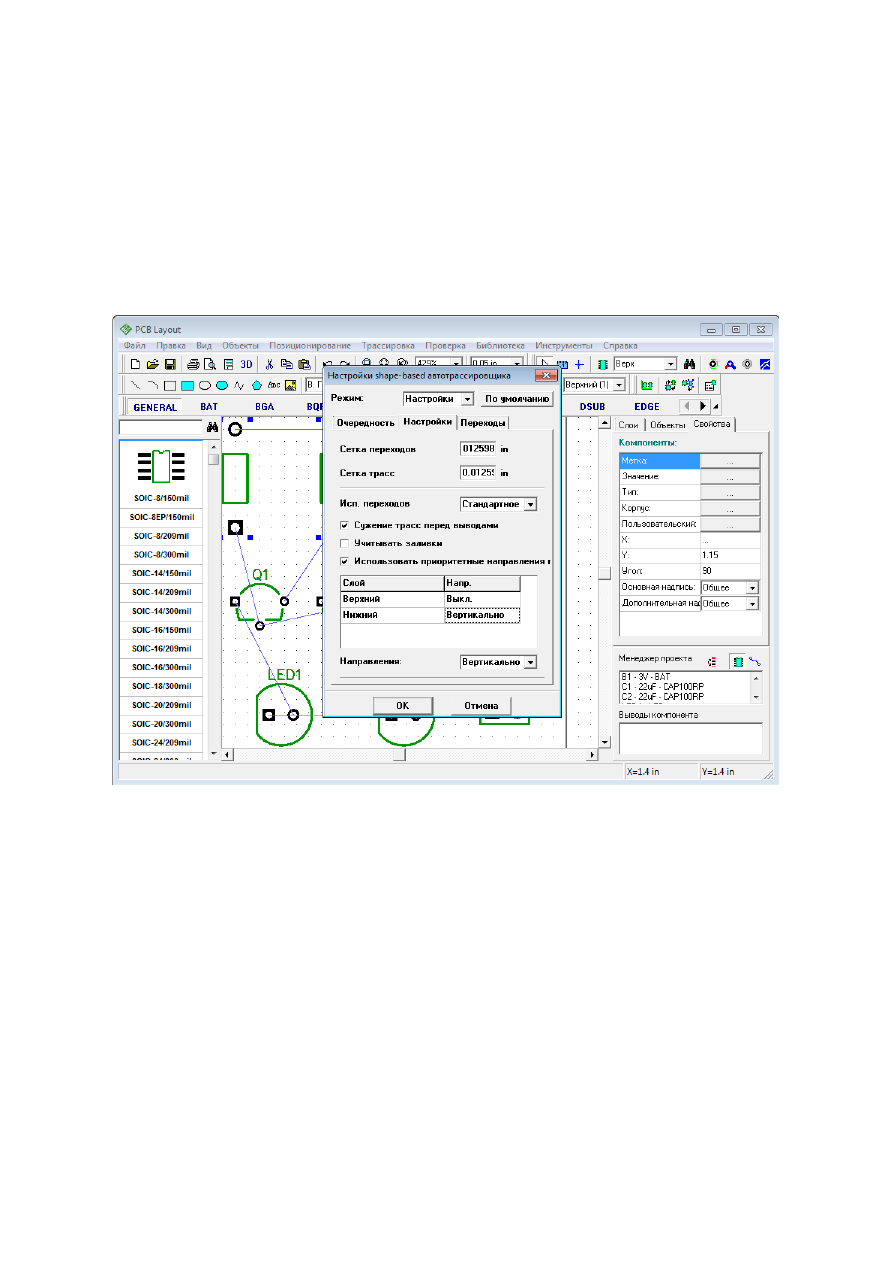

Рис. 10. Задание параметров трассировки
Нажмите OK, чтобы применить изменения и закрыть окно параметров автотрассировщика. Затем
выберите "Трассировка / Параметры трассировки" (рис.10). В этом окне можно поменять значения по
умолчанию для ширины трасс, зазоров между трассами и выводами, а также параметры межслойных
переходов. Можно нажать "Все Классы", чтобы открыть диалоговое окно классов сетей, или — "Все
Стили", чтобы открыть окно стилей переходов. Как работать с ними мы покажем немного позже. Также
можно установить некоторые другие параметры трассировки во вкладке "Настройки" (рис.11).
Рис.11. Задание параметров трассировки
Теперь запустите разводку платы с помощью: "Трассировка / Запуск", и плата будет
трассирована. Также для запуска автотрассировщика можно использовать горячие клавиши "Ctrl+F9"
(рис.12).
Рис.12. Трассировка печатной платы
Проверка ошибок трассировки (DRC) запускается автоматически после трассировки и
показывает все возможные ошибки, если они есть (красные и маджентовые круги). Для изменения
правил проверки нажмите "Проверка / Параметры проверки ошибок" в главном меню. Чтобы спрятать
отображаемые ошибки нажмите "Проверка / Скрыть ошибки трассировки". Также Вы можете отменить
автозапуск DRC после автотрассировки, просто уберите галочку "Трассировка / Выбор
Автотрассировщика / Запустить DRC после автотрассировки" в главном меню. В любом случае, как
работать с проверками проекта, мы покажем позже, поэтому не забегайте на перед.
4. Задание для самостоятельного выполнения
1. Установить единицы измерения – мм, установить размеры страницы А4 (297 х 210мм).
2. Установить рамку, заполнить ее.
3. Создать электрическую принципиальную схему согласно примеру.
4. Выполните трассировку печатной платы.
5. Разработать библиотеку корпусов (п. 2.1.1-2.1.4, 2.1.6 , 2.2.1-2.2.3 руководства DipTrace)
5. Отчет должен содержать:
1. Титульный лист.
2. Скрин экрана с электрической принципиальной схемой.
3. Скрин экрана с трассировкой печатной платы.
4. Скрины экрана с библиотекой корпусов.
6. Контрольные вопросы
1. Что такое электрическая принципиальная схема?
2. Что такое трассировка печатной платы?
3. Как выполняется трассировка печатной платы?
4. Какие способы выполнения трассировки печатной платы в DipTrace существуют?
5. Для чего предназначен пакет PCB Layout DipTrace?
6. Что такое трассировка печатной платы?
7. Как выполняется трассировка печатной платы?
8. Какие способы выполнения трассировки печатной платы в DipTrace существуют?
