4.5.3. GALILEO (Европейский Союз)
Галилео (Galileo) — европейский проект спутниковой системы на-
вигации. Европейская система предназначена для решения навигацион-
ных задач для любых подвижных объектов с точностью менее одного
метра. Помимо стран европейского сообщества достигнуты договорён-
ности на участие в проекте с государствами — Китай, Израиль, Южная
Корея. Кроме того, ведутся переговоры с представителями Аргентины,
Австралии, Бразилии, Чили, Индии, Малайзии, России и Украины.
Ожидается, что Галилео войдёт в строй в 2008, когда на орбиту буду
выведены все 30 запланированных спутников (27 операционных и 3 ре-
зервных). Космический сегмент будет дополнен наземной инфраструк-
турой, включающей в себя два центра управления и глобальную сеть пе-
редающих и принимающих станций.
Космический сегмент базируется на орбитальной группировке из 30
средневысотных спутников (MEO) и обеспечивает глобальное покрытие
территории земного шара. Орбитальная группировка Galileo оптимизи-
рована для обслуживания территорий, находящихся в высоких широтах.
Первый спутник системы Галилео был доставлен на космодром
Байконур 30 ноября 2005 г. 28 декабря 2005 г. с помощью ракеты-
носителя «Союз-ФГ» космический аппарат GIOVE-A (Galileo In-Orbit
Validation Element) был выведен на расчётную орбиту высотой более
23000 км с наклонением 56°. Масса аппарата составляет 700 кг, габарит-
ные размеры: длина – 1,2 м, диаметр – 1,1 м, срок активного существова-
ния - 12 лет.
Вопросы для самопроверки:
1. Перечислите основные принципы организации системы спутникового пози-
ционирования Galileo (Европейский Союз).
2. Какое число спутников Galileo обеспечивают непрерывную навигацию по
всей территории Земного шара?
создан в pdfFactory Pro пробной версии
72
ГЛАВА 5. АППАРАТНО- ПРОГРАММНЫЕ СРЕДСТВА ГИС
Компьютерное обеспечение географических информационных сис-
тем включает аппаратную и программную части.
Аппаратная часть ГИС включает компьютер (или несколько сетевых
компьютеров с центральным сервером) и компьютерную периферию как
для ввода данных в ГИС (мышь, клавиатура, дигитайзер, сканер, фото-
грамметрические станции, цифровые фото и видеокамеры, геодезические
приборы, GPS-приемники и др.), так и для вывода данных из ГИС (мони-
тор, принтер, плоттер, мультимедийный проектор и др.), рис.49.

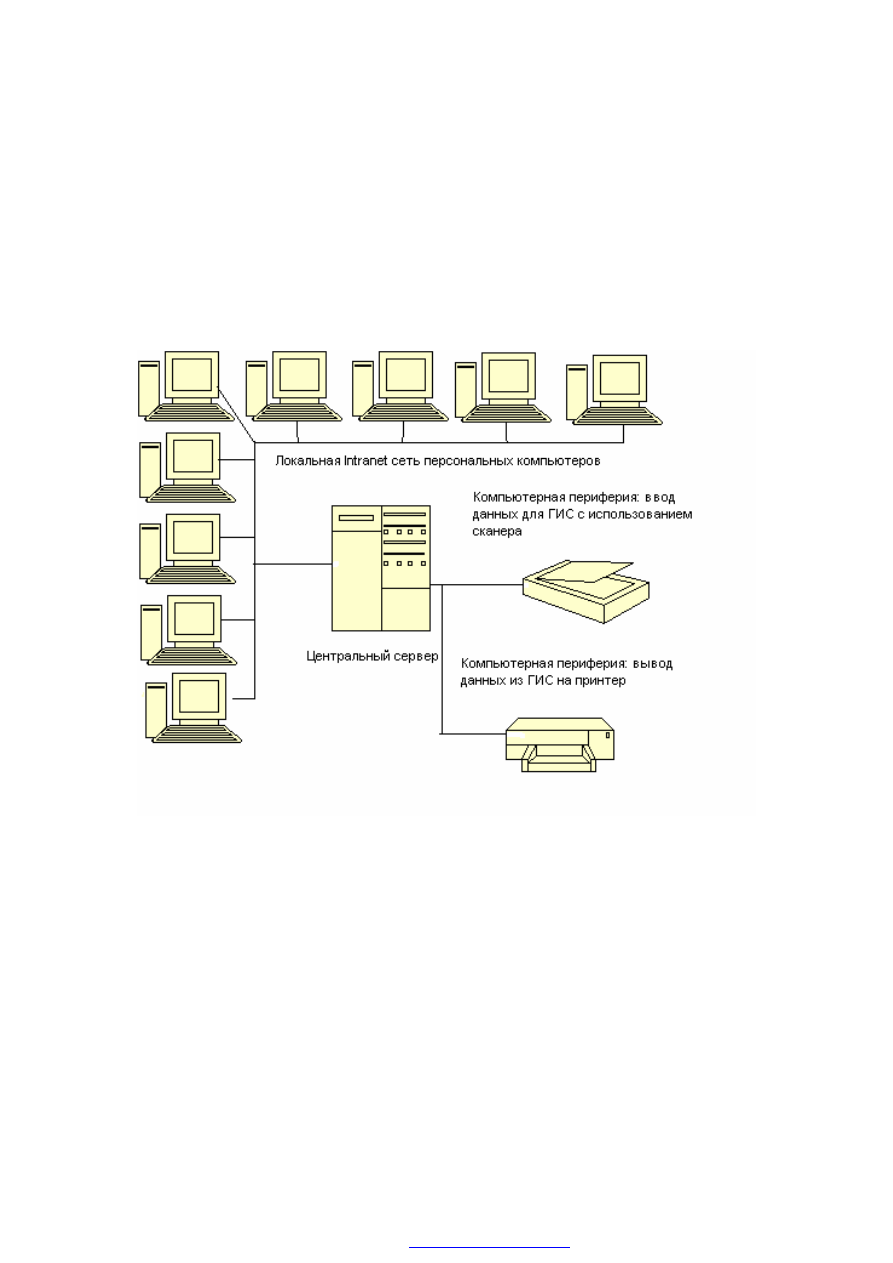

Рис.49. Фрагмент аппаратной части ГИС
Программная часть ГИС включает операционную систему
(WINDOWS, UNIX и др.) и специализированное коммерческое про-
граммное обеспечение для ГИС.
В настоящее время государственные, коммерческие и частные орга-
низации в большинстве случаев используют не собственные программ-
ные разработки по географическим информационным системам, а поку-
пают лицензионные «коробочные» программные продукты, созданные
известными производителями, табл.3.
Таблица 3
создан в pdfFactory Pro пробной версии
73
Примеры коммерческого программного обеспечения для ГИС
Фирма производи-
тель программного
ГИС обеспечения
Название программного
продукта
Сайт фирмы
ESRI
ArcGIS
КБ "Панорама
ГИС Панорама
MapInfo
MapInfo Professional ®
Autodesk
AutoCAD® Map 3D
БГУ
MapManager
Число ведущих мировых производителей программного обеспече-
ния по ГИС возглавляет компания ESRI Inc. (США) (www.esri.com). Од-
ним из последних и популярных коммерческих ГИС-продуктов ESRI Inc.
является ArcGIS.
Самая последняя версия ArcGIS доступна в трех комплектациях под
тремя разными именами в зависимости от функциональности:
§ ArcView (простая, стандартный набор ГИС-инструментов)
§ ArcEditor (функциональная, профессиональный набор ГИС-
инструментов)
§ ArcInfo (продвинутая; промышленный набор ГИС-инструментов).
Однако, независимо от комплектации ArcGIS будет содержать по
крайней мере три основных программных обеспечения: «ArcCatalog»,
«ArcMap» и «ArcToolbox».
ArcCatalog напоминает распространенный менеджер файлов –
«Проводник» операционной системы Windows. В ArcCatalog можно про-
сматривать как пространственные, так и атрибутивные данные ГИС, в
том числе и трехмерные. В ArcCatalog можно создавать файлы, папки,
специальные метаданные, описывающие географические данные. Если
данные являются файлом карты, то через двойной щелчок можно карту
можно открывать в ArcMap.
ArcMap — основное программное обеспечение пакета ArcGIS. Ис-
пользуя ArcMap можно создавать и редактировать карту, слои, таблицы
и диаграммы. Можно выполнять анализ и запрос как пространственных,
так и атрибутивных данных.
Непосредственно обрабатывающие пространственную и атрибутив-
ную информацию инструменты сконцентрированы в ArcToolbox. В
ArcToolbox содержатся коллекции инструментов анализа, например по
экстракции геообъектов, выполнению оверлейных операций, расчетов
близости, статистики, построению поверхностей, конвертированию фор-
матов данных и многие другие.
Если ArcGIS содержит ArcScene, то возможно построение по гео-
графическим данным трехмерных изображений.
создан в pdfFactory Pro пробной версии
74
Большим преимуществом пользователей программных продуктов
ESRI является возможность использовать достижения мирового геоин-
формационного сообщества. Множество интересных разработок свобод-
но предоставляется их авторами на сайте arcscript.esri.com.
Известными производителями программного ГИС-обеспечения вы-
ступают также фирмы КБ "Панорама, MapInfo, Autodesk.
На белорусском рынке для обеспечения работ горнодобывающей
промышленности используется ГИС MapManager от БГУ [6]. Разработа-
ны также приложения MapManager для нефтеразведки, которые включа-
ют программные комплексы для построения карт изобар, структурных
карт и подсчета запасов нефтяных месторождений, оценки нефтеизвле-
чения.
Вопросы для самопроверки:
1. Назовите основные компоненты компьютерного обеспечения географиче-
ских информационных систем.
2. Перечислите составные части аппаратной компоненты ГИС.
3. Перечислите составные части программной компоненты ГИС.
4. Назовите ряд коммерческих программных продуктов для ГИС.
5. Назовите ведущего мирового производителя программного обеспечения по
ГИС.
6. Приведите пример разработки ГИС от БГУ.
5.1. Ввод данных в ГИС
5.1.1. Дигитайзерный ввод векторных данных
Дигитайзеры – цифровые планшеты со свободным курсором, свя-
занным с персональным компьютером. С использованием дигитайзеров
выполняется векторизация по бумажным (пластиковым или др.) ориги-
налам (аналоговым картам) без предварительного сканирования с разме-
ром оригинала от А 3 до А 0. Аналоговая карта устанавливается на по-
верхности дигитайзера как показано на рис.50.

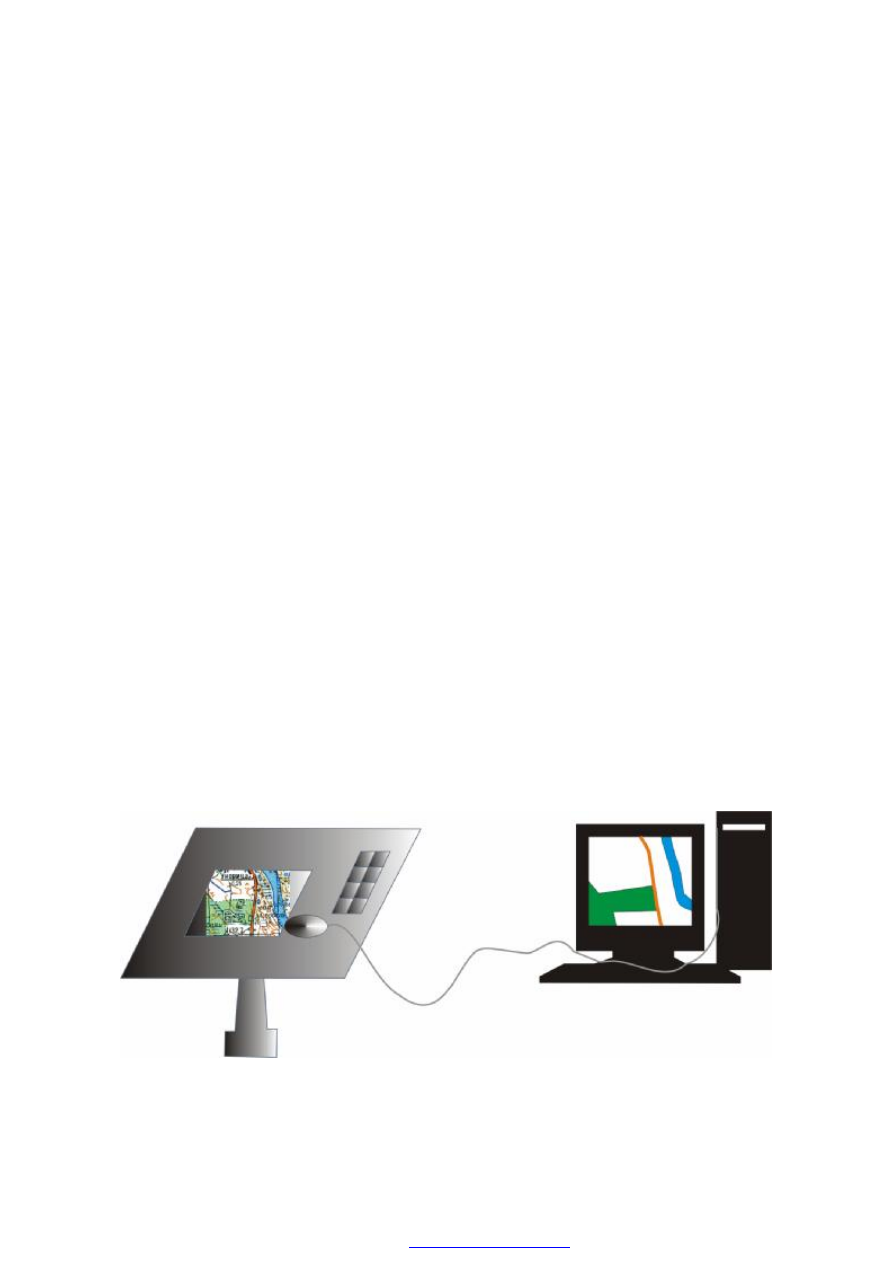

Рис.50. Схема дигитайзерного ввода векторных данных
создан в pdfFactory Pro пробной версии
75
Работа по дигитализации, т.е. созданию векторного изображения,
включает несколько этапов:
Шаг 1. На цифровом планшете устанавливается аналоговая карта.
Шаг 2. Координатные маркеры (тики) в четырех углах этого листа
карты должны быть оцифрованы дигитайзером и введены в персональ-
ный компьютер вместе с координатами.
Шаг 3. Выполнение послойной оцифровки аналоговой карты (т.е.
последовательное создание векторных слоев рельефа, гидрографии и
т.д.).
Шаг 4. Редактирование ошибок цифрования таких как недоводы,
переводы, отклонения, дубликаты и др.
Шаг 5. Выполнение преобразований из координат дигитайзера в
географические координаты для загрузки в пространственную базу дан-
ных ГИС.
Основные ошибки цифрования обуславливаются следующими при-
чинами:
§ Механические повреждения аналоговой карты.
§ Наличие разного рода ошибок в самом оригинале аналоговой кар-
ты.
§ Несоответствие соседних листов карты.
§ Человеческий фактор, т.е. ошибки ввода данных оператором и т.д.,
рис.51.

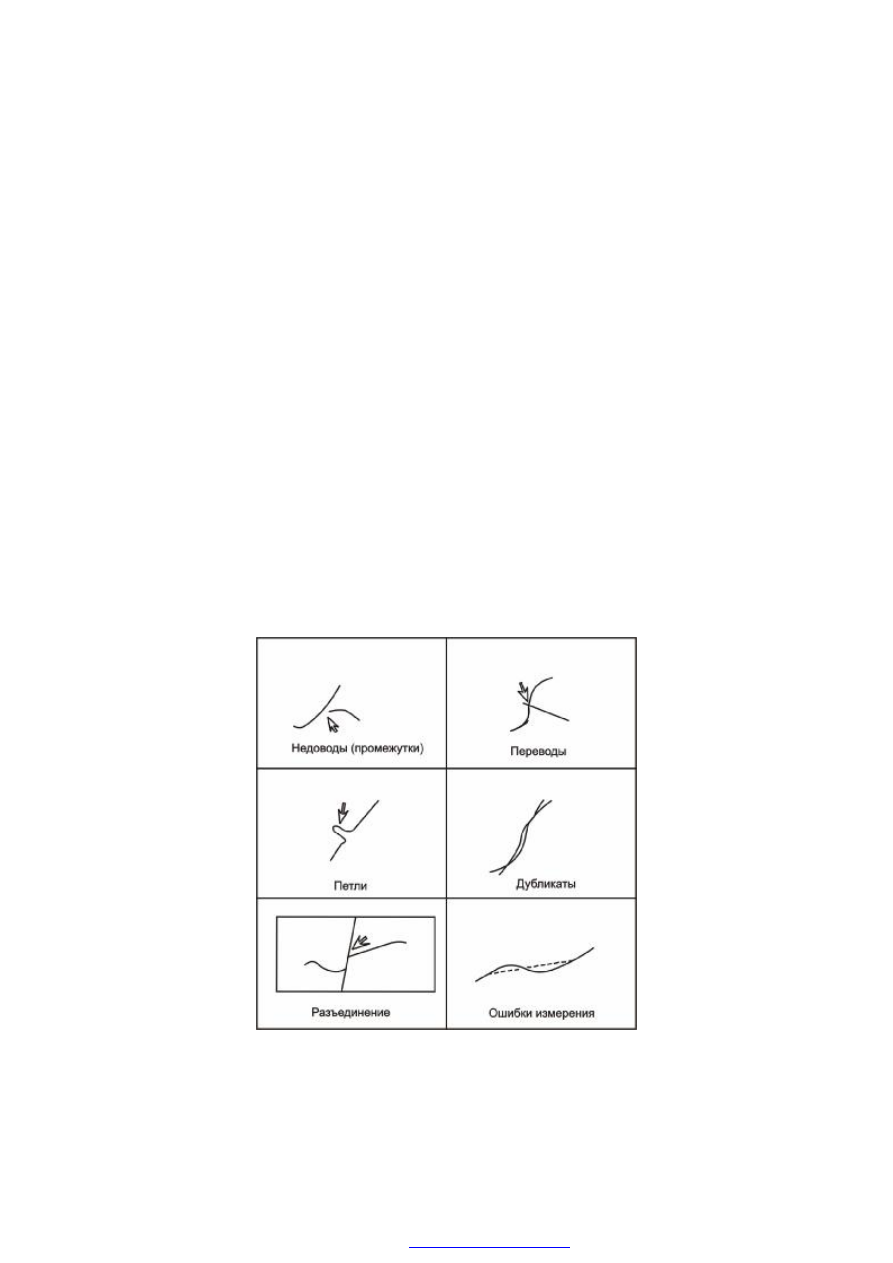

Рис.51. Типичные ошибки цифрования
