81
Струйные плоттеры делятся по типу струйной системы на два клас-
са: термоструйные и пьезоэлектрические.
Фирмы HP, Encad и ColorSpan применяют в своих плоттерах термо-
струйные головки, а EPSON и Roland — пьезоэлектрические. При этом
сторонники термоструйной технологии делают акцент на увеличении
скорости работы, а сторонники пьезоэлектрических головок — на более
высоком качестве оттисков: под качеством подразумевается более высо-
кое разрешение, расширенный диапазон применяемых чернил и более
точное управление размером впрыскиваемой капли.
Условно широкоформатные принтеры можно разделить на две кате-
гории. Первая — устройства с максимальным форматом печати до A2,
вторая — с носителями формата A0 и выше. Первая группа в своем
большинстве позиционируется как решения для окончательной печати и
распечатки цветокоррекций. Эти устройства обладают большим разре-
шением, и многие из них являются многокрасочными (шесть и более
цветов). С учетом невысокой стоимости таких плоттеров их может по-
зволить себе даже небольшая фирма. Устройства, входящие во вторую
группу, обычно имеют более низкое разрешение и ориентированы на
большой размер носителей. Данные устройства имеют более высокую
цену по сравнению с плоттерами первой группы.
Скорость плоттеров рассчитывается в основном в зависимости от
используемого режима печати. Большинство устройств имеют от двух до
десятка различных режимов печати, таких как печать с максимальным
качеством, печать с максимальной скоростью, печать с уменьшенным
расходом той или иной краски. Также скорость зависит от типа исполь-
зуемого при печати носителя, например, в случае применения толстых
носителей (например, картон) скорость значительно падает по сравне-
нию с простыми носителями.
Из известных моделей плоттеров для ГИС рынок компьютерной пе-
риферии предлагает модели HP Designjet T, Epson Stylus Pro 9600, Canon
Bubble Jet W7200 и W7250, Roland SOLJET PRO II EX, MIMAKI JV2-II
Solvent и.др.
Хотя использование трехмерной печати в ГИС, по данным Wohlers
Report, не является характерным, появление технологии DESIGNMate
CX от Contex предоставляет картографам, геодезистам и ГИС - специа-
листам множество уникальных возможностей. Например, технология
DESIGNMate CX позволяет реализовать трехмерную модель, созданную
средствами
практически
любого
программного
обеспечения
(www.sapr.ru/article.aspx?id=16185&iid=760), рис.55.
создан в pdfFactory Pro пробной версии
82

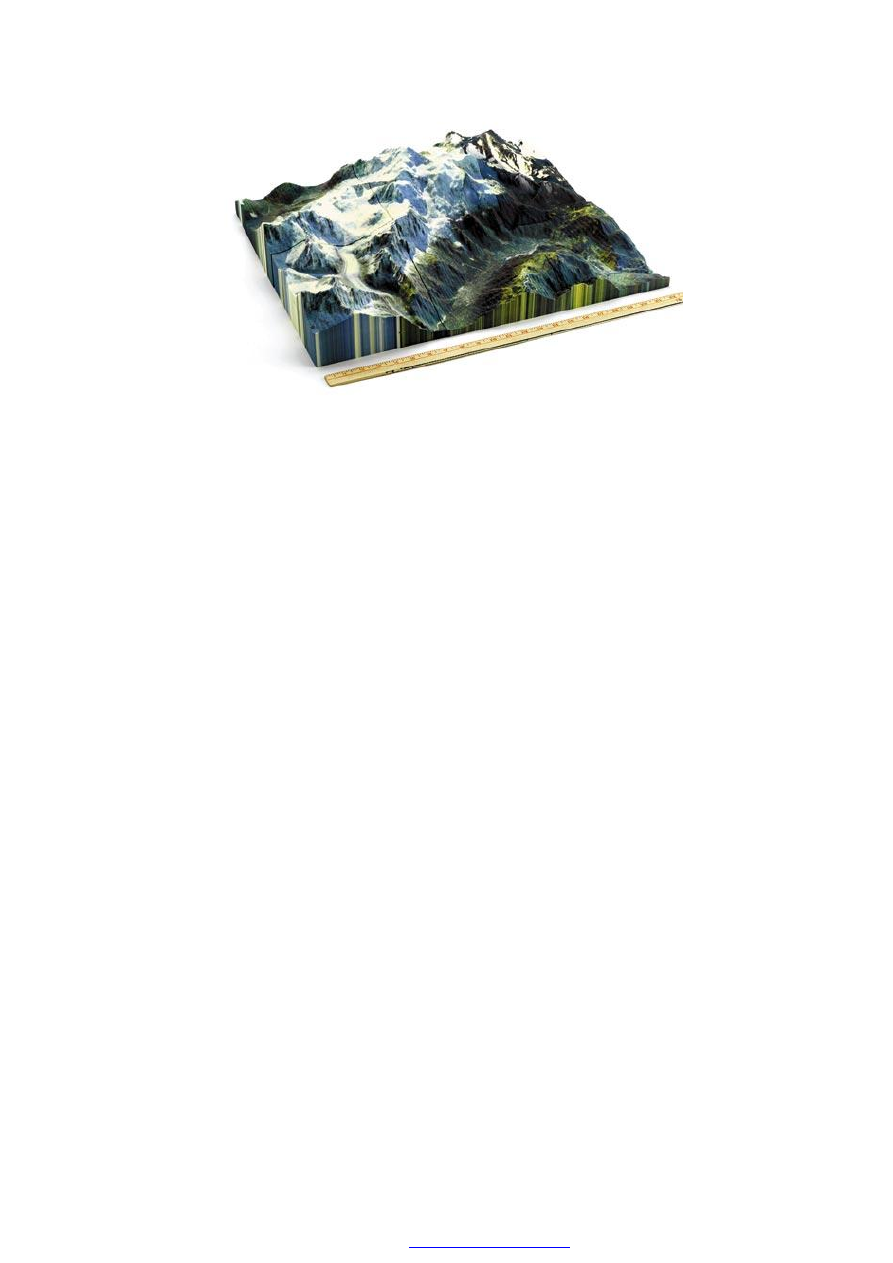

Рис.55. Цифровая модель рельефа, созданная по технологии DESIGNMate CX
Трехмерное моделирование в сфере геоинформационных техноло-
гий наиболее перспективно в сфере градостроительных приложений,
конструирования и демонтажа зданий и сооружений, оценки последст-
вий воздействий на окружающую среду. 3D-принтеры позволяют в крат-
чайшие сроки, без каких-либо ограничений и с минимальными погреш-
ностями создавать планы любой местности, планы и модели подземного
пространства.
Геоинформационная технология DESIGNMate CX от Contex в корне
меняет подход к работе с клиентами. Теперь ГИС-специалисты могут
просто и быстро, без использования специальных материалов создавать и
наглядно демонстрировать трехмерные модели геообъектов.
Вопросы для самопроверки:
1. Перечислите компьютерную периферию для вывода данных из ГИС.
2. Какие требования предъявляются для компьютерной периферии для вывода
данных из ГИС.
3. Назовите общие важные характеристики плоттеров для ГИС.
4. Назовите классы струйных плоттеров.
5. На какие категории делятся плоттеры по формату печати?
6. Назовите известные модели плоттеров для ГИС.
7. Перечислите преимущества использования трехмерной печати в ГИС.
создан в pdfFactory Pro пробной версии
83
ГЛАВА 6. ГИС-ПРИЛОЖЕНИЯ
6.1. Примеры успешных ГИС
В настоящее время насчитывается множество примеров эффектив-
ного использования ГИС для решения задач территориального планиро-
вания и управления. Рассмотрим типичный пример успешного совре-
менного комплексного корпоративного ГИС-проекта.
Так по материалам доклада компании Chevron Energy Technology
[5]. ГИС используются в следующих этапах работы компании. В секторе
разведки и добычи геологи используют ГИС в качестве инструмента
для понимания геологической истории района. Они также создают карты
рельефа с отмывкой, которые содержат топографию и геологические
формации. На карты могут наноситься и разные типы данных, такие как
выходы нефтеносного пласта, реки, геологические сдвиги, скважины и
данные сейсмики.
В секторе транспортировки и хранения ГИС широко использует-
ся при управлении трубопроводами. Создаваемые в ГИС модели исполь-
зуются для управления, мониторинга и планирования обслуживания всех
сегментов сети трубопроводов Chevron, рис.56.

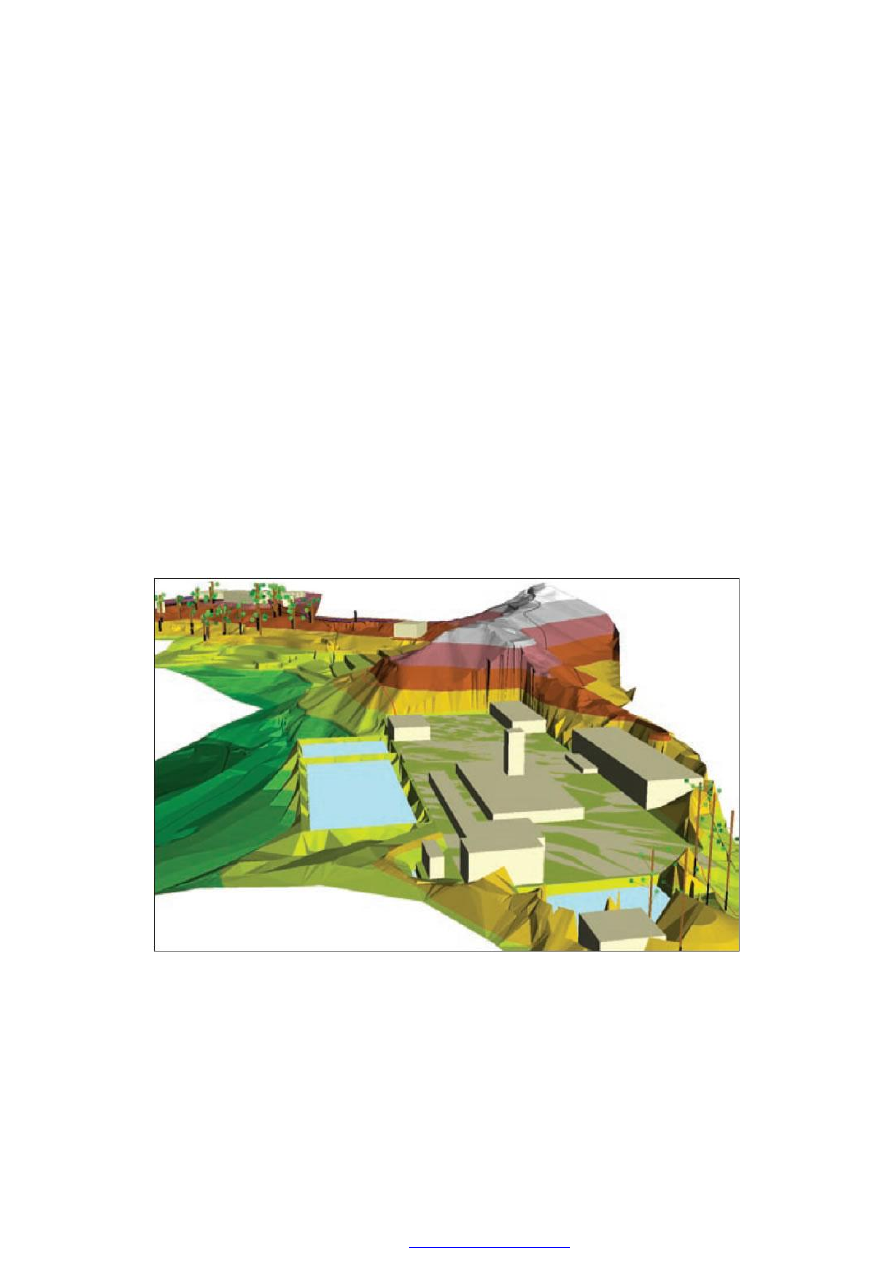

Рис. 56. Картирование данных по трубопроводам, цифровые модели рельефа и линий
стока, данные полевых обследований помогают оценить факторы риска и за-
ранее подготовиться к возможным аварийным ситуациям [5]
ГИС-приложения сектора переработки и сбыта нефтепродуктов
могут использоваться для планирования розничного рынка. Например,
создан в pdfFactory Pro пробной версии
84
команда ГИС Южноафриканского отделения Chevron (SASBU) создала
карту, показывающую наиболее привлекательные для маркетинга рай-
оны в Южной Африке и место компании в конкурентной борьбе за эти
рынки. Карта дорог и заправочных станций используется для отображе-
ния торговых представительств, связанных с этими наиболее перспек-
тивными районами. Добавление новых слоев к карте позволяет аналити-
кам обдумывать рост объемов продаж, демографические профили, барь-
еры для доступа и стратегии конкурентной борьбы. Затем аналитики мо-
гут определить рыночные стратегии, которые необходимо применять для
каждого района.
Бизнес-менеджер может включать в анализ и другие карты. Южная
Африка является регулируемым рынком с более чем 350 самостоятель-
ными округами (магистратами), и в каждом из них определена своя базо-
вая цена на бензин. Для лучшей ориентации в государственной структу-
ре ценообразования создана карта, показывающая различные определяе-
мые правительством ценовые зоны. Используя единый набор тематиче-
ских слоев, с помощью ГИС можно рассчитать маршруты и расстояния,
которые должны проехать бензовозы компании, чтобы доставить топли-
во на заправочные станции в разных районах. Менеджеры по сбыту мо-
гут использовать эти данные для оптимизации развозки топлива.
Команда ГИС также предоставляет поддержку отделам безопасно-
сти и охраны окружающей среды Chevron. Средства ГИС используют-
ся при анализе и в ходе ликвидации аварий. Например, был случай, когда
молния попала в цистерну и воспламенила 200 000 баррелей неочищен-
ной нефти. Тогда команда ГИС Chevron Nigeria Limited (CNL) предоста-
вила карту индекса уязвимости окружающей среды, которая стала осно-
вой отчета по оценке последствий аварии.
Вопросы для самопроверки:
1. На примере работы компании Chevron Energy Technology перечислите ос-
новные направления применения ГИС.
2. Опишите применение ГИС в секторе разведки и добычи компании Chevron
Energy Technology.
3. Опишите применение ГИС в секторе транспортировки и хранения компа-
нии Chevron Energy Technology.
4. Опишите применение ГИС в секторе переработки и сбыта нефтепродук-
тов компании Chevron Energy Technology.
5. Опишите применение ГИС в секторе бизнес-менеджмента компании
Chevron Energy Technology.
6. Опишите применение ГИС в отделе безопасности и охраны окружающей
среды компании Chevron Energy Technology.
создан в pdfFactory Pro пробной версии
85
6.2. Земельные информационные системы
В повседневной жизни государственные службы, юридические лица
и частные владельцы нуждаются в информации о земле. Решение целого
ряда вопросов о правах на землю, о выделении земельных участков под
жилую, коммерческую, промышленную застройки и объекты инженер-
но-транспортной инфраструктуры нуждается в точной и актуальной ин-
формации о земельных ресурсах. В этой связи на базе технологии гео-
графических информационных систем создаются земельные информаци-
онные системы (ЗИС).
Основу ЗИС составляет земельный кадастр, т.е. официальный ре-
гистр собственности и информации о границах и состоянии земельных
участков.
Например, ЗИС Республики Беларусь представляет собой географи-
ческую информационную систему с земельно-кадастровым содержани-
ем, рис.57.

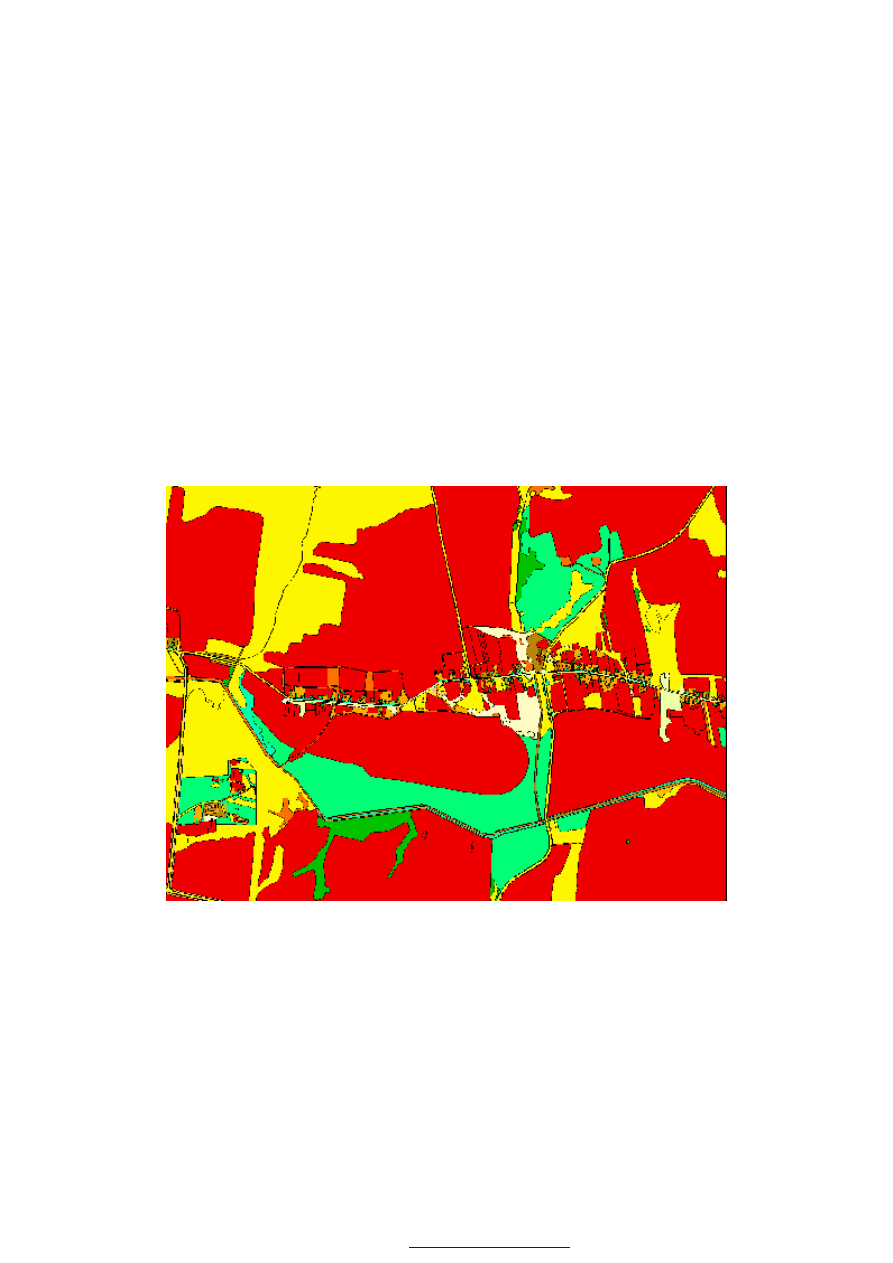

Рис.57. Фрагмент земельно-информационной системы
Дзержинского района (Беларусь)
Цель эксплуатации ЗИС Республики Беларусь – поддержание в ра-
ботоспособном состоянии достоверной и актуальной базы данных о со-
стоянии и использовании земельных ресурсов соответствующих районов
(городов), областей и Республики Беларусь в целом для обеспечения ре-
шения задач, стоящих перед землеустроительной службой. Например, по
создан в pdfFactory Pro пробной версии
