1.3. Классификация ГИС
ГИС могут быть классифицированы по следующим признакам [23]:
по назначению в зависимости от целевого использования и характера
решаемых задач; по проблемно-тематической ориентации в зависимости
от области применения; по территориальному охвату в зависимости от
масштабного ряда цифровых картографических данных, составляющих
базу данных ГИС; по способу организации географических данных в за-
висимости от форматов ввода, хранения, обработки и представления кар-
тографической информации, рис.3-6.

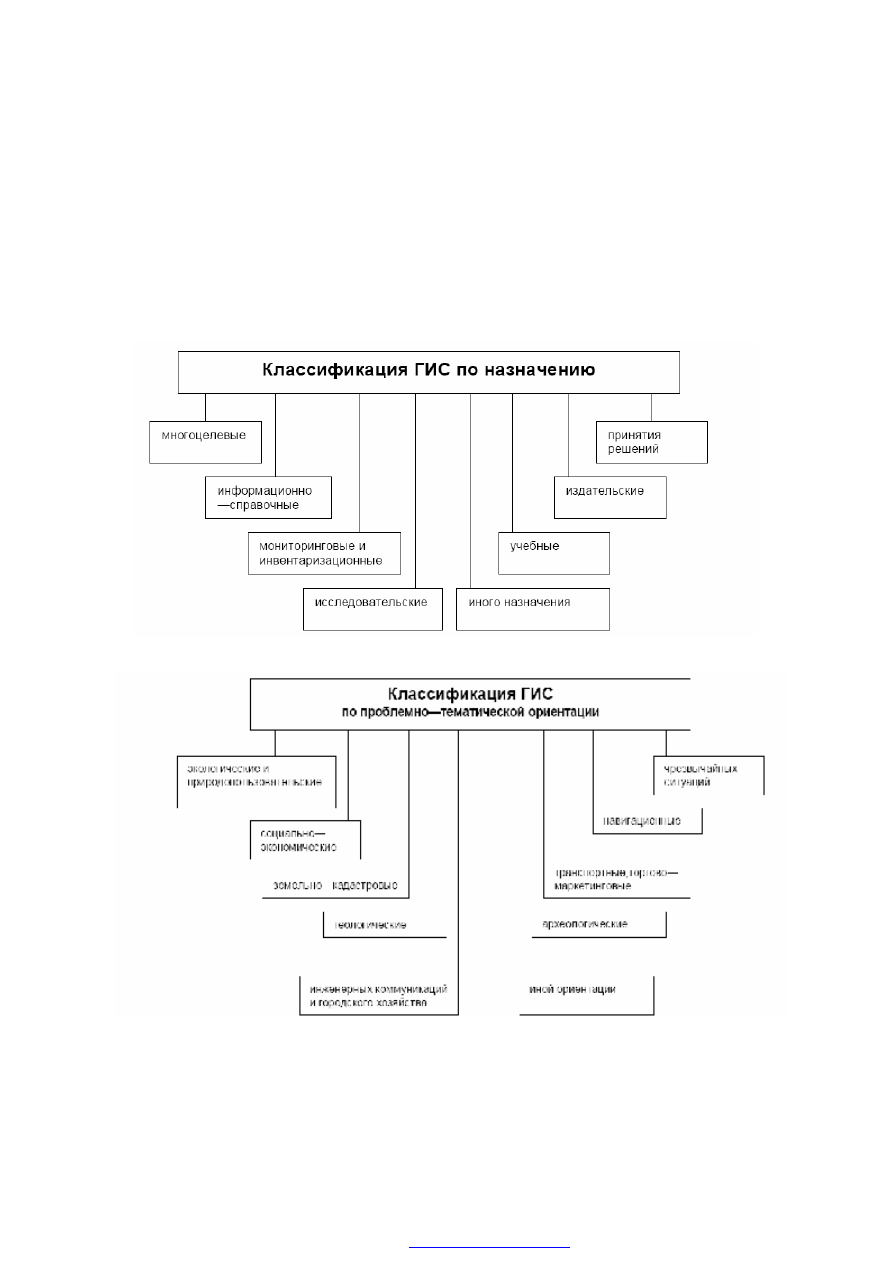

Рис.3. Классификация ГИС по назначению
Рис.4. Классификация ГИС по проблемно-тематической ориентации
создан в pdfFactory Pro пробной версии
12

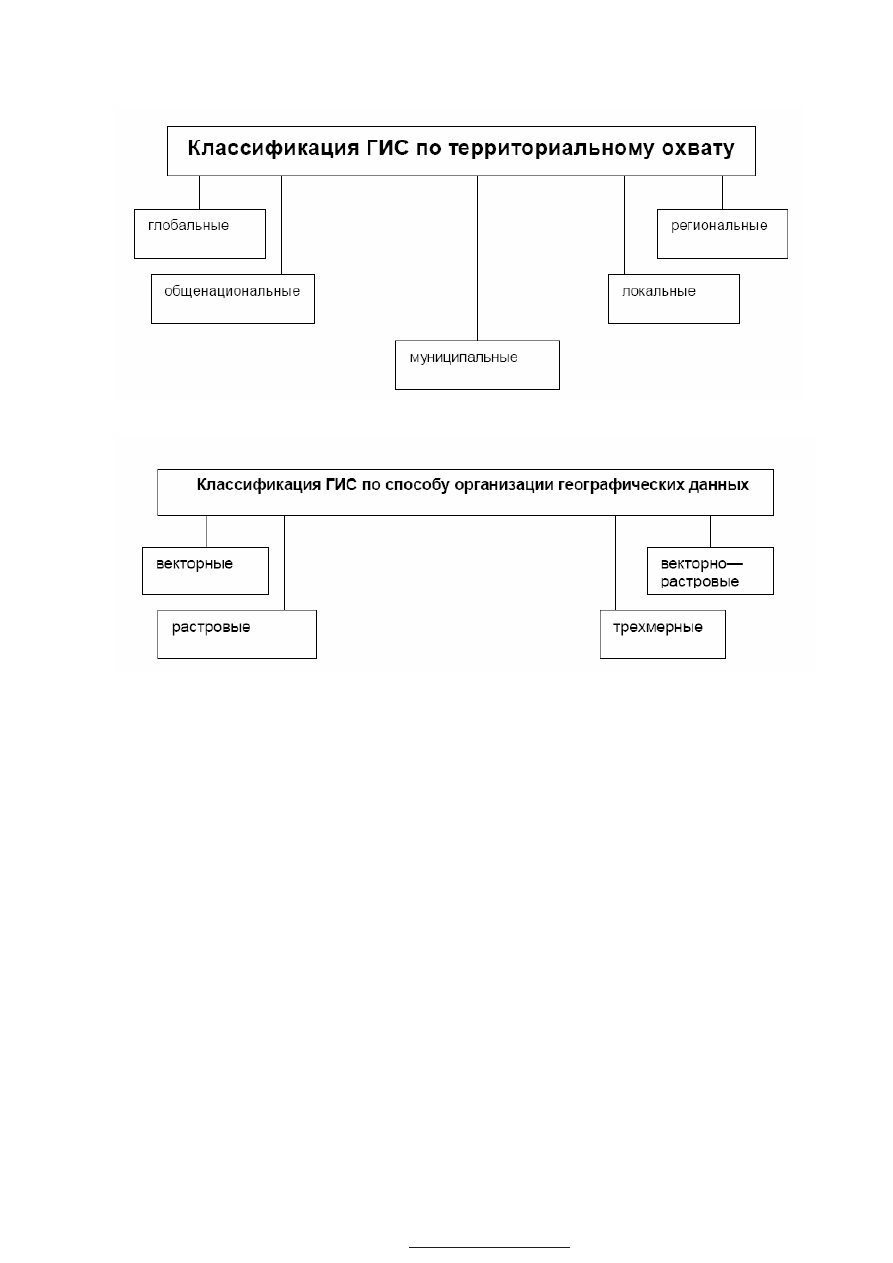

Рис.5. Классификация ГИС по территориальному охвату
Рис.6. Классификация ГИС по способу организации географических данных
Вопросы для самопроверки:
1. По каким признакам классифицируются ГИС?
2. По каким признакам классифицированы земельно-кадастровые ГИС?
3. По каким признакам классифицированы инвентаризационные ГИС?
4. По каким признакам классифицированы региональные ГИС?
5. По каким признакам классифицированы растровые ГИС?
создан в pdfFactory Pro пробной версии
13
ГЛАВА 2. ОРГАНИЗАЦИЯ ИНФОРМАЦИИ В ГИС
2.1. Пространственные данные в ГИС
Согласно существующей терминологии в ГИС любой конкретный
или абстрактный объект реального мира, который может быть определен
однозначным содержанием и границами и описан в ГИС в виде набора
геоданных, носит название реального пространственного объекта
(Spatial Entity Object) или географического объекта (Geographic
Entity) [23].
Географические объекты в ГИС представляются в виде набора про-
странственных и атрибутивных данных с общим названием географиче-
ские данные (Geographic data).
Географические данные содержат четыре интегрированных компо-
нента:
§ Географическое положение (размещение) пространственных объ-
ектов представляется 2—х, 3—х или 4—х мерными координатами в гео-
графически соотнесенной системе координат (широта/долгота).
§ Атрибуты − свойство, качественный или количественный признак,
характеризующий пространственный объект (но не связанный с его ме-
стоуказанием).
§ Пространственные отношения определяют внутренние взаимо-
отношения между пространственными объектами (например, направле-
ние объекта А в отношении объекта В, расстояние между объектами А и
В, вложенность объекта А в объект В).
§ Временные характеристики представляются в виде сроков полу-
чения данных, они определяют их жизненный цикл, изменение местопо-
ложения или свойств пространственных объектов во времени.
Для представления пространственных данных в ГИС используются
формализованные системы представления географических данных, т. е.
определенные способы цифрового описания пространственных объектов.
Наиболее распространенными способами цифрового описания про-
странственных объектов являются:
§ векторное представление (точки, линии, полигоны);
§ растровое представление (ячейки, сетки), рис.7.
создан в pdfFactory Pro пробной версии
14
а) б)

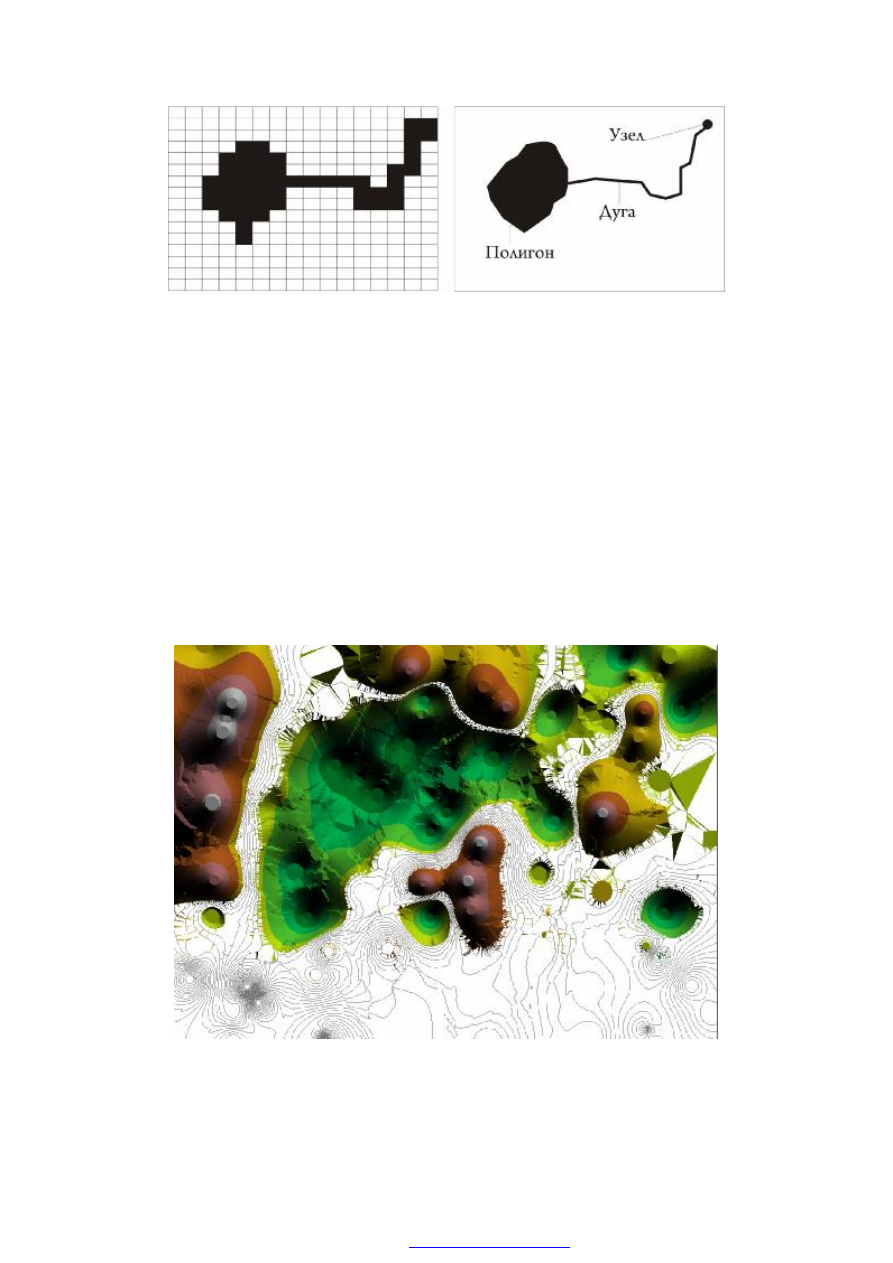

Рис.7. Растровая (а) и векторная (б) модели данных
Дополнительно в ГИС используется грид—модель, в которой рас-
тровые геообъекты имеют атрибутивную таблицу и векторная модель
TIN (Triangulated Irregular Network), которые используются для по-
строения и анализа поверхностей. Например, TIN-модель рельефа пред-
ставляет собой многогранную поверхность - нерегулярную сеть тре-
угольников, вершинами которых являются исходные опорные точки, а
также точки метрики структурных линий (хребты, линии водотока, авто-
магистрали и т.п.) и площадей заполнения постоянным значением (вод-
ные поверхности с постоянной высотой). Исходные точки для построе-
ния TIN-модели могут располагаться с переменной плотностью в зави-
симости от изменений формы моделируемой поверхности, что позволяет
создать эффективную и точную модель, рис.8.
Рис.8. Построение TIN-модели местности
создан в pdfFactory Pro пробной версии
15
Существуют способы и технологии перехода от одних способов
цифрового описания к другим (например, растрово-векторное преобра-
зование, векторно-растровое преобразование, создание грид-моделей по
векторным точкам, построение TIN по гридам и т. д.).
Вопросы для самопроверки:
1. Дайте определение географического объекта в ГИС.
2. В каком виде представляются географические объекты в ГИС?
3. Назовите четыре интегрированных компонента географических данных
ГИС.
4. Перечислите способы цифрового описания пространственных объектов в
ГИС.
2.2. Атрибутивные данные в ГИС
Состояние реального географического объекта характеризуется по-
зицией, атрибутами и временем.
Соответственно в ГИС каждый географический объект имеет один
или более атрибутов, которые определяют, что собой представляет объ-
ект, описывают его, или представляют некоторые величины, связанные с
этим объектом.
Вид анализа, который выполняется в ГИС, в значительной мере оп-
ределяется типом атрибутов.
Объекты, имеющие сходные значения атрибутов можно объединить
в группы объектов по определенному признаку, что хорошо прослежива-
ется на примере выполнения классификаций геообъектов. Например,
классификация дорог по типу дорожного покрытия (асфальтовые, грун-
товые и др.), классификация населенных пунктов по численности насе-
ления, структуре промышленного производства, административному
статусу, распределение видов растительности, виды водных объектов,
категории землепользования и т.д., рис.9.
