В ГИС выделяют два типа данных. В одной группе файлов данные
содержатся в виде простых записей с пространственной информацией
(координаты х и у), топологией и уникальным идентификатором для свя-
зи с табличными записями, хранящимися в другой группе файлов. Эта
первая группа файлов часто называется файлами пространственных
данных.
Вторая группа файлов хранит атрибуты пространственных данных
в форме таблиц, состоящих из строк и столбцов. Т. е. в геореляционной
модели данных ГИС реализуется принцип содержания в одном темати-
ческом слое ГИС как пространственной (т. е. положение географических
объектов), так и атрибутивной (описательной) информации о географи-
ческих объектах, рис. 11.

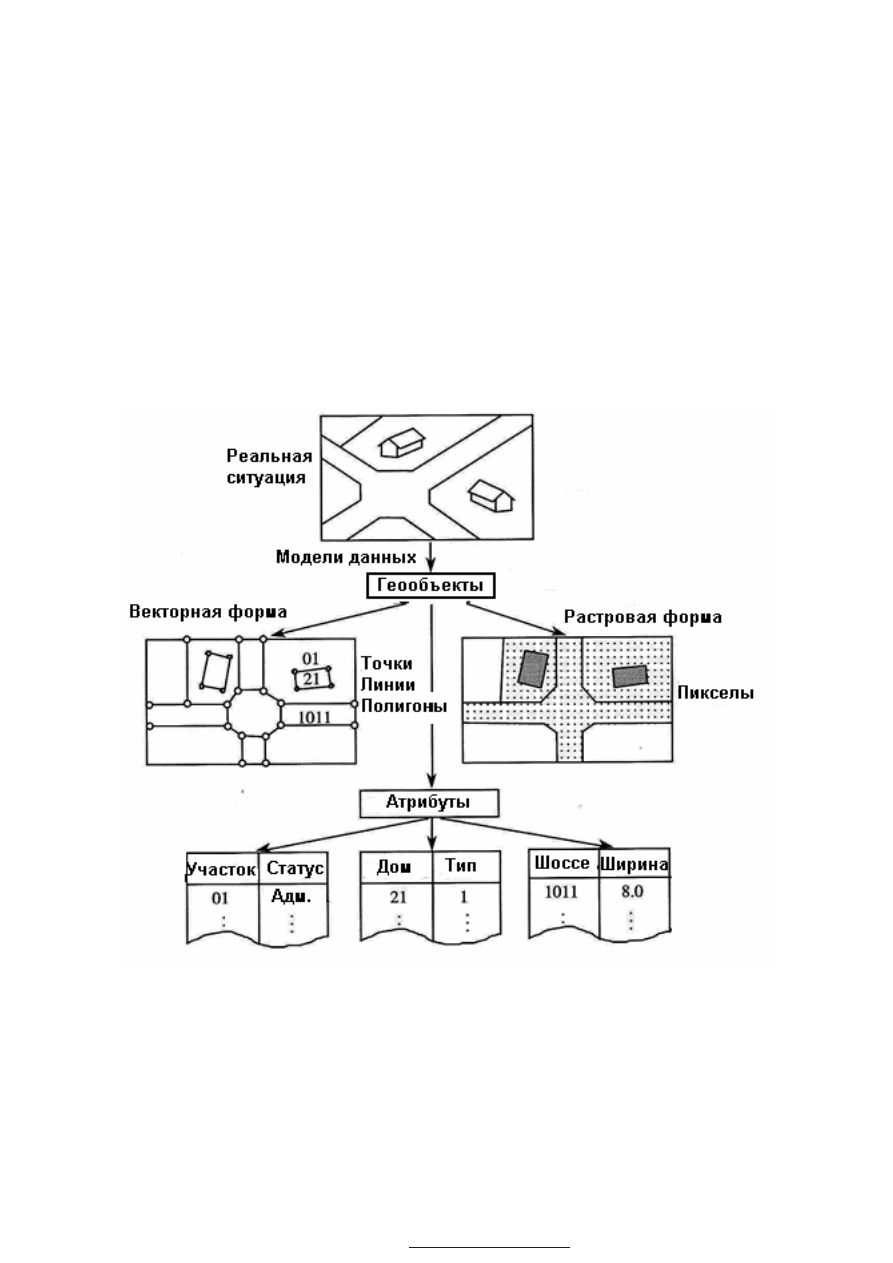

Рис. 11. Геореляционная модель данных в ГИС
Примерами векторных геореляционных моделей, используемых в
ГИС, являются шейп—файлы (shapefiles), используемые в продуктах
компании ESRI Inc. или обменный формат MIF/MID компании MapInfo.
создан в pdfFactory Pro пробной версии
22
Вопросы для самопроверки:
1. Для чего используется в ГИС геореляционная модель данных?
2. Какой принцип содержания данных реализуется в геореляционной модели
данных ГИС?
3. Приведите примеры векторных геореляционных моделей.
2.3.2. Объектно-ориентированная модель данных ГИС
ГИС последнего поколения (например, ArcGIS 9 ESRI Inc. и ее бо-
лее поздние версии) наряду с геореляционной моделью данных работают
с так называемой объект-ориентированной моделью данных.
В объект-ориентированной модели используются функции, которые
моделируют пространственную и не-пространственную связь географи-
ческих объектов и атрибутов. Объект характеризуется атрибутами, по-
ложением и правилами, рис.12.

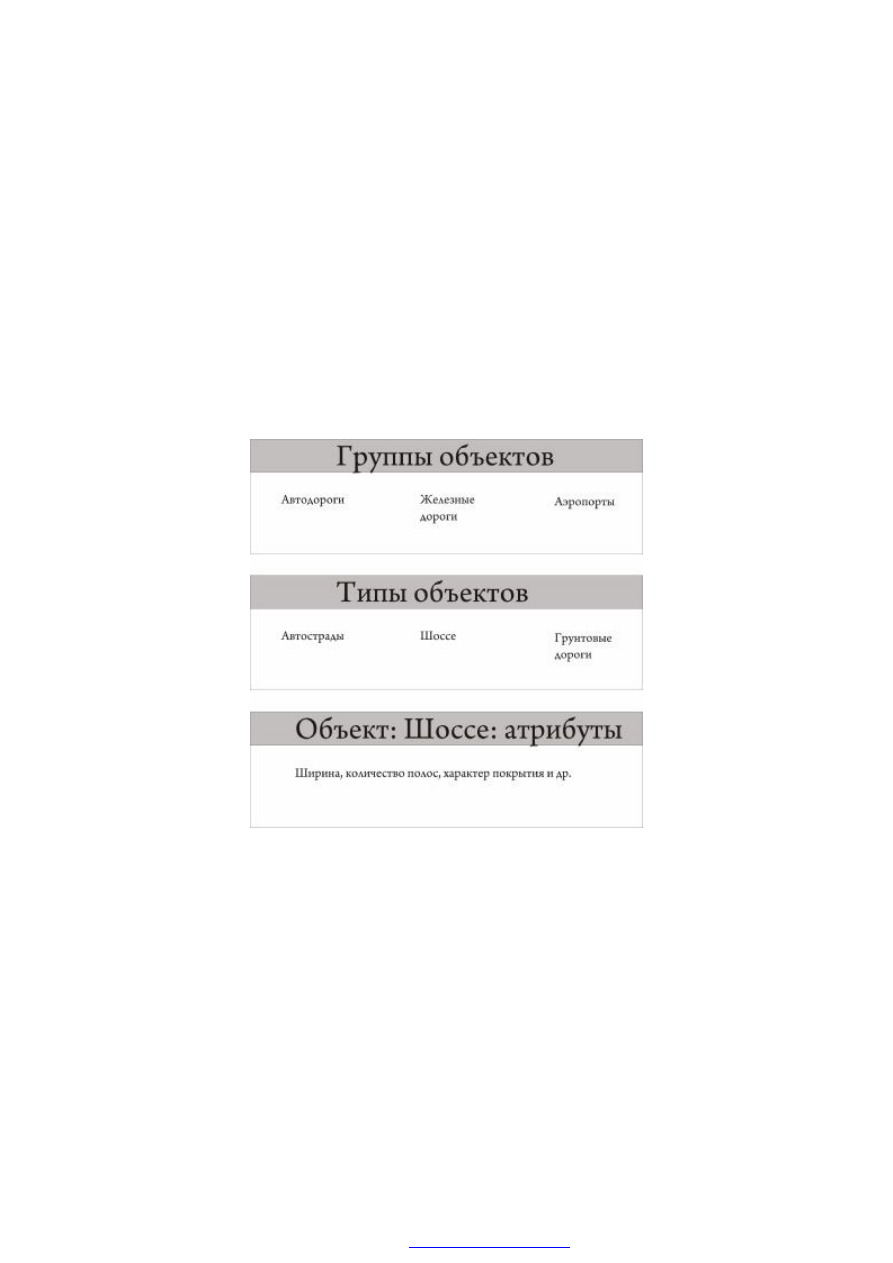

Рис.12. Представление дорожной сети в объект-ориентированной модели данных
ГИС
Т.е. в основе данного цифрового представления географической
действительности лежит геообъект, который обладает не только свойст-
венными для него атрибутами, но и поведением. Поведение геообъекта
может быть реализовано в ГИС через определенную последовательность
операций, характерных для данного геообъекта.
Геообъекты могут принадлежать к соответствующим классам, кото-
рые могут иметь свои собственные переменные и эти классы могут при-
надлежать супер-классам, рис.13.
создан в pdfFactory Pro пробной версии
23

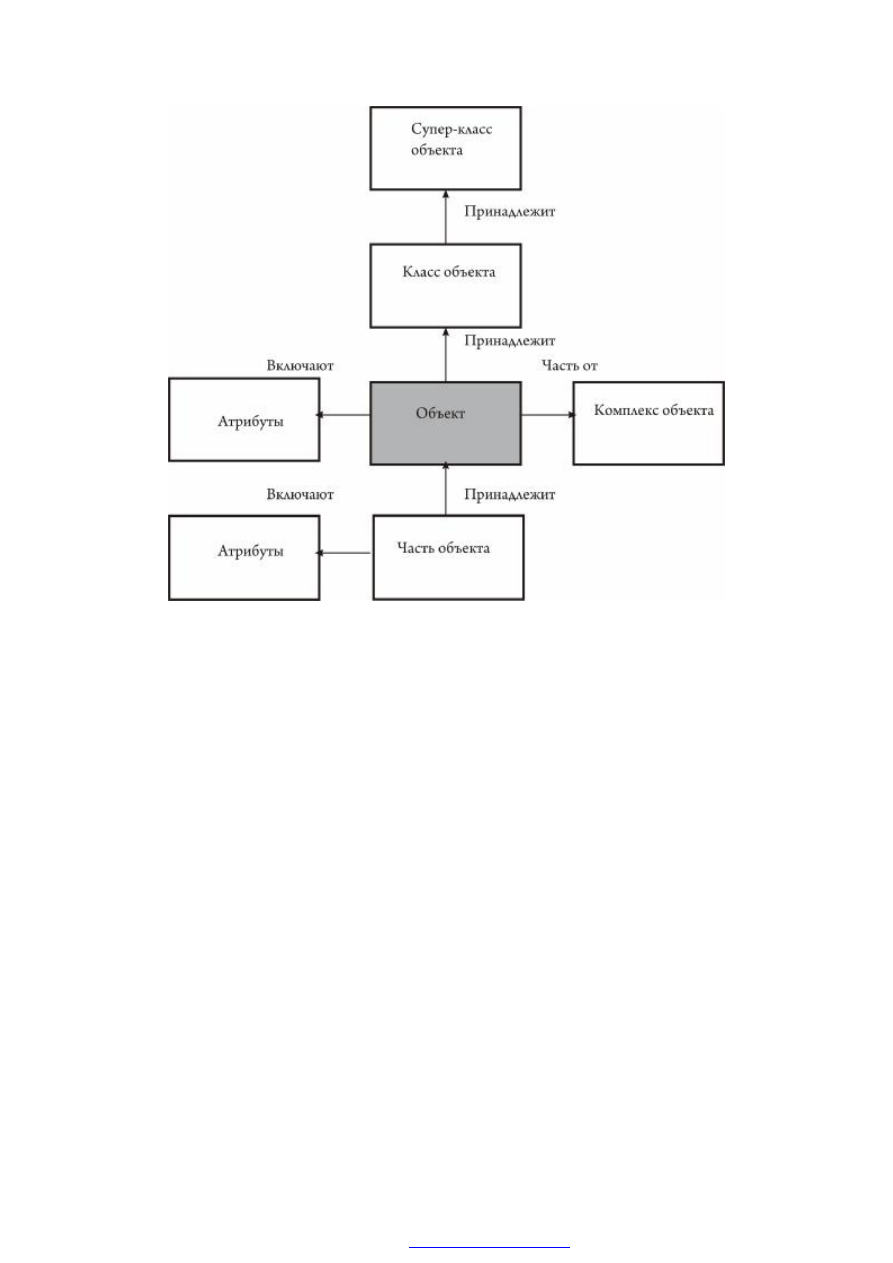

Рис.13. Семантическая модель объект-ориентированной базы данных
В настоящее время в профессиональной ГИС ArcGIS компании
ESRI используется новая модель организации информации – База гео-
данных, которая имеет ряд преимуществ. Вся цифровая карта – включая
легенду, описания систем координат, взаимосвязи слоев и другая инфор-
мация – помещаются в одном файле Базы геоданных Microsoft Access
или же на сервере, все равно реализующем идею единого хранилища [2].
Серверный вариант поддерживает также возможность многопользова-
тельского доступа и редактирования геоданных, т.е. когда множество
пользователей могут одновременно работать в едином информационном
пространстве.
Продукты ArcGIS могут работать с данными нескольких серверов
сразу, причем в одной карте можно объединять данные из разных источ-
ников – различных серверов, собственных (локальных) баз геоданных, а
также из файлов на локальном диске. Это позволяет строить не только
централизованную систему, но и распределенную, рис.14.
создан в pdfFactory Pro пробной версии
24

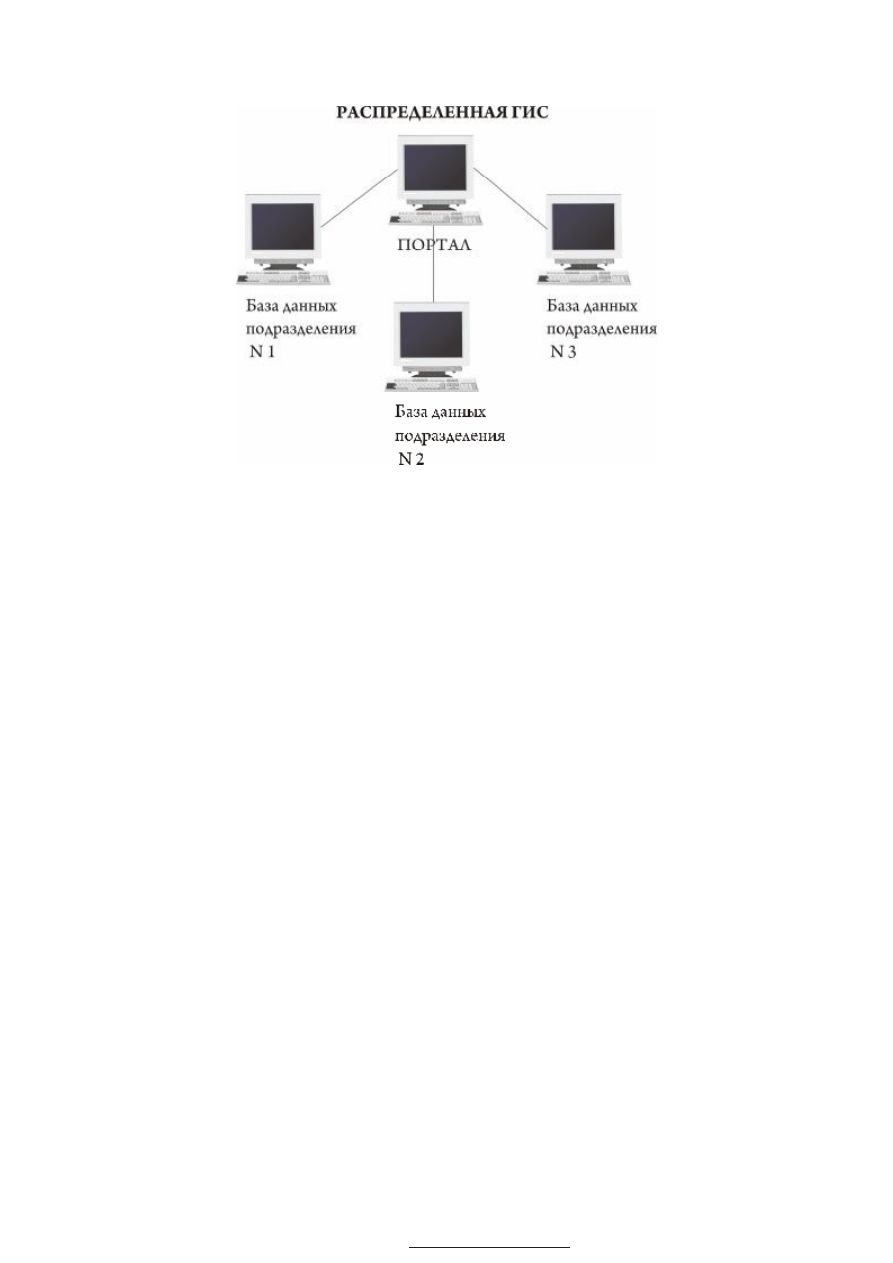

Рис.14. Распределенная ГИС
Вопросы для самопроверки:
1. Назовите ГИС, в которых используется объект-ориентированная модель
данных?
2. Какое цифровое представление лежит в объект-ориентированной модели
данных ГИС?
3. Какими
характеристиками
обладают
геообъекты
в
объект-
ориентированной модели данных ГИС?
2.4. Векторная модель географических данных
Векторная модель географических данных (Vector Geographic
Data Model) − это способ представления географических данных в базе
данных ГИС в виде задания пар прямоугольных координат точек (X,Y),
которые определяют начало и направление вектора (элементарную дугу).
Последовательность дуг образует линейный пространственный объект
базы данных ГИС. Каждый линейный объект определяется упорядочен-
ным набором пар координат точек. В свою очередь, набор замкнутых
линейных объектов образует полигон − площадной пространственный
объект базы данных ГИС [23].
В векторной модели данных ГИС реальные географические объекты
представляются в виде графических примитивов. Например, определен-
ные географические объекты могут быть представлены точками - коло-
дец, водонапорная башня, линиями – шоссе, река, полигонами – дома,
земельные участки и т.д.
В русскоязычной литературе по ГИС—технологиям точка (Point) −
это элементарный геометрический объект географической базы данных
создан в pdfFactory Pro пробной версии
25
ГИС нулевой размерности, который определяет местоположение соот-
ветствующего точечного реального пространственного объекта [23],
рис.15.

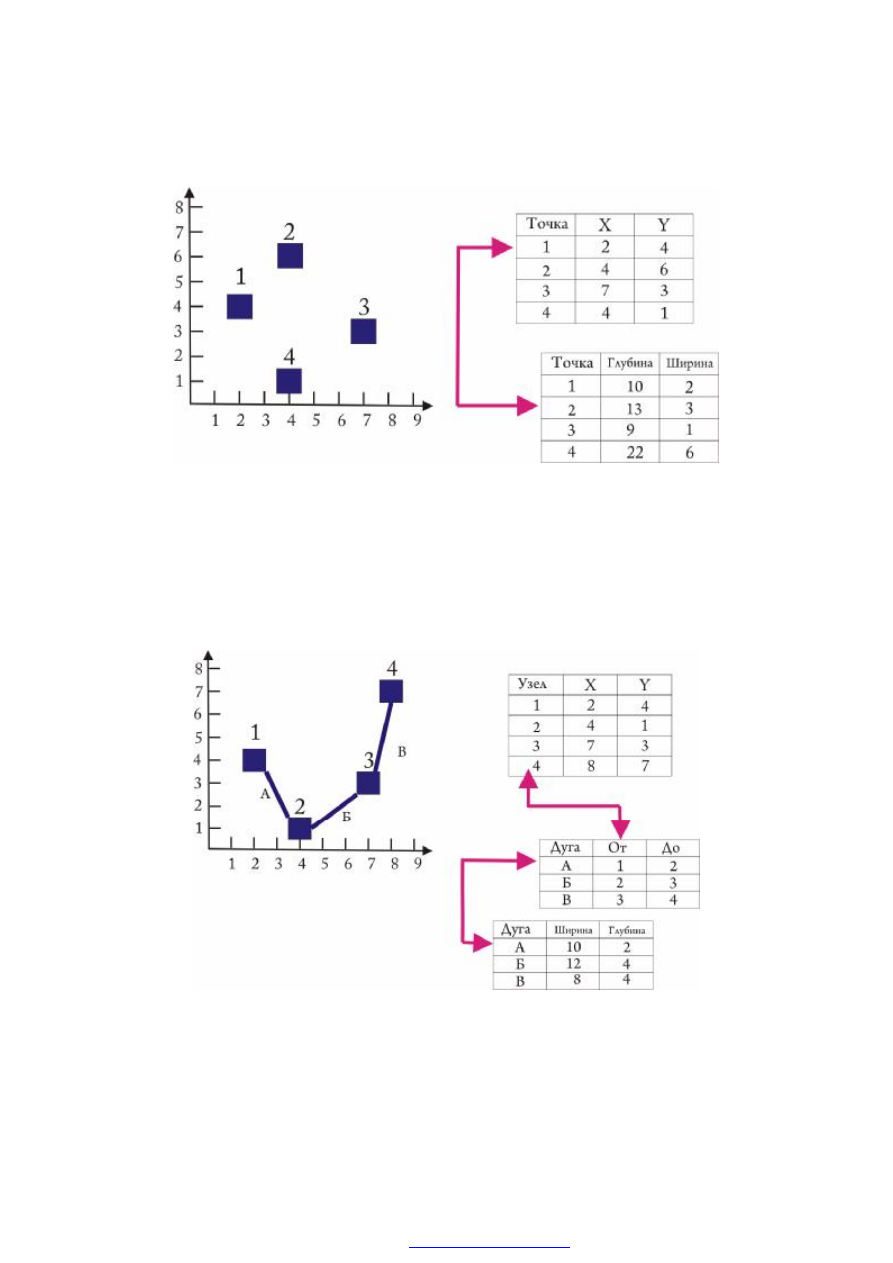

Рис.15. Представление точечных геообъектов в ГИС
Соответственно, реальные географические объекты линейной про-
тяженности (дороги, реки, трубопроводы и др.) моделируются в ГИС ви-
де дуг. Дуга (Arc) – это элементарный геометрический объект географи-
ческой базы данных ГИС, который определяет местоположение соответ-
ствующего линейного реального пространственного объекта или его час-
ти, а также границы полигона или ее фрагмента, рис.16.
Рис.16. Представление линейных геообъектов в ГИС
Площадные географические объекты (земельные участки, озеро, по-
стройка и др.) представляются полигонами. Полигон (Polygon) – это
создан в pdfFactory Pro пробной версии
