76

Т а б л и ц а  82

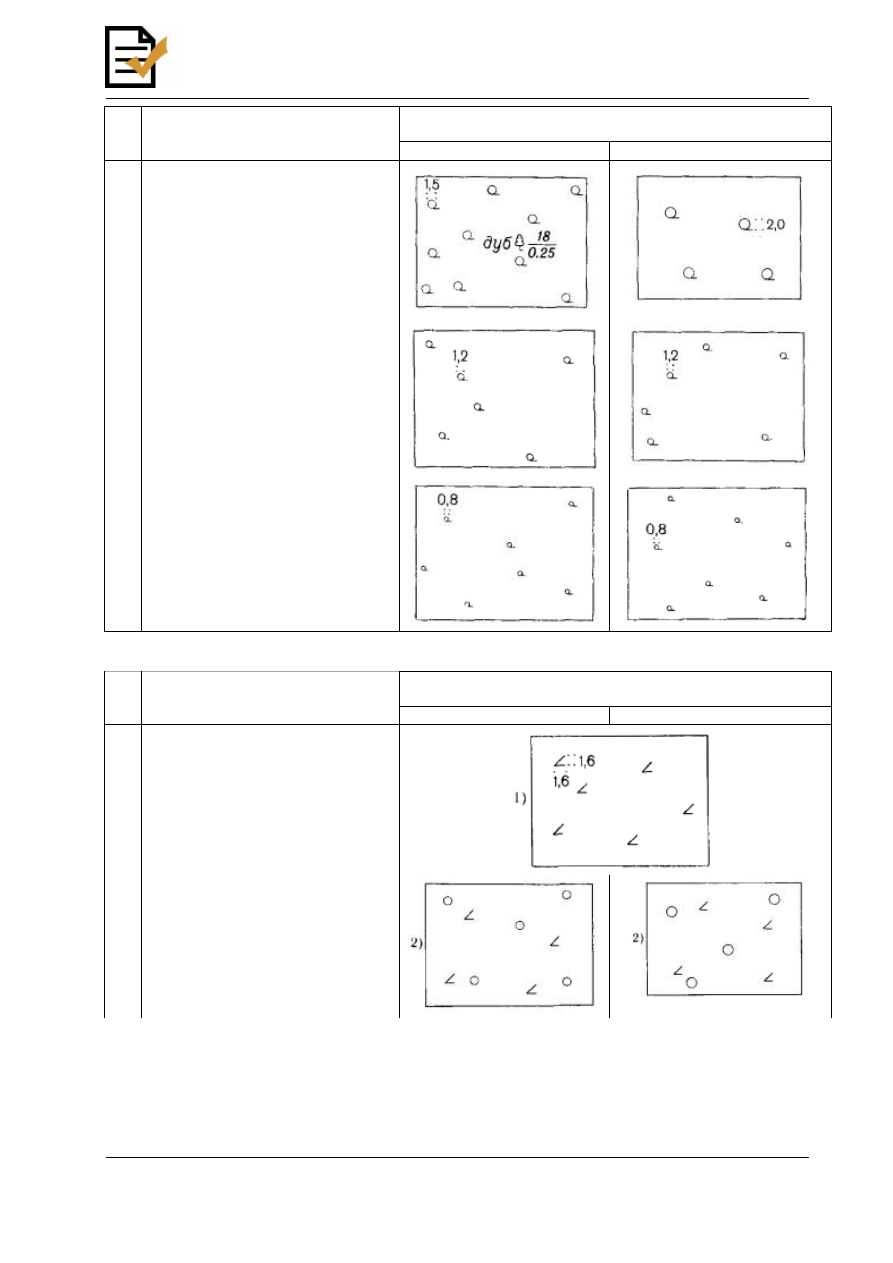

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

358  1)  Водотоки  на  поверхности  ледника

[488]
2)  Морены  на  поверхности  ледника
[489]

359  Валы  ледяные,  не  выражающиеся

горизонталями  (цифра - высота  в  м)
[490]

360  Ледоломы [491]

361  Заструги (цифра - высота в м) [492]

362

*

Глубины (мощность) льда в м [493]

Т а б л и ц а  83

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000, 1:1000, 1:500

363  Снежники [494]

OPEN

GOST.RU

www.OpenGost.ru

Портал нормативных документов

info@opengost.ru

Документ скачан с портала нормативных документов www.OpenGost.ru

77

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000, 1:1000, 1:500

364  Наледи [495, 496]:

1) речные
2) грунтовые
3) границы наледных полян площадью
на плане 5 см

2

 и более

365  Обрывы  и  барьеры  ледяные  (цифра  -

глубина обрыва в м) [497]

РАСТИТЕЛЬНОСТЬ

Т а б л и ц а  84

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

366  Контуры

растительности,

сельскохозяйственных угодий, грунтов
и др. [501 - 503]:
1) при ручном нанесении
2) при автоматизированном нанесении

Древесная растительность

367  Характеристики  лесных  древостоев

[504]
По составу:
1)  лиственные, 2) хвойные, 3)
смешанные

   По метрическим данным:

слева - в  числителе  дроби - средняя
высота  в  м,  в  знаменателе - средняя
толщина стволов в м, справа - среднее
расстояние между деревьями в м

OPEN

GOST.RU

www.OpenGost.ru

Портал нормативных документов

info@opengost.ru

Документ скачан с портала нормативных документов www.OpenGost.ru

78

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

368

*

Леса  естественные  высокоствольные
[505]

369  Леса  угнетенные  низкорослые  и

карликовые [506]

370  Криволесье [507]

Т а б л и ц а  85

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

371

*

Поросль  леса  (отдельная  цифра  или
числитель дроби - средняя высота в м,
знаменатель - средняя

толщина

стволов в м) [508]

372  Леса саженые высокоствольные [509]

373  1)  Лесопосадки  молодые  (цифра  -

средняя высота в м) [509]

OPEN

GOST.RU

www.OpenGost.ru

Портал нормативных документов

info@opengost.ru

Документ скачан с портала нормативных документов www.OpenGost.ru

79

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

2)  Питомники  лесных  и  декоративных
пород [510]

374  Просеки в лесу [511]

1)  шириной 5 мм  и  более  в  масштабе
плана
2)  шириной  от 1 до 5 мм  в  масштабе
плана
3) шириной от 0,5 до 1 мм в масштабе
плана (цифра - ширина в м)

Т а б л и ц а  86

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

375  Просеки

в

лесу,

ограниченные

канавами, изгородями, заборами [512]

376  Просеки-визирки  в  лесу  (цифра  -

ширина в м) [511]

377  Просеки-визирки  в  лесу  с  линиями

проволочных передач (цифра - ширина
в м) [512]

378  Номера лесных кварталов [513]

OPEN

GOST.RU

www.OpenGost.ru

Портал нормативных документов

info@opengost.ru

Документ скачан с портала нормативных документов www.OpenGost.ru

80

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

379

*

Редколесье высокоствольное [514]

380  Редколесье  угнетенное  низкорослое  и

карликовое [515]

381  Редкая поросль леса [515]

Т а б л и ц а  87

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

Буреломы и ветровалы [516]:
1) сломано и повалено более половины
деревьев

382

2) сломано и повалено менее половины
деревьев
