УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

1)  Участки  леса  горелые  (гари)  и
сухостойные [517]

383

2)  Участки  леса  пройденные  пожаром
[517]

384  Участки  леса  вырубленные  (вырубки)

[518]

385  Участки леса раскорчеванные [519]

Т а б л и ц а  88

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

Полосы  древесных  насаждений [520,
522]:
1)  шириной  менее 2 мм  в  масштабе
плана высотой до 4 м (цифра - средняя
высота деревьев)

386

2)  шириной  менее 2 мм  в  масштабе
плана  высотой 4 м  и  более  (цифра  -
средняя высота деревьев)

OPEN

GOST.RU

www.OpenGost.ru

Портал нормативных документов

info@opengost.ru

Документ скачан с портала нормативных документов www.OpenGost.ru

82

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

3)  шириной  от 2 до 10 мм  в  масштабе
плана высотой до 4 м (цифра - средняя
высота деревьев)

4)  шириной  от 2 до 10 мм  в  масштабе
плана,  высотой 4 м  и  более  (цифра  -
средняя высота деревьев)

5) шириной 10 мм и более в масштабе
плана высотой до 4 м (цифра - средняя
высота деревьев)

6) шириной 10 мм и более в масштабе
плана, высотой 4 м и более

387

*

Характеристики

узких

полос

древесных  насаждений,  определяемые
при  съемках  для  мелиорации  земель
(первая  цифра  -

средняя  высота

деревьев  в  м,  вторая - общая  ширина
полосы  в  м,  третья - число  рядов
деревьев) [521]

Т а б л и ц а  89

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

388  Деревья

отдельно

стоящие

ориентирного

или

культурно-

исторического значения [523]:
1) лиственные
2) хвойные
3) фруктовые

389  Деревья

отдельно

стоящие,

не

имеющие

ориентирного

или

культурно-исторического

значения

[523]

OPEN

GOST.RU

www.OpenGost.ru

Портал нормативных документов

info@opengost.ru

Документ скачан с портала нормативных документов www.OpenGost.ru

83

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

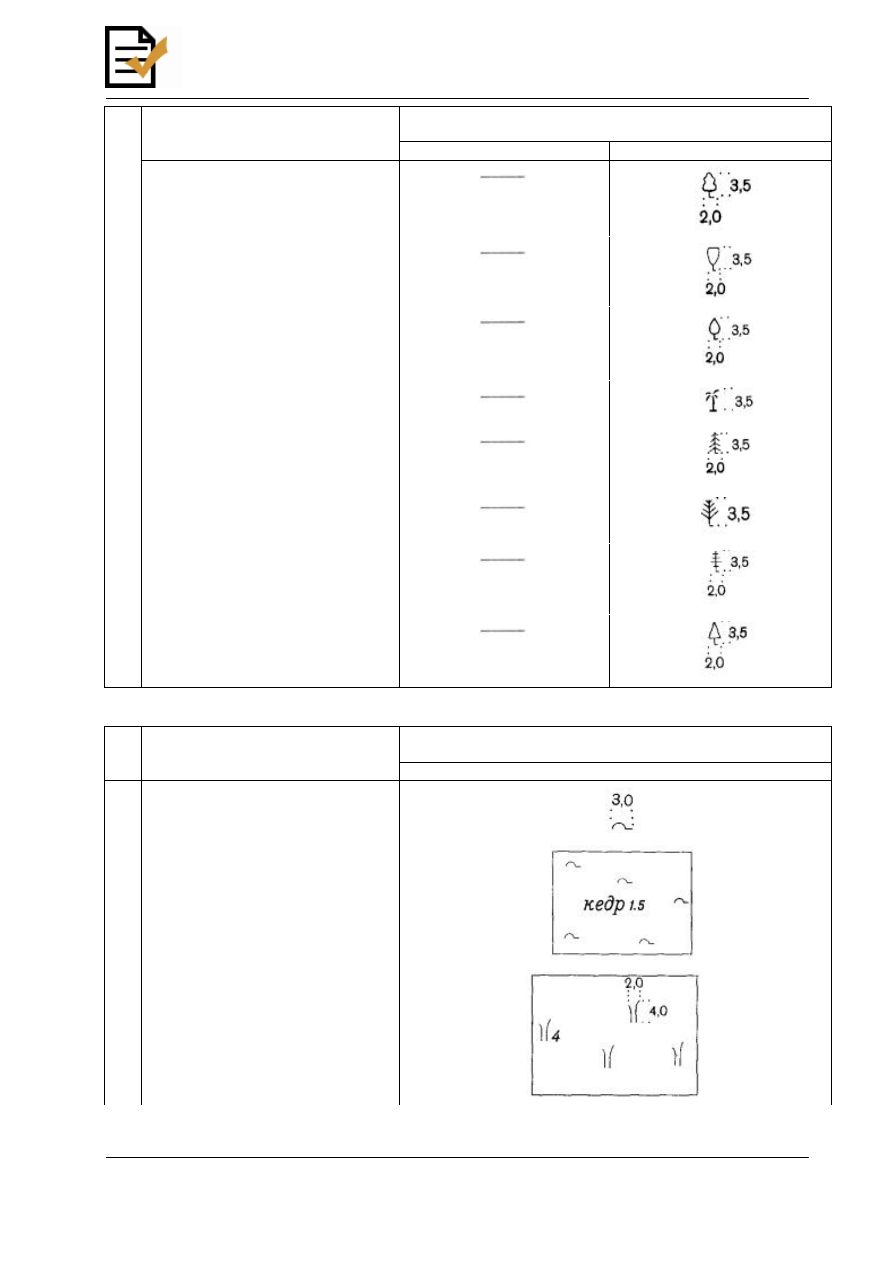

Породы  деревьев  (обозначения  при
подеревной съемке) [523, 524]:
1)  широколиственные  (дуб,  бук,  клен,
граб, липа, ясень, ильм и др.)

1)

2)  мелколиственные  (береза,  ива,
осина, ольха, тополь и др.)

2)

3) фруктовые

3)

4) пальмы

4)

5) ели и пихты

5)

6) сосны и кедры

6)

7) лиственницы

7)

390

*

8) кипарисы

8)

Т а б л и ц а  90

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000, 1:1000, 1:500

Стланик [525, 526]:
1) отдельные группы

1)

391

2)  заросли  (с  указанием  породы  и
средней высоты в м)

2)

392  Заросли  бамбука  (цифра - средняя

высота в м) [527]

OPEN

GOST.RU

www.OpenGost.ru

Портал нормативных документов

info@opengost.ru

Документ скачан с портала нормативных документов www.OpenGost.ru

84

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000, 1:1000, 1:500

393  Заросли  мангровые  (цифра - средняя

высота в м) [528]

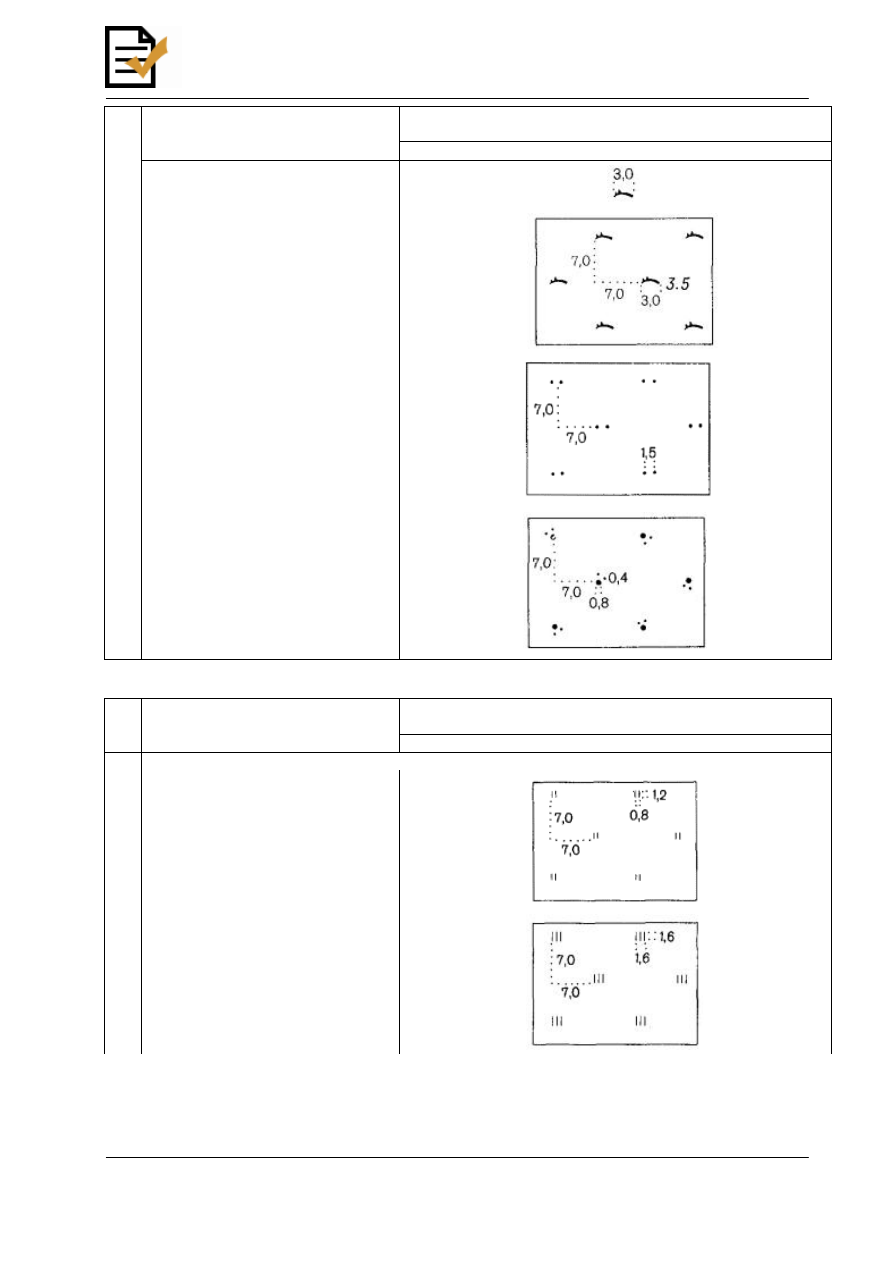

Кустарниковая, полукустарниковая и кустарничковая растительность

394  Кусты  отдельно  стоящие [525, 529,

530]

Кустарники [529, 530]:
1) отдельные группы

1)

395

2)  заросли  (с  указанием  породы  и
средней высоты в м)

2)

Т а б л и ц а  91

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000, 1:1000, 1:500

Кустарники колючие [525, 529, 531]:
1) отдельные группы

1)

396

2)  заросли  (с  указанием  породы  и
средней высоты в м)

2)

менее 2 мм  в
масштабе плана
2 - 10 мм  в
масштабе плана

397  Полосы

кустарников

и

живые  изгороди  (с
указанием  породы
и  средней  высоты
в м) [525, 529, 532]

более 10 мм  в
масштабе плана

OPEN

GOST.RU

www.OpenGost.ru

Портал нормативных документов

info@opengost.ru

Документ скачан с портала нормативных документов www.OpenGost.ru

85

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000, 1:1000, 1:500

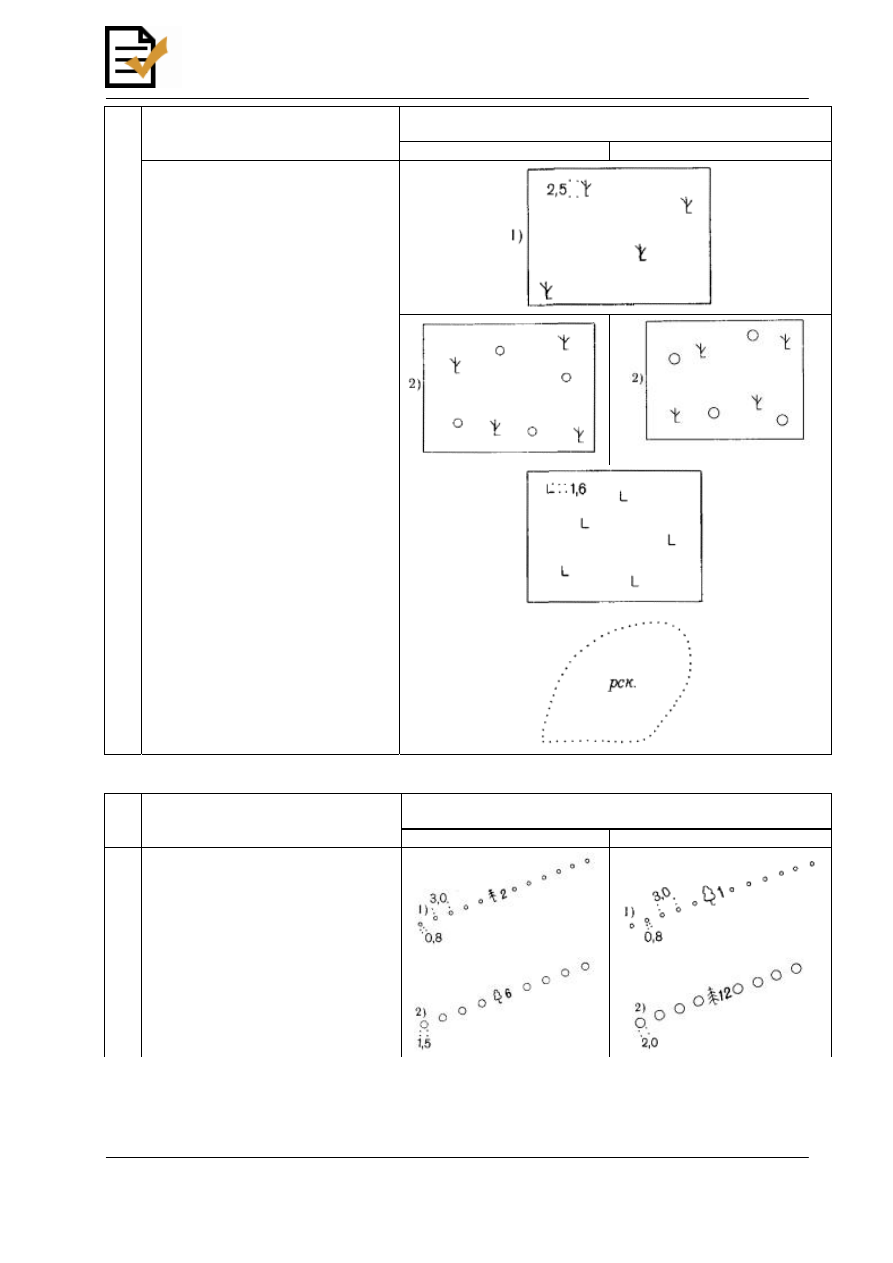

Саксаул [525, 533]:
1) отдельные группы

1)

398

*

2)  заросли  (цифра - средняя  высота  в
м)

2)

399  Полукустарники  (полынь,  терескен,

сарсазан и др.) [534]

400  Кустарнички

(багульник,

подбел,

черника, вереск и др.) [534]

Т а б л и ц а  92

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000, 1:1000, 1:500

Травяная, моховая и лишайниковая растительность

401  Растительность

травяная,

луговая

(разнотравье) [535, 536]

402  Растительность  высокотравная  (чий,

зонтичные  и  др.  высотой 1 м  и  более)
[535, 537]
