96
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
ДЛЯ ПЛАНОВ МАСШТАБОВ
№
НАЗВАНИЕ И ХАРАКТЕРИСТИКА
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
1:5 000, 1:2000, 1:1000, 1:500

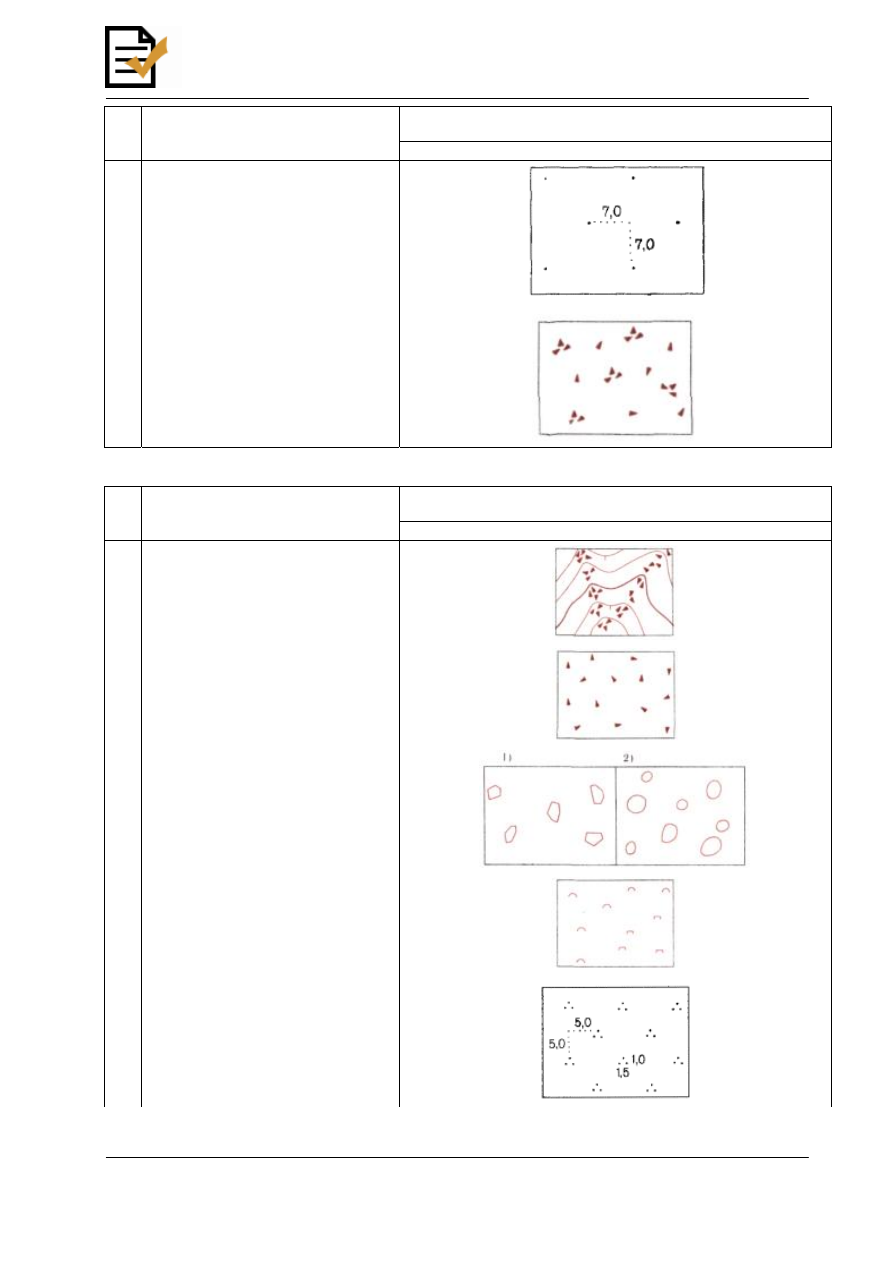

458 Поверхности глинистые [568]
459 Поверхности
щебеночные
и
каменистые россыпи [569]
Т а б л и ц а 103
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
ДЛЯ ПЛАНОВ МАСШТАБОВ
№
НАЗВАНИЕ И ХАРАКТЕРИСТИКА
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
1:5000, 1:2000, 1:1000, 1:500
460 Реки каменные [570]
461 Поверхности каменные монолитные
(площадные выходы твердых пород)
[571]
462 1) Поверхности полигональные [572]
2) Поверхности пятнистые [572]
463 Поверхности бугристые [573]
464
*
Поверхности кочковатые [574]
OPEN
GOST.RU
www.OpenGost.ru
Портал нормативных документов
info@opengost.ru
Документ скачан с портала нормативных документов www.OpenGost.ru
97
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
ДЛЯ ПЛАНОВ МАСШТАБОВ
№
НАЗВАНИЕ И ХАРАКТЕРИСТИКА
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
1:5000, 1:2000, 1:1000, 1:500

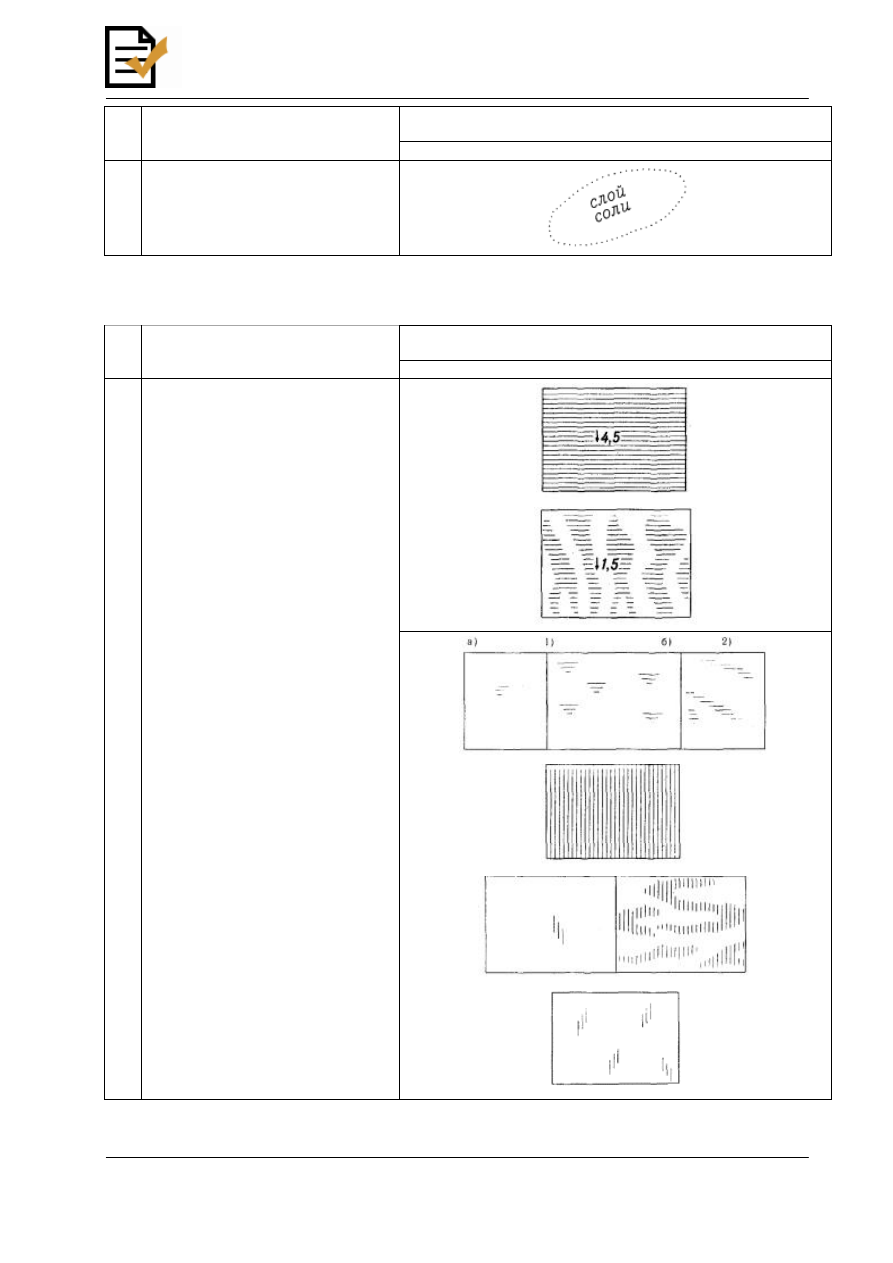

465 Поверхности с самосадочной солью
[575]
БОЛОТА И СОЛОНЧАКИ
Т а б л и ц а 104
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
ДЛЯ ПЛАНОВ МАСШТАБОВ
№
НАЗВАНИЕ И ХАРАКТЕРИСТИКА
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
1:5000, 1:2000, 1:1000, 1:500
466 Болота
непроходимые
и
труднопроходимые (цифра - глубина в
м) [576 - 578]
467 Болота проходимые (цифра - глубина в
м) [576 - 578]
468 1) Земли заболоченные [579]
2) Заболоченности по ложбинам,
деллям и другим полосам стока [579]
469 Солончаки
непроходимые
и
труднопроходимые [580]
470 Солончаки проходимые [580]
471 Земли засолоненные с выцветами
солей на поверхности [581]
OPEN
GOST.RU
www.OpenGost.ru
Портал нормативных документов
info@opengost.ru
Документ скачан с портала нормативных документов www.OpenGost.ru
98

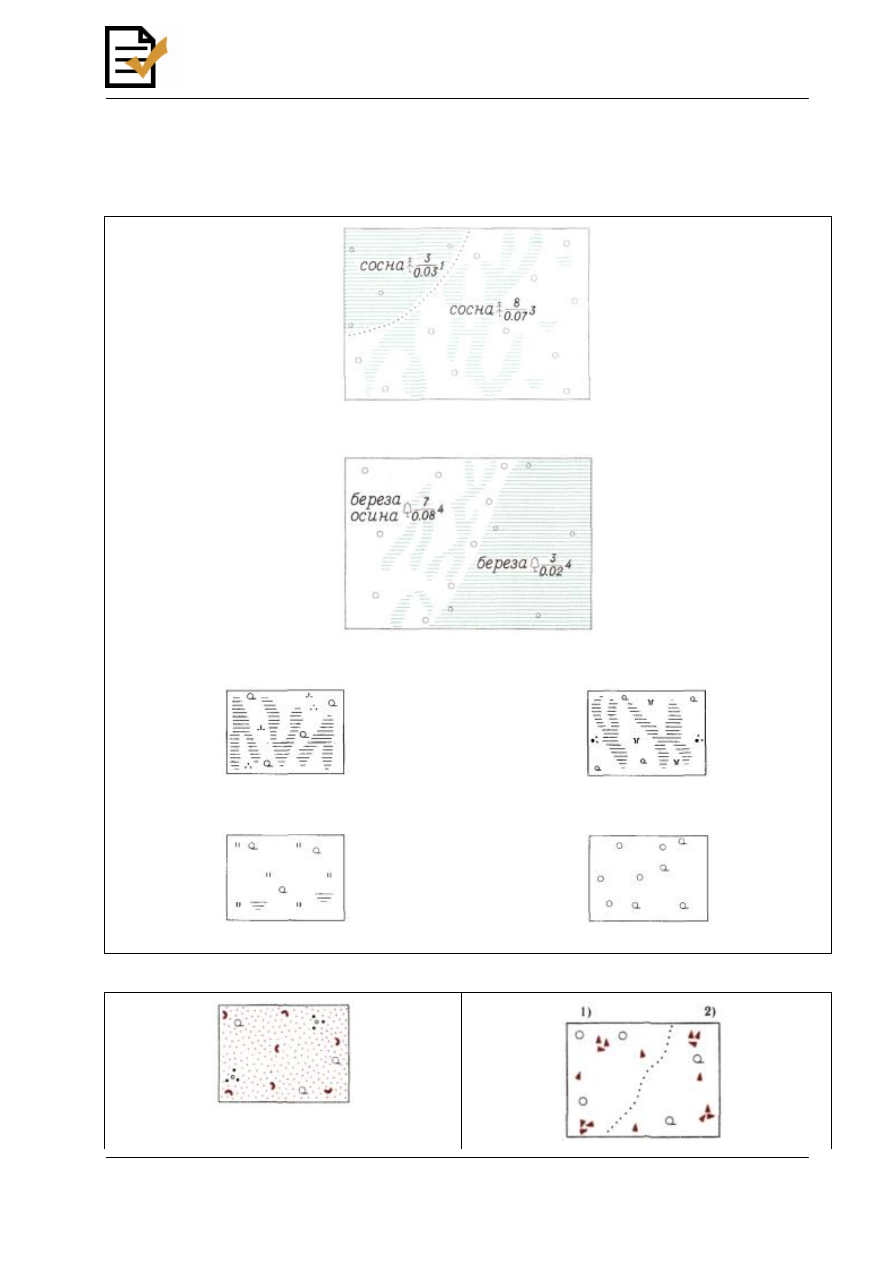

ПРИМЕРЫ СОЧЕТАНИЯ ИЗОБРАЖЕНИЙ РАСТИТЕЛЬНОСТИ, ГРУНТОВ И
СЕЛЬСКОХОЗЯЙСТВЕННЫХ УГОДИЙ
Сочетание изображений растительности и грунтов
Т а б л и ц а 105
Лес на болотах различной проходимости и заболоченных землях; граница между высокоствольным древостоем
и угнетенным низкорослым - четкая
Постепенный переход от высокоствольного древостоя к угнетенному низкорослому; граница между древостоя
и болотами различной проходимости - нечеткая
Редколесье высокоствольное на моховом проходимом
болоте с кочками
Редколесье угнетенное низкорослое на осоковом
проходимом болоте с кустарничками
Редколесье на заболоченном лугу
Постепенный переход от леса к редколесью
Т а б л и ц а 106
Редколесье и группы кустарников на галечнике
OPEN
GOST.RU
www.OpenGost.ru
Портал нормативных документов
info@opengost.ru
Документ скачан с портала нормативных документов www.OpenGost.ru
99

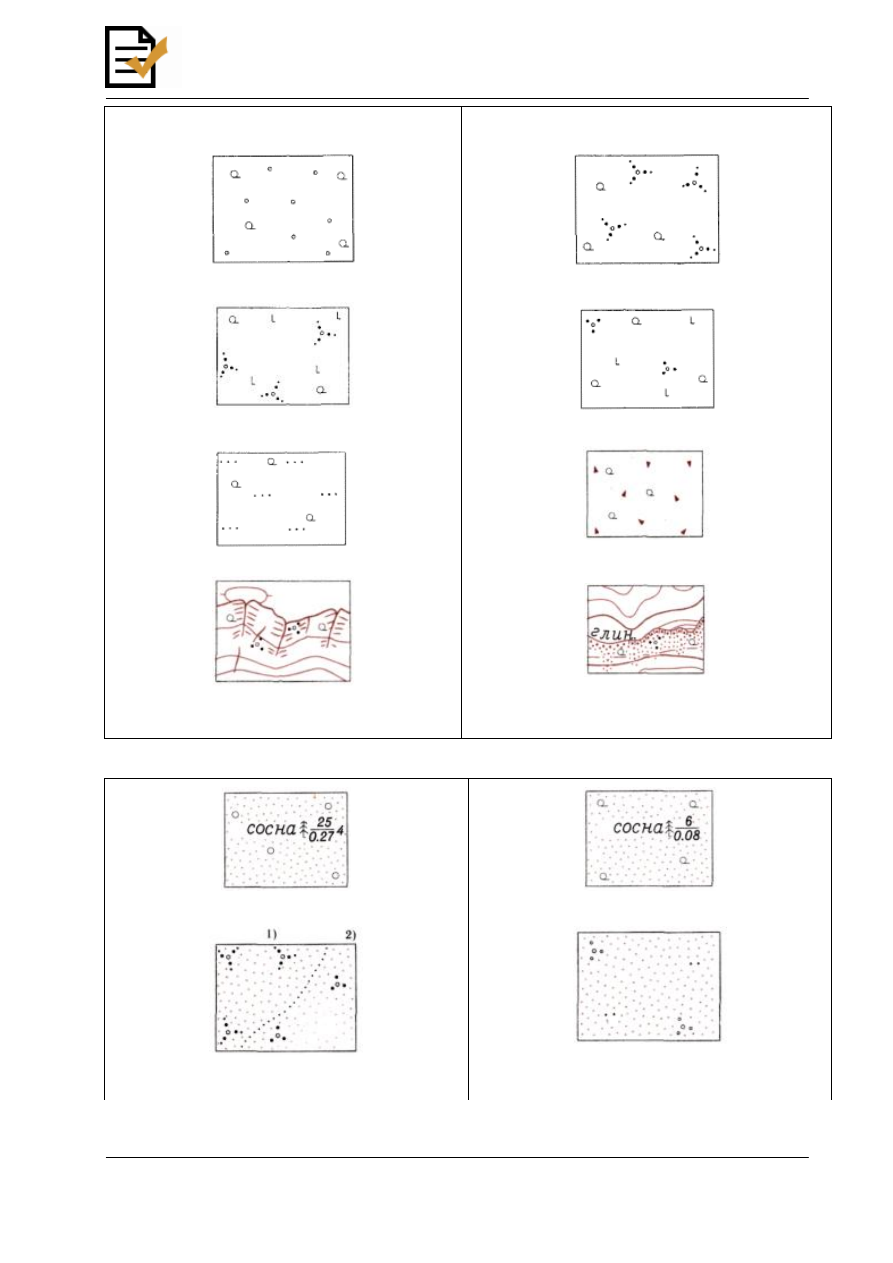

Лес (1) и редколесье (2) на каменистой россыпи и
щебеночной поверхности
Редколесье с порослью
Редколесье с зарослями кустарников
Редколесье с зарослями кустарников на вырубке
Редколесье с группами кустарников на вырубке
Редколесье с травяной степной растительностью
Редколесье на каменистой поверхности
Редколесье и группы кустарников на скалистом
склоне
Редколесье и группы, кустарников на осыпи рыхлых
пород
Т а б л и ц а 107
Лес на песке
Редколесье на песке
Заросли кустарников на песке (1) и группы
кустарников на песке (2)
Отдельные кусты на песке, закрепленном
полукустарниками
OPEN
GOST.RU
www.OpenGost.ru
Портал нормативных документов
info@opengost.ru
Документ скачан с портала нормативных документов www.OpenGost.ru
100

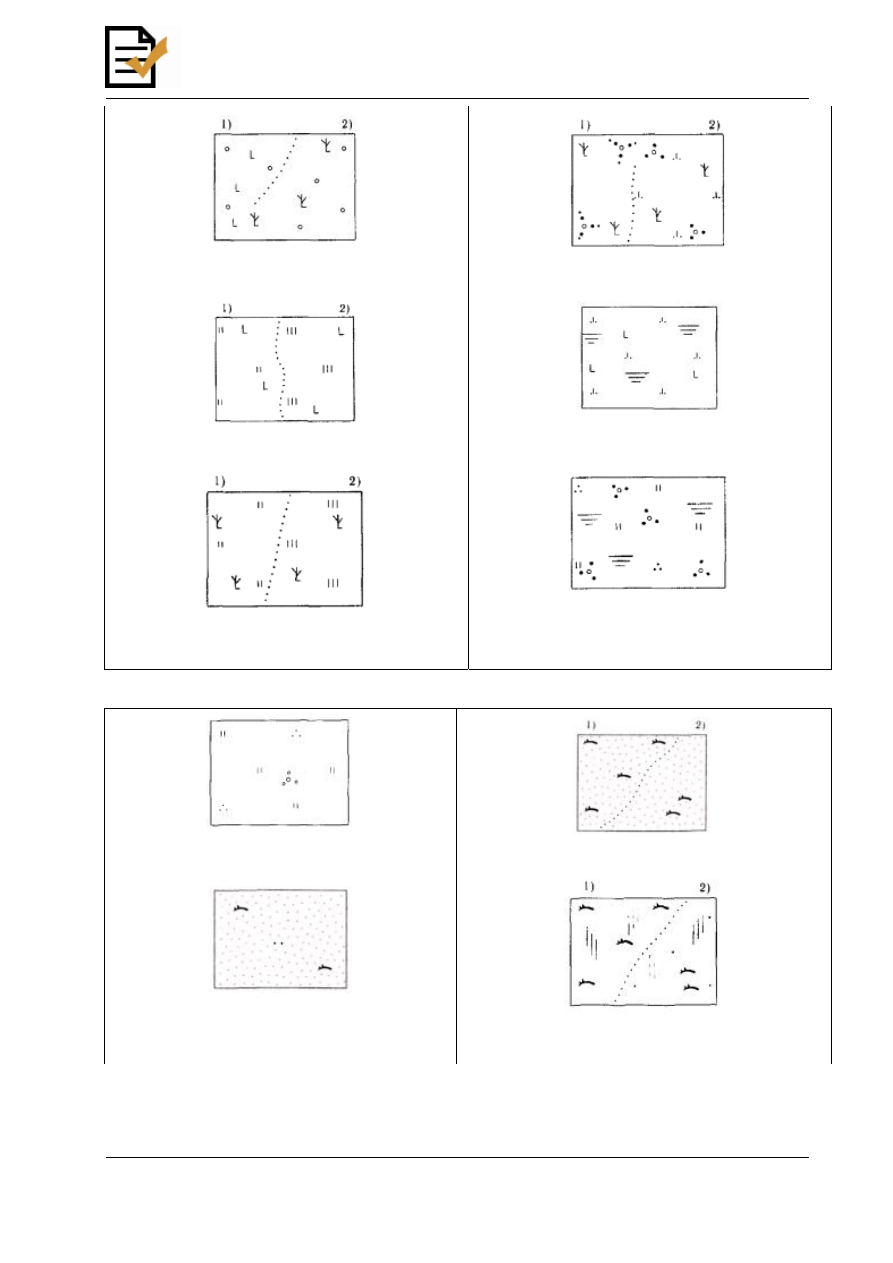

Вырубка с порослью (1) и гарь с порослью (2)
Гарь с зарослями кустарников (1) и гарь с моховой
растительностью и группами кустарников
Вырубка с травяной луговой растительностью (1) и
вырубка с высокотравьем (2)
Заболоченная вырубка с моховой растительностью
Гарь с травяной луговой растительностью (1) и гарь с
высокотравьем (2)
Группы кустарников на заболоченном лугу с кочками
Т а б л и ц а 108
Отдельные кустарники на лугу с кочками
Заросли саксаула на песке (1) и группы саксаула на песке
(2)
Группы саксаула на песке, закрепленном
полукустарниками
Заросли саксаула на засолоненных землях (1) и группы
саксаула на засолоненной глинистой поверхности (2)
