106
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
ДЛЯ ПЛАНОВ МАСШТАБОВ
№
НАЗВАНИЕ И
ХАРАКТЕРИСТИКА
ТОПОГРАФИЧЕСКИХ
ОБЪЕКТОВ
1:5000, 1:2000
1:1000, 1:500

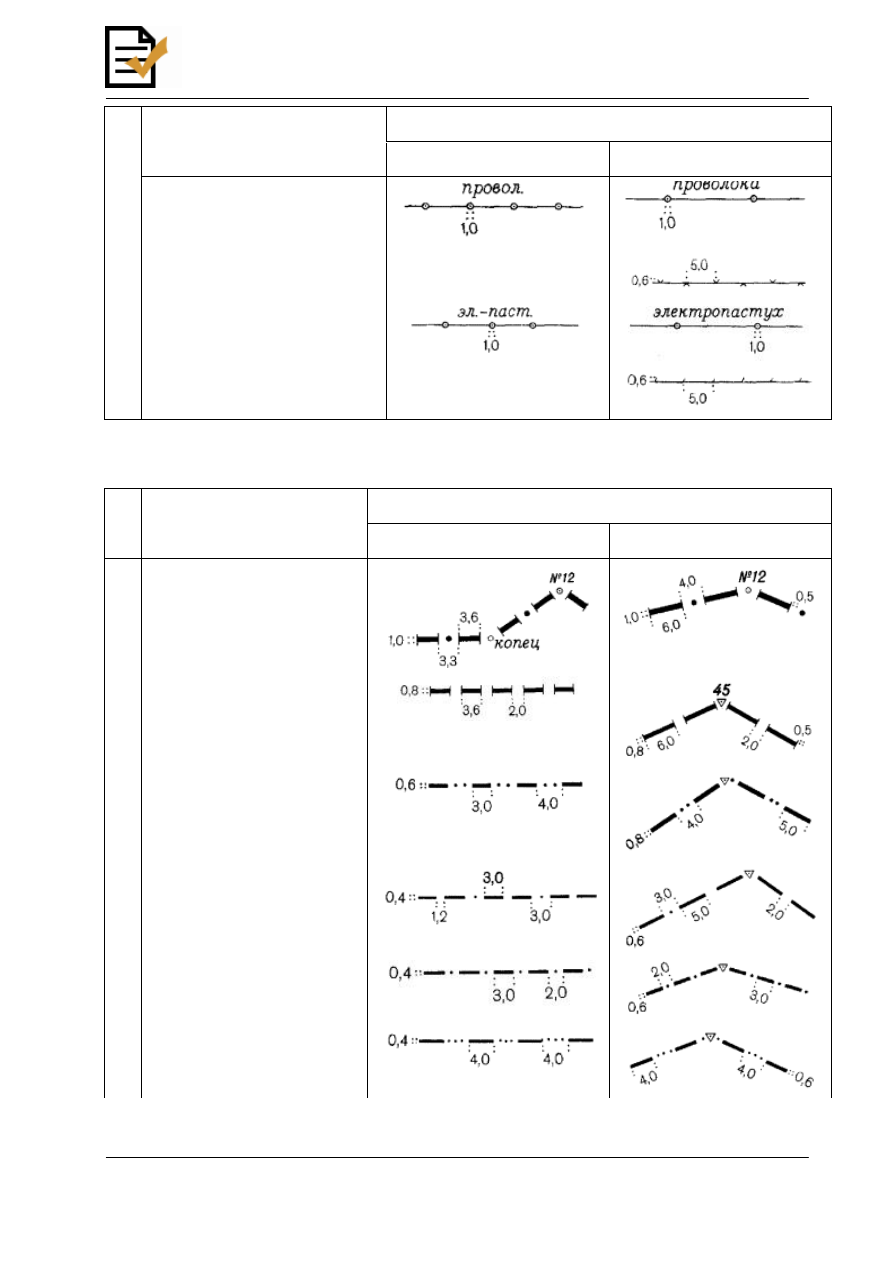

2) из «гладкой» проволоки
3) из проволочной сетки (вольеры)
Изображаются усл. зн. № 475 (1)
- (3)
4) проволочные «электропастухи»
477 Изгороди, плетни и трельяжи [583,
584, 587]
Изображаются усл. зн. № 475 (1)
- (3)

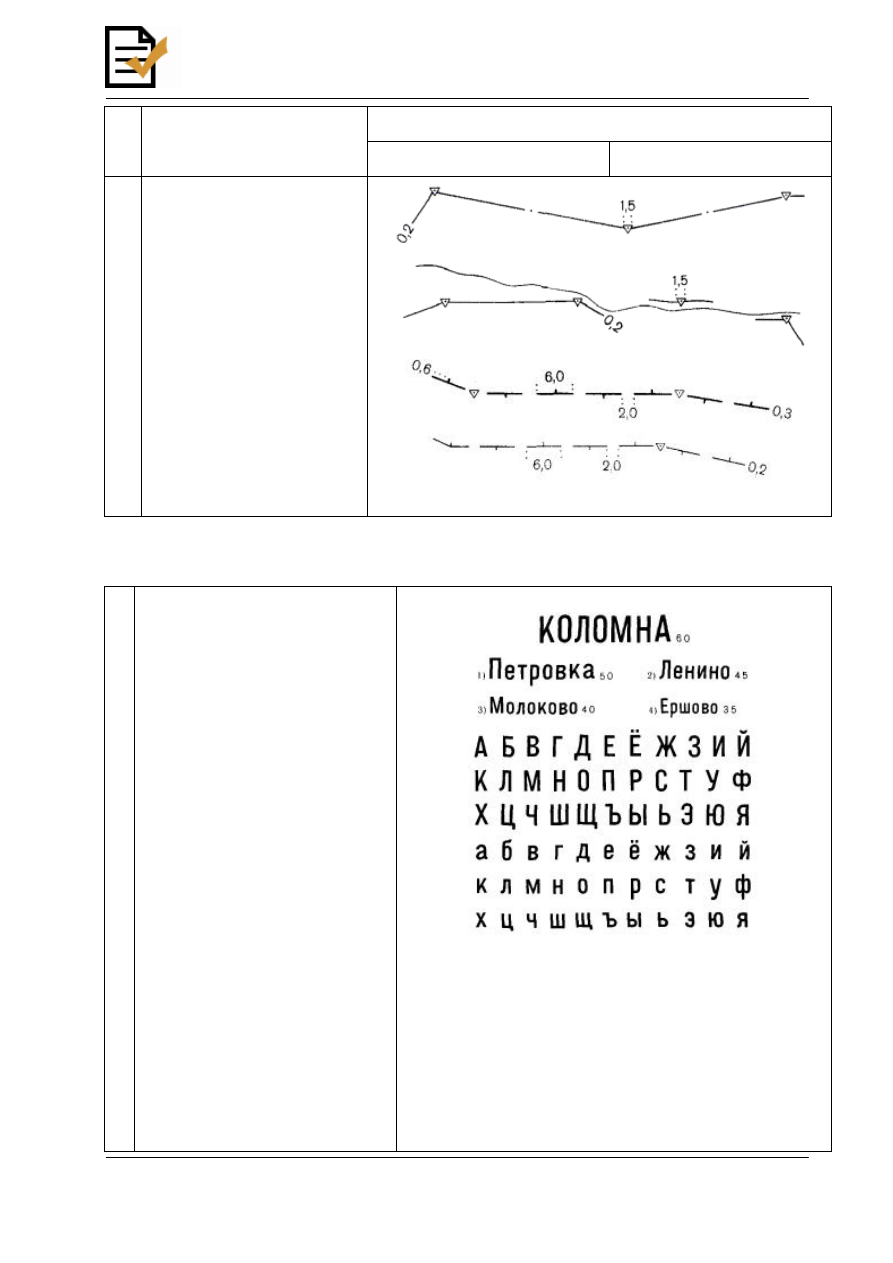

ГРАНИЦЫ
Т а б л и ц а 115
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ
ПЛАНОВ МАСШТАБОВ
№
НАЗВАНИЕ И
ХАРАКТЕРИСТИКА
ТОПОГРАФИЧЕСКИХ
ОБЪЕКТОВ
1:5000, 1:2000
1:1000, 1:500
478 Границы
государственные,
пограничные знаки и их номера,
копцы [589 - 594]
479 Границы
союзных
республик
СССР, граничные столбы и их
номера [589 - 593, 595]
480 Границы АССР, краев, областей и
автономных
областей,
не
входящих в состав края [589 - 593,
595]
481 Границы автономных областей,
входящих в состав края; границы
автономных округов [589 - 593,
595]
482 Границы районов [589 - 593, 596]
483 Границы городских земель [589 -
593, 596]
OPEN
GOST.RU
www.OpenGost.ru
Портал нормативных документов
info@opengost.ru
Документ скачан с портала нормативных документов www.OpenGost.ru
107
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ
ПЛАНОВ МАСШТАБОВ
№
НАЗВАНИЕ И
ХАРАКТЕРИСТИКА
ТОПОГРАФИЧЕСКИХ
ОБЪЕКТОВ
1:5000, 1:2000
1:1000, 1:500
484
*
Границы территорий поселковых
и сельских советов [589 - 593,
596]
485
*
Границы землепользований и
отводов [589 - 593, 596]
486 Границы
государственных
заповедников [589 - 593, 597]
487
*
Границы
государственных
заказников,
природных
национальных
парков
и
памятников природы [589 - 593,
597]

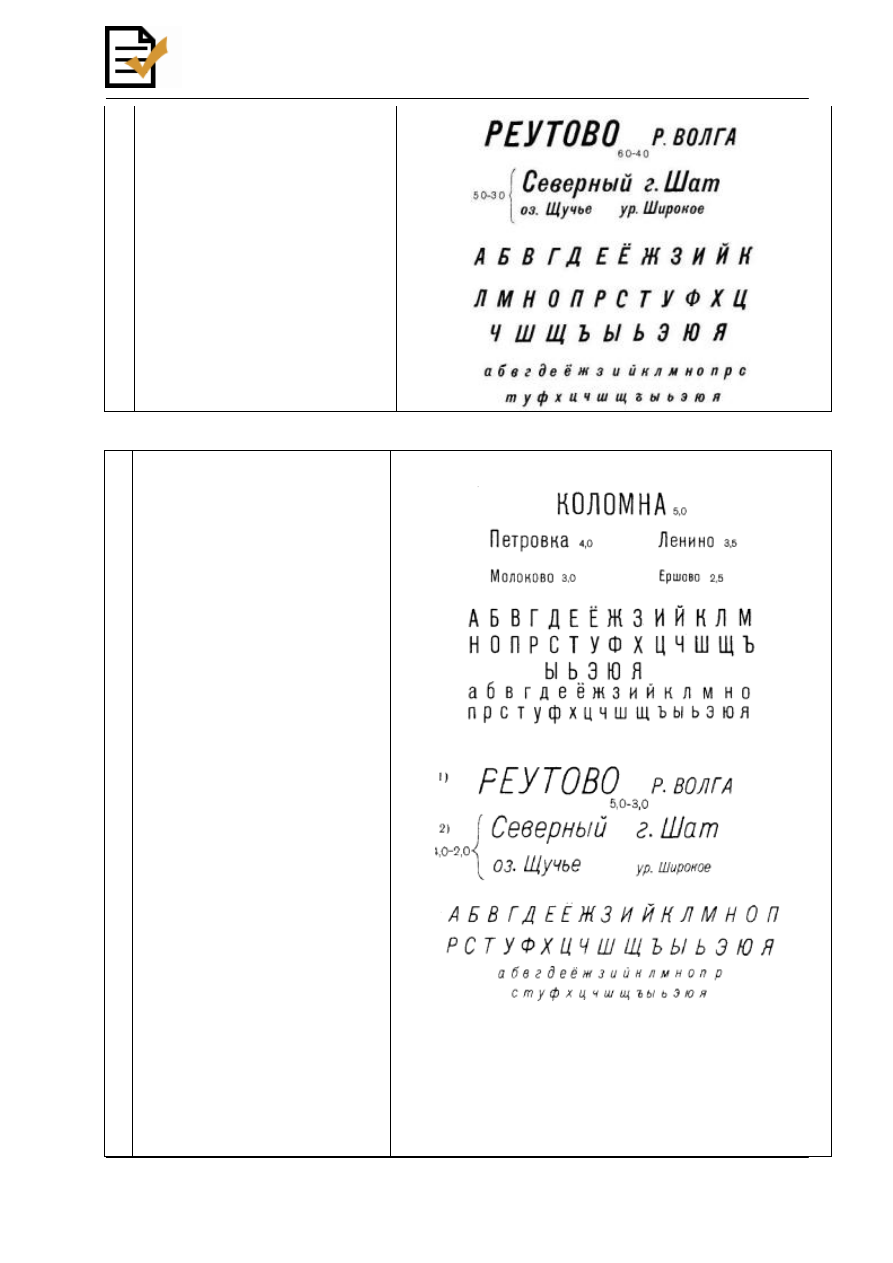

ОБРАЗЦЫ ШРИФТОВ НАДПИСЕЙ
Т а б л и ц а 116
488 Названия городов [598 - 602]
Названия поселков сельского типа
(включая совхозы) и поселков дачного
типа [598 - 604]
1) с числом жителей 1000 и более
2) с числом жителей от 500 до 1000
3) с числом жителей от 100 до 500
4) с числом жителей менее 100
Топографический полужирный (Т-132)
489 Названия поселков городского типа
(включая рабочие и курортные) [598 -
602]
Названия судоходных рек, каналов
озер, заливов и водохранилищ [598 -
600, 607]
Названия поселков при промышленных
предприятиях,
железнодорожных
станциях, пристанях и т.п., не
отнесенных официально к разряду
поселков городского типа.
Названия несудоходных рек, каналов,
Древний курсив полужирный (Д-432)
OPEN
GOST.RU
www.OpenGost.ru
Портал нормативных документов
info@opengost.ru
Документ скачан с портала нормативных документов www.OpenGost.ru
108
озер и др.; хребтов, гор, скал, курганов,
оврагов, балок, островов, мысов,
солончаков, болот, урочищ и др. [598 -
602, 607]

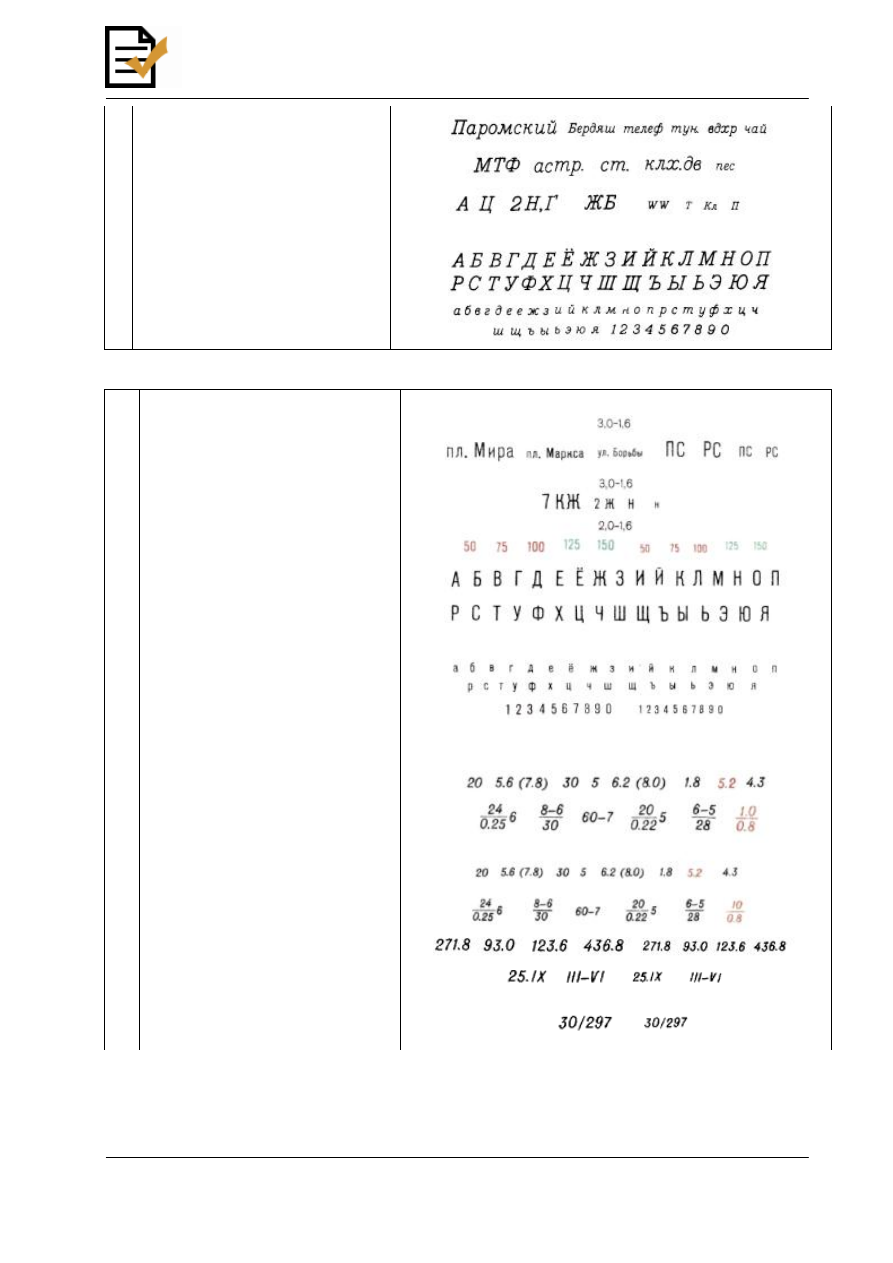

Т а б л и ц а 117
490 Названия частей города, его районов и
микрорайонов; вторые и повторные
названия и надписи за рамками планов
для городов [598 - 602]
Названия
государственных
заповедников, заказников и парков
Названия поселков сельского типа и
дачного типа, входящих в состав
города, (поселка городского типа) или
подчиненных ему; вторые и повторные
названия и надписи за рамками планов
для поселков сельского типа и дачного
типа [598 - 604]
Рубленый (Р-131)
491 Вторые и повторные названия и
надписи за рамками планов для:
1) поселков городского типа [598 -
602]; судоходных рек, каналов, озер,
заливов и водохранилищ [598 - 600,
607]
2) поселков при промышленных
предприятиях,
железнодорожных
станциях,
пристанях
и
т.п.,
несудоходных рек, каналов, озер и др.
хребтов, гор, скал, курганов, оврагов,
балок, островов, мысов, солончаков,
болот, урочищ и др. [598 - 602, 607]
Древний курсив остовный (До-431)
492 Названия
станций,
разъездов,
платформ,
пристаней,
санаториев,
турбаз
Названия отдельных дворов, домов и
геодезических пунктов [598 - 602]
Пояснительные надписи к условным
знакам
геодезических
пунктов,
строений,
сооружений,
дорог,
БСАМ курсив малоконтрастный (Бм-431) 3,0 - 1,6
OPEN
GOST.RU
www.OpenGost.ru
Портал нормативных документов
info@opengost.ru
Документ скачан с портала нормативных документов www.OpenGost.ru
109
ограждений, гидрографии, рельефа,
растительности, грунтов
Надписи специализации совхозов,
промышленных предприятий и др.
Буквенные
индексы
материала
покрытия дорог и отмосток зданий,
назначения
трубопроводов,
вида
прокладок в туннелях, напряжения
электросетей,
материала
мостов,
плотин, труб, грунт дна рек, озер и
морей (в зоне шельфа) [598 - 602, 604,
610, 611]
Т а б л и ц а 118
493 Названия улиц, переулков, площадей
Надписи райсоветов, поселковых и
сельских советов (под названиями
населенных пунктов) [598 - 600, 605,
606]
Буквенные индексы жилых и нежилых
зданий, материала их постройки
Надписи горизонталей и изобат,
этажности зданий и числа жителей в
населенных пунктах [598 - 602, 610,
611]
Рубленый (Р-131)
Численные
характеристики
топографических объектов (высоты,
глубины, длины, ширины, диаметра,
грузоподъемности, расстояния между
ними) [598 - 600, 607, 609 - 611]
Древний курсив (Д-431)
2,0 - 1,6
Отметки высот [598 - 600, 609]
494
Даты измерения урезов, периоды
водности пересыхающих рек, озер,
колодцев; время действия перевалов
Надписи километража на столбах [598 -
600, 609]
OPEN
GOST.RU
www.OpenGost.ru
Портал нормативных документов
info@opengost.ru
Документ скачан с портала нормативных документов www.OpenGost.ru
110

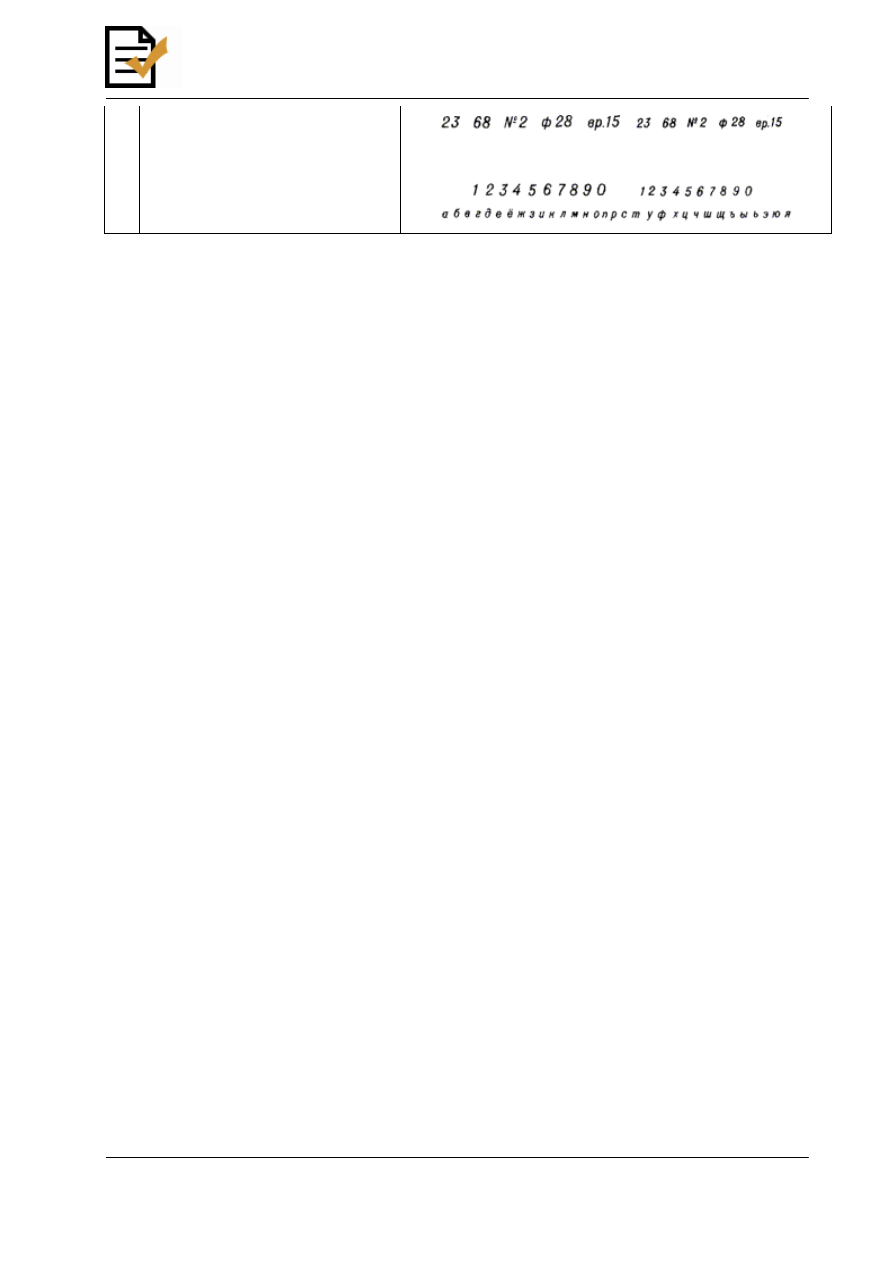

495 Нумерация геодезических пунктов,
домов, камер и смотровых колодцев на
трубопроводах,
скважин,
шурфов,
лесных кварталов, пограничных знаков
и др. [598 - 600, 609, 610]
ПОЯСНЕНИЯ К УСЛОВНЫМ ЗНАКАМ
1. Таблицы условных знаков для топографических планов разделяются на таблицы с
оригинальными знаками (в необходимых случаях - с комбинированными однородными
знаками) и таблицы с примерами сочетания разнородных знаков.
Для таблиц первой группы установлена общая система порядковых номеров условных
знаков. В таблицах второй группы примеры сочетания знаков даны без номеров, но
размещены они в конце каждого из соответствующих разделов (строения, путепроводы,
угодья, растительность и грунты).
2. В таблицах приведены условные знаки, обязательные к применению на всех
топографических планах, и знаки для изображения объектов, наносимые по дополнительным
требованиям организаций, использующих планы местности. Из этих знаков, требующихся
преимущественно при специализированных топографических съемках, в качестве
самостоятельного раздела даны обозначения для передачи сельскохозяйственных угодий.
Остальные дополнительные знаки и характеристики некоторых объектов (для зоны шельфа,
подземных коммуникаций, мелиоративных устройств и др.) выделены звездочкой,
помещенной в колонке номеров условных знаков.
3. Таблицы имеют графическую часть с рисунками условных знаков всех
топографических объектов и текстовую часть, в которой дано определение каждого из этих
объектов и показаны основные особенности его передачи на планах данных масштабов.
Названия объектов в графической части таблиц сопровождаются номерами пунктов
пояснений (в квадратных скобках). В текстовой части таблиц номера условных знаков, к
которым этот текст относится, указываются вслед за порядковым номером пояснения (в
круглых скобках).
4. Условные знаки даны в необходимых случаях в двух вариантах: для внемасштабного
изображения топографических объектов (у знака - буква а) и для их передачи в масштабе
плана, когда размеры объектов в данном масштабе больше размеров соответствующих
знаков, указанных в таблицах (у знака - буква б).
Все примеры надписей в пояснительном тексте таблиц выделены курсивом независимо от
того, как они должны изображаться на самих планах. Для последних в таблицах
предусмотрены образцы шрифтов надписей.
5. Для обеспечения машинного воспроизведения условных знаков (с применением средств
автоматизации) в тех разделах таблиц, где это возможно и рационально, изменен порядок
слов в наименованиях топографических объектов и расчленена часть их комбинированных
обозначений. Введены некоторые упрощения в начертании оригинальных знаков и дан
вариант изображения границ контуров штриховым пунктиром (взамен точечного).
Предусмотрено также сокращение количества используемых при создании планов шрифтов
надписей (собственных названий и пояснительных).
6. Если условные знаки должны показываться на планах с просветом между ними
(например, при воспроизведении смежных объектов, не примыкающих друг к другу в
натуре), то наименьшая величина этого просвета устанавливается в 0,3 мм.
Знаки для изображения объектов, не выражающихся в масштабе плана, следует
располагать, как правило, перпендикулярно к южной рамке. Исключение составляют
обозначения строений, сооружений и некоторых других объектов, что отмечено в пунктах
