Автоматизированная  система  управления  пожарной

автоматикой  (АСУ  ПА)  включает:  противопожарные  насос-
ные;  камеру  управления  задвижками;  дозирующие  системы;
водозаборные  скважины  с  водопроводом  производственным;
приборы приемно-контрольные, пожарные оповещатели и из-
вещатели.

Функции автоматизированной системы:

♦

сбор и обработка информации о пожаре;

♦

мониторинг  и  сигнализация  аварийных  ситуаций,  от-

клонений параметров от заданных режимов работы;

♦

регистрация контролируемых параметров;

♦

автоматическое управление установками пожаротушения;

♦

автоматическое управление средствами сигнализации;

♦

дистанционное управление;

♦

выключение вентиляционных и технологических систем

при возникновении пожара.

Структура системы комплексной безопасности АСУ ПА

представлена  на  рис. 1.5. Система  АСУ  ПА  должна  соответ-
ствовать требованиям СНиП 2.04.09-84. АСУ ПА представля-
ет  собой  трехуровневую  иерархическую  систему.  На  нижнем
уровне  идет  прием  и  обработка  сигналов  от  пожарных  и  ох-
ранных извещателей, газовых анализаторов, на втором уровне
обеспечивается управление средствами пожарной автоматики,
верхний уровень представляет собой человеко-машинный ин-
терфейс.

1.1.4. Автоматизированная система

оперативного управления подразделениями

пожарной охраны (АСОУПО)

Для  управления  средствами  и  силами  тушения  пожара

создается  автоматизированная  система  оперативного  управле-
ния пожарной охраной (АСОУПО).

17

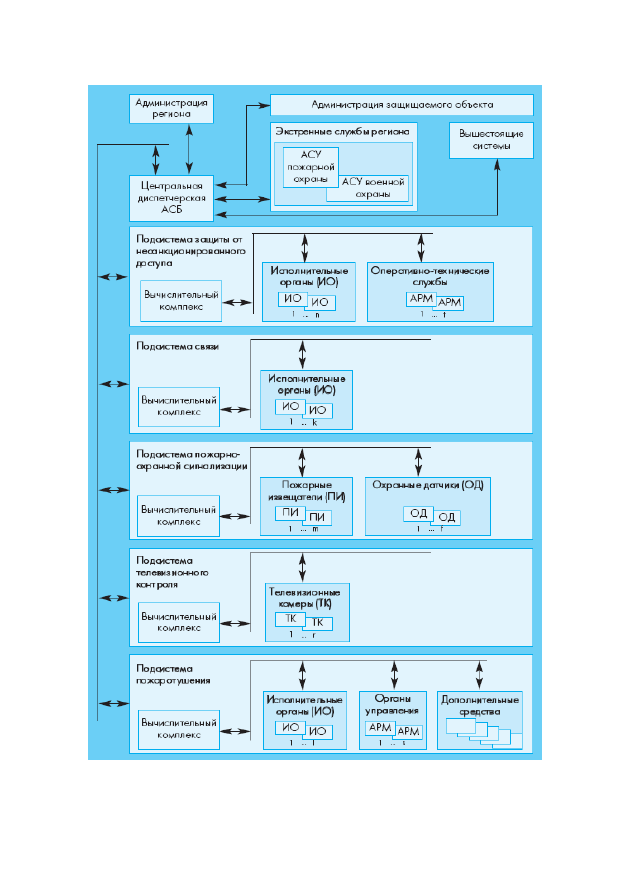

Рис. 1.5. Структура системы комплексной безопасности

18

Основные задачи оперативного управления  силами  и сред-

ствами тушения пожаров в службах пожарной охраны следующие:

1. Сохранение информации о состоянии пожарной техники.
2. Запись расписания выездов пожарных подразделений.
3. Выбор оптимального маршрута.
4.  Автоматизация  отображения  на  световом  плане  города

маршрута движения пожарной техники.

5.  Автоматизация  контроля  времени  прибытия  пожарной

техники на пожар и в пожарную часть.

Объектом  автоматизации  при  внедрении  АСОУПО  яв-

ляется  организационно-управленческая  деятельность  единой
дежурно-диспетчерской  службы  (ЕДДС) «01» по  привлечению
территориальных пожарно-спасательных формирований.

Цель создания АСОУПО – совершенствование автомати-

зации процесса принятия решения персоналом ЕДДС «01» и реа-
лизации задач по оперативному управлению пожарно-спасатель-
ных формирований.

В  общем  виде  структурная  схема  АСОУПО  состоит  из

взаимосвязанных составных частей (систем) (рис. 1.6):

♦

система оперативно-диспетчерского управления (СОДУ);

♦

система оперативно-диспетчерской связи;

♦

система  организационного  и  правового  обеспечения

(СОПО);

♦

информационно-управляющая  вычислительная  систе-

ма (ИВС).

Система диспетчерской связи состоит из подсистемы опе-

ративной  диспетчерской  телефонной  связи  (СОДТС)  и  подсис-
темы  оперативно-диспетчерской  радиосвязи  (СОДРС).  Функ-
циональная схема АСОУПО представлена на рис. 1.7. Сообще-
ние о пожаре поступает в подсистему приема и автоматической
регистрации (ПП) и (АРИ) и анализируется подсистемой анали-
за  информации  (ПАИ),  которая  выдает  соответствующие  воз-
никшей  оперативной  ситуации  данные  подсистеме  управленче-
ского решения (ПУР).

19

Рис. 1.6. Структурная схема АСОУПО

Рис. 1.7. Функциональная схема АСОУПО

20

Техническая реализация АСОУПО

Система  обработки  заявки  о  пожаре  функционирует  сле-

дующим образом. Вызов о пожаре поступает на один из диспет-
черских  пультов.  В  ходе  обработки  заявки  ПЭВМ  определяет
состав техники и номера частей, из которых эта техника высы-
лается. Диспетчер анализирует состав техники и отдает команду
на  исполнение  заявки.  В  соответствующей  пожарной  части  пе-
чатается приказ о выезде. Этот документ содержит дату, время
отдачи приказа, адрес места пожара и состав техники, высылае-
мой из данной ПЧ. Одновременно приказ о выезде печатается у
диспетчера  ЦУС.  Этот  документ  содержит  дату,  время,  адрес
места  пожара,  перечень  пожарных  частей  и  высылаемой  ими
техники.  При  введении  адреса  пожара  в  ПЭВМ  она  вычисляет
его координаты на светоплане и через УСО передает команду на
подсветку  того  квадрата,  который  соответствует  введенному
адресу.  После  передачи  приказа  о  высылке  техники  на  пожар,
печати  контрольного  документа  и  отображения  на  светоплане
места  пожара  ПЭВМ  переходит  в  режим  контроля  исполнения
приказа.  В  пожарных  частях  устанавливается  аппаратура  сбора
и передачи телеметрической информации. Основным элементом
является система датчиков, установленных на стоянках техники,
и  устройство  их  опроса.  Схема  технической  реализации  обра-
ботки заявки о пожаре представлена на рис. 1.8.

Диспетчер организует связь с подразделениями и передает

необходимую информацию руководству ГПС гарнизона города.
Система  проводной  связи  с  диспетчерами  пожарных  частей
осуществляется  с  использованием  аппаратуры  системы  связи
типа «Набат» или пультов и станций оперативной связи.

Для обеспечения оперативной радиосвязи и одновременно-

го резервирования каналов проводной связи в ЦУС и в пожарных
частях устанавливаются стационарные радиостанции.
