120
Задачей спрямления является восстановление начальной остойчивости,
путем увеличения поперечной метацентрической высоты до ℎ > 0, что
одновременно уменьшит крен, а затем приложение спрямляющего поперечного
момента, отвечающего условию ????
спр
= ????
0кр
, для полной ликвидации крена.
Недопустимым и опасным действием будет являться приложение
спрямляющего поперечного момента, отвечающего условию ????
спр
> ????
0кр
.

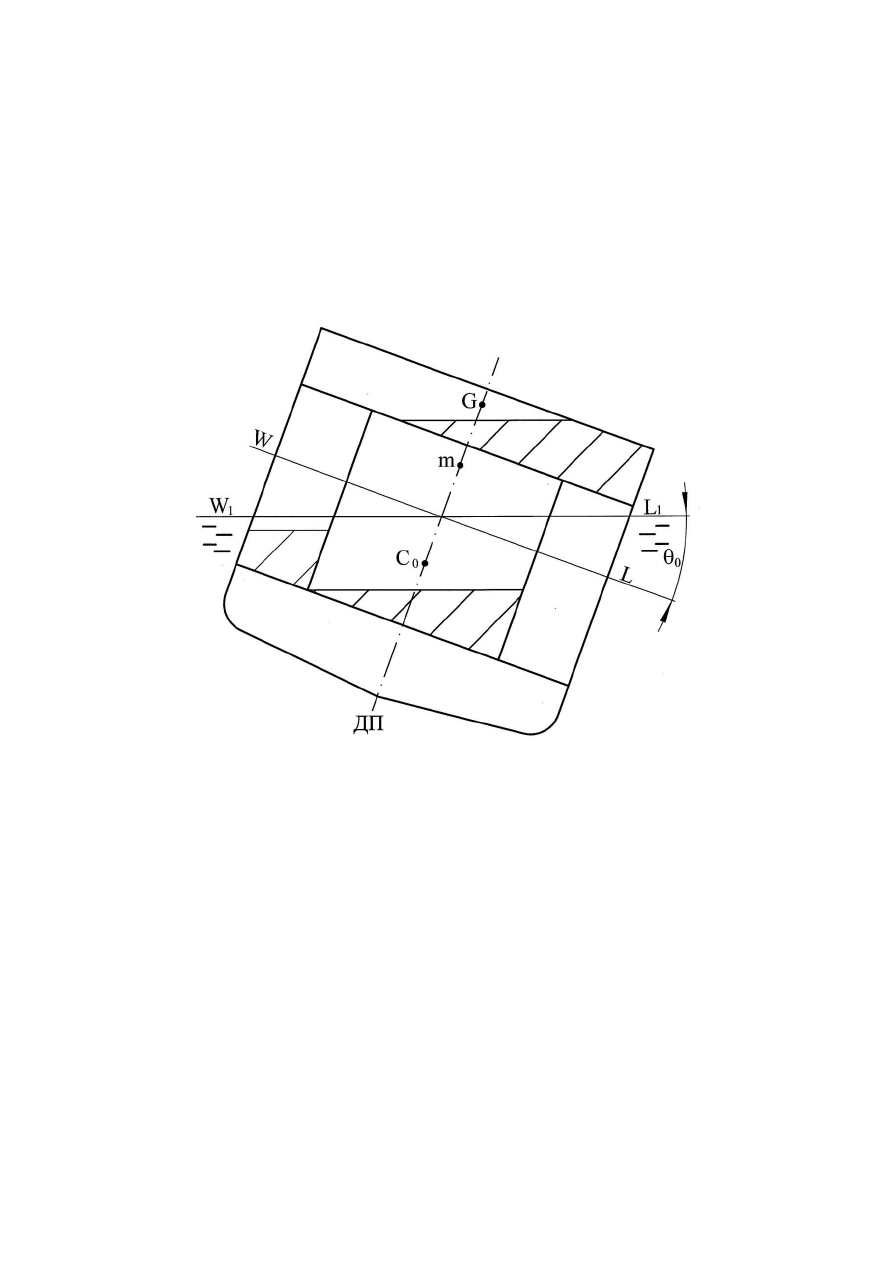

5. Затопление несимметричное относительно диаметральной плоскости
(рис. 6.9), поперечная метацентрическая высота отрицательна ℎ < 0.
Рис 6.9 Пятый типовой случай условной схемы затопления
Причем несимметрия привела к появлению начального кренящего момента
????
0кр
≠ 0, направленного на противоположный борт, нежели от отрицательной
начальной остойчивости. Коэффицент поперечной остойчивости данного судна
также будет отрицательным ???? < 0. Типовая диаграмма статической
остойчивости при данном случае затопления изобразится на (рис. 6.10).
Так как этот случай является наиболее опасным с точки зрения
возможности переваливания судна, которое может произойти при
восстановлении его начальной остойчивости, следовательно, задачей
спрямления является ее восстановление, путем увеличения поперечной
метацентрической высоты до ℎ > 0. А для избежания переваливания судна при
восстановлении его начальной остойчивости, необходимо удерживать
поврежденное судно, которое плавает с креном на один из бортов, путем
приложения обеспечивающего поперечного момента ????
об
. Этот момент должен
быть направлен на тот же борт, что и возникший от несимметрии затопления
крен. И только после восстановления положительной начальной остойчивости
121
поврежденного судна, занимаются ликвидацией крена путем уменьшения
поперечного обеспечивающего момента, отвечающего условию ????
об
= ????
0кр
.

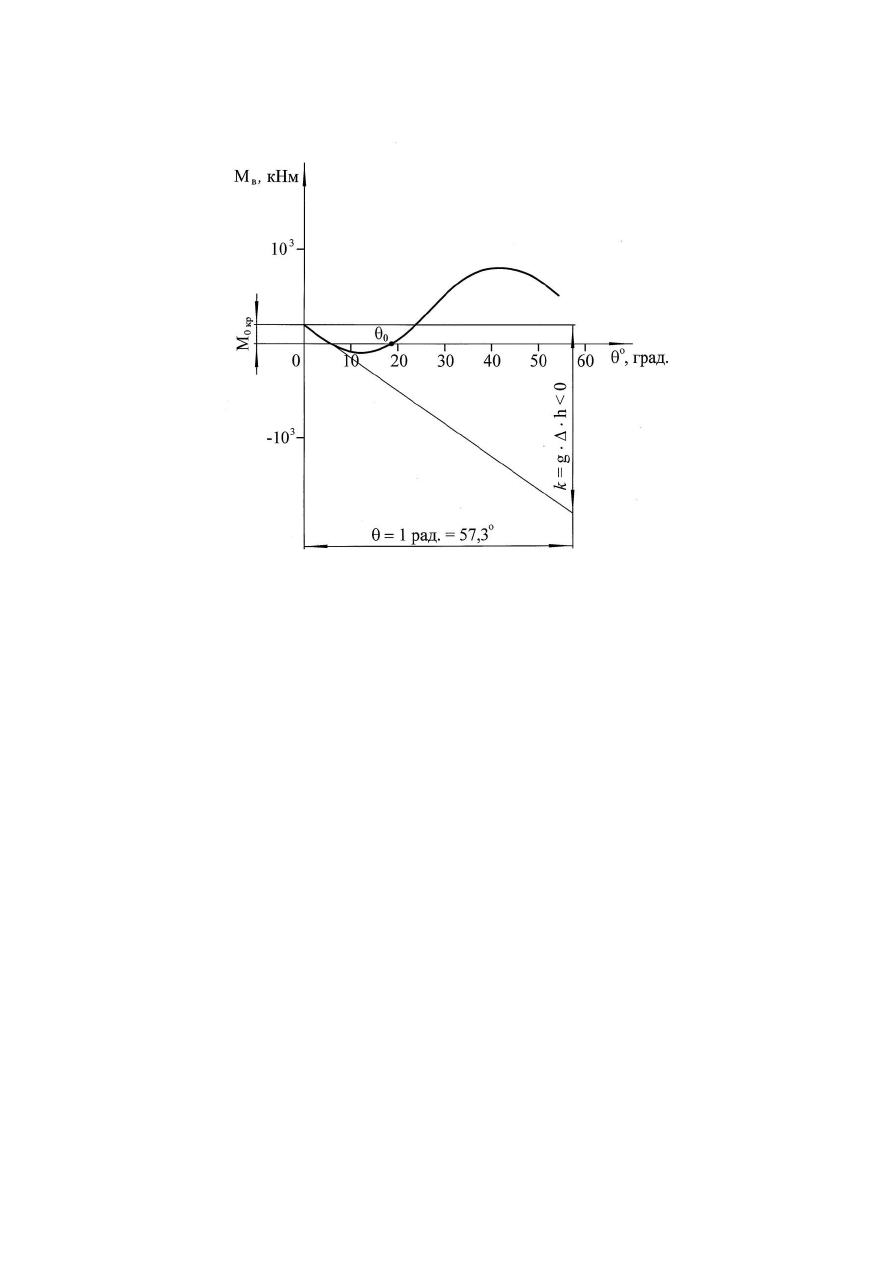

Рис. 6.10 Диаграмма статической остойчивости пятого типового случая
Недопустимым и опасным действием будет являться восстановление
начальной остойчивости без приложения поперечного обеспечивающего
момента ????
об
, или приложение спрямляющего поперечного момента ????
спр
.
Если же для поврежденного судна в дополнение к поперечнному
спрямлению, необходимо применить и продольное, тогда в процессе его
проведения необходимо стремиться к уменьшению дифферента, с целью
улучшения условий использования его технических средств, восстановлению
ходовых и маневренных качеств судна и увеличению запаса остойчивости.
Продольное спрямление, безусловно, необходимо проводить, если возникает
угроза ухода в воду открытой палубы в оконечностях судна.
6.9 Примеры решения задач
Задача №1. Найти объем ????
гр
и коэффициент проницаемости груза
????
гр
в
отсеке для судна, если известно: масса груза m
гр
= 453 т, удельный
погрузочный объем ????
гр
= 0,63 м
3
/т, при плотности груза ????
гр
= 2,32 т/м
3
.
Решение: По формуле (6.8) находим объем груза
????
гр
= ????
гр
∙ m
гр
= 0,63 ∙ 453 = 285,4 м
3
.
Затем из формулы (6.9) определяем коэффициент проницаемости груза
122
????
гр
= 1 −
1
????
гр
∙ ????
гр
=
1
0,63 ∙ 2,32
= 0,316.
Задача №2. Рассчитать объемы груза ????
гр
и воды
????
в
, влившейся в отсек для
судна, если известно: объем отсека по уровень затопления ???? = 2900 м
3
, и
перевозится горох массой m
гр
= 1011 т. Удельный погрузочный объем
????
гр
и
плотность груза ????
гр
выбирать по (табл. Д.1 приложения Д).
Решение: Из (табл. Д.1 приложения Д) для перевозимого груза выбираем
удельный погрузочный объем ????
гр
= 1,55 м
3
/т, и плотность ????
гр
= 1,43 т/м
3
.
Затем по формулам (6.8), (6.12) находим объемы груза и воды, влившейся
в отсек
????
гр
= ????
гр
∙ m
гр
= 1,55 ∙ 1011 = 1567,1 м
3
,
????
в
= ???? −
m
гр
????
гр
= 2900 −
1011
1,43
= 2193,0 м
3
.
Задача №3. Определить массу груза m
гр
и объем воды
????
в
, влившейся в
отсек для судна, если известно: объем отсека по уровень затопления
???? = 3700 м
3
, и перевозится кирпич огнеупорный объемом ????
гр
= 1998 м
3
.
Удельный погрузочный объем ????
гр
и плотность груза
????
гр
выбирать по (табл. Д.1
приложения Д).
Решение: Из (табл. Д.1 приложения Д) для перевозимого груза выбираем
удельный погрузочный объем ????
гр
= 1,15 м
3
/т, и плотность ????
гр
= 2,04 т/м
3
.
Затем из формулы (6.8) находим массу груза
????
гр
= ????
гр
∙ m
гр
; m
гр
=
????
гр
????
гр
=
1998
1,15
= 1737,4 т.
И по формуле (6.12) определяем объем воды, влившейся в отсек
????
в
= ???? −
m
гр
????
гр
= 3700 −
1737,4
2,04
= 2848,3 м
3
.
Задача №4. Вычислить коэффициент проницаемости отсека ????
от
и
условную плотность ????
ус
для судна, если известно: масса груза
m
гр
= 989 т,
объем отсека по уровень затопления ???? = 2003 м
3
, удельный погрузочный объем
123
????
гр
= 1,10 м
3
/т, коэффициент проницаемости груза ????
гр
= 0,39 при плотности
забортной воды ???? = 1,019 т/м
3
.
Решение: По формуле (6.8) находим объем груза
????
гр
= ????
гр
∙ m
гр
= 1,10 ∙ 989 = 1087,9 м
3
.
Затем по формулам (6.10), (6.15) определяем коэффициент проницаемости
отсека и условную плотность
????
от
= 1 − ((
????
гр
????
) ∙ (1 − ????
гр
)) = 1 − ((
1087,9
2003
) ∙ (1 − 0,39)) = 0,669,
????
ус
= ????
от
∙ ???? = 0,669 ∙ 1,019 = 0,682 т/м
3
.
Задача №5. Найти изменение средней осадки ????????
ср
и дифферента
????????
????
после
затопления отсека для судна, если известно: средняя осадка ????
ср
= 8,00 м,
условная плотность ????
ус
= 0,768 т/м
3
, масса влившейся в отсек воды m
в
= 415 т,
изменение статического момента инерции ????????
????
= 68,0 тм, при площади
затопленного отсека ????
от
= 388,0 м
2
. Число тонн ???? и момент дифферентующий
????
диф
на 1 сантиметр осадки выбирать по (табл. Д.2 приложения Д).
Решение: Из (табл. Д.2 приложения Д) для заданной средней осадки
определяем значения числа тонн ???? = 23,54 т/см, и момента дифферентующего
на 1 сантиметр осадки ????
диф
= 194,6 тм/см.
Затем по формулам (6.30), (6.31) находим изменения средней осадки и
дифферента
????????
ср
=
m
в
((100 ∙ ????) − (????
ус
∙ ????
от
))
=
415
((100 ∙ 23,54) − (0,768 ∙ 388,0))
= 0,20 м,
????????
????
= ????????
????
∙
[1 +
????
ус
∙ ????
от
((100 ∙ ????) − (????
ус
∙ ????
от
))
]
????
диф
= 68,0 ∙
∙
[1 +
0,768 ∙ 388,0
((100 ∙ 23,54) − (0,768 ∙ 388,0))
]
194,6
= 0,40 м.
124
6.10 Условия задач
6.1. Найти коэффициенты проницаемости груза
????
гр
и отсека
????
от
судна, если
известно: удельный погрузочный объем ????
гр
= 1,58 м
3
/т, объемы груза
????
гр
= 500 м
3
, и отсека по уровень затопления ???? = 300 м
3
, при плотности груза
????
гр
= 0,79 т/м
3
.
6.2. Определить объем
????
гр
и коэффициент проницаемости груза
????
гр
в
отсеке для судна, если известно: масса груза m
гр
= 342 т, удельный
погрузочный объем ????
гр
= 0,57 м
3
/т, при плотности груза ????
гр
= 2,64 т/м
3
.
6.3. Вычислить массу
m
гр
и коэффициент проницаемости груза
????
гр
в
отсеке для судна, если известно: объем груза ????
гр
= 98 м
3
, удельный погрузочный
объем ????
гр
= 1,30 м
3
/т, при плотности груза ????
гр
= 1,40 т/м
3
.
6.4. Рассчитать объемы груза
????
гр
и воды
????
в
, влившейся в отсек для судна,
если известно: объем отсека по уровень затопления ???? = 5000 м
3
, и перевозится
бурый железняк массой m
гр
= 3455 т. Удельный погрузочный объем
????
гр
и
плотность груза ????
гр
выбирать по (табл. Д.1 приложения Д).
6.5. Найти объемы груза
????
гр
и воды
????
в
, влившейся в отсек для судна, если
известно: объем отсека по уровень затопления ???? = 4000 м
3
, и перевозится
каменный уголь массой m
гр
= 2455 т. Удельный погрузочный объем
????
гр
и
плотность груза ????
гр
выбирать по (табл. Д.1 приложения Д).
6.6. Вычислить объемы груза
????
гр
и воды
????
в
, влившейся в отсек для судна,
если известно: объем отсека по уровень затопления ???? = 3000 м
3
, и перевозится
овес массой m
гр
= 453 т. Удельный погрузочный объем
????
гр
и плотность груза
????
гр
выбирать по (табл. Д.1 приложения Д).
6.7. Рассчитать объемы груза
????
гр
и воды
????
в
, влившейся в отсек для судна,
если известно: объем отсека по уровень затопления ???? = 2000 м
3
, и перевозится
чугун в чушках массой m
гр
= 1455 т. Удельный погрузочный объем
????
гр
и
плотность груза ????
гр
выбирать по (табл. Д.1 приложения Д).
6.8. Определить объемы груза
????
гр
и воды
????
в
, влившейся в отсек для судна,
если известно: объем отсека по уровень затопления ???? = 1000 м
3
, и перевозится
сталь прутковая массой m
гр
= 956 т. Удельный погрузочный объем
????
гр
и
плотность груза ????
гр
выбирать по (табл. Д.1 приложения Д).
6.9. Найти объемы груза
????
гр
и воды
????
в
, влившейся в отсек для судна, если
известно: объем отсека по уровень затопления ???? = 2500 м
3
, и перевозится
пробка массой m
гр
= 150 т. Удельный погрузочный объем
????
гр
и плотность груза
????
гр
выбирать по (табл. Д.1 приложения Д).
6.10. Рассчитать объемы груза
????
гр
и воды
????
в
, влившейся в отсек для судна,
если известно: объем отсека по уровень затопления ???? = 3500 м
3
, и перевозится
целлюлоза массой m
гр
= 1111 т. Удельный погрузочный объем
????
гр
и плотность
груза ????
гр
выбирать по (табл. Д.1 приложения Д).
