Файл: Инженерная и компьютерная графика.doc

М инистерство образования и науки, физкультуры и спорта Украины

КИЕВСКАЯ ГОСУДАРСТВЕННАЯ АКАДЕМИЯ ВОДНОГО ТРАНСПОРТА

имени гетмана Петра Конашевича - Сагайдачного

Севастопольский факультет морского транспорта

кафедра гуманитарных, естественных и технических дисциплин

задания

по дисциплине «Инженерная И КОМПЬЮТЕРНАЯ графика»

для студентов дневной и заочной формы обучения

направления подготовки 6.070104 Морской и речной транспорт

специальности  7.07010401 "Судовождение"

Методические указания

к выполнению индивидуальных заданий

Севастополь

2012 г.

УДК 681.3

Задания по дисциплине «Инженерная и компьютерная графика» для студентов дневной и заочной формы обучения по специальности 7.07010401 - Судовождение. Методические указания к выполнению индивидуальных заданий / О.В. Мухина. – Севастополь: Изд-во ……………, 2012. – 30 с.

Методические указания содержат варианты индивидуальных заданий для самостоятельной работы студентов по дисциплине «Инженерная и компьютерная графика» для студентов дневной и заочной формы обучения по специальности 7.07010401 - Судовождение. Индивидуальные задания развивают у студентов пространственное представление и воображение, формируют практические навыки выполнения чертежей конкретных объектов пространства как на бумаге с помощью чертёжных инструментов, так и на компьютере в графической системе AutoCAD.

Методические указания разработаны в соответствии с учебным планом и отраслевым стандартом высшего образования подготовки бакалавров по специальности 7.07010401 – Судовождение.

Автор - кандидат технических наук, доцент Мухина О.В.

Рассмотрены и утверждены на заседании кафедры

от протокол №

СОДЕРЖАНИЕ

Введение 3

1. Цель работы 4

2. Задания по разделу «Инженерная графика» 4

2.1 Задание №1. Пересечение геометрического тела проецирующей плоскостью. Развёртка поверхности. 4

2.2 Задание №2. Проекционное черчение 8

2.3 Задание №3. Аксонометрические проекции 15

2.4 Задание №4. Разъёмные соединения. Сборочный чертёж 16

3. Задание по разделу «Компьютерная графика» 20

Заключение 23

Библиографический список 23

Приложение – Образцы выполненных заданий 24

ВВЕДЕНИЕ

Целью преподавания дисциплины "Инженерная и компьютерная графика" является развитие у студентов пространственного представления и воображения, способности к анализу и синтезу пространственных форм и отношений, практически реализуемых в виде чертежей конкретных объектов пространства, формирование у студентов знаний в области современной компьютерной графики.

В результате изучения дисциплины студент должен знать:

• основные законы построения, чтения изображений и исследования геометрических образов;

• способы решения позиционных и метрических задач, имеющих исключительно практическое значение;

• правила выполнения и оформления технической документации на основе нормативных актов и государственных стандартов.

• командный интерфейс графической системы AutoCAD;

• порядок выполнения чертежей в AutoCAD.

---

В результате изучения дисциплины студент должен уметь:

• выбирать оптимальный способ решения задач и реализовать его на чертеже;

• правильно излагать техническую идею с помощью чертежа;

• по чертежу представить себе объект и принцип его действия;

• решать теоретические и прикладные задачи с помощью чертежа;

• создавать конструкторские документы (чертежи, схемы, спецификации и перечни элементов) на персональном компьютере в графической системе AutoCAD.

Индивидуальные задания способствуют закреплению теоретических знаний и формируют у студентов практические навыки выполнения чертежей конкретных объектов пространства как на бумаге с помощью чертёжных инструментов, так и на компьютере в графической системе AutoCAD.

1. цель работы

Цель индивидуальных заданий - практическое применение приобретенных теоретических знаний по инженерной и компьютерной графике.

Чертёж – графическое изображение объекта на плоскости, выполненное по установленным правилам проецирования с соблюдением принятых требований и условностей. Чертеж передает форму и размеры объекта, содержит данные, необходимые для его изготовления и контроля.

ГОСТ 2.305-68 «Изображения – виды, разрезы, сечения» устанавливает правила изображения объектов на чертежах всех отраслей промышленности и строительства.

Знание правил выполнения и оформления чертежей, практические навыки, полученные студентами на занятиях по инженерной графике, лаконично реализуются средствами компьютерной графики (в частности графической системы AutoCAD) и воплощаются в электронных чертежах.

Титульный лист для студентов дневной формы обучения оформляется в соответствии с образцом, представленным в приложении (рисунок 11).

2. задания по разделу «инженерная графика»

Все чертежи выполняются карандашом на листах ватмана формата А3 (420х297) в масштабе 1:1, по индивидуальному варианту.

Номер варианта для выполнения задания соответствует порядковому номеру студента в журнале группы.

Номера чертежей устанавливаются по следующей схеме:

КГАВТ 001.007.001, где КГАВТ - сокращенное наименование вуза; 001 - номер задания; 007 - номер варианта; 001 - номер листа в задании.

2.1 Задание №1

Пересечение геометрического тела

проецирующей плоскостью.

развёртка поверхности

задание:

1) Выполнить три проекции заданного геометрического тела

(таблица 1, рисунки 1…4);

2) Построить фигуру сечения геометрического тела проецирующей плоскостью;

3) Найти натуральную величину сечения;

4) Построить развертку;

5) Построить аксонометрическую проекцию заданного геометрического тела.

Образец выполненного задания представлен в приложении (рисунок 12).

Таблица 1- Исходные данные по вариантам к заданию №1

№ варианта	Геометрическое тело	d	h	k	
1	Конус (рисунок 1)	50	80	35	45
2	Пирамида (рисунок 2)	60	90	40	30
3	Призма (рисунок 3)	70	100	45	60
4	Цилиндр (рисунок 4)	50	80	35	45
5	Конус (рисунок 1)	60	90	40	30
6	Пирамида (рисунок 2)	70	100	45	60
7	Призма (рисунок 3)	50	80	35	45
8	Цилиндр (рисунок 4)	60	90	40	30
9	Конус (рисунок 1)	70	100	45	60
10	Пирамида (рисунок 2)	50	80	35	45
11	Призма (рисунок 3)	60	90	40	30
12	Цилиндр (рисунок 4)	70	100	45	60
13	Конус (рисунок 1)	80	100	50	60
14	Пирамида (рисунок 2)	50	100	40	30
15	Призма (рисунок 3)	60	100	45	45
16	Цилиндр (рисунок 4)	80	100	50	60
17	Конус (рисунок 1)	50	100	40	30
18	Пирамида (рисунок 2)	60	100	45	45
19	Призма (рисунок 3)	80	100	50	60
20	Цилиндр (рисунок 4)	50	100	40	30
21	Конус (рисунок 1)	60	100	45	45
22	Пирамида (рисунок 2)	80	100	50	60
23	Призма (рисунок 3)	50	100	40	30
24	Цилиндр (рисунок 4)	60	100	45	45
25	Пирамида (рисунок 2)	50	80	35	45
26	Призма (рисунок 3)	60	90	40	30
27	Цилиндр (рисунок 4)	70	100	45	60
28	Конус (рисунок 1)	50	80	35	45
29	Пирамида (рисунок 2)	60	90	40	30
30	Призма (рисунок 3)	70	100	45	60

---

Рисунок 1 – Конус

k

Рисунок 2 – Пирамида

k

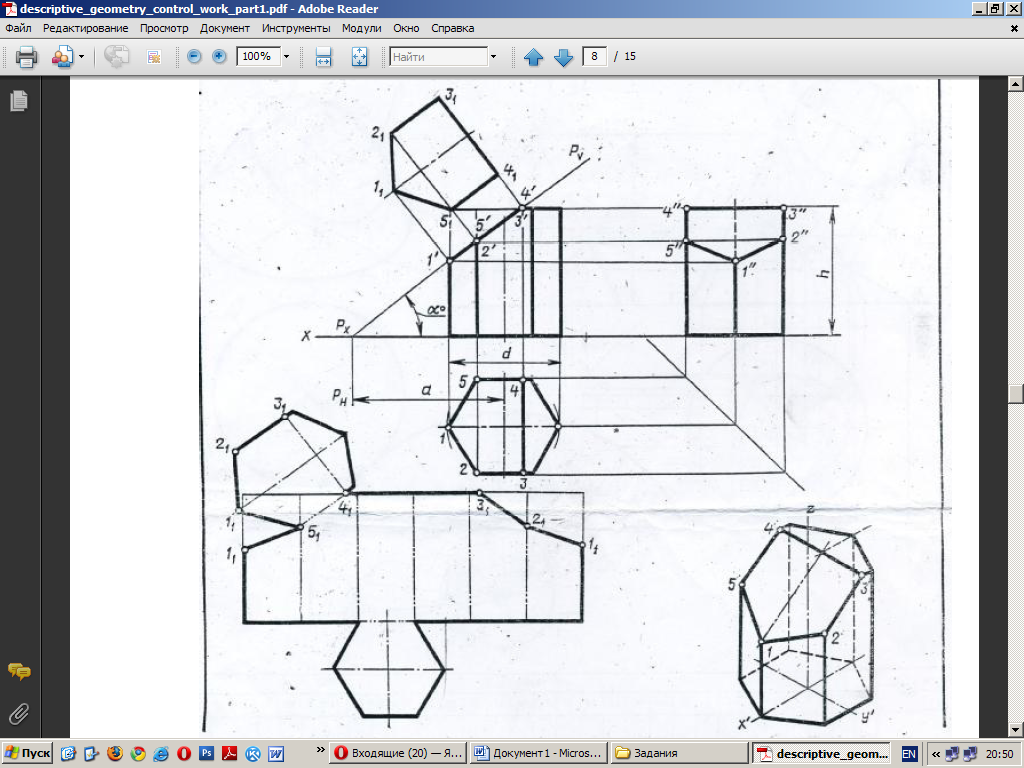

Рисунок 3 – Призма

k

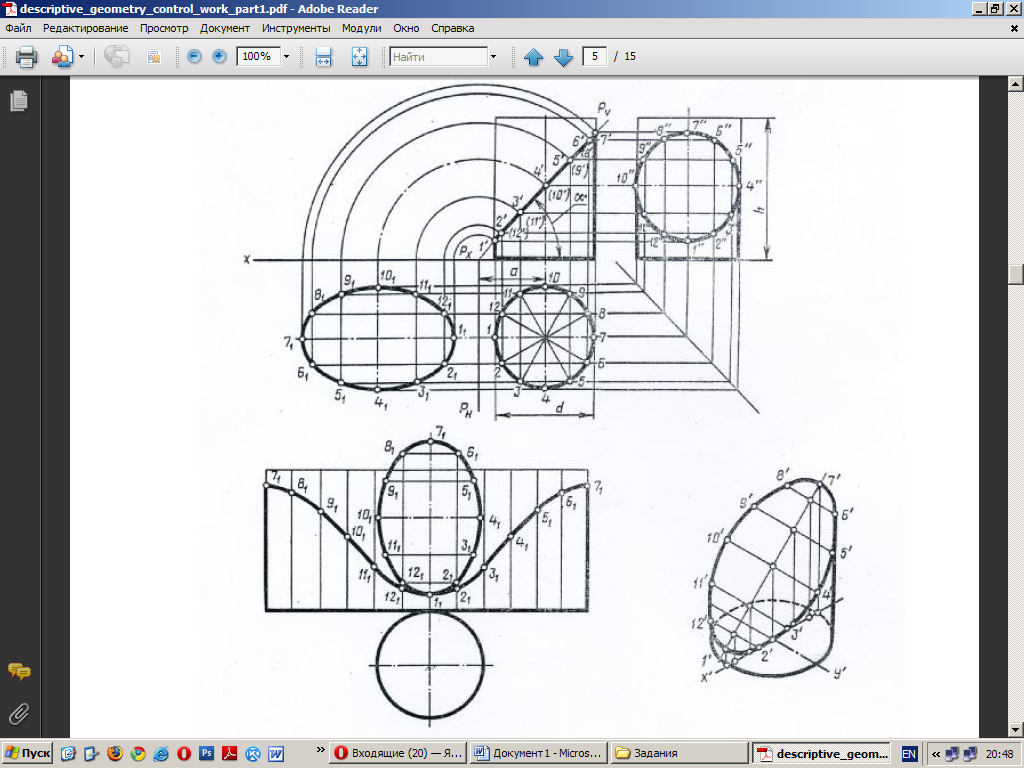

Рисунок 4 - Цилиндр

2.2 задание №2

проекционное черчение

Дано: два вида металлической детали.

задание: Построить три вида детали с выполнением простых разрезов и простановкой размеров и наклонное сечение детали заданной проецирующей плоскостью.

Перед выполнением задания студенту необходимо изучить ГОСТ 2.305-68 «Изображения – виды, разрезы, сечения» и ГОСТ 2.307-68 – «Нанесение размеров и предельных отклонений».

порядок выполнения работы:

1. Вычертить заданные проекции детали (вид спереди и слева или спереди и сверху);

2. Построить третий вид детали (сверху или слева);

3. Выполнить простые разрезы, необходимые для полного раскрытия внутренних (невидимых) форм детали. При выборе количества и вида разрезов следует иметь в виду, что достаточно раскрытие формы невидимого элемента детали только на одном из изображений. При необходимости нанести обозначение выполненных разрезов;

4. Построить сечение детали проецирующей плоскостью, положение которой задано на чертеже разомкнутой линией. Нанести обозначение сечения;

5. После проверки правильности построенных изображений выполнить обводку чертежа и нанести штриховку на разрезах и сечении;

6. Проставить размеры всех элементов детали в соответствии с ГОСТ 2.307-68.

Образец выполненного задания представлен в приложении (рисунок 13)

---

Таблица 2 - Исходные данные по вариантам к заданию №2

Продолжение таблицы 2

---

Продолжение таблицы 2

Продолжение таблицы 2

---
