КОМПОНЕНТЫ

AT Pro

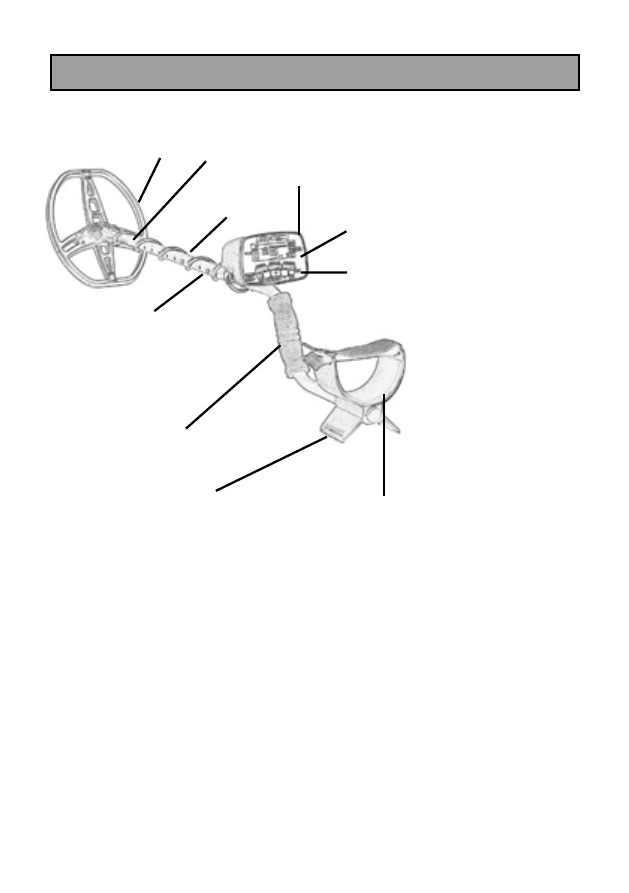

Катушка

Нижняя

штанга

Корпус бло-

ка управле-

ния

S-образная

штанга

Пружинный

фиксатор

Верхняя

штанга

Мягкая

накладка

Стойка

металлоискателя

Ручка

ЖК экран

Кнопки

управления

Лямка

подлокотника

www.garrett-hobby.ru

7

СПИСОК КОМПОНЕНТОВ

Для сборки металлоискателя

AT Pro

 не требуется каких-либо инструментов. Четыре (4)

элемента питания AA уже вставлены в корпус. В упаковке металлоискателя должны со-

держаться следующие компоненты:



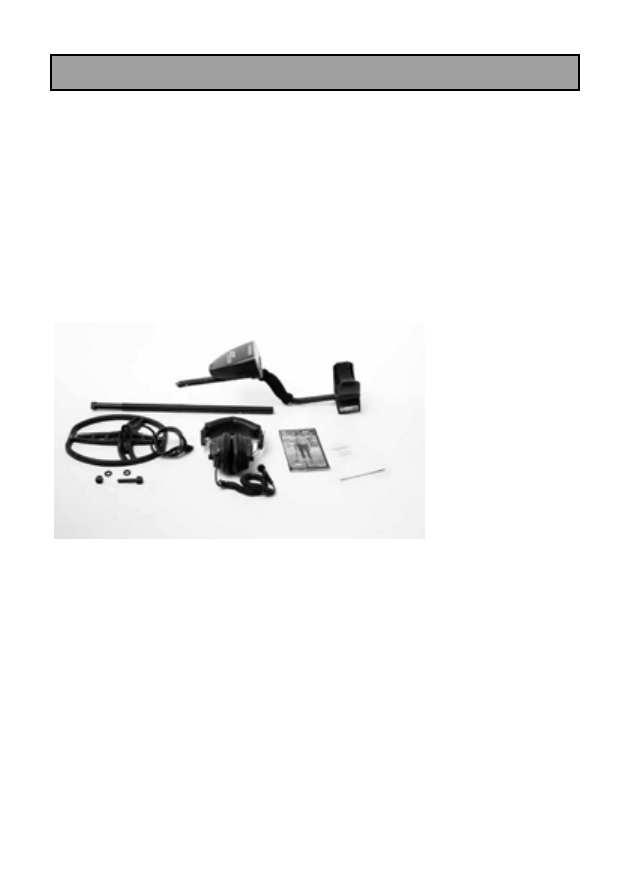

 Один (1) блок управления в корпусе с S-образной штангой



 Одна (1) верхняя штанга и одна (1) подсоединѐнная нижняя штанга



 Одна (1) барашковая гайка, две (2) монтажные шайбы и один (1) болт с резьбой



 Одна (1) Double-D (DD) катушка размером 22х28 см



 Руководство пользователя



 Гарантийный талон



 Головные телефоны

Если что-либо из перечисленного отсутствует, обратитесь к своему дилеру.

8

СБОРКА

1.  Совместите  отверстия  монтажных  шайб  с  небольшими  выступами  на  нижней

штанге и с усилием установите их на место.

2. Наденьте на штангу катушку.

3. Пропустите болт через отверстия в нижней штанге и катушке. Вручную зафикси-

руйте узел катушки барашковой гайкой.

4. Вдавите пружинный фиксатор в S-образную штангу и в верхнюю штангу вставьте

блок управления.

5. Вдавите пружинный фиксатор в нижней штанге и отрегулируйте  до  удобной для

вас длины.

www.garrett-hobby.ru

9

6. Не натягивая, оберните кабель вокруг штанги, первый виток кабеля должен быть

над штангой.

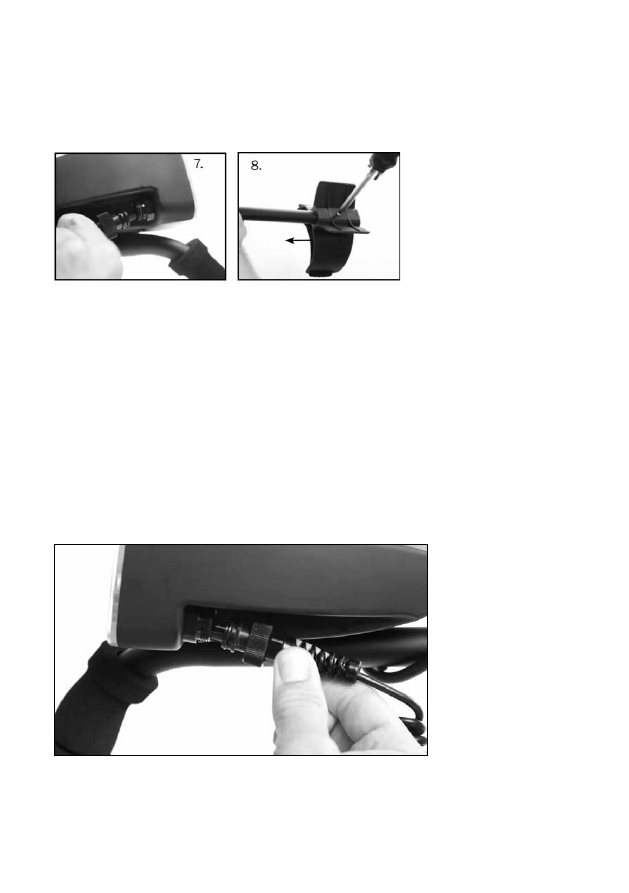

7. Вставьте разъѐм катушки в 4-контактный коннектор на блоке управления и вруч-

ную закрепите соединение.

8. При необходимости отрегулируйте лямку подлокотника, вывинтив винт в нижней

части и переставив его в другое отверстие.

9. При желании подключите головные телефоны к 2-кон¬тактному разъѐму на блоке

управления.

Примечание:  Головные  телефоны  для  работы  не  требуются,  но  многие  охотники

предпочитают слышать самые слабые звуки от объектов. При подключении голов-

ных телефонов динамик блока управления отключается.

Примечание:  Поставляемые  в  комплекте  телефоны  предназначены  для  работы  в

сухих условиях; см. стр. 54 по поводу водозащищѐнных телефонов.

10

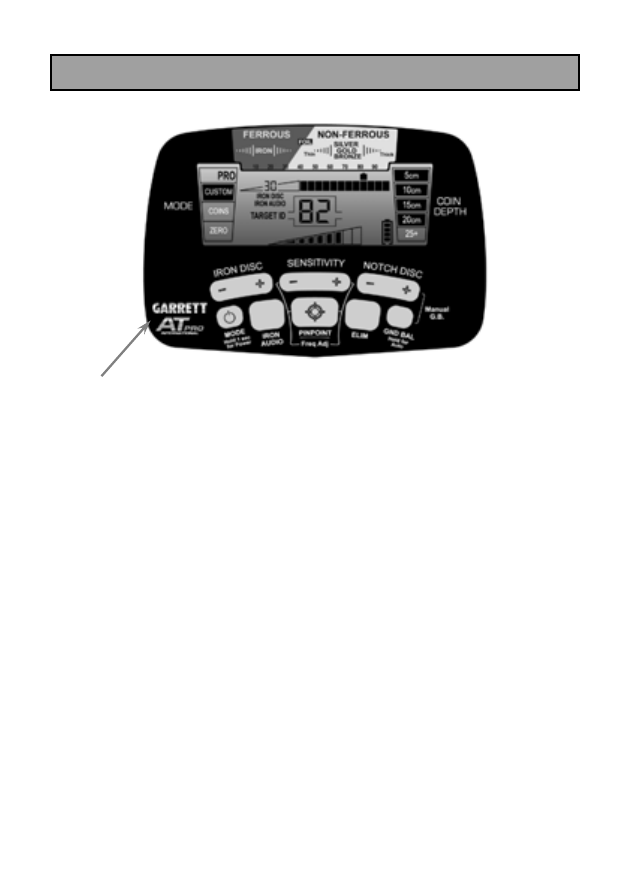

ВКЛЮЧЕНИЕ ПИТАНИЯ

Кнопка включения питания и переключе-

ния режима работы

Кнопкой включения питания включите металлоискатель.

Нажмите и отпустите эту кнопку, чтобы включить питание металлоискателя и вернуться

в режим с теми же параметрами, которые были в нѐм установлены на момент выключе-

ния питания.

Для выключения металлоискателя

 нажмите эту кнопку и держите еѐ нажатой в тече-

ние одной (1) секунды (пока металлоискатель не издаст короткий тональный сигнал).

Для возврата к заводским установкам

 нажмите эту кнопку и держите е нажатой в те-

чение 5-10 секунд (мока металлоискатель не издаст быстрый двойной тональный сигнал).
