3.
ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
.
3.1
Контроль
функционирования
.
Контроль
функционирования
светофоров
на
объекте
управления
обеспечивается
тестовыми
программными
средствами
дорожного
контроллеров
(
при
их
наличии
в
контроллере
),
к
кото
-
рому
подключен
светофор
или
визуально
.
В
случае
получения
информации
о
неисправности
светофора
,
обслуживающий
персонал
должен
выявить
неисправный
светофор
(
ИСС
),
заменить
неисправное
изделие
на
исправное
из
состава
ЗИП
и
восстановить
работоспособность
светофорного
объекта
.
После
восстановления
работоспособности
отказавшего
светофора
(
ИСС
),
в
паспорте
(
этикет
-
ке
)
на
отказавшее
оборудование
делается
запись
о
дате
ремонта
,
Ф
.
И
.
О
.
лица
,
проводившего
ремонт
с
кратким
описанием
характера
неисправности
и
времени
,
в
течение
которого
свето
-
форный
объект
оставался
в
нерабочем
состоянии
.
3.2
Техническое
обслуживание
.
Техническое
обслуживание
светофоров
включает
в
себя
2
вида
:
•
полугодовое
техническое
обслуживание
(
ТО
1);
•
годовое
техническое
обслуживание
(
ТО
2)..
3.2.1
Полугодовое
техническое
обслуживание
.
1)
Произвести
внешний
осмотр
светофора
:
проверить
отсутствие
механических
повреж
-
дений
(
царапин
,
трещин
,
помутнений
светофильтра
,
неудаляемых
загрязнений
,
отсут
-
ствие
следов
коробления
корпуса
),
отсутствие
внутри
корпуса
следов
влаги
и
пыли
.
При
наличии
,
удалить
грязь
и
пыль
с
корпуса
и
светофильтров
.
2)
Проверить
прочность
крепления
светофора
к
опорам
и
экранам
,
угол
наклона
и
пово
-
рота
светофора
в
соответствии
с
техническим
проектом
на
управляемый
перекресток
.
При
необходимости
выставить
необходимые
значения
и
закрепить
с
усилием
винтовое
соединение
,
на
винтовое
соединение
нанести
краску
.
3)
Проверить
надежность
соединения
разъемов
и
внешнее
состояние
сигнальных
кабе
-
лей
,
для
чего
:
Инв
.
№
подп
Подп
.
и
дата
Вз
ам
.
инв
.
№
Инв
.
№
дубл
.
Подп
.
и
дата
Лист
32
УБМФ
.
С
РЭ
Лит
№
докум
.
Изм
.
Подп
.
Да
та
•
Снять
защитную
крышку
со
светофора
и
проверить
надежность
крепления
сигналь
-
ных
проводов
в
разъеме
,
проверить
состояние
резинового
уплотнителя
на
защитной
крышке
.
•
При
обнаружении
несоответствий
,
провода
закрепить
в
разъеме
,
неисправный
рези
-
новый
уплотнитель
удалить
и
наклеить
новый
уплотнитель
.
4)
Проверить
исправность
светодиодов
в
каждой
сигнальной
секции
.
Критерием
отказа
светофоров
является
невозможность
выполнения
светофором
требований
назначения
или
отказ
свыше
20%
светодиодов
в
одной
сигнальной
секции
,
или
неправильное
ото
-
бражение
цифр
в
модифицированном
информационном
светофоре
.
5)
Проверить
визуальным
сравнением
соответствие
цвета
каждой
сигнальной
секции
све
-
тофора
эталону
–
цветовой
шкале
с
нанесенными
на
ней
допустимыми
значениями
цветов
или
измерительным
прибором
,
отображающим
координаты
цвета
,
излучаемого
светофором
.
При
визуальном
сравнении
с
эталоном
необходимо
соблюдать
условия
применения
эталона
,
указанные
изготовителем
эталона
.
При
измерении
прибором
,
ко
-
ординаты
цвета
должны
соответствовать
границам
цветовых
областей
выходной
апер
-
туры
светофора
по
ГОСТ
25695 (
ГОСТ
Р
52282).
Инв
.
№
подп
Подп
.
и
дата
Вз
ам
.
инв
.
№
Инв
.
№
дубл
.
Подп
.
и
дата
Лист
33
УБМФ
.
С
РЭ
Лит
№
докум
.
Изм
.
Подп
.
Да
та
3.2.2
Годовое
техническое
обслуживание
.
Годовое
техническое
обслуживание
производится
в
объеме
работ
,
включенных
в
полугодо
-
вое
техническое
обслуживание
,
а
также
дополнительно
производятся
следующие
виды
работ
:
1)
Проверить
отсутствие
следов
коррозии
на
металлических
деталях
светофоров
и
их
креплений
,
прочность
креплении
к
опорам
и
экранам
.
При
обнаружении
следов
корро
-
зии
необходимо
зачистить
детали
от
грязи
и
ржавчины
,
поврежденные
места
детали
обработать
преобразователем
ржавчины
,
загрунтовать
и
покрасить
краской
такого
же
типа
и
цвета
,
что
была
нанесена
ранее
.
При
необходимости
произвести
покраску
ме
-
таллических
деталей
полностью
.
2)
Проверить
защиту
светофоров
от
внешних
наводок
напряжения
,
которая
реализована
в
светофорах
в
виде
пассивной
схемы
подавления
,
выполненной
на
принципах
рези
-
стивного
подавления
наведенной
в
сигнальной
цепи
помехи
,
или
активной
схемы
по
-
давления
помехи
для
светофоров
информационных
,
в
которых
схема
ограничения
по
-
мехи
выполнена
на
принципах
электронного
шунтирования
при
достижении
напряже
-
ния
помехи
порогового
значения
.

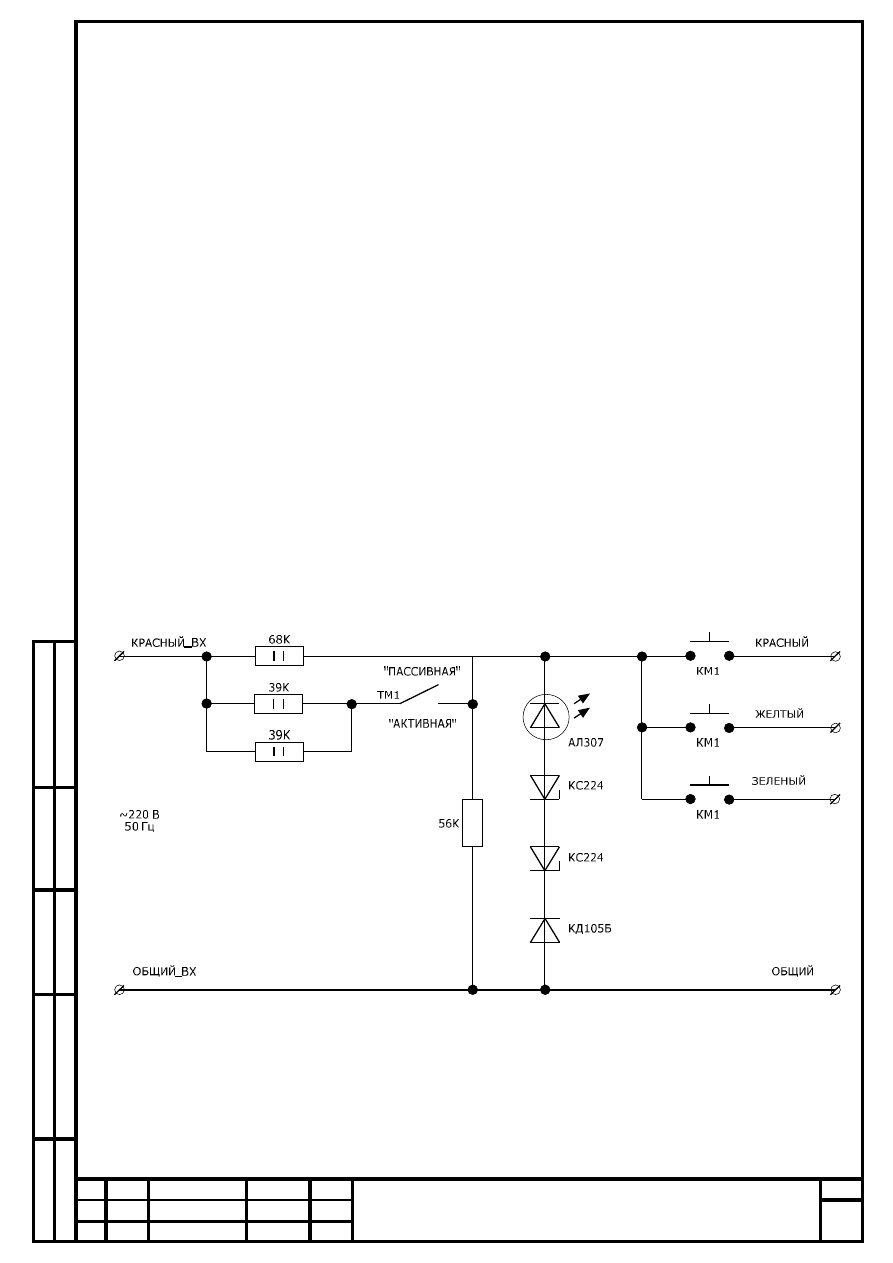

Проверка
функции
«
Шумоподавления
»
производит
-
ся
с
использованием
приспособления
,
схема
электрическая
которого
приведена
на
сле
-
дующем
рисунке
:
Инв
.
№
подп
Подп
.
и
дата
Вз
ам
.
инв
.
№
Инв
.
№
дубл
.
Подп
.
и
дата
Лист
34
УБМФ
.
С
РЭ
Лит
№
докум
.
Изм
.
Подп
.
Да
та
Для
проверки
необходимо
:
•
обесточить
обслуживаемый
светофор
;
•
отсоединить
от
одного
из
обслуживаемых
светофоров
разъем
силовой
линии
;
•
подключить
к
контактам
разъема
обслуживаемого
светофора
(
красной
,
желтой
,
зеле
-
ной
)
выходные
провода
приспособления
и
установить
переключатель
приспособления
в
положение
,
соответствующее
типу
схемы
защиты
от
помех
(
пассивная
или
активная
),
реализованной
в
светофоре
;
•
подать
на
вход
приспособления
питание
220
В
;
•
поочередно
нажимая
кнопки
КМ
(
красный
,
желтый
,
зеленый
)
на
приспособлении
,
про
-
верить
исправность
схем
защиты
(
функционирование
«
Шумоподавления
»)
во
всех
сиг
-
нальных
секциях
светофора
.
Критерием
исправности
схем
защиты
от
помех
в
сигнальных
секциях
является
свечение
ин
-
дикационного
светодиода
в
приспособлении
при
отжатой
кнопке
КМ
и
отсутствие
свечения
его
и
сигнальной
секции
светофора
при
нажатии
кнопки
КМ
.
Аналогично
проверить
функцию
«
Шумоподавления
»
в
других
светофорах
.
3)
Проверить
работу
корректора
мощности
светофоров
информационных
проводится
для
светофоров
информационных
с
индексом
«
Е
»,
для
чего
:
•
отсоединить
от
разъема
контроллера
провод
силовой
цепи
,
питающий
желтую
сек
-
цию
обслуживаемого
светофора
;
•
отсоединить
от
силовой
линии
все
светофоры
,
работающие
по
одному
направлению
с
обслуживаемым
светофором
;
•
в
разрыв
линии
желтой
силовой
цепи
подключить
резистор
10
Ом
, 0,5
Вт
,
через
раз
-
вязывающий
трансформатор
типа
ОСР
-0,25
У
3, 220/220;
•
подключить
к
розетке
220
В
, 50
Гц
контроллера
осциллограф
типа
С
1-73,
корпус
развязывающего
трансформатора
и
осциллографа
заземлить
.
Включить
контроллер
в
режим
функционирования
и
проверить
осциллографом
форму
напряжения
сигнала
на
резисторе
,
которая
должна
быть
близкой
к
синусоидальной
.
Аналогично
проверить
работу
корректора
мощности
в
других
информационных
светофорах
с
индексом
«
Е
».
Инв
.
№
подп
Подп
.
и
дата
Вз
ам
.
инв
.
№
Инв
.
№
дубл
.
Подп
.
и
дата
Лист
35
УБМФ
.
С
РЭ
Лит
№
докум
.
Изм
.
Подп
.
Да
та
4)
Проверить
изменение
яркости
свечения
информационного
светофора
»
при
изменении
условий
внешнего
освещения
(
проверка
функции
«
Адаптивность
»)
для
светофоров
информационных
с
индексом
«
А
»,
для
чего
:
•
в
разрыв
провода
желтой
силовой
цепи
подключить
амперметр
и
измерить
значение
тока
потребления
в
данной
силовой
цепи
светофора
;
•
наглухо
закрыть
рассеиватель
желтой
сигнальной
секции
светофора
отрезком
непро
-
зрачного
материала
,
закрывающего
всю
апертуру
выходного
сигнала
желтого
цвета
.
Выждать
не
менее
20
циклов
работы
светофора
в
режиме
смены
сигналов
,
и
убедит
-
ся
в
том
,
что
ток
потребления
в
измеряемой
цепи
уменьшился
более
чем
на
10%,
что
является
признаком
того
,
что
функция
«
Адаптивность
»
в
данном
светофоре
выпол
-
няется
.
Аналогично
произвести
проверку
изменения
яркости
в
других
информационных
светофорах
с
функцией
«
Адаптивность
".
3.2.3
Техническое
обслуживание
светофоров
производится
сервисной
организацией
,
имею
-
щей
разрешение
изготовителя
на
данный
вид
деятельности
или
изготовителем
на
основе
до
-
говоров
между
потребителем
(
организацией
эксплуатирующей
объект
управления
)
и
сервис
-
ной
организацией
или
изготовителем
,
заключаемых
при
вводе
управляемого
объекта
в
экс
-
плуатацию
.
Техническое
обслуживание
производится
,
как
в
гарантийный
,
так
и
в
послега
-
рантийный
периоды
эксплуатации
объекта
управления
.
3.3
Порядок
проведения
эксплуатационного
ремонта
и
ввод
светофора
в
эксплуатацию
.
Для
замены
неисправного
ИСС
в
светофоре
или
модифицированного
светофора
на
объекте
управления
необходимо
:
•
обесточить
неисправный
светофор
;
•
вскрыть
корпус
светофора
с
неработающим
ИСС
и
произвести
его
замену
из
состава
ЗИП
или
снять
с
опоры
(
стойки
)
на
которой
установлен
неработающий
модифициро
-
ванный
светофор
и
заменить
его
на
аналогичный
исправный
;
•
провести
тестовые
проверки
замененного
ИСС
(
светофора
)
в
составе
объекта
управле
-
ния
;
•
произвести
упаковку
неисправного
ИСС
(
светофора
)
в
полиэтиленовый
пакет
для
по
-
следующей
передачи
неисправного
оборудования
в
ремонт
в
соответствии
с
п
3.5
на
-
стоящего
РЭ
.
