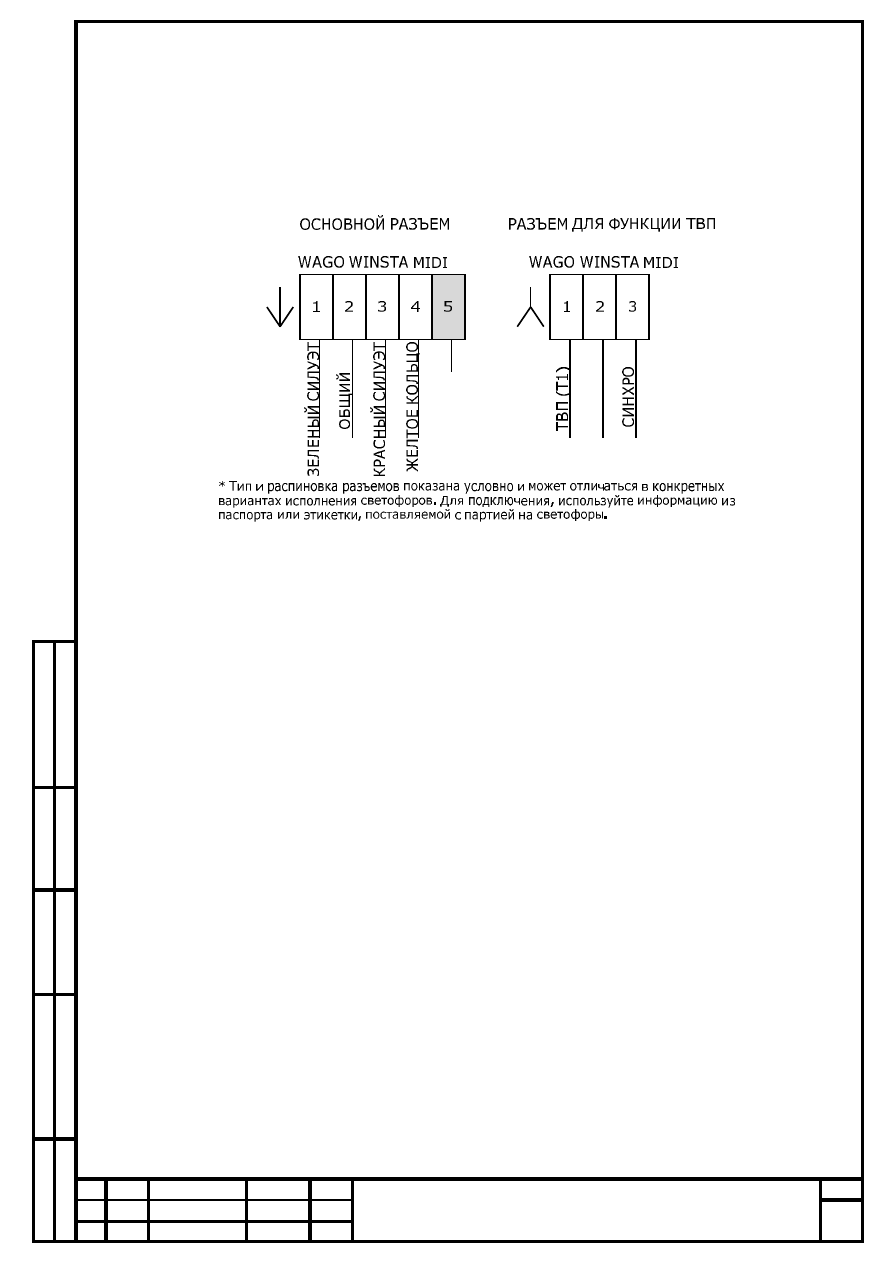

1.5.5

Для

подключения

светофоров

к

дорожному

контроллеру

на

задней

стороне

светофора

под

защитной

крышкой

установлен

 1

или

 2

разъема

 WAGO WINSTA MIDI. 2-

й

разъем

уста

-

навливается

только

для

светофоров

с

функцией

ТВП

Основной

разъем

может

иметь

 3

или

 5

выводов

в

зависимости

от

наличия

желтого

кольца

на

ПМ

Распиновка

разъемов

для

свето

-

форов

ПМ

приведена

ниже

1.5.6

Светофор

ПМИ

являясь

интеллектуальным

устройством

способен

самостоятельно

определять

длительность

включенных

сигналов

за

 2-3

цикла

работы

светофора

а

также

под

-

страиваться

под

изменяющиеся

времена

включения

 «

зеленого

»

и

 «

красного

»

сигналов

при

смене

их

длительностей

в

процессе

работы

Дополнительно

к

этому

в

светофор

встроен

ряд

защит

и

опций

расширяющих

функцио

-

нальные

и

эксплуатационные

характеристики

для

повышения

безопасности

дорожного

движе

-

ния

как

то

1.5.7

Пешеходные

светофоры

состоят

из

 2-

х

 «

секций

»

с

красным

и

зеленым

силуэтом

пеше

-

ходов

совмещенных

с

 2-

х

знаковыми

семисегментными

индикаторами

противоположных

цветов

В

секции

с

зеленым

силуэтом

расположен

красный

индикатор

включаемый

одно

-

временно

с

красным

силуэтом

для

отсчета

времени

оставшегося

до

окончания

действия

красного

сигнала

В

секции

с

красным

силуэтом

расположен

зеленый

индикатор

включаемы

одновременно

с

зеленым

силуэтом

для

отсчета

времени

оставшегося

до

окончания

действия

зеленого

сигнала

 (

время

отображается

с

учетом

длительности

зеленого

мигания

).

1.5.8

При

первом

включении

светофор

работает

как

обычный

светофор

без

отображения

времени

оставшегося

до

окончания

действия

сигналов

В

процессе

работы

микропроцессор


background image

Инв

подп

Подп

и

дата

Вз

ам

инв

Инв

дубл

Подп

и

дата

Лист

22

УБМФ

.

С

РЭ

Лит

докум

Изм

Подп

Да

та

встроенный

в

светофор

подсчитывает

длительности

управляющих

сигналов

поступающих

от

дорожного

контроллера

Если

в

 2-

х

соседних

циклах

работы

светофора

микропроцессор

определяет

одинаковые

длительности

зеленых

сигналов

а

также

красных

сигналов

то

начи

-

ная

со

следующего

цикла

на

светофоре

включаются

таймеры

отсчитывающие

подсчитан

-

ные

микропроцессором

времена

1.5.9

В

дальнейшей

работе

микропроцессор

продолжает

подсчитывать

времена

управляю

-

щих

сигналов

и

сравнивать

их

с

ранее

подсчитанными

длительностями

В

случае

когда

дли

-

тельность

сигнала

изменяется

более

чем

на

 1

секунду

за

цикл

микропроцессор

выключает

таймеры

до

того

момента

пока

за

 2

соседних

цикла

работы

светофора

не

будут

опять

опре

-

делены

одинаковые

длительности

сигналов

После

чего

таймеры

опять

включаются

отобра

-

жая

новые

длительности

сигналов

1.5.10

Для

функционирования

на

перекрестках

где

отсутствует

постоянная

цикличность

пе

-

реключения

светофора

например

оборудованных

вызывными

кнопками

 (

ТВП

),

применяют

-

ся

пешеходные

информационные

светофоры

с

функцией

ТВП

Причем

светофоры

могут

применяться

как

для

вызываемых

пешеходных

направлений

 (

при

вызове

переключаемые

на

зеленый

сигнал

),

так

и

прерываемых

пешеходных

направлений

 (

при

вызове

переключаемые

на

красный

сигнал

).

Такие

светофоры

обладают

дополнительными

 2-

мя

входами

управляю

-

щих

сигналов

от

контроллера

: «

ТВП

»

и

 «

СИНХРО

».

Это

специализированные

сигналы

ко

-

торые

должны

быть

запрограммированы

в

дорожном

контроллере

распределены

на

силовых

каналах

модулей

управления

лампами

 (

МУЛ

и

с

помощью

силовых

кабелей

подключены

к

соответствующим

входам

 «

ТВП

»

и

 «

СИНХРО

»

на

пешеходном

модифицированном

светофо

-

ре

с

функцией

ТВП

1.5.11

Благодаря

сигналу

 «

СИНХРО

»

на

светофорах

с

функцией

ТВП

микропроцессор

спо

-

собен

определить

длительности

сигналов

даже

при

отсутствии

переключения

светофора

Для

этого

аналогично

простому

модифицированному

информационному

светофору

за

 2-3

цикла


background image

Инв

подп

Подп

и

дата

Вз

ам

инв

Инв

дубл

Подп

и

дата

Лист

23

УБМФ

.

С

РЭ

Лит

докум

Изм

Подп

Да

та

светофор

 «

обучается

»,

подсчитывая

длительности

сигналов

без

фактической

их

смены

Сиг

-

налом

о

том

что

светофор

применяемый

для

вызываемого

пешеходного

направления

, «

обу

-

чился

»

служит

появление

 2-

х

красных

прочерков

во

время

горения

красного

силуэта

кото

-

рые

свидетельствуют

о

том

что

светофор

готов

включать

таймеры

оставшегося

времени

при

получении

 2-

го

управляющего

сигнала

 – «

ТВП

».

Светофоры

применяемые

как

прерываю

-

щие

пешеходное

направление

не

обладают

какими

-

либо

дополнительными

сигналами

сви

-

детельствующими

об

окончании

 «

обучения

за

исключением

включения

таймера

оставшего

-

ся

до

переключения

времени

при

получении

 2-

го

управляющего

сигнала

 – «

ТВП

».

1.5.12

Сигнал

 «

ТВП

»

служит

для

уведомления

микропроцессора

светофора

о

том

что

пеше

-

ходом

нажата

вызывная

кнопка

и

скоро

произойдет

смена

сигнала

Для

вызываемых

направ

-

лений

при

поступлении

этого

сигнала

на

светофоре

включается

 «

бегущая

красная

змейка

»

по

сегментам

таймера

если

к

этому

моменту

светофор

 «

обучился

»,

то

по

истечении

 2-3

се

-

кунд

змейка

сменяется

отсчетом

на

таймере

временем

до

окончания

красного

сигнала

Если

же

к

моменту

поступления

сигнала

 «

ТВП

»

от

контроллера

светофор

не

 «

обучился

»,

то

 «

бе

-

гущая

змейка

»

остается

на

светофоре

до

окончания

действия

красного

сигнала

Для

преры

-

ваемых

направлений

при

поступлении

этого

сигнала

на

светофоре

 (

после

обучения

включа

-

ется

таймер

времени

оставшегося

до

окончания

зеленого

сигнала

Если

же

к

моменту

посту

-

пления

сигнала

 «

ТВП

»

от

контроллера

светофор

не

 «

обучился

»,

то

на

таких

светофорах

от

-

сутствуют

какие

-

либо

внешние

признаки

поступления

сигнала

 «

ТВП

».

1.5.13

ВНИМАНИЕ

!!!

Для

ознакомления

с

порядком

настройки

и

программирования

до

-

рожного

контроллера

серии

 «

ДУМКА

-

С

»

при

работе

информационных

светофоров

с

функ

-

цией

ТВП

обратитесь

к

соответствующему

разделу

 «

Руководства

по

программированию

контроллера

».





background image

Инв

подп

Подп

и

дата

Вз

ам

инв

Инв

дубл

Подп

и

дата

Лист

24

УБМФ

.

С

РЭ

Лит

докум

Изм

Подп

Да

та

2.

УКАЗАНИЯ

ПО

ЭКСПЛУАТАЦИИ

2.1

Правила

применения

Светофоры

устанавливаются

на

объекте

управления

в

непосредственной

близости

от

дорож

-

ного

контроллера

и

обеспечивают

круглосуточный

режим

работы

в

условиях

воздействия

сле

-

дующих

климатических

факторов

температура

окружающего

воздуха

в

пределах

от

плюс

 60

до

минус

 60

ºС

относительная

влажность

воздуха

до

 100 %

при

температуре

плюс

 25

ºС

атмосферное

давление

от

 84

до

107

кПа

, (

от

 630

до

 800

мм

рт

ст

.)

воздействия

дождя

и

пыли

2.2

Меры

безопасности

2.2.1

Эксплуатация

светофоров

должна

осуществляться

в

соответствии

с

ГОСТ

 12.1.019,

ГОСТ

 12.2.007.0

и

 «

Межотраслевыми

правилами

по

охране

труда

 (

правилами

безопасности

при

эксплуатации

электроустановок

»

ПОТ

РМ

-016-2001.

2.2.2

Изделие

изготовлено

из

негорючих

и

трудногорючих

материалов

по

ГОСТ

 12.1.044,

является

пожаробезопасным

и

соответствует

нормам

ВНПБ

-97.

2.2.3

Изделие

при

транспортировании

хранении

эксплуатации

и

утилизации

не

оказывает

вредного

воздействия

на

окружающую

природную

среду

и

на

здоровье

человека

2.2.4

К

эксплуатации

светофоров

допускается

обслуживающий

персонал

имеющий

теоре

-

тические

знания

и

практические

навыки

работы

со

сложным

электронным

оборудованием

(

по

специальности

инженер

-

электроник

или

наладчик

КИП

и

автоматики

),

знающий

прави

-

ла

техники

безопасности

обученный

приемам

освобождения

пострадавшего

от

электриче

-

ского

тока

и

правилам

оказания

первой

помощи

пострадавшим

Обслуживающему

персоналу

необходимо

помнить

что

светофоры

по

условиям

электро

-

безопасности

относятся

к

электроустановкам

с

напряжением

до

 1000

В

и

соответствуют

по

электробезопасности

классу

 0

по

ГОСТ

 12.2.007.0.

2.2.5

К

ремонту

и

настройке

светофоров

допускаются

лица

прошедшие

аттестацию

по

пра

-

вилам

эксплуатации

электроустановок

с

напряжением

до

 1000

В

.

и

имеющие

удостоверение

не

ниже

третьей

группы

на

право

проведения

работ

с

действующими

электроустановками


background image

Инв

подп

Подп

и

дата

Вз

ам

инв

Инв

дубл

Подп

и

дата

Лист

25

УБМФ

.

С

РЭ

Лит

докум

Изм

Подп

Да

та

2.2.6

Для

предупреждения

несчастных

случаев

с

обслуживающим

персоналом

и

аварий

при

ремонте

и

настройке

светофоров

необходимо

выполнять

следующие

требования

правил

безопасности

и

меры

предосторожности

производить

замену

ИСС

 (

или

светодиодов

в

источнике

света

светодиодном

только

при

выключенном

электропитании

светофора

 (

или

ИСС

);

заземлять

все

оборудование

и

приборы

питающиеся

от

сети

переменного

тока

применять

электропаяльники

с

напряжением

не

выше

 36

В

применять

антистатический

браслет

при

работе

на

высоте

пользоваться

страховочными

поясами

и

лестницами

2.3

Общие

требования

к

размещению

и

установке

светофоров

согласно

СТБ

 1300 (

ГОСТ

Р

52289).

Размещение

дорожных

светофоров

должно

обеспечивать

видимость

их

сигнала

с

расстояния

не

менее

 100

м

с

любой

полосы

движения

на

которую

распространяется

их

действие

Размещение

пешеходных

светофоров

должно

обеспечивать

видимость

их

сигнала

пешехо

-

дами

с

противоположной

стороны

пересекаемой

проезжей

части

дороги

а

при

наличии

конст

-

руктивно

выделенной

разделительной

полосы

или

приподнятого

островка

безопасности

 -

с

этих

элементов

Светофоры

должны

крепиться

к

существующим

опорам

и

стенам

зданий

на

консольных

или

рамных

опорах

а

также

подвешиваться

на

тросах

-

растяжках

Высота

установки

светофоров

от

нижней

точки

корпуса

до

поверхности

проезжей

части

должна

составлять

для

транспортного

светофора

при

расположении

над

проезжей

частью

 –

от

 5,0

до

 6,0

м

при

расположении

сбоку

от

проезжей

части

 -

от

 2.0

до

 3,0

м

Для

пешеходных

светофо

-

ров

 –

от

 2,0

до

 2,5

м

При

установке

на

одной

опоре

транспортных

и

пешеходных

светофоров

пешеходные

свето

-

форы

не

должны

располагаться

выше

их

Расстояние

от

края

проезжей

части

до

светофора

установленного

сбоку

от

проезжей

части

должно

составлять

от

 0,5

до

 2,0

м

Расположение

светофоров

относительно

 «

Стоп

 -

линии

»

должно

обеспечивать

распознавае

-

мость

их

сигналов

водителями

стоящих

перед

 «

Стоп

 -

линией

»

транспортных

средств

Расстояние

в

горизонтальной

плоскости

от

пешеходных

светофоров

до

ближайшей

границы

пешеходного

перехода

должно

быть

не

более

 1

м
