460.3557.00292-01 34 01





21

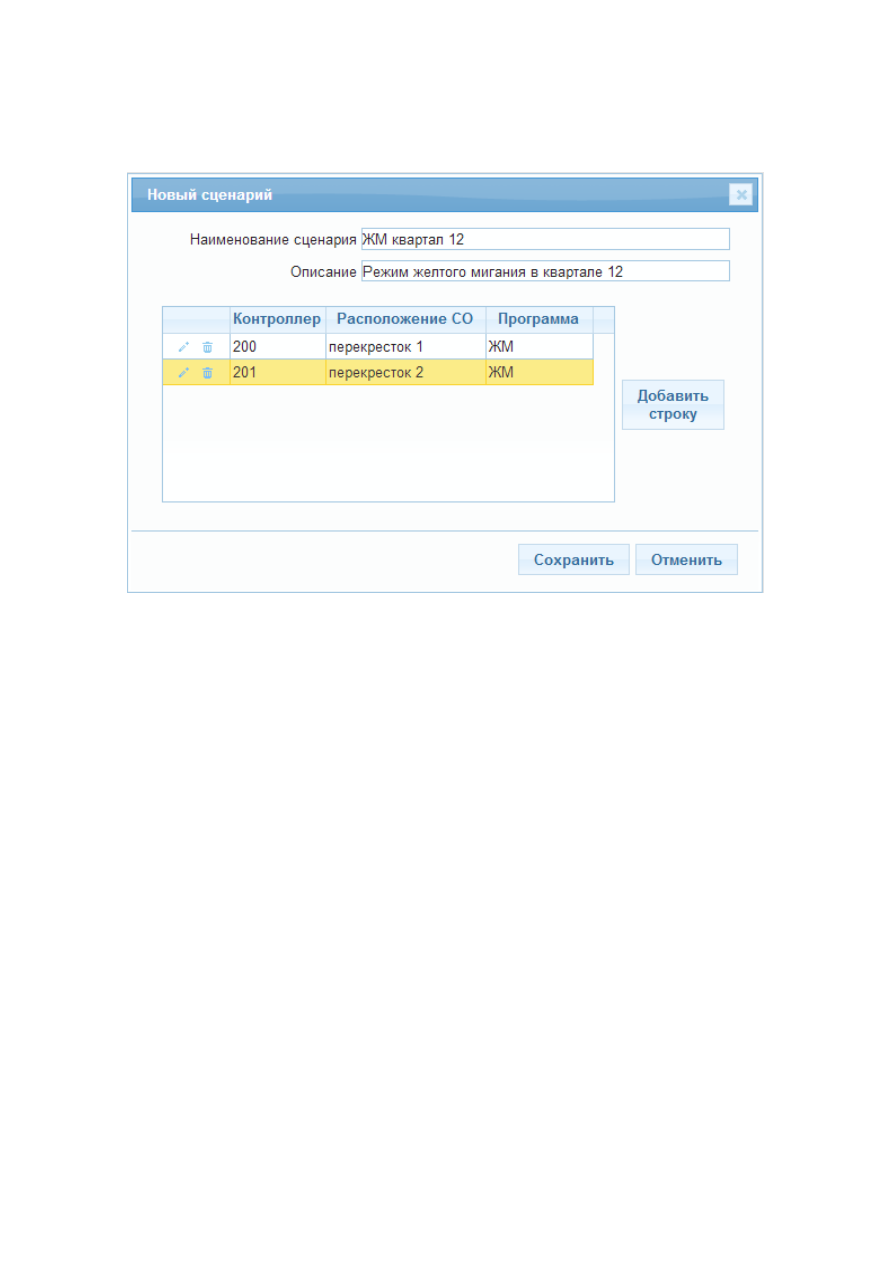

Окно «Новый сценарий»



Рисунок 16

Редактирование  данных  существующего  сценария  осуществляется  аналогично.  Для

этого  необходимо  выбрать  строку  данного  сценария  в  таблице  и  нажать  кнопку
«Редактировать», и в появившемся диалоговом окне сделать необходимые изменения.

Удаление выбранного сценария из системы осуществляется кнопкой «Удалить».

3.2.6.



Окно  «Проекты ТЗУ»

Окно  открывается  при  выборе  пункта  меню  «Светофорные  объекты»,  подпункт

«Проекты  ТЗУ».  В  данном  пункте  содержатся  термины,  связанные  с  настройкой  проектов
ТЗУ, термины описаны в Приложении 1.

Окно разбито на три части (рисунок 17):



левая верхняя часть содержит список зон ТЗУ;



левая  нижняя  часть  предназначена  для  редактирования  описаний  сценариев,

контрольных точек и событий ТЗУ;



правая часть содержит функциональные кнопки редактирования проектов ТЗУ.

Особенности настройки проектов ТЗУ.

Внимание!

 Приступая к работе необходимо заранее подготовить список ДК, которые

будут  входить  в  состав  зоны  ТЗУ.  Выбрать  направления  светофорных  объектов,  которые
будут  использоваться  в  качестве  контрольных  точек.  Контрольных  точек  должно  быть  не
менее одной, но большое число контрольных точек повлечет за собой сложную настройку,
что  в  свою  очередь  может  быть  источником  ошибок  при  настройке.  Заранее  рассчитать
значения  заданных  интенсивностей  по  каждой  контрольной  точке.  Настройку  нужно
производить в определенном порядке:

1)



сформировать список ДК;


background image




460.3557.00292-01 34 01





22



2)



создать все необходимые сценарии;

3)



создать контрольные точки;

4)



описать события.

Также следуют учесть следующее:
При создании или удалении контрольной точки, заново создаются события связанные с

заторами (автоматически создаются все возможные варианты заторов и назначается первый
из списка сценарий). После этого действия необходимо скорректировать события.

1)



При  добавлении  ДК  в  список  он  добавляется  во  все  сценарии,  но  не  выбирается

управляющая программа. После этого действия необходимо скорректировать сценарии.

2)



При  удалении  ДК,  если  он  входит  в  состав  контрольной  точки,  удаляется

контрольная точка и далее по пункту 1.

3)



События,  вызванные  заторами,  создаются  автоматически  в  количестве  2n-1  штук,

где n – количество контрольных точек.

4)



Количество событий по изменению интенсивности должно превышать 1.

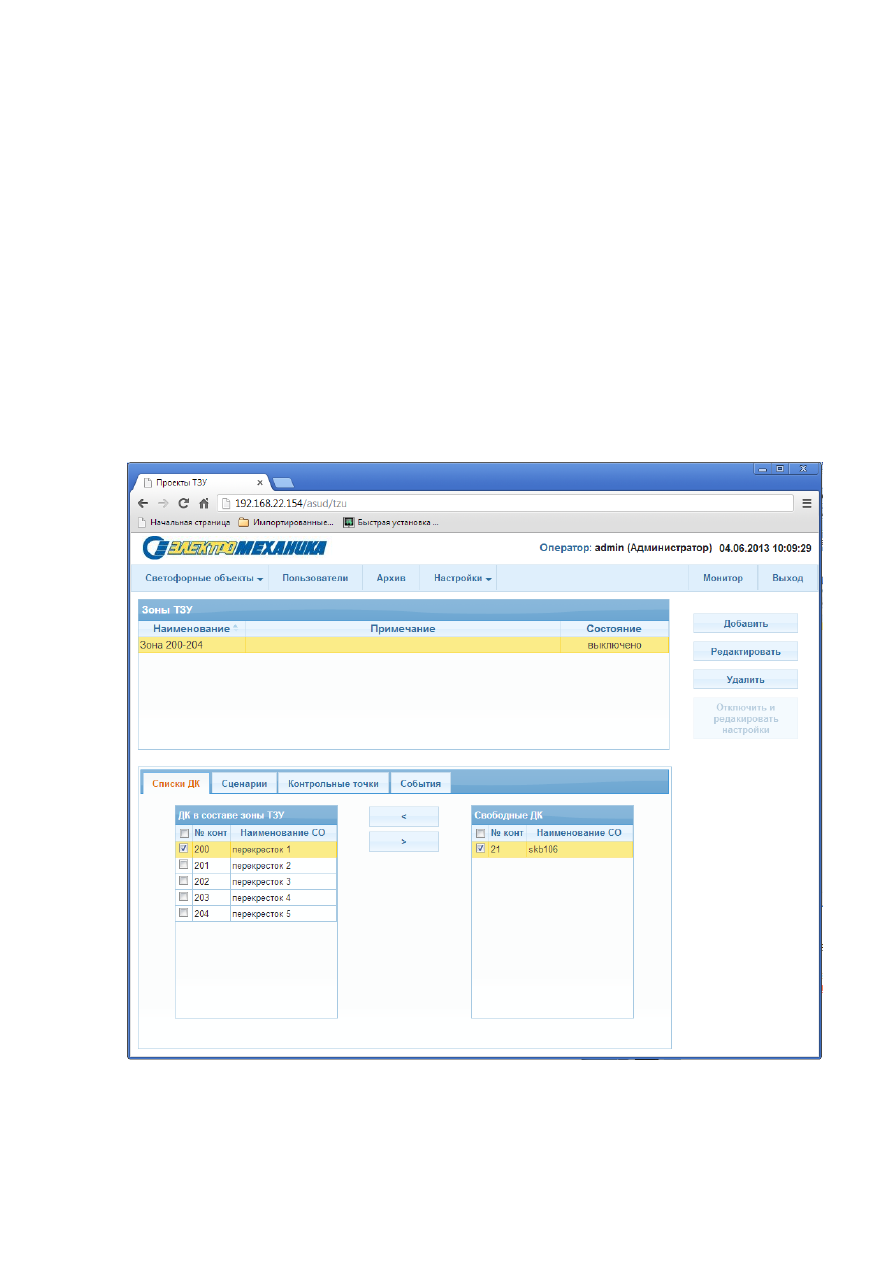

Окно «Проекты ТЗУ»



Рисунок 17

Редактирование списка зон ТЗУ

Список зон ТЗУ представлен в виде таблицы. Таблица состоит из столбцов:



«Наименование» - наименование зоны ТЗУ;


background image




460.3557.00292-01 34 01





23





«Примечание» - краткое описание зоны ТЗУ, например описание района;



«Состояние» - текущее состояние ТЗУ, включено или выключено.

При переходе по строкам таблицы в нижней части страницы отображаются настройки,

соответствующие выбранной зоне ТЗУ.

Добавление  новой  зоны  ТЗУ  осуществляется  в  диалоговом  окне,  которое  вызывается

нажатием на кнопку «Добавить» в правой части страницы. Необходимо обязательно ввести
наименование зоны, ввод в поле «Примечание» не обязателен.

Редактирование описания ранее созданной зоны ТЗУ осуществляется аналогично. Для

этого необходимо нажать кнопку «Редактировать» и в появившемся диалоговом окне сделать
необходимые изменения.

Для удаления зоны ТЗУ необходимо нажать на кнопку «Удалить».

Внимание!

  При  удалении  зоны  ТЗУ  удаляются  все  связанные  с  ним  настройки

(контрольные точки, сценарии и события ТЗУ).

Вкладка «Списки ДК» (см. рисунок 17).

Внимание!

  Если  текущая  зона  ТЗУ  находится  в  состоянии  «включено»,  для

редактирования  данной  вкладки,  нужно  нажать  кнопку  «Отключить  и  редактировать
настройки»  в  правой  части  страницы.  При  этом  все  ДК  в  составе  зоны  перейдут  в  режим
локального управления.

В  этой  вкладке  создаются  списки  ДК,  которые  будут  входить  в  состав  зоны  ТЗУ.

Список  ДК,  входящих  в  состав  зоны,  представлен  в  виде  таблицы  слева.  Таблица  справа
содержит список ДК, не входящих не в одну из зон. Между таблицами расположены кнопки:



«<» - для добавления в список ДК зоны;



«>» -для удаления из списка ДК зоны.

Внимание!

 См. пункт «Особенности настройки проектов ТЗУ».

Чтобы  добавить  или  удалить  ДК  из  списка,  необходимо  отметить  соответствующую

строку  в  таблице,  кликнув  по  значку  «включателя»  в  крайнем  левом  столбце
соответствующей таблицы. Эту операцию можно проделывать для нескольких строк. Затем
нажать на кнопку «<» или «>».

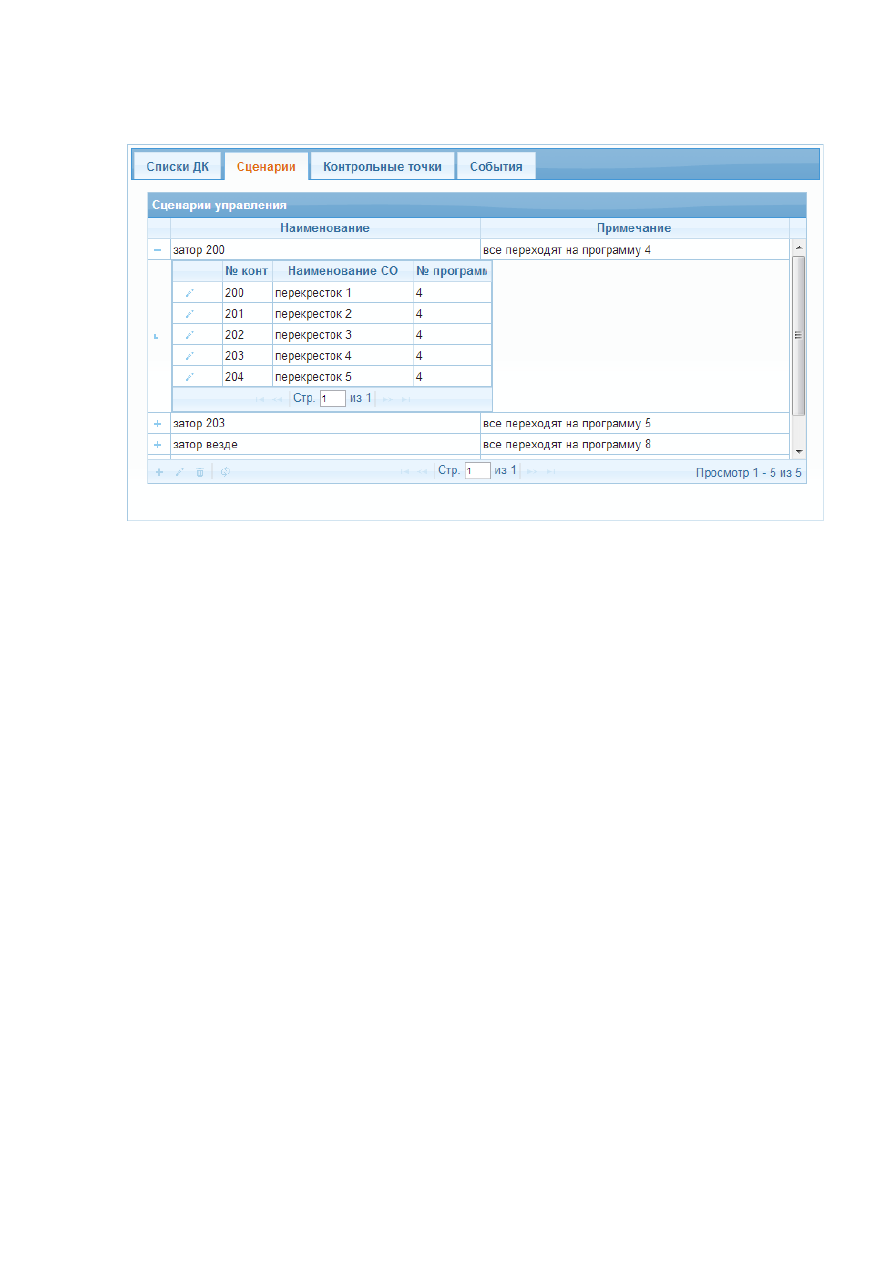

Вкладка «Сценарии» (рисунок 18).

Внимание!

  Если  текущая  зона  ТЗУ  находится  в  состоянии  «включено»,  для

редактирования  данной  вкладки,  нужно  нажать  кнопку  «Отключить  и  редактировать
настройки»  в  правой  части  страницы.  При  этом  все  ДК  в  составе  зоны  перейдут  в  режим
локального управления.


background image




460.3557.00292-01 34 01





24





Рисунок 18


В  этой  вкладке  формируются  управляющие  сценарии  ТЗУ.  Список  сценариев

представлен в табличном виде. Таблица состоит из столбцов:



без  названия  –  пиктограмма  открытия  –  закрытия  вложенной  таблицы  выбора

управляющих программ ДК;



«Наименование» - наименование сценария;



«Примечание»  -  краткое  описание  сценария,  например,  описание  события,  при

котором вызывается сценарий.

Добавление  нового  сценария  ТЗУ  осуществляется  в  диалоговом  окне,  которое

вызывается  нажатием  на  кнопку  «+»  в  нижней  части  таблицы.  Необходимо  обязательно
ввести наименование сценария, ввод в поле «Примечание» не обязателен.

Редактирование описания ранее созданного сценария ТЗУ осуществляется аналогично.

Для  этого  необходимо  нажать  пиктограмму  с  рисунком  карандаша  и  в  появившемся
диалоговом окне сделать необходимые изменения.

Для удаления сценария ТЗУ необходимо нажать на пиктограмму с рисунком мусорной

корзины в нижней части таблицы.

Выбор  управляющих  программ  ДК  осуществляется  в  выпадающей  таблице,  для  этого

необходимо  нажать  на  пиктограмму  с  рисунком  «+»  в  крайнем  левом  столбце  списка
сценариев. Выпадающая таблица назначения управляющих программ состоит из столбцов:



без  названия  –  пиктограмма  с  рисунком  карандаша  для  изменения  номера

управляющей программы;



«№ контроллера» - номер ДК;



«Наименование СО» - описание светофорного объекта;



«№ программы» - выбранная управляющая программа.

Для  выбора  управляющей  программы  нужно  нажать  на  пиктограмму  с  рисунком

карандаша  в  крайнем  левом  столбце  выпадающей  таблицы.  Выбрать  номер  программы  из
открывающегося  списка  в  столбце  «№  программы».  Выбор  пункта  «нет»  -  означает,  что
управляющая программа на  ДК не будет переключена. Для сохранения  – нужно нажать на


background image




460.3557.00292-01 34 01





25



пиктограмму  с  рисунком  дискеты,  для  отмены  –  пиктограмму  с  рисунком  «отмена»  в
крайнем левом столбце выпадающей таблицы.

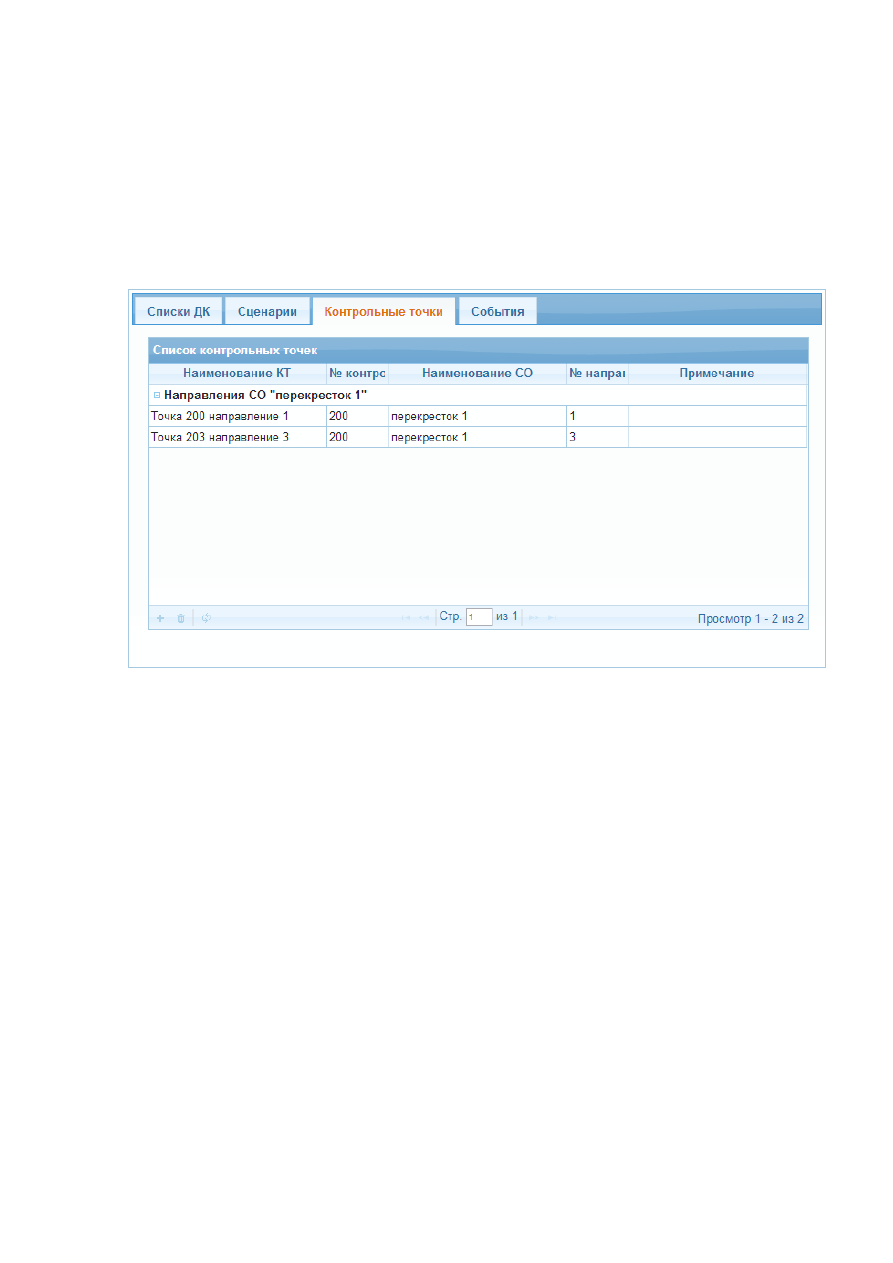

Вкладка «Контрольные точки» (рисунок 19).

Внимание!

  Если  текущая  зона  ТЗУ  находится  в  состоянии  «включено»,  для

редактирования  данной  вкладки,  нужно  нажать  кнопку  «Отключить  и  редактировать
настройки»  в  правой  части  страницы.  При  этом  все  ДК  в  составе  зоны  перейдут  в  режим
локального управления.



Рисунок 19

В  этой  вкладке  создаются  или  удаляются  контрольные  точки  для  текущей  зоны  ТЗУ.

Функция  редактирования  отсутствует.  Список  контрольных  точек  представлен  в  виде
таблицы. Таблица состоит из столбцов:



«Наименование КТ» - определенное оператором наименование контрольной точки;



«№ контроллера» - номер контроллера;



«Наименование СО» - описание светофорного объекта;



«№ направления» - номер направления светофорного объекта;



«Примечание» - краткое описание контрольной точки.

Строки в таблице сгруппированы по наименованию СО.
Добавление  новой  контрольной  точки  осуществляется  в  диалоговом  окне,  которое

вызывается нажатием на пиктограмму с рисунком «+» в нижней части таблицы. Необходимо
ввести  наименование  контрольной  точки,  из  выпадающего  списка  выбрать  ДК  (список
представлен  в  виде  «Номер  контроллера  -  Наименование  СО»),  из  выпадающего  списка
выбрать номер направления, поле «Примечание» не обязательно.

Для  удаления контрольной точки ТЗУ необходимо нажать на пикограмму с рисунком

мусорной корзины в нижней части таблицы.

Внимание!

 См. пункт «Особенности настройки проектов ТЗУ».

Вкладка «События» (рисунок 20).

Внимание!

  Если  текущая  зона  ТЗУ  находится  в  состоянии  «включено»,  для

редактирования  данной  вкладки  нужно  нажать  кнопку  «Отключить  и  редактировать
настройки»  в  правой  части  страницы.  При  этом  все  ДК  в  составе  зоны  перейдут  в  режим
локального управления.
