КС.40.16.001 РЭ





6



В  случае  остановки  часов  реального  времени  светофор

переходит  на  работу  с  пониженной  громкостью  звукового
сигнала  (уровень  10%  -  вне  зависимости  от  времени  суток)  и
100%-

ой  яркостью.  В  этом  случае  следует  открыть  корпус

светофора,  снять  плату  управления  и  заменить  литиевую
батарейку (CR2032), расположенную в специальном держателе.
Затем  необходимо  в  обратном  порядке  собрать  светофор  и
заново  установить  дату  и  время  (с  помощью  пульта  ПД-2  или
компьютера через USB-кабель программирования).

По  окончании  ввода  времени  с  компьютера  выполняется

сброс  светофора.  В  режиме  одновременного  присутствия
красного  и  зеленого  сигнала  светофора  ввод  времени  может
быть невозможен.





4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



4.1.

Питание

светофора

производится

переменным

напряжением от 175 В до 242 В частотой от 49 Гц до 51 Гц.
4.2.

Потребляемая максимальная  мощность – не более 10 Вт.



4.3.  Осевая  сила  света  сигналов  светофора  при  100%  яркости
— не менее 90 Кд.
4.4.  Осевая  сила  света  табло  обратного  отсчета  при  50%
включенных сегментов и 100% яркости  – не менее 45 Кд.
4.5. Диаметр выходной апертуры сигнала светофора — 200 мм.
4.6.  Координаты  цветности  сигналов  светофора  —  по  ГОСТ  Р
52282 - 2004.
4.7. Частота звукового сигнала УЗС – 3 кГц + 500 Гц.
4.8. Максимальная погрешность часов реального времени  –


30 мин/год.

4.9.  Отсчет  обратного  времени  сигнала  светофора  в  диапазоне
от  1  до  99  секунд,  с  автоматическим  обучением.  Цвет  отсчета
совпадает с цветом сигнала светофора.
4.10. Габаритные размеры светофора –  475 х 250 х 45 мм.
4.11.

Масса  светофора –  не более 3,0 кГ.

4.12. Средняя наработка на отказ  –  50 000 часов.
4.13. Средний срок службы  –  10 лет.
4.14.

Рабочие условия применения:

-

температура окружающего воздуха от - 60°С до + 60°С;

-

относительная  влажность  воздуха  95%  при  +  30°С  без

конденсации влаги;
-

атмосферное давление от 460 мм рт.ст. до 800 мм рт.ст.


background image

КС.40.16.001РЭ





7



-

амплитуда  вибрационной  нагрузки  не  более  0,1  мм  в

диапазоне частот от 5 Гц до 25 Гц.


Светофор  по  способу  защиты  человека  от  поражения

электрическим  током  соответствует  2  классу  по  ГОСТ
12.2.007.0.75





5.

КОМПЛЕКТНОСТЬ



Обозначение

Наименование

Кол-во



КС.40.16.001

Светофор пешеходный светодиодный,
совмещенный с табло обратного
отсчета времени и устройством
звукового сопровождения

1



КС.88.06.000

Пульт  ПД-2 (прошивка v1.17 или
выше)

1*



КС.88.07.000

USB-

кабель программирования

1*



КС.40.16.001 РЭ

Руководство по эксплуатации

1



КС.40.16.001 ПС

Паспорт

1



КС.40.16.000 – 01



Упаковка

1



* Поставка оговаривается при заказе.



6.  МОНТАЖ И ПОДКЛЮЧЕНИЕ



6.1

. Меры безопасности

Прежде чем приступить к монтажу светофора, необходимо

ознакомиться с настоящим РЭ.

При  монтаже  и  ремонте  светофора  обслуживающий

персонал

должен

соблюдать

«Правила

технической

эксплуатации

электроустановок

потребителей»

в

части,

касающейся электроустановок до 1000 В.





Монтаж  светофора  на  опоре  следует  производить  со

специально

оборудованных

площадок

или

механизмов-

подъемников  согласно  правилам  техники  безопасности  при
работе с этими механизмами на высоте.

Убедитесь  внешним  осмотром  в  отсутствии  механических

повреждений.




background image

КС.40.16.001 РЭ





8



6.2. Программные настройки светофора

Если  светофор  имеет  опцию  УЗС,  перед  установкой  на

пешеходный  переход  он  программируется  в  лаборатории
программой-конфигуратором  (см.  п.8.)  Для  этого  надо  открыть
крышку  клеммника  на  задней  стенке  (исполнение  IP54).  К
компьютеру  подключить  USB-кабель  программирования,  после
чего  разъем  «КДУ»  этого  кабеля  подключить  к  разъему
светофора  (рядом  с  клеммником).  Запустить  программу
конфигуратора  и  составить  и  записать  (или  исправить)  планы
громкости и яркости (см. п. 8).

В  память  светофора  записываются  суточные  планы.

Кроме того, следует произвести следующие установки:



-



Сезонный  перевод  времени  (зимнее/летнее  время):
ЕСТЬ/НЕТ.



На предприятии - изготовителе установлено – «НЕТ».





-



Время  переключения  режима  излучения  звукового
сигнала

с

обычного

на

учащенный.

Время

устанавливается

в

секундах,

а

отсчитывается

относительно конца зеленого сигнала.



На  предприятии  -  изготовителе  установлен  переход  на
учащенный  звуковой  сигнал  за  8  секунд  до  окончания  зеленого
сигнала.





-



Режим  обучения  для  определения  времени  зеленого:
по  двум  циклам  светофорного  объекта  или  по  одному
предыдущему циклу.



На предприятии - изготовителе установлено обучение по одному
предыдущему циклу.


При  первоначальной  установке  светофора  на  объект

необходимо отрегулировать общую громкость звукового сигнала
УЗС светофора (см. п.7.4)





6.3 Аппаратные настройки светофора

Для доступа к DIP-переключателям на

плате  управления  необходимо  разобрать
корпус светофора и снять плату управления.

Переключатель

отвечает

за

включение  (OFF)  или  выключение  (ON)
анимации.

Заводская

установка.

ON


background image

КС.40.16.001РЭ





9



Переключатель  2  задает  режим  работы  —  работа  по

назначению (OFF) или тестовый режим (ON).

На  предприятии  -  изготовителе  установлен  режим  работы  с
анимацией.



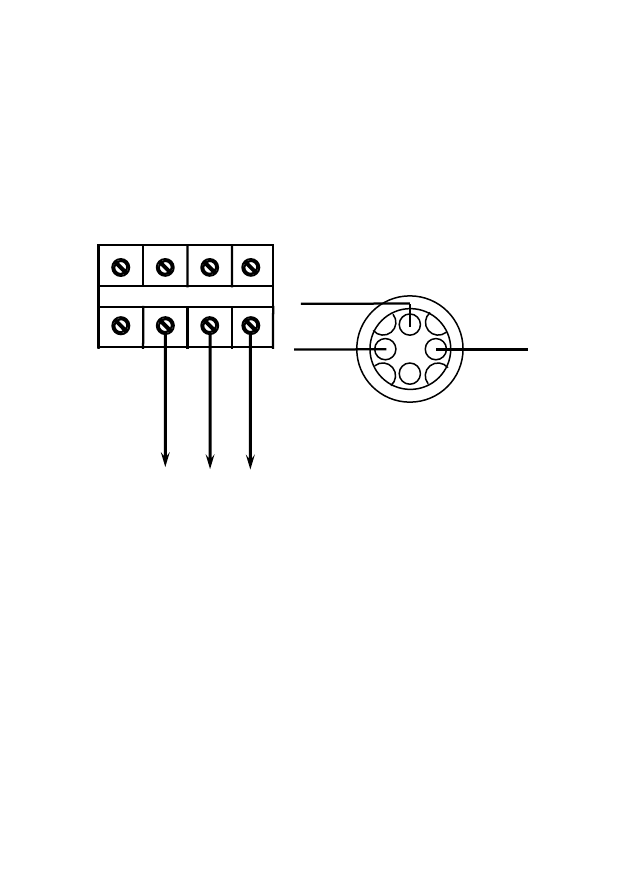

6.4 Подключение светофора

Подключение  светофора  на  объект  должно  производиться

по схемам, приведенным ниже (в зависимости от исполнения):























Для светофоров исполнения IP67 клеммная колодка заменена
разъемом-клеммником TH387.



ВНИМАНИЕ!
На  дорожном  контроллере  должен  быть  выключен

режим

подогрева

ламп

–

должен

быть

включен

светодиодный режим!



Светофор  рассчитан  на  применение  с  дорожными

контроллерами,  обеспечивающими  порядок  переключения
сигналов в соответствии с п.7.4 ГОСТ Р 52289-2004.

Если

дорожный

контроллер

не

соответствует

требованиям

стандарта

или

светофор

в

нарушение

нормативных  документов  подключается  на  транспортное
направление,  для  нормальной  работы  табло  обратного  отсчета
на плате управления должна быть установлена батарея CR2032
или  микросхема  AT24C16  в  зависимости  от  версии  прошивки
устройства.

При

подключении

светофора

на

пешеходное

направление дорожного контроллера с ТВП (ПВУ) красное табло
обратного  отсчета  в  зеленой  секции  смысла  не  имеет  из-за

О

б

щ

ий



Зе

л

е

н

ый



К

ра

с

н

ый



4 -

Общий

1-

Красный

3-

Зеленый

1

IP54

IP67


background image

КС.40.16.001 РЭ





10



неопределенного  времени  ожидания.  Следует  либо  сразу
заказывать  светофор  только  с  зеленым  табло  обратного
отсчета,  либо  отключить  красное  табло  обратного  отсчета  на
плате индикации.





6.5 Монтаж светофора

Светофор  монтируется  на  объект  при  помощи  двух

кронштейнов

крепления.





7. РАБОТА С ПУЛЬТОМ ДИАГНОСТИКИ ПД-2
(при наличии опции УЗС)





7.1

. Внешний вид пульта приведен на рисунке ниже.

Все  операции  с  пультом  выполняются  при  поданном  на

светофор  питании.  Пульт  подключается  к  разъему  в  нише
задней стенки светофора.
