КС.40.16.001 РЭ





16



и  в  последующих.  Последнюю  версию  конфигуратора  можно
скачать с сайта

kdu.comsignal.ru

Используя  программу-конфигуратор    можно  составить,

прочитать  из  файла,  редактировать  и  записать  в  файл  проект
светофорного  объекта  (файл  *.uzs)  и  создать  файл  планов  и
настроек (файл *.u0).

Используя  USB-кабель  программирования  (КС.88.07.000)

можно  записать/считать  все  планы  (недельные,  суточные)  и
настройки в/из  светофор (файл *.u0).

Программа-конфигуратор позволяет:

-



организовать  семь  суточных  планов  смены  громкости
и яркости (по дням недели);

-



задавать общую громкость звучания УЗС светофора,

-



устанавливать  время  перехода  на  более  частые
звуковые импульсы;

-



установить включение/отключение сезонного перевода
времени;

-



включить

обучение

по

одному/двум

циклам

светофорного объекта.

Кроме  того,  имеется  возможность  восстановить  исходный

проект,  записанный  на  предприятии-изготовителе  или  шаблон
планов.

Время  и  дата  также  может  быть  записана  в  память  УЗС

светофора  путем  считывания  данных  с  часов  и  календаря
компьютера.





8.1.  При  первом  запуске  программы-конфигуратора  будет
выведено окно:









Если  выбрать  ответ  «Да»,  то  программа-конфигуратор

будет  вызываться  через  файл  проекта  светофорного  объекта
(файл  *.uzs)  и/или  файл  планов  и  настроек  (файл  *.u0).  После


background image

КС.40.16.001РЭ





17



ответа  «Да»  имеет  смысл  снять  «галочку»  рядом  с  надписью
«Проверять при запуске».

Если  выбрать  ответ  «Нет»,  то  с  файлами  можно  будет

работать

только

предварительно

запустив

программу-

конфигуратор. Этот режим есть смысл использовать, если у Вас
есть несколько версий программы-конфигуратора.





8.2. Назначение кнопок программы-конфигуратора:







создать новый проект;





открыть проект;





сохранить проект;





сохранить проект как;





перезаписать флэш-память устройства;





справка;





о программе;



 -

завершение работы и выход.





Для  удобства  работы  при  наведении  курсора  на  любую  кнопку
всплывает подсказка.

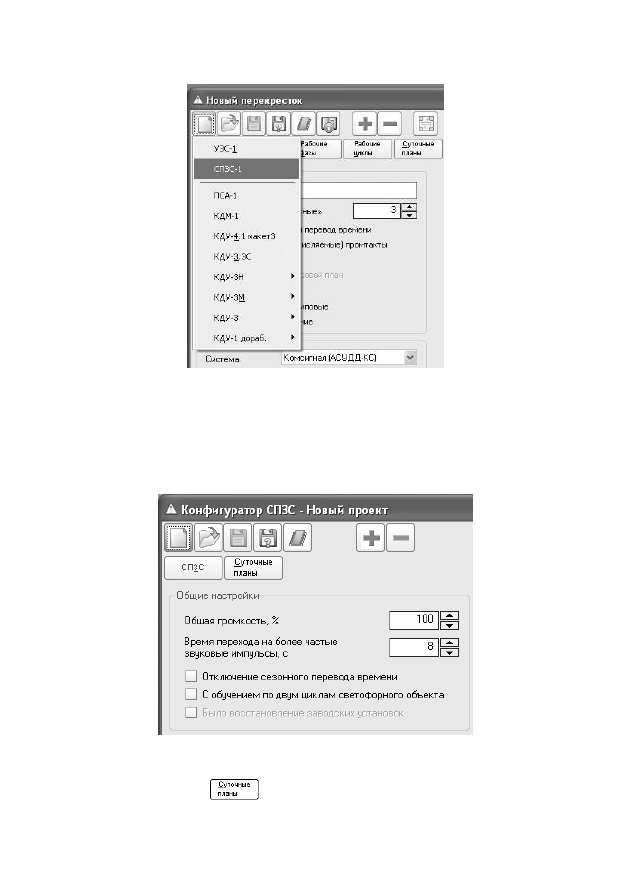

8.3.  После  запуска  программы-конфигуратора  кнопкой  «создать
новый  проект»  необходимо  выбрать  устройство  СПЗС,  нажав
курсором  на  пиктограмму

,  а  затем  в  выпадающем  списке

выбрать «СПЗС-1».


background image

КС.40.16.001 РЭ





18







8.4.  Установка  общей  громкости,  времени  перехода  на  более
частые  звуковые  импульсы,  включение/отключение  сезонного
перевода  времени  и  выбор  способа  обучения  (по  одному/двум
циклам  светофорного  объекта)  производится  в  окне  «Общие
настройки».





Далее  рекомендуется  выбрать  количество  и  задать

суточные  планы  работы  светофора.  Для  этого  необходимо
нажать на кнопку

.




background image

КС.40.16.001РЭ





19






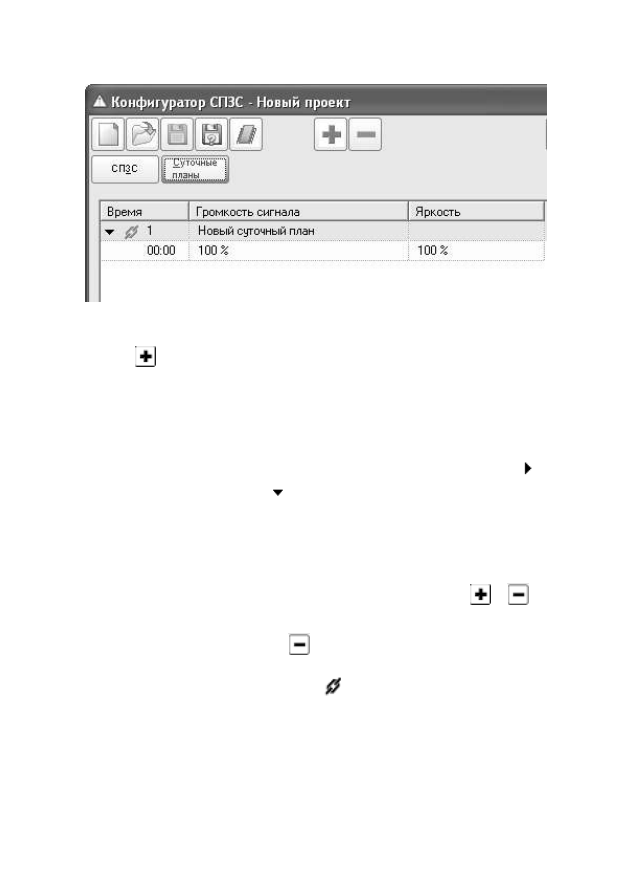

8.5.  Для  добавления  суточных  планов,  необходимо  нажать  на
кнопку

.

Максимальное  количество  суточных  планов  (точек

переключения) = 7.

Для выбора суточного плана необходимо нажать курсором

на строку с его номером.

Для  ввода/коррекции  времени  и  уровня  громкости

звукового сигнала или яркости необходимо нажать на значок

при  этом  он  сменится  на    и  появится  строка,  в  которой  будет
отображаться  время  смены  громкости,  значение  громкости
звукового сигнала и яркости в %%.

При  нажатии  курсором  на  отображенное  время/громкость,

у Вас появится  возможность изменить значение параметра.

Добавление и удаление строк производится кнопками



и

Для  удаления  суточного  плана  его  необходимо  выбрать,

а  затем  нажать  на  кнопку

.  Один  суточный  план  остается

всегда (не удаляется). Кроме того, нельзя удалить тот суточный
план,  который  помечен  значком

  -

этот  значок  указывает  на

то, что данный суточный план используется, то есть он назначен
на  какой-либо  день  недели  (см.  п.8.6.).  Необходимым  условием
позволяющим  удалить  суточный  план  является  то,  что  он  не
используется.


background image

КС.40.16.001 РЭ





20

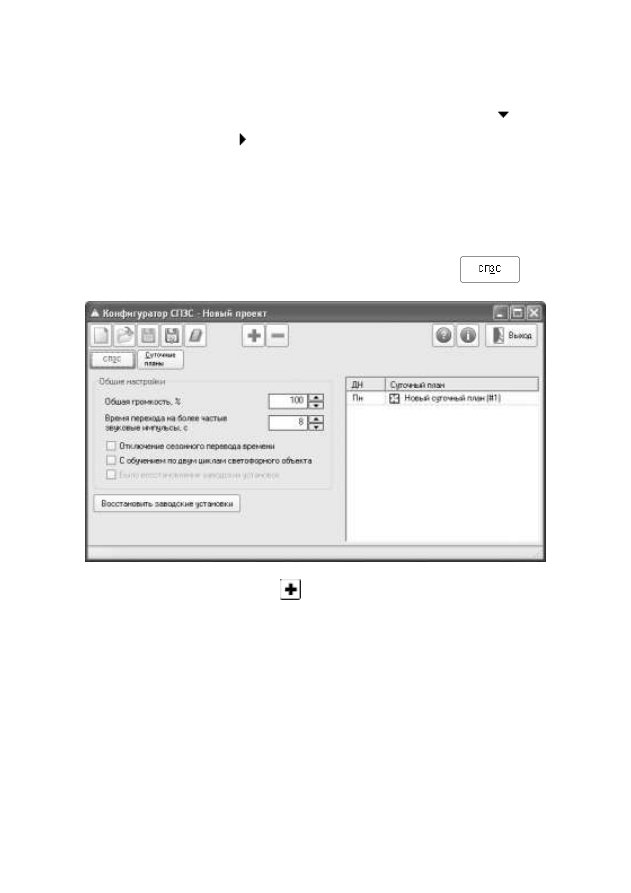

Для  того,  чтобы  скрыть  установленные  значения

времени/громкости  в  плане,  необходимо  нажать  значок

,  при

этом он сменится на

и появится возможность добавить новый

суточный план.

По умолчанию каждый суточный план кроме номера имеет

название:  «Новый  суточный  план  [#N]»,  где  N  –  его  условный
номер. Это название можно изменить, нажав на него курсором.

8.6. Далее необходимо назначить введенные суточные планы на

дни недели. Для этого необходимо нажать на кнопку









Нажимая  на  кнопку



,  добавляем  необходимое  коли-

чество  точек  переключения  в  окне  «Недельный  план».  При
необходимости  можно  выбрать  максимальное  количество  точек
переключения – 7 (каждый день недели – свой план):
