КС.40.16.001РЭ





21

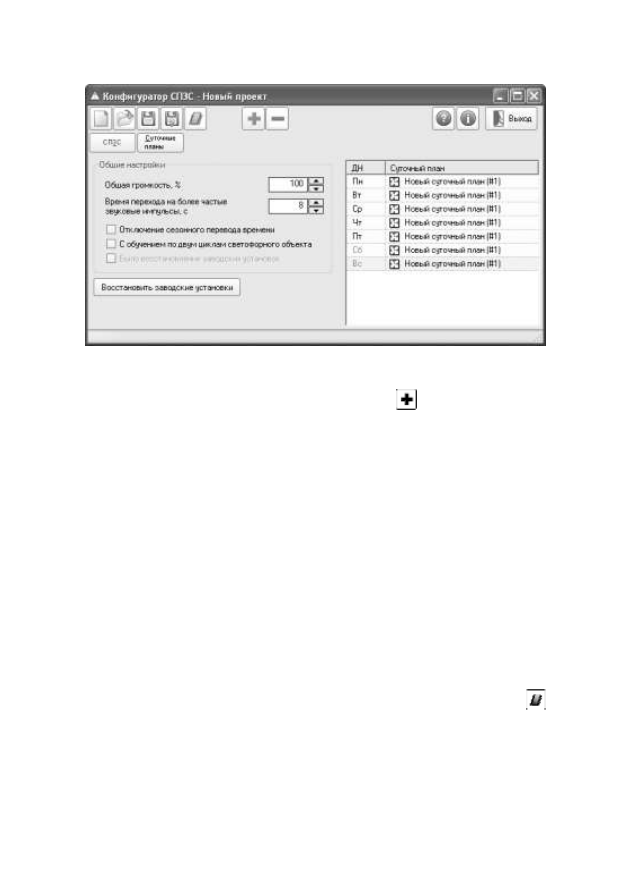

Если  вы  будете  использовать  только  два  суточных  плана

([#1]

–  для  рабочих  дней,  [#2]  –  для  выходных),  то  можно

поступить  так:  после  первого  нажатия  на



сменить  в  левой

колонке  день  недели  [Вт]  на  [Сб]  нажав  на  него  курсором  и
выбрав  из  выпадающего  списка  [Сб].  Затем  назначить  на  [Сб]
суточный  план  [#2].  При  этом  суточный  план  [#1]  будет
действовать с 00час 00мин 00сек [Пн] по 23час 59мин 59сек[Пт],
а суточный план [#2] – с 00час 00мин 00сек [Сб] по 23час 59мин
5

9сек [Вс].

По умолчанию на все дни недели будет назначен суточный

план  [#1].  Для  смены  суточного  плана  любого  дня  недели,
необходимо

нажать

на

название

суточного

плана

в

соответствующей  строке  и  выбрать  из  выпадающего  списка
нужный план, заданный ранее (см. п.8.5.).

Для  смены  любого  дня  недели  необходимо  нажать  на

название  дня  недели  в  соответствующей  строке  и  выбрать  из
выпадающего списка нужный день.



8.7.  Записать  планы  и  настройки  в  файл  (  *.u0)  или  во  флэш-
память  устройства  светофора  можно,  нажав  на  кнопку



(перезаписать флэш-память устройства). После ее нажатия вам
нужно выбрать из выпадающего меню один из вариантов:

-



«Записать через кабель»

-



«Прочитать конфигурацию устройства»

-



«Сохранить конфигурацию в файл».


background image

КС.40.16.001 РЭ





22





Если выбрать вариант «Сохранить конфигурацию в файл»,

вы  получите  возможность  сохранить  файл  планов  и  настроек
(файл  *.u0)  на  любой  диск  Вашего  компьютера.  В  дальнейшем
Вы  сможете  записать  этот  файл  в  пульт  диагностики  ПД-2  с
помощью  программы  pd2fm,  а  затем  перенести  его  на  объект  и
записать в светофор.



Примечание.



Такая  возможность  есть  при  работе  с

пультом ПД-2 с прошивкой начиная с версии v1.14.

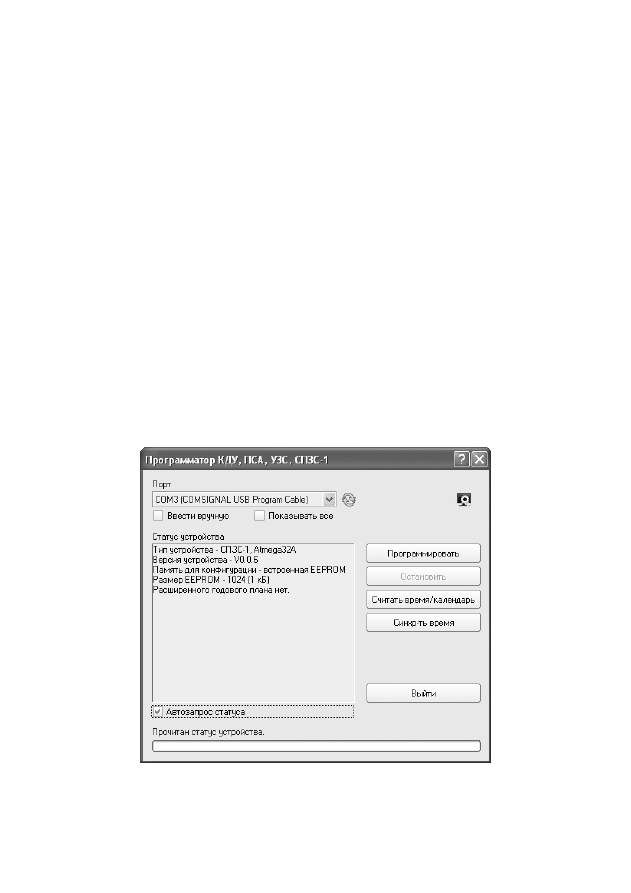

Если  выбрать  вариант  «Записать  через  кабель»  или

«Прочитать  конфигурацию  устройства»,  вы  попадете  в  окно
«Программатор  КДУ,  ПСА,    УЗС,  СПЗС-1».  При  этом  будет
произведен  «Автозапрос  статуса»  (будет  произведена  попытка
установить  связь  с  устройством,  подключенным  к  кабелю
программирования,  чтобы  считать  его  статус).  «Автозапрос
статуса» можно отключить, сняв галочку.

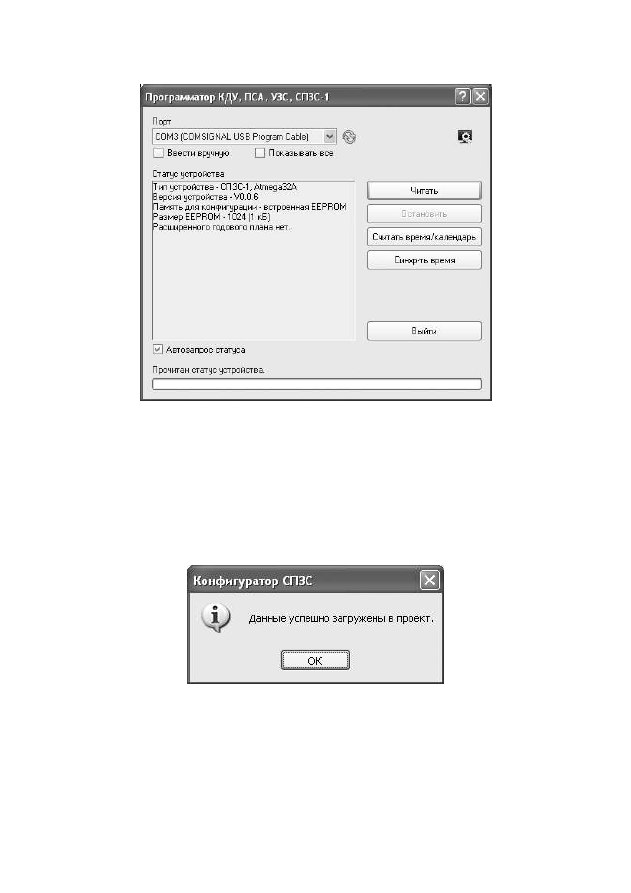

При  отсутствии  ошибок  окне  должен  появиться  статус

устройства:









background image

КС.40.16.001РЭ





23



При отсутствии связи с устройством проверьте:

подключен ли кабель программирования светофору;

нажмите на значок



(обновить) рядом с окном «Порт»;

смените  COM-порт,  нажав  на  кнопку    (нужный  COM-порт

можно  найти  методом  перебора  из  выпадающего  списка,,
ввести вручную или найти в общем списке портов с галочкой
«Показывать все»).


Кнопка  «Программировать»  позволяет  записать  планы  и

настройки в светофор.

Кнопка  «Считать  время/календарь»  позволяет  проверить

записанную в УЗС дату, время и день недели, считав эти данные
из устройства.

Кнопка  «Синхр-ть  время»  позволяет  записать  время  и

дату, установленные на компьютере, в устройство УЗС.



Внимание!  Перед  ее  использованием,  пожалуйста,

убедитесь  в  правильности  установки  времени  (с  учетом
секунд!) и даты на компьютере.



Кнопка  «Остановить»  становится  активной  после  нажатия

кнопок

«Программировать»,

«Считать

время/календарь»,

«Синхр-ть время» и позволяет остановить выбранный процесс.

Кнопка  «Выйти»  позволяет  закрыть  окно  «Программатор

КДУ, ПСА, УЗС, СПЗС-1».




8.8.

Вариант

«Прочитать

конфигурацию

устройства»

предназначен для считывания  планов и настроек из светофора.
При этом будет произведен «Автозапрос статуса».

При  отсутствии  ошибок  связи  в  окне  должен  появиться

статус светофора:



background image

КС.40.16.001 РЭ





24





Нажав  кнопку  «Читать»  можно  загрузить  в  программу-

конфигуратор планы и установки с устройства. Кнопки «Считать
время/календарь»,  «Синхр-ть  время»,  «Остановить»  действуют
аналогично (см.п.8.7.).

8.9. Кнопка «Восстановить заводские  установки» предназначена
для  загрузки  настроек  предприятия-изготовителя  в  проект  (см.
п.3.).  После  выполнения  загрузки  выводится  сообщение
«Данные успешно загружены в проект»:







Внимание!    Настройки  предприятия-изготовителя

вводятся  в  проект,  а  не  в  светофор.  Для  того,  чтобы
произвести  запись  в  устройство,  необходимо  следовать
п.8.7.






background image

КС.40.16.001РЭ





25



9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ



В

процессе

эксплуатации

светофора

необходимо

периодически проводить следующие работы:

-



протирать стекло влажной ветошью,

-



проверять крепление проводов на клеммной колодке,

-



проверять  крепления  светофора  на  опоре  и  при
необходимости подтягивать болты,

-



заменять разрушенные детали и сборочные единицы.



ВНИМАНИЕ!
ВСЕ  РАБОТЫ  ПРОИЗВОДИТЬ  ПРИ  ОБЕСТОЧЕННОЙ

СЕТИ ПИТАНИЯ!





Ремонт  электронных  компонентов  светофора  должен

выполняться

квалифицированными

специалистами.

Рекомендуется ремонт на предприятии-изготовителе.



10. ХРАНЕНИЕ,  УПАКОВКА  И  ТРАНСПОРТИРОВАНИЕ



10.1.   Светофор упаковывается в коробку из картона.
10.2.  Светофор  в  упаковке  завода-изготовителя  может

транспортироваться в закрытых транспортных средствах любого
вида  в  соответствии  с  действующими  на  них  правилами
перевозки.

Транспортирование  в  самолетах  может  производиться

только в отапливаемых герметизированных салонах.

10.3.  Во  время  транспортирования  и  погрузки-выгрузки

следует избегать ударов, падений и прямого воздействия влаги.

10.4.

Светофор  следует  хранить  в  заводской  упаковке  на

складах  при  температуре  окружающего  воздуха  от    минус  60°С
до плюс 60°С и относительной влажности до 80%.

10.5    Условия  транспортирования  в  части  воздействия

механических  факторов  Л  по  ГОСТ  23216-78,    в  части
воздействия климатических факторов:
-

температура окружающего воздуха от - 40°С до + 60°С;

-

относительная  влажность  воздуха  95%  при  +  30°С  без

конденсации влаги;
-

атмосферное давление от 460 мм рт.ст. до 800 мм рт.ст.

10.6.  При  хранении  и  транспортировании  светофоры

должны  находиться  в  упаковке  и  складироваться  не  более  7
упаковок в высоту.
