Расчетное усилие, действующее на стык

Изгибающий момент в сечении ,

Изгибающий момент в сечении втулки

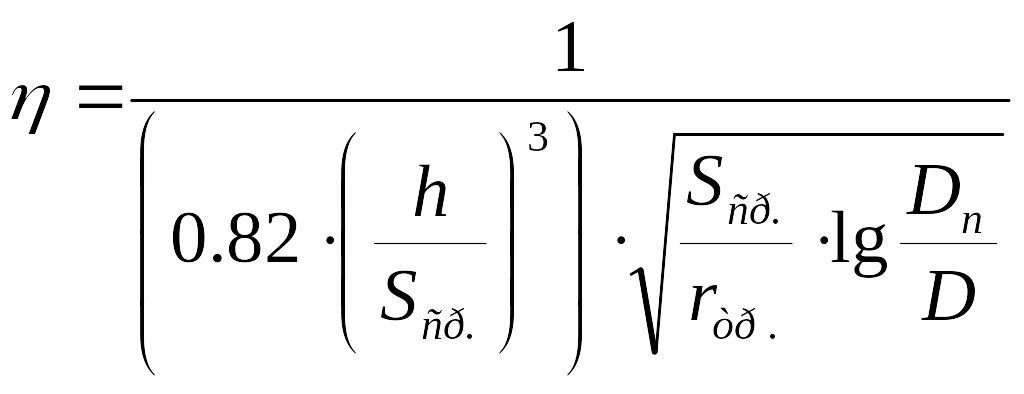

η- коэффициент, учитывающий, что часть момента воспринимается поворотной деформацией фланца

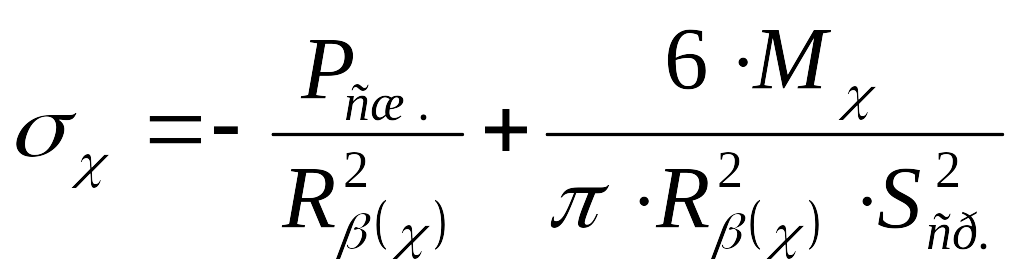

Нормальные тангенциальные напряжения на краю цилиндровой втулки определяются как суммарный результат наложения от действия М_х на соответствующий результат от действия силы давления газов, однако «силу Р_cж. в этом случае считают отрицательной»

ОТ ДЕЙСТВИЯ СИЛ ДАВЛЕНИЯ ГАЗОВ

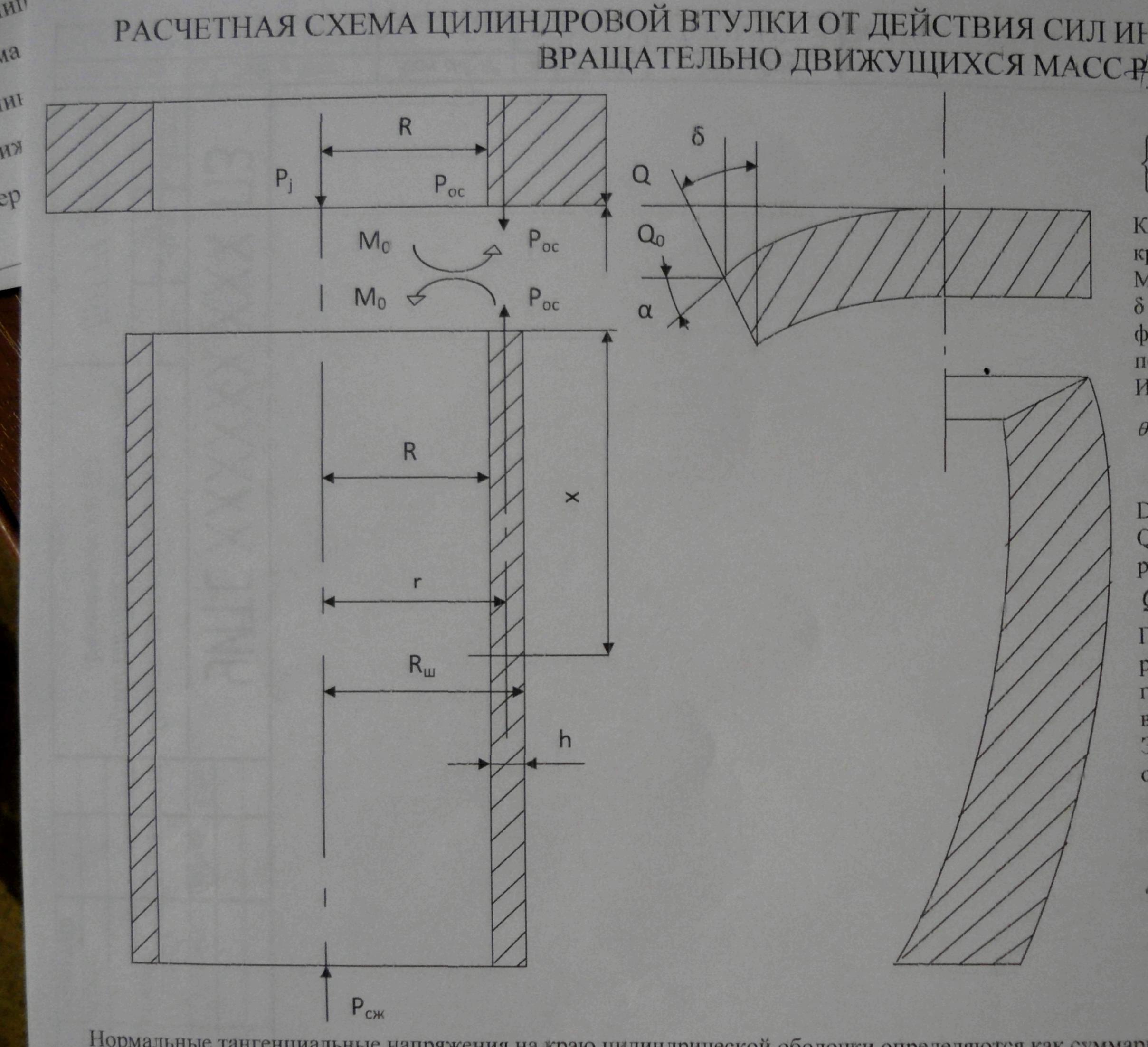

АСЧЕТ НАПРЯЖЕННОГО СОСТОЯНИЯ ЦИЛИНДРОВОЙ ВТУЛКИ

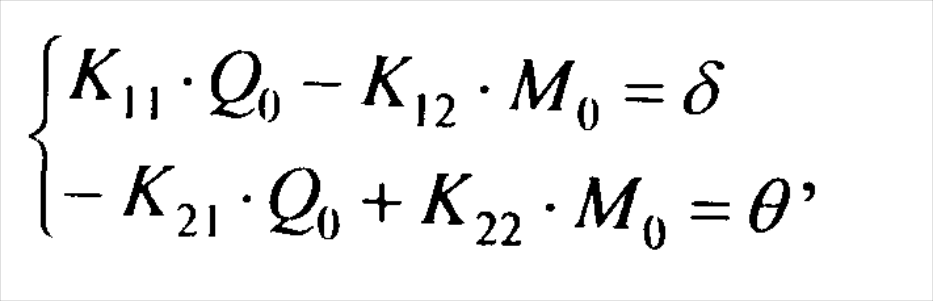

К₁₁ , K₁₂ , K₂₁ , K₂₂ - коэффициенты податливости края втулки,

Q_o - поперечная сила в основании,

М_о - изгибающий момент в основании втулки,

δ - радиальное перемещение внутреннего края фланца,

θ - угол поворота нормали

ОТ ДЕЙСТВИЯ СИЛ ИНЕРЦИИ

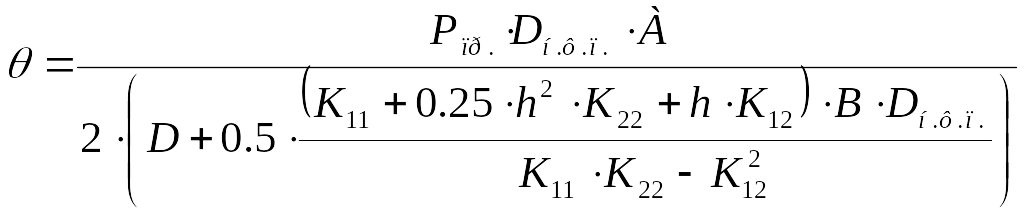

Используя метод наложения, найдем θ

При действии на втулку осевой нагрузки деформацией галтели является изгиб. При изгибе галтели возникает зона доп. напряжений. Эффект от них определяется по формуле

D_н.п.ф. - приведенный диаметр фланца,

Q - сила, действующая на стык,

Нормальные тангенциальные напряжения на краю цилиндрической оболочки определяются как суммарный результат наложения от действия М_о на соответствующий результат от действия сил инерции

---
