КЛАССИФИКАЦИЯ МЕТОДОВ МОДЕЛИРОВАНИЯ

Методы моделирования

Детерминированный

Стохастический

Статический

Динамический

Непрерывный

Дискретный

Дискретно-непрерывный

Мысленный

Реальный

Наглядный

Символический

Математический

Натурный

Физический

Гипотетический

Аналоговый

Макетный

Знаковый

Языковой

Аналитический

Имитационный

Комбинированный

Научный
эксперимент

Компьютерное моделирование

Производственный эксперимент

В реальном масштабе времени

В нормальном масштабе времени

---

БЛОК-СХЕМА ПРОГРАММЫ И

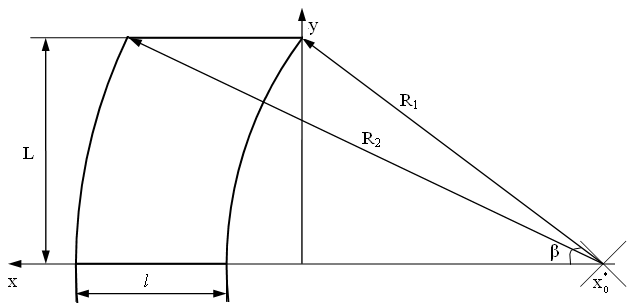

ВХОДНЫЕ ПАРАМЕТРЫ МОДЕЛИ ЛОПАТКИ ГИДРОТУРБИНЫ

ВХОДНЫЕ ПАРАМЕТРЫ МОДЕЛИ

L – высота лопатки, м

x₀* - отклонение центра окружностей от начала координат, м

R₁, R₂ - радиусы окружностей, м

h₁ – ширина верхнего основания конуса, м

h₂ – ширина нижнего основания конуса, м

- угол поворота лопатки, град

- частота вращения турбины, об/с

- скорость потока жидкости, м/с

d_в – диаметр вала рабочего колеса, м

h – высота столба жидкости, м

ДОСТОИНСТВА ПРОГРАММЫ, ТРЕБОВАНИЯ К ПРОГРАММНОМУ И АППАРАТНОМУ ОБЕСПЕЧЕНИЮ

ДОСТОИНСТВА ПРОГРАММЫ

• Высокая точность получаемых результатов за счет метода СРП

• Оценка прочности по максимальным значениям напряженности

• Наглядное представление напряженности в модели

• Интуитивно понятный интерфейс

• Отсутствие необходимости знаний в создании 3D моделей

• Не обязательно дополнительное стороннее ПО

• Малый объем, из-за чего программа не требует установки

• Возможность усовершенствования программного продукта

НЕОБХОДИМОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Операционная система	Windows 98, Windows 2000, Windows NT, Windows XP, Windows Vista.
Графическая библиотека	Open GL 1.0

НЕОБХОДИМОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ

Микропроцессор	Минимальная тактовая частота – 166 МГц Рекомендуемая тактовая частота – 3 ГГц
Оперативная память	Минимальный объем – 256 Мб Рекомендуемый объем – 1 Гб
Видеосистема	Видеокарта AGP, PCI, PCI-Express, с поддержкой z-буфера. Объем памяти – не менее 16 Мб Совместимы монитор
Жесткий диск	Занимаемое место на жестком диске – 5 Мб.
Манипуляторы	Необходимы мышь (трекбол) и клавиатура
CD-ROM	Любой

---

РЕЗУЛЬТАТЫ РАСЧЕТА НАПРЯЖЕННОСТИ МОДЕЛИ ЛОПАТКИ ГИДРОТУРБИНЫ НА ИЗГИБ

ОКНО ПРОГРАММЫ GRAPHER 3D PDE

С РЕЗУЛЬТАТАМИ РАСЧЕТА

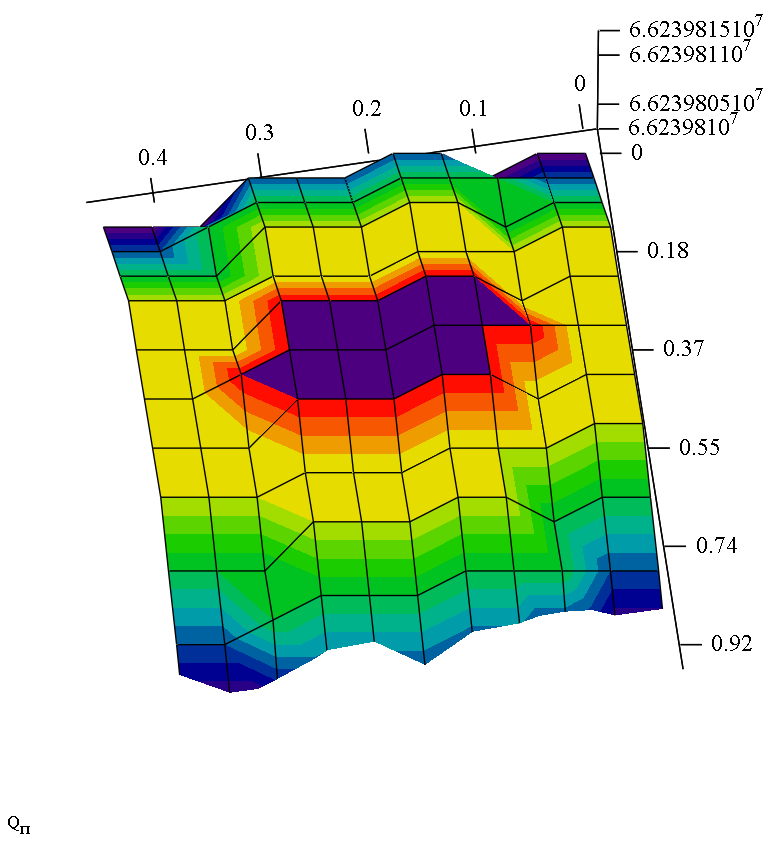

АНАЛИТИЧЕСКИЙ РЕЗУЛЬТАТ РАСЧЕТА НАПРЯЖЕННОСТИ (MATHCAD)

Q

y

2

2

1

x

1

1 – минимальная напряженность Q_min; 2 – максимальная напряженность Q_max

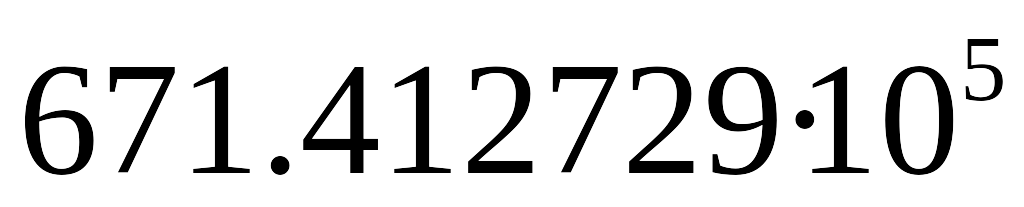

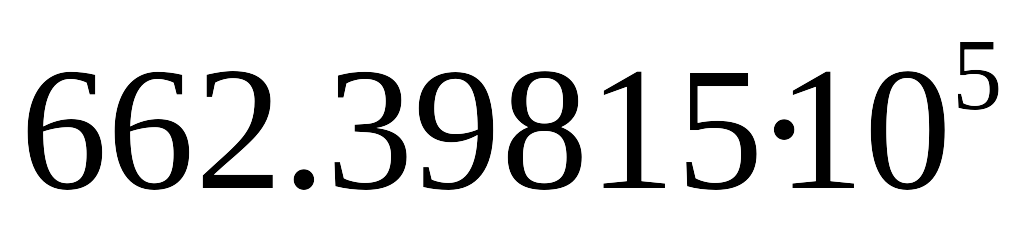

Оценка напряженностей на поверхности лопатки:

---
