МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ
ЗАПОРІЗЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ
ТЕКСТИ (конспекти) ЛЕКЦІЙ
з теми: ,,Стислі відомості з історії розвитку озброєння”
розділу:,,Військово-технічна і військово спеціальна підготовка”
підрозділу: ,,Будова і конструкція озброєння”
для студентів кафедри військової підготовки
ЧАСТИНА 3
2010
Тексти (конспекти) лекцій з теми: ,, Стислі відомості з історіїрозвитку озброєння” розділу: ,,Військово-технічна і військово спеціальна підготовка” підрозділу: ,,Будова і конструкція озброєння” для студентів кафедри військової підготовки, частина 3 / Укл. К.В. Альохін, О.В. Павелко, Ю.В. Мельник, Р.П. Хижняк – Запоріжжя: ЗНТУ, 2010 – 66 с.
Укладач: К.В. Альохін, О.В. Павелко, Ю.В. Мельник, Р.П. Хижняк
Рецензент: О.В. Коробов
Відповідальний
за випуск Ю.В. Мельник
Затверджено
на засіданні кафедри військової підготовки
протокол № 4 від 26 квітня 2010 р.
Рекомендовано до видання НМЛ спеціальності як тексти (конспекти) лекцій з теми: ,,Стислі відомості з історії розвитку озброєння” розділу: ,,Військово-технічна і військово спеціальна підготовка” підрозділу: ,,Будова і конструкція озброєння” для студентів кафедри військової підготовки, частина 3
Протокол № 4 від 26 квітня 2010 р.
ЗМІСТ
Передумова..........................................................................................4
1. Стволи знарядь....................................................................................5
2. Лафети ………………………..………………………………….…..6
3. Підйомний механізм дуговий…………………………….………..13
4. Боєприпаси до знарядь зразка 1867 р……………….……………..15
4.1 Заряди………………………………………………………………..15
4.2 Снаряди……………………………………………………………...16
4.3 Трубки…………………………………………………………….....18
5. Подперіод далекобійної артилерії зразка 1877 р………………...20
5.1 Загальні зауваження ………………………………………………..20
5.2 Пристрій стволів ……………………………………………………22
5.3 Наріз - прогресивної крутизни……………………………………..23
5.4 Снаряди і трубки…………………………………………………….27
5.5 Лафети……………………………………………………………….28
6. Розвиток далекобійної артилерії до кінця XIX століття………….35
6.1 Вживання сильно вибухових речовин……………………………..35
6.2 Удосконалення снарядів……………………………………………39
6.3 Розвиток трубок……………………………………………………..41
6.4 Удосконалення лафетів……………………………………………..45
6.5 Лафети і установки, що ховаються………………………………...47
6.6 Польові мортири…………………………………………………….50
6.7 Стрільба польової артилерії………………………………………..54
6.8 Стрільба облогової і кріпосної артилерії………………………….57
Висновок…………………………………………………………….64
Література…………………………………………………………...66
Передумова
Артилерія - один з трьох найстаріших родів військ, основна ударна сила сухопутних військ сучасних армій. Артилерія має багатоманітну класифікацію по своєму бойовому призначенню, типам систем озброєння і організаційно-штатній структурі. Крім того, назва «артилерія» використовується для позначення роду військ, а також науки про пристрій, проектування, виробництво і експлуатацію артилерійського озброєння, його бойові властивості, способах стрільби і бойового вживання. Існує декілька варіантів походження слова «артилерія»: від старофранцузского слова artillier (готувати, споряджати), від латинських слів arcus (лук) і tellum (стріла) або ars (мистецтво) і tollendi (метання), від італійських arte (мистецтво) і tirare (стріляти). Перший варіант найбільш поширений.
Артилерія як вид зброї (сукупність предметів озброєння) включає гармати, гаубиці, міномети, безвідкатні знаряддя, бойові машини (пускові установки) ПТУР і реактивної артилерії; артиллериеские і стрілецькі боєприпаси засоби пересування артилерії - колісні і гусеничні тягачі і др.; прилади управління вогнем, засоби розвідки і забезпечення стрільби; всі види стрілецької зброї, гранатомети.
Артилерія як наука - сукупність знань в області пристрою, проектування, виробництва і експлуатації артилерійського озброєння, його бойових властивостей, способів стрільби і бойового вживання. Головні розділи артилерійської науки: балістика підстави пристрою матчастини артилерійських знарядь, стрілецької зброї і боєприпасів; вибухові речовини і пороху, технологія артилерійського виробництва; бойове вживання артилерії; теорія стрільби і управління вогнем; історія артилерії
1. СТВОЛИ ЗНАРЯДЬ
Стволи знарядь зразка. 1867 р. характеризуються наступними даними:
а) нарізкою постійної крутизни з довгою ходу у гармат 70-100, у мортир 40d;
б) нарізом, що звужує до дула (клиновими);
в) одиночною каморою у снаряда і заряду; у знарядь 8-дм і великих калібрів ексцентричною каморою (вісь камори вище осі
каналу; камора з'єднується з рештою частини каналу конічним скатом, на якому починається наріз);
г) затворами клиновими 'призматичними' у бронзових, і цилиндропризматичними у чавунних;
д) Обтюратором, що складається з каморного кільця і плитки.
Снаряди забезпечені свинцевою оболонкою для центрування і ведення їх по нарізі.
Матеріал для стволів невеликих калібрів - бронза, крупних калібрів (6-дм і більше) - сталь і рідко чавун (для сухопутної кріпосної артилерії). Стволи знарядь 6-дм калібру і вище скріпляє кільцями. Лафети залізні. Снаряди чавунні із звичайного і загартованого (бронебійні) чавуну. Назва калібрів збереглася у фунтах, хоча снаряд важив зразу в 21/2 - 3 рази більше.
При переході до знарядь системи 1867 р. в облогову артилерію були введені 12-фн (12-см) і 24-фн (15-см) гармати двох видів: довгі або важкі, довжиною 20 - 25 d, для бомбардування і прицільної стрільби і короткі або полегшені, довжиною 14 - 15 d для руйнування споруд.
Для навісної стрільби були залишені гладкостінні мортири 5-пд, 2-пд і 1/2 -пд. Нарізні мортири з'являються в російській артилерії раніше, ніж в інших країнах. В 1860 р. була введена нарізка, заряджаюча з дула, 6-дм (1/2-пд, 15-см) мортира. Нарізні мортири викликали багато заперечень: дальність стрільби не збільшувалася, а купчаста бою, особливо при стрільбі зменшеними зарядами, зменшилася. Останнє обставини пояснюється тим, що крутизна нарізки була вибрана невдало (близько 40d), чому при рисих зарядах швидкість обертання була недостатньою, для отримання снарядами стійкого польоту. В російській артилерії на підставі досвіду з 152-мм нарізною мортирою, що заряджає з дула, при переході до системи 1867 р. була введена 6-дм бронзова мортира, що заряджає з казни. Дальність стрільби з неї при заряді в 1/13 q виходила близько 4 км. Досвід війни 1877-1878 рр. показав, що цей заряд дуже великий (псувалися клинові затвори), чому прийшли до зарядів в 1/15q, причому отририси V0 близько 210 м/сек і дальність при куті піднесення 43,5 близько 2 км. Окрім 152-мм мортир в 1867 р. були введені 203-мм сталеві мортири.На мал. були ззразкаажені стволи ряду знарядь зразка. 1867 р.Цікаво відзначити, що калібр основного знаряддя польової артилерії був визначений з тієї умови, щоб снаряд не був важчим за 12-фн ядро. Досвід показав, що поводження з снарядами вагою близько 6 кг цілком зручно і неважко.
Для невеликого числа берегових знарядь (9-дм гармати Пермського заводу) були прийняті поршневі затвори, за типом затвора Трейль-де-Болье, розроблені по вказівці Гадоліна Пермським заводом, 'затворами, що називалися, Пермським заводом'. Ексцентричне розташування камори в знаряддях великих калібрів пояснюється прагненням досягти центрування снаряда, або, краще сказати, зменшити шкідливий вплив перекосу його при вході на конус, на якому починається наріз. В знаряддях рисого калібру вказаний перекіс виходив невеликим унаслідок рисої різниці в діаметрах камори і каналу, а також рисої глибини нарізу, і, отже, і невеликого кута ската. В знаряддях же великих калібрів кут ската і довжина його великий, тому перекіс осі снаряда при сходженні снаряда на скат виходив помітним і можна було побоюватися заклинювання снаряда. Клиновий наріз був влаштований для усунення або, принаймні, зменшення прориву газів в проміжок між виступом свинцевої ведучої оболонки і незвязною гранню нарізу, що утворюється унаслідок легкої м'ятої і стираючої виступів оболонки.
2. ЛАФЕТИ
Для нарізних знарядь, що заряджають з дула, спочатку були прийняті дерев'яні лафети із збільшеним по вертикалі відстанню між віссю цапф і бойовою віссю для можливого додання великих кутів піднесення, а отже і збільшення дальності польоту снарядів. Здійснювався цей захід зміцненням на станинах бронзової надставки на лобовій частині лафета. В надставці були кубла цапф.
При випробуваннях батарейних лафетів з надставкою для 9-фн гармати надставку зривало, тому провели досліди, наклавши цю гармату на легкий лафет 4-фн польової гармати. Це випробування пройшло задовільно і для всієї польової артилерії був прийнятий єдиний лафет 4-фн гармати з надставкою.Та обставина, що надставка при стрільбі з 9-фн гармати з батарейного лафета зривалася, а при стрільбі з 4-фн гармати не зривалася, пояснюється впливом ваги лафета. Батарейний лафет виявився дуже важким для 9-фн гармати.Дерев'яні лафети були незабаром замінені залізними 'з поворотом станин', спроектованими професором Артилерійської академії Фішером.Лафет Фішера з поворотом станин складався з двох верстатів: верхнього і нижнього. Верхній міг обертатися навкруги вертикального штиря, сполучаючі обидва верстати. Проте від цього вельми корисного і в даний час абсолютно необхідним поворотним механізмом відмовилися по наступних міркуваннях:
а) при пострілі лафет далеко відкатувався, наведення повністю порушувалося і знаряддя доводилося після кожного пострілу наводити знову; по цій причині не можна було розраховувати на збільшення скорострільності;
б) лафет ускладнювався і дорожчав без жодної користі;
г) при стрільбі з поверненим верхнім верстатом нижні станини пружинили, унаслідок чого збільшувалося розсіювання снарядів.
д) при крайніх положеннях верхнього верстата унаслідок нахилу верхньої грані нижнього верстата виходив помітний нахил осі цапф, який потрібно було враховувати при стрільбі.
З указаних причин вирішено було не виключати цих лафетів з озброєння, але виготовлення їх припинити і перейти до більш простого лафета, також спроектованому Фішером для польових гармат (рис. 2.1).
Рисунок 2.1
Передки і зарядні ящики, що служили при гладкостінної артилерії, були збережені з деякими лише змінами для укладання снарядів з метою зберегти слабі свинцеві оболонки від пошкодження: а саме, снаряди укладалися в кубла особливих рам, а заряди - в ящики або шкіряні торби.Кожний снаряд затиском надійно утримувався в рамі.
В другій половині минулого століття поступово в артилерії різних армій почався перехід пішої артилерії на кінну, в якій гарматна обслуга при русі риссю або при будь-якому алюрі міг бути посаджений на гарматну систему, а також на зарядні ящики.
В Росії в 1876 р. двоколісні зарядні ящики 1845 р. (трійкові запрягання, ще петровські, але з пласким дахом) були перероблені в чотириколісні Переробка полягала в тому, що замість оглобель ящик був забезпечений стрілою із шкворневою воронкою, якої ящик зчіплювався з шворню звичайного гарматного передка. На стрілі споруджувався невеликий ящик для приналежностей і запасних частин.
Снаряди в нижньому відділенні зарядного ящика укладали в клітках або рамах стоячи, а заряди у верхньому - лежачи. Вага навантаженого ящика виходила близько 2200 кг і в ящику для 4-фн гармати вміщалося 116 снарядів, а для 9-фн - 71 снарядів і стільки ж зарядів.На 4-фн гармату призначався 1 ящик, а на 9-фн 11/2 ящика. Ящики були дерев'яні.Частина батарей у війну 1877-1878 рр. була забезпечена такими ящиками.Досвід цієї війни показав, що ящики 1876 р. дуже важкі для перевезення шестіркою коней, чому було вирішено замінити їх новими.Для осадових гармат лафети частково використовувалися колишні дерев'яні, частково залізні, знов побудовані за проектом генерала Дядькова , за пристроєм схожі з дерев'яними. Для стрільби лафет встановлювався на настильній платформі з дощок.Для накатування системи застосовувалися особливі важелі із залізним загостреним кінцем і катком, а для додання кутів повороту - дерев'яні гандшпуги.Спочатку діяли таким чином: підсовували гострий кінець важеля під хоботну частину, виводили її, користуючись катками як опорою, і котили систему, діючи на колеса і важелі.Потім вивішували хобот і переміщали його в сторони.
Під час франко-прусськой війни 1870 - 1871 рр. в прусській артилерії були прийнято клини відкатів для обмеження відкату і самонакатування системи після пострілу.
Висота лафета до осі цапф ствола в 4 - 5 фт. (1400 - 1700 мм) відповідала зручності обігу при заряджанні знаряддя: зручно діяти затвором, подавати і досилати снаряди навіть 24-фн калібру, вагою 36 - 40 кг.
Для перевезення знарядь до них призначався двоколісний осадовий передок з шворню, на який надягалася шворневая воронка, що була в хоботній частині лафета. При перевезенні ствол перекладався в похідні кубла цапф лафета завдяки чому досягалося більш рівномірне навантаження на обидва ходи чотириколісного воза, що виходив при з'єднанні лафета з передком. Грібоваль указував, що при дзразкаих дорогах навантаження може бути на обидва ходи однаковим, при середніх а тим більше при поганих дорогах, на передній хід повинно доводиться 5/12 загальної ваги воза і на задній - 7/12. Ці вказівки до теперішнього часу ніким не оспорюються.

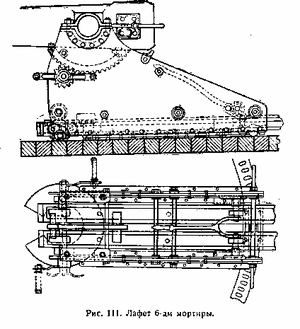

Для мортир зразка. 1867 р. були розроблені спеціальні лафети: для 152-мм - Семеновим, а для 203-мм, такого ж типу, - Кокоріним. На рис. 2.2 був ззразкаажений лафет Кокоріна. Цей лафет (або верстат) зовсім не був схожий на прості лафети гладкостінних мортир які складалися лише з двох станин (бронзових, чавунних) одного загального відливання або залізних (в лафеті Дорощенко), сполучених
гвинтом з подушками розпорів і риси подушку (клин) для зміни кутів піднесення. Стріляли тільки при кутах 30 45 і 60%. Таким простим верстатом для нарізних мортир не можна було задовольнитися.
Рисунок 2.2
