Прежде чем перейти к изучению методов, приемов и видов

съемки  криминалистической  фотографии,  необходимо  ознако-
миться с основами общей фотографии.

Вопросы  применения  фотографии  в  криминалистике  в  по-

следнее  время  не  только  находятся  в  поле  зрения  ученых-
криминалистов и практиков, но и творчески совершенствуются
ими как в направлении использования современных достижений
науки  и  техники  в  области  получения  визуальной  информации
для  целей  криминалистики,  так  и  в  направлениях  правового
применения  новых  научно-технических  средств  и  процессуаль-
ного оформления результатов фотографирования.

 12

1. Основы общей фотографии

1.1. Предшественники

современного фотоаппарата

Прообразом  современного  фотоаппарата  является  камера-

обскура (лат.

obscūrus

 — темный) — простейший вид устройст-

ва,  позволяющего  получать  оптическое  изображение  объектов.
Представляет  собой  светонепроницаемый  ящик  с  отверстием
в одной из стенок и экраном (матовым стеклом или тонкой бе-
лой бумагой) на противоположной стенке (рис. 2).

Лучи света, проходя сквозь отверстие диаметром приблизи-

тельно 0,5—5 мм, создают перевернутое изображение на экране.
На основе камеры-обскуры были созданы некоторые фотокамеры.

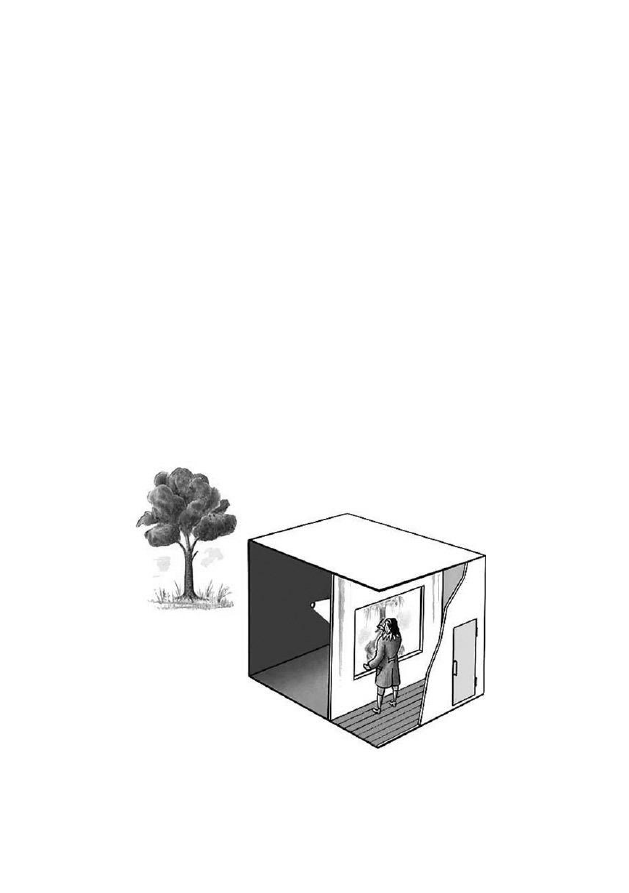

Рис. 2.

Камера-обскура

13

Первые  камеры-обскуры  представляли  собой  затемненные

помещения (или большие ящики) с отверстием в одной из стен.
Упоминания о камере-обскуре встречаются еще в  IV в. до н. э.
Последователи китайского философа Мо Ди — моисты — опи-
сали возникновение перевернутого изображения на стене затем-
ненной комнаты. Упоминания о ней встречаются и у Аристоте-
ля.  Арабский  физик  и  математик  X в.  Ибн  аль-Хайсам  (Альга-
зен),  изучая  камеру-обскуру,  сделал  вывод  о  линейности  рас-
пространения света.

Судя по всему, первым использовал камеру-обскуру для за-

рисовок с натуры Леонардо да Винчи. Он также подробно опи-
сал ее в «Трактате о живописи». В 1686 г. Й. Цан спроектировал
портативную  камеру-обскуру,  оснащенную  зеркалом,  располо-
женным  под  углом  45°  и  проецировавшим  изображение  на  ма-
товую  горизонтальную  пластину,  что  позволило  художникам
переносить пейзажи на бумагу (рис. 3).

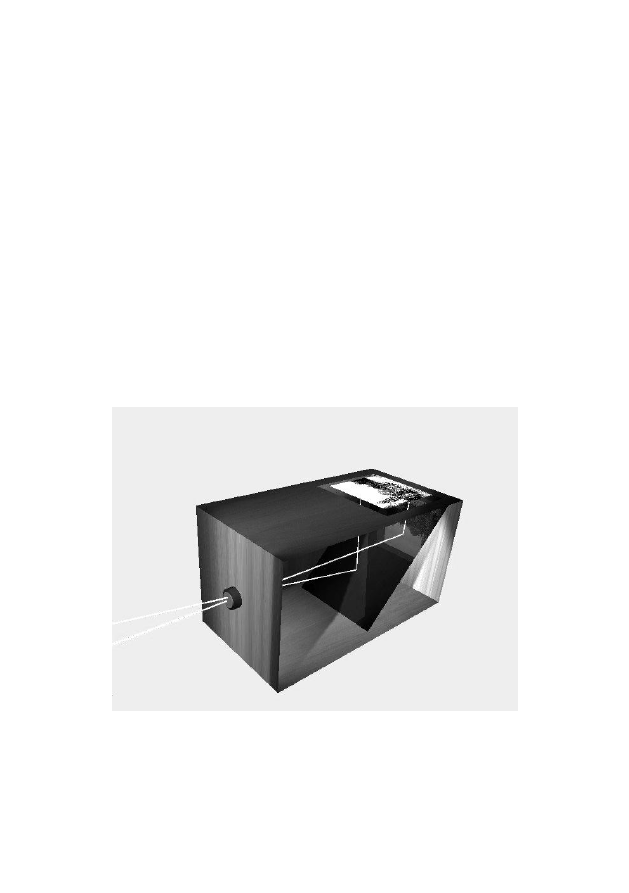

Рис. 3.

Камера-обскура Леонардо да Винчи


Многие  художники  (например,  Я.  Вермеер)  использовали

камеру-обскуру  для  создания  своих  произведений:  пейзажей,

 14

портретов,  бытовых  зарисовок.  Камеры-обскуры  тех  времен
представляли  собой  большие  ящики  с  системой  зеркал  для  от-
клонения света. Часто вместо простого отверстия использовался
объектив (обычно одиночная линза), что позволяло значительно
увеличить яркость и резкость изображения. С развитием оптики
объективы усложнялись, а после изобретения светочувствитель-
ных материалов камеры обскура стали фотоаппаратами.

Однако и в настоящее время некоторые фотографы исполь-

зуют так называемые «стено́пы» — фотоаппараты с маленьким

отверстием  вместо  объектива.  Изображения,  полученные  при
помощи таких камер, отличаются своеобразным мягким рисун-
ком,  идеальной  линейной  перспективой  и  большой  глубиной
резкости.

В дофотографическую эру применялась также камера-люци-

да, изобретенная в 1807 г. английским физиком У. Х. Волласто-
ном — четырехгранная призма, под определенным углом зрения
совмещающая  мнимое  изображение  пейзажа  с  листом  бумаги,
на котором делается зарисовка.

1.2. Устройство фотоаппарата

Основными узлами и механизмами фотоаппарата являются:

светонепроницаемая  камера  (корпус),  объектив,  электронный
затвор,  устройство  для  определения  границ  изображения  —
видоискатель.  Кроме  того,  в  фотоаппарат  могут  вводиться  уст-
ройства,  обеспечивающие  некоторые  сервисные  функции
(встроенная лампа-вспышка, автоспуск, микропроцессоры, пол-
ностью  автоматизирующие  подготовительные  съемочные  опе-
рации и т. д).

Светонепроницаемая  камера

  является  корпусом,  основой

фотоаппарата,  объединяющей  все  узлы  и  механизмы,  служит
для  защиты  ПЗС-матрицы

1

  от  попадания  на  нее  постороннего

света.  В  передней  части  камеры  установлен  объектив,  а  в  зад-
ней — фокальная плоскость с ПЗС-матрицей (рис. 4).

1

 ПЗС — прибор с зарядовой связью.

15

Рис. 4.

Устройство цифровой зеркальной фотокамеры:

1. Светонепроницаемый корпус камеры. 2. Кнопка спуска затвора.

3. Видоискатель. 4. Объектив. 5. Зеркало. 6. Фокальная плоскость

(ПЗС-матрица)

Объектив

  —  важная  часть  фотоаппарата,  представляет  со-

бой электронно-оптическую систему, состоящую из нескольких
линз в оправе, посредством которой формируется изображение в
фокальной плоскости.

Современные  цифровые  фотоаппараты  делятся  на  две  ос-

новные группы: фотокамеры со сменной оптикой (рис. 5) и фо-
токамеры  с  постоянной  (несменяемой)  оптикой  (компакт  каме-
ры) (рис. 6).

Рис. 5.

Фотокамеры со сменной оптикой

1

2

3

4

5


6
