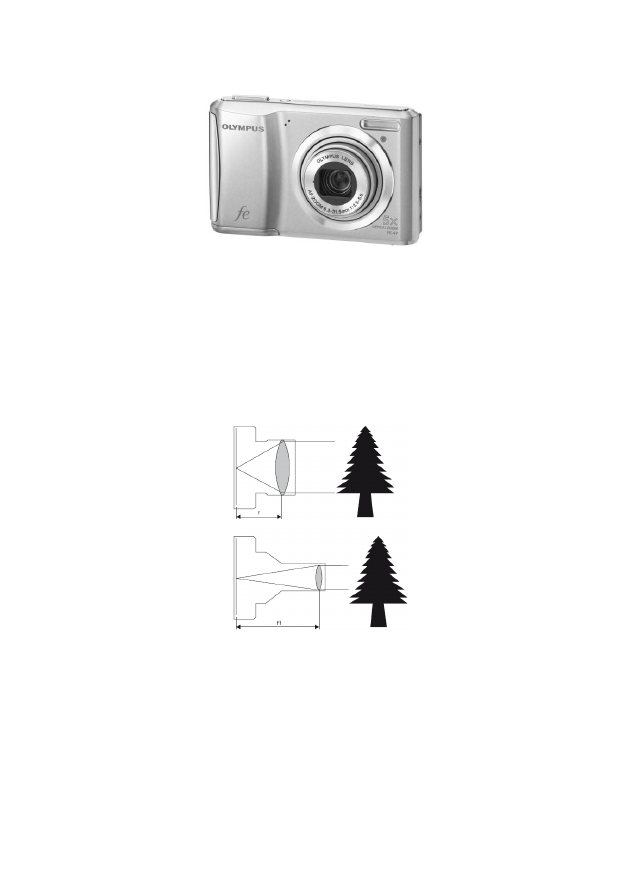

Рис. 6.

Фотокамеры с постоянной (несменяемой) оптикой


Две  главные  характеристики  объектива  —  это  фокусное

расстояние и светосила.

Основная  характеристика  объектива  фотоаппарата  —  фо-

кусное  расстояние  (обозначается  буквой

f

)  —  это  расстояние

от центра  фокусирующей  линзы  до  фокальной  плоскости
(ПЗС-матрицы) (рис. 7).

Рис. 7.

Значение фокусного расстояния в зависимости

от характеристики объектива

В зависимости от этого объективы делятся на две большие

группы:  дискретные  (имеют  только  одно  фокусное  расстояние,
например, 24 мм, 50 мм, 200 мм и т. д.) и трансфокаторы, в про-
сторечии  «зумы»  (имеют  диапазон  фокусных  расстояний:  28—
70 мм,  70—200 мм,  28—300 мм).  Преимущество  дискретных
объективов  в  малом  весе,  компактности,  большей  светосиле,

17

более высоком качестве картинки при прочих равных условиях.
Преимущество  трансфокаторов  —  универсальность  (один  зум
способен заменить несколько дискретных объективов) и опера-
тивность, с которой возможна быстрая смена угла съемки.

Светосила  объектива  —  это  его  способность  пропускать

свет. Какая-то часть света всегда теряется, проходя через объек-
тив. Чем больше света имеет возможность пропустить объектив
через систему линз, тем больше его светосила.

Главные  оптические  характеристики  объектива  обознача-

ются на оправе передней линзы рядом с названием (рис. 8).

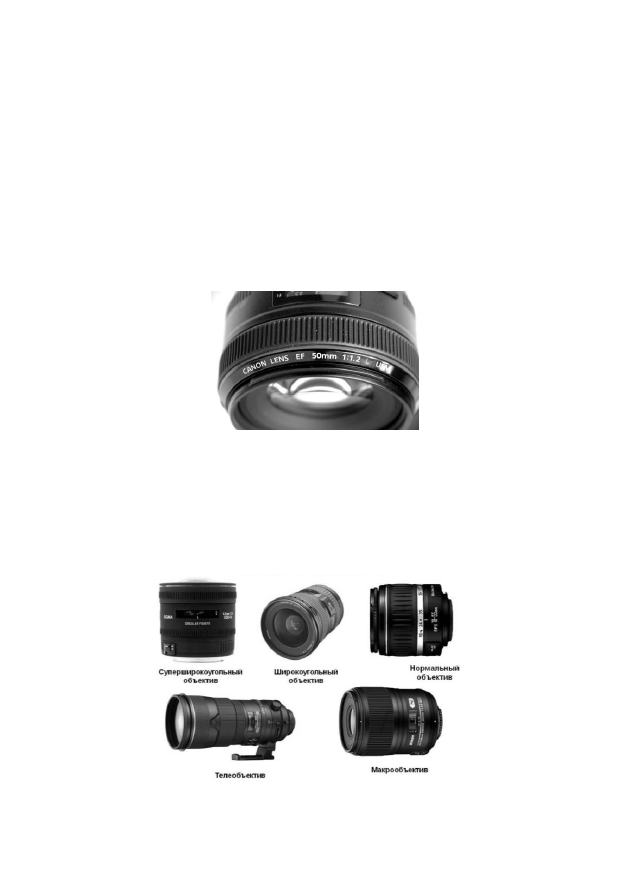

Рис. 8.

Обозначения на объективе фокусного расстояния и светосилы,

где 50 mm — это фокусное расстояние, а 1:1.2 — светосила объектива

Величина  угла  изображения  объектива  фотоаппарата  опре-

деляет его назначение. Всю оптику можно разбить на несколько
групп:  суперширокоугольные,  широкоугольные  и  нормальные
объективы, телеобъективы, макрообъективы (рис. 9).

Рис. 9.

Виды объективов

 18

1. Суперширокоугольные объективы (фишаи

fish-eye

 — ры-

бий  глаз)  с  фокусным  расстоянием  от  8  до  15  мм.  Они  могут
иметь  угол  зрения  до  180º,  поэтому  фотография,  выполненная
при их помощи, выглядит, как картинка из дверного глазка. Да-
леко  не  все  широкоугольники  являются  фишаями,  так  как  фи-
шай  —  это  именно  объектив,  который  имеет  искажения,  пре-
вращающие  изображение  в  «пузырь».  Данные  объективы  ис-
пользуются  для  получения  сферических  панорам  с  охватом  ок-
ружающей  территории  360

0

.  Более  подробно  о  применении  та-

кого типа объектива будет изложено в следующей главе.

2. Широкоугольные  объективы  —  это  объективы  с  фокус-

ным расстоянием от 15 до 35 мм, без ярко выраженных искаже-
ний,  имеющие  широкий  угол  обзора,  позволяющий  снимать
в тесных помещениях (например, при осмотре места происшест-
вия (рис. 10)).

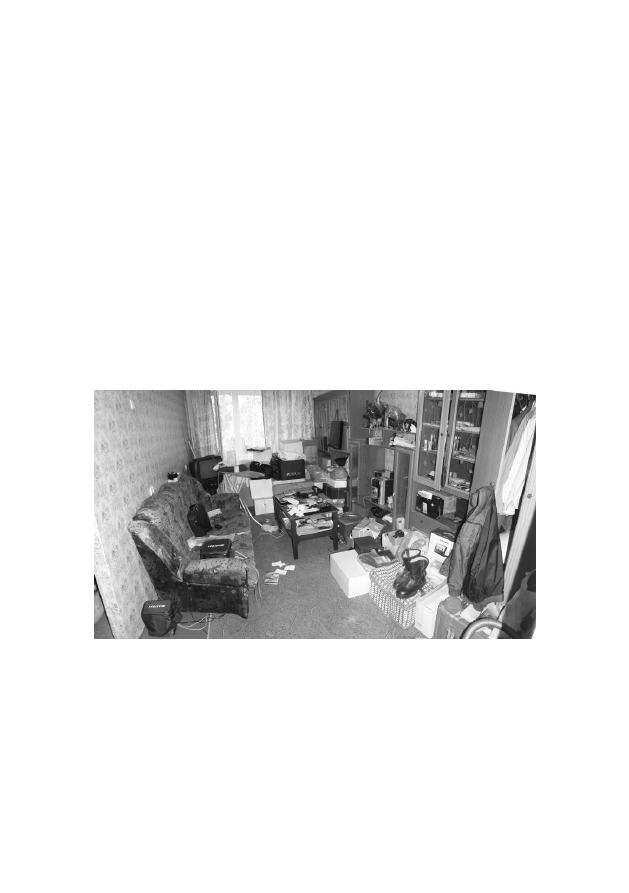

Рис. 10.

 Пример съемки широкоугольным объективом

с изменяемым фокусным расстоянием


3. Нормальные объективы с фокусным расстоянием от 35 до

85 мм. Данный диапазон близок к тому, как видит человеческий
глаз (его фокусное расстояние около 50 мм). Начинается диапа-
зон  с  умеренного  широкого  угла  и  заканчивается  умеренным.
Масштаб предметов и охват сцены будет соответствовать чело-

19

веческому  восприятию  реальной  жизни.  Эти  объективы  подхо-
дят  для  сигналетической  фотосъемки  живых  лиц  и  опознава-
тельной фотосъемки трупов. Объектив фотоаппарата с фиксиро-
ванным фокусным расстоянием 50 мм (угол поля зрения 46 º —
угол  поля  зрения  человека)  считается  универсальным,  так  как
им можно снять практически любой объект или предмет (рис. 11).

Рис. 11.

 Пример съемки стандартным объективом

с фиксированным фокусным расстоянием


4. Телеобъективы — объективы с фокусным расстоянием от

85 мм. Диапазон умеренного и среднего 85—200 мм используют
для  съемки  объектов  крупным  планом.  Наиболее  распростра-
ненные  телевобъективы  —  200—400 мм.  В  процессе  расследо-
вания  преступлений  и  для  фиксации  следов  преступлений  дан-
ные  объективы  практически  не  применяются,  но  для  целей
и задач оперативной фотосъемки они незаменимы.

Таким  образом,  основными  характеристиками  объектива

являются:  главное  фокусное  расстояние  (или  просто  фокусное
расстояние), светосила, угол поля изображения и разрешающая
сила. Наибольшее практическое значение имеют фокусное рас-
стояние, светосила и угол поля изображения.

В  современном  цифровом  фотоаппарате  роль  фокальной

плоскости,  на  которую  фокусируется  изображение,  играет

 20

ПЗС-матрица

, или CCD-матрица (сокр. от англ.

Charge-Coupled

Device

),  —  специализированная  аналоговая  интегральная  микро-

схема, состоящая из светочувствительных фотодиодов, выполнен-
ная на основе кремния, использующая технологию ПЗС (рис. 12).

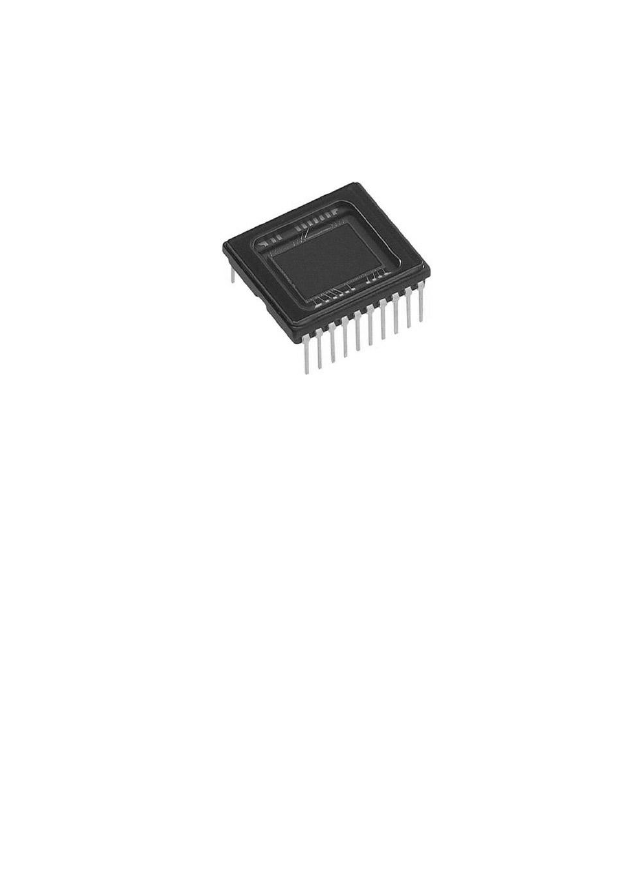

Рис. 12.

ПЗС-матрица


ПЗС-матрица  состоит  из  поликремния,  отделенного  от

кремниевой подложки, у которой при подаче напряжения через
поликремниевые  затворы  изменяются  электрические  потенциа-
лы вблизи электродов.

До  экспонирования  подачей  определенной  комбинации  на-

пряжений  на  электроды  происходит  сброс  всех  ранее  образо-
вавшихся  зарядов  и  приведение  всех  элементов  в  идентичное
состояние.

Далее  комбинация  напряжений  на  электродах  создает  по-

тенциальную  яму,  в  которой  могут  накапливаться  электроны,
образовавшиеся в данном пикселе матрицы в результате воздей-
ствия света при экспонировании. Чем интенсивнее световой по-
ток во время экспозиции, тем больше электронов накапливается
в потенциальной яме, соответственно, тем выше итоговый заряд
данного пикселя.

После  экспонирования  последовательные  изменения  на-

пряжения на электродах формируют в каждом пикселе и рядом
с  ним  распределение  потенциалов,  которое  приводит  к  перете-
канию  заряда  в  заданном  направлении,  к  выходным  элементам
матрицы.
