4.2.2. Расчёт массы заряда взрывчатого вещества

по следам на месте взрыва

Определение  массы  ВВ  при  исследовании  следов  взрыва

требует расчета энергии взрыва в тротиловом эк виваленте.

Следует отметить, что размеры и характер разрушений зависят

не только от типа ВВ, его массы, но и множества других усло-

вий, таких как: форма ВУ; вид взрывчатого превращения (де-

тонация, горение); наличие прочной оболочки; расстояние от

взорванного заряда; ориентация заряда по отношению к разру-

шенному объекту; свойства материала объекта; конструктив-

ные особенности разрушенного объекта; наличие экраниру-

ющих объектов, способных отражать или концентрировать

взрыв в определенных направлениях; внешние условия.

В  качестве  пояснения  влияния  перечисленных  условий

можно указать на следующее: прочная оболочка зарядов ВВ,

способствующая более полному взрывчатому превращению,

с одной стороны, увеличивает поражающее действие за счет об-

разующихся осколков, с другой – снижает разрушающее дейс-

твие ударной волны. Так, оболочка ВУ с соотношением массы

ВВ к массе корпуса, равным единице (массы равны), снижает

энергию ударной волны приблизительно в 2 раза, а оболочка ВУ

с соотношением массы ВВ к массе корпуса 0,1–0,2 (толстостен-

ная оболочка, подобная гранате Ф-1) снижает энергию ударной

волны в 3–4 раза.

В контакте и в непосредственной близости объекта с взры-

ваемым зарядом на разрушающее действие оказывает влияние

форма заряда. Взрывные нагрузки против граней кубического

заряда могут превышать нагрузки против ребер в 4 раза.

Наиболее доступен даже неспециалисту расчет тротилового

эквивалента по разрушению отдельных объектов, материалов

и элементов строительных конструкций. Для подобных рас-

четных оценок применяются простые формулы, позволяющие

делать приближенную оценку массы взорванного заряда ВВ.

172

Расследование преступлений, совершенных с использованием взрывчатых веществ...

Получение более точных данных потребует значительно ус-

ложнить методы расчета, привлечь специалистов, увеличить

время на его производство, а самое главное мало повлияет на

ценность оперативно-розыскной информации.

Более точные данные могут быть получены при комплекс-

ном использовании оценок массы ВВ по разрушающему дейс-

твию на различные объекты, т. е. при сопоставлении результа-

тов расчетов по различным видам разрушений. Наибольшую

достоверность имеют расчеты, выполняемые исходя из контак-

тного расположения заряда с объектом, где на эпицентр взрыва

указывает область наиболее сильных разрушений, для которой

характерно наличие индивидуальных признаков. Эти призна-

ки могут иметь место как в совокупности, так и наблюдаться

в отдельности. К ним относятся: воронки в грунтах, выбоины,

сколы в железобетонных и кирпичных стенах, перекрытиях

и других элементах конструкций; места сильных повреждений

металла, древесины и других материалов.

При проведении расчетов необходимо учитывать следую-

щие допущения.

Заряд взорванного ВВ был без прочной оболочки.

1.

Использовался компактный заряд сферической формы,

2.

эквивалентный по массе взорванному.

Взрывчатому превращению в режиме детонации подвер-

3.

гался весь заряд ВВ.

Расчеты проводятся по ВВ – тротилу (тротиловому эк-

4.

виваленту).

Под тротиловым эквивалентом понимается масса ВВ –

5.

тротила,  которую  необходимо  взорвать  для  получе-

ния  имеющихся  на  месте  происшествия  разрушений.

Отношение тротилового эквивалента к соответствующей

массе различных ВВ, так называемая относительная сила

взрыва, может меняться от величины порядка 0,05 для

некоторых видов пиротехнических составов, до 1,5 для

мощных ВВ типа ТЭНа или гексогена.

173

Технико-криминалистическое сопровождение при расследовании преступлений…

Получение исходных данных

для производства расчетов массы взорванного ВВ

Исходные данные для расчета массы и размеров взорванно-

го ВУ могут быть получены только в результате осмотра места

происшествия. При осмотре по факту взрыва в протокол вно-

сятся следующие данные:

характер повреждения объектов, их размеры, а также ма-

–

териалы, из которых они изготовлены;

перемещение объектов вещной обстановки, их габариты,

–

по возможности масса, расстояние от эпицентра взрыва;

размеры  перебитых  деревьев,  бревен,  брусьев,  досок

–

с указанием их диаметра (толщины), а также породы де-

рева и его состояние (сырое, сухое и др.);

расстояние от эпицентра взрыва до разрушенных стекол

–

с указанием их толщины, способа крепления, ориентация

по отношению к эпицентру взрыва;

разрушение перегородок, стен и перекрытий с указанием

–

размеров и расстояния от эпицентра взрыва;

другие повреждения.

–

Для фиксации подобных разрушений на месте происшест-

вия требуется линейка, рулетка, штангенциркуль и простейшая

вычислительная техника – микрокалькулятор.

Расчет массы заряда ВВ

при его контактном расположении

Расчет массы заряда ВВ по размерам воронки, образован-

ной взрывом на поверхности грунта.

При взрыве заряда ВВ, обладающего бризантным действием,

и отсутствии сквозных проломов конструкции в материале

образуется воронка характерной формы, напоминающей усе-

ченный конус. На дне и по краям ее может находиться раз-

дробленный материал преграды, на которой произошел взрыв.

174

Расследование преступлений, совершенных с использованием взрывчатых веществ...

Центр воронки определяет место расположения заряда ВВ. Для

точности расчета измеряются: максимальный диаметр воронки

и ее размер в перпендикулярном направлении (рис. 32).

Масса заряда определяется по формуле:  М = 2,25*К*Д

3

,

где М – масса заряда, кг;

Д – средний диаметр воронки, м; Д = 0,5*(Дmin + Дmax),

Дmin, Дmax – соответственно минимальный и максималь-

ный размер воронки в перпендикулярном направлении;

К – удельный расход ВВ, зависящий от свойств материала

преграды (табл. 3).

Следует учитывать, что для мерзлых глин, суглинков, су-

песей и других вязких грунтов значение удельного расхода ВВ

(К) – увеличивается в 1,5 раза.

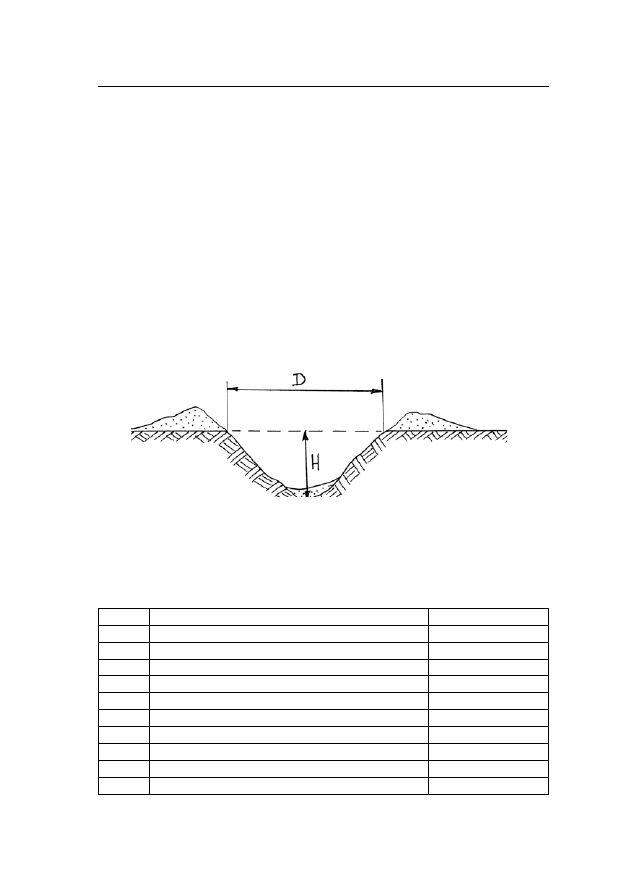

Рис. 32. Воронка в грунте и ее размеры: D – диаметр; Н – глубина.

Таблица 3

значение удельного расхода взрывчатого вещества К

(взрывчатое вещество – тротил)

№ п/п Наименование грунтов и скальных пород значение К, кг/м

3

1

Свеженасыпная рыхлая земля

0,37–0,47

2

Растительный грунт

0,47–0,81

3

Супесок

0,8–1,10

4

Суглинок

0,97–1,19

5

Песок плотный или влажный

1,19–1,27

6

Глина

1,17–1,28

7

Сыпучий песок

1,51–1,69

8

Крепкие глины, лесс, мел

1,28–1,5

9

Крепкие песчаники и известняки

1,36–2,0

10

Бетон строительный

2,0–2,6

175

Технико-криминалистическое сопровождение при расследовании преступлений…

Пример расчета.

Взрывом на растительном грунте была образована воронка,

средний диаметр которой 86 см. Коэффициент К = 0,47–0,81,

тогда М = 2,25*(0,47–0,81)* 0,86

3

= 0,67–1,16 кг. Если заряд тро-

тила имел форму куба, то сторона такого куба равна:

А = (М/ Р

ВВ

)

1/3

= ((0,67–1,16)/ 1,6)

 1/3

= 7,5–9 см.

Р

ВВ

–  плотность  взрывчатого  вещества,  для  тротила  =

= 1,6 г/ см

3

.

Расчет массы заряда ВВ

по перебитым деревянным элементам

Минимальная масса заряда ВВ определяется по формулам:

для бревна М = 10*К*Д

2

; для бруса М = 10*К*Ф.

Для перебивания бревен диаметром более 0,3 м, масса за-

ряда умножается на величину Д/0,3; для бруса толщиной более

0,3 м, соответственно на Н/0,3.

М – масса заряда, кг;

К – коэффициент, зависящий от породы и влажности дре-

весины (табл. 4);

Д – диаметр бревна, м;

Ф – площадь поперечного сечения перебитого бруса, м

2

;

Н – толщина бруса, м.

Таблица 4

значение коэффициента К

№

п/п

Порода древесины

Состояние древесины

Сухая Влажная на корню

1

Слабые породы (осина, ива)

0,80

1,00

2

Породы средней крепости

(сосна, ель, тополь)

1,00

1,25

3

Крепкие породы (дуб, береза,

ясень, вяз)

1,60

2,00
