Manuel d’étude et de gestion des oiseaux et de leurs habitats en zones côtières, 2012
69
Tableau
II : classe de sédiment (selon la typologie E
UNIS
in Davies
et al.
, 2004),
description de la colonne à tamis, correspondance des tailles de mailles réelles,
mailles carrées, et référence A
FNOR
classe
maille réelle
maille carrée
A
FNOR
(UNIS 2004)
mm
Mm
no
Pebbles
20,000
-
(41)
Gravels
10,000
-
(40)
8,190
6,300
39
6,500
5,000
38
5,200
4,000
37
Coarse sand
4,100
3,150
36
3,250
2,500
35
2,600
2,000
34
2,080
1,600
33
1,630
1,250
32
1,300
1,000
31
Medium sand
1,040
0,800
30
0,819
0,630
29
0,650
0,500
28
0,520
0,400
27
0,410
0,315
26
0,325
0,250
25
Find sand
0,260
0,200
24
0,208
0,160
23
0,163
0,125
22
0,130
0,100
21
0,104
0,080
20
0,082
0,063
19
Mud
0,065
0,050
18
0,052
0,040
17
Manuel d’étude et de gestion des oiseaux et de leurs habitats en zones côtières, 2012
70
Tableau
III : dénomination des sédiments selon la granulométrie utilisée dans la
plupart des études (selon Wentworth, 1922)
Période et fréquence
Dans des zones stables, une seule analyse est nécessaire pour carac-
tériser le sédiment. Cependant, dans les estuaires en voie d’ensablement, il
peut être nécessaire de répéter l’opération à plusieurs reprises, chaque année,
par exemple. Parfois aussi, la sédimentation est saisonnière et les éléments
fins sont évacués à l’automne avec l’arrivée de marées plus fortes qu’en été.
La connaissance des variations saisonnières ou de la composition du sédi-
ment avant et après une tempête peut être importante à analyser
Conditions de réalisation/restriction
Il est indispensable de comparer des échantillons qui ont été prélevés
à la même profondeur.
Résultats/types de données recueillies
Les résultats sont exprimés en pourcentage de la masse totale de
l’échantillon.
Argiles
< 39µm
39 µm < Silt
< 63µm
63 µm < sables très fins
< 125µm
125 µm < sables fins
< 250µm
250 µm < sables moyen
< 500µm
500 µm < sables grossiers
< 1 mm
1 mm <
sables très grossiers
< 2 mm
2 mm <
Graviers
< 4 cm
4 cm <
Cailloux
< 64 cm
64 cm <
Galets
<256 cm
256 cm <
blocs
Manuel d’étude et de gestion des oiseaux et de leurs habitats en zones côtières, 2012
71

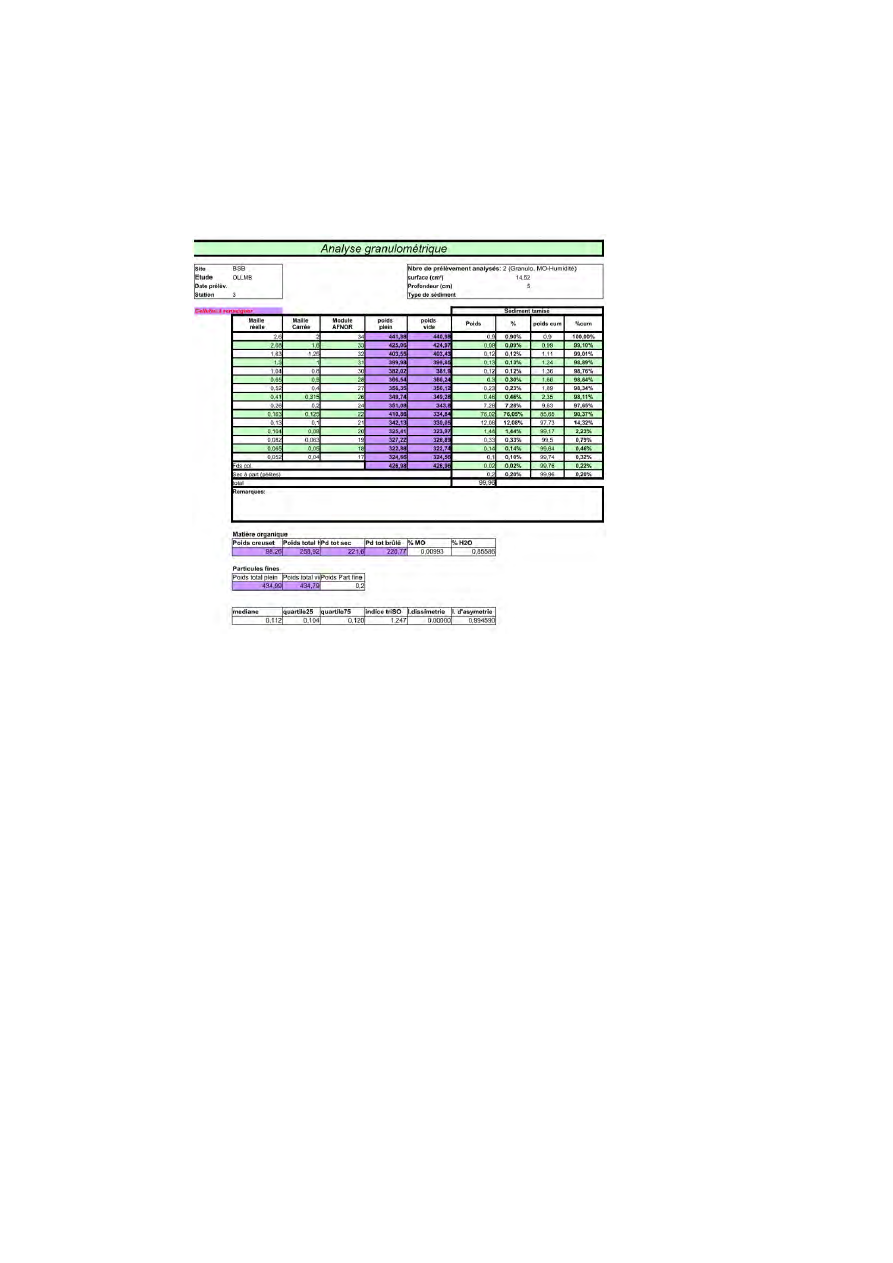

Figure
14 : exemple de feuille de calcul de la granulométrie
Analyse des données/exploitation statistique des résultats
À partir de la donnée granulométrique obtenue, on peut calculer plu-
sieurs paramètres caractéristiques de la station :
-
la médiane (Md), diamètre égal à celui de la moitié pondérale des grains),
-
les modes principaux (classes granulométriques les plus fréquentes),
- la moyenne qui est calculée entre les premier et troisième quartiles
,
-
le premier quartile (Q1, diamètre égal à celui de 25 % des grains),
-
le troisième quartile (Q3, diamètre égal à celui de 75 % des grains),
-
le taux de pélites (pourcentage de particules inférieures à 63 mm),
-
l’indice de Task, ou indice de dispersion, So = Q1/Q3, qui caractérise la
dispersion des grains par rapport à la médiane. Plus ce rapport est proche de
1, plus le sédiment est trié, plus il augmente, plus la dispersion des tailles est
grande).
-
la dissymétrie, Sk = (Q1 + Q3)/2 – Md, qui mesure le degré d’assymétrie
de la dispersion,
Manuel d’étude et de gestion des oiseaux et de leurs habitats en zones côtières, 2012
72
-
l’étalement dimensionnel tient compte des dimensions de la particule la
plus grande et la plus petite. L’indice est d’autant plus grand que le sédiment
est composé de particules de tailles très différentes.
- le classement ajoute une notion de tri sélectif des particules, dont les
formes et tailles sont liées à l’hydrodynamisme,
-
la normalité des distributions (Kurtosis) est un indice de classement. Plus
les valeurs sont fortes, plus l’histogramme de fréquences est étroit, mieux les
valeurs sont classées.
-
le tri est également un indice de classement, qui permet d’apprécier le rôle
de la fraction grossière ou de la fraction fine,
-
la symétrie (Skewness) est positive s’il y a prépondérance des éléments
grossiers, négative dans le cas contraire,
-
le facteur hydrodynamique (Weydert, 1973) caractérise l’aptitude au trans-
port. Les valeurs positives concernent les sédiments en transport, les valeurs
négatives affectent les sédiments peu mobiles, stables.
Figure
15 : représentation graphique d’une analyse granulométrique d’un
sable fin ; et histogramme de fréquence des classes granulométrique et courbe cu-
mulative pondérale
Tableau
IV : classement des sédiments selon l’indice de Trask
S
0
de Trask (Q75/Q25)
½
Classement
1 à 1,17
très bien classe
1,17 à 1,2
bien classé
1,2 à 1,35
assez bien classé
1,35 à 1,87
Moyennement bien classé
1,87 à 2,75
Mal classé
> 2,75
Très mal classé
Manuel d’étude et de gestion des oiseaux et de leurs habitats en zones côtières, 2012
73
Tableau
V : valeurs de l’indice de symétrie
Teneur en matière organique
La matière organique du sédiment provient de la production primaire
benthique et des apports continentaux (Riera & Richard, 1996). La méthode
de la perte au feu est utilisée pour calculer cette teneur en matière organique
du sédiment. Le prélèvement est tout d’abord pesé humide pour déterminer
son taux d’humidité, puis placé à l’étuve à 60°C pendant 48 heures. Il est
ensuite pesé avant son passage au four à 450°C pendant 4 heures. La diffé-
rence de poids avec le poids avant passage au four indique la quantité de
matière organique présente dans le sédiment qui a brûlé.
Il est considéré par I
FREMER
que pour Marennes-Oléron, le pertuis
Breton, la baie de Bourgneuf et l’estuaire de Loire, cette méthode (perte au
feu) entraîne la perte de l’eau de constitution des argiles et donc une sures-
timation possible du taux de matière organique. Un coefficient de correction
pour chaque site existe et doit être appliqué (Barillé-Boyer
et al.
, 2003).
Teneur en eau
De nombreux auteurs ont mis en évidence un lien entre le rythme
d’ingestion des proies et l’humidité du sédiment (Goss-Custard, 1984). La
teneur en eau est une mesure facile à réaliser (par une différence entre le
prélèvement frais et après passage à l’étuve) et est exprimé en % par rapport
au sédiment sec. Néanmoins l’interprétation des résultats reste souvent déli-
cate, car les prélèvements sont rarement effectués dans les mêmes conditions
vis-à-vis de la marée (même temps après son exondation).
Autres variables mesurables
D’autres paramètres peuvent être mesurés à partir des prélèvements
de sédiments. Le taux de CaCO
3
peut être mesuré par la méthode du calci-
mètre Bernard. Cette technique peut se pratiquer sur un échantillon brut ou
sur des fractions séparées du même échantillon (fraction fine inférieure à
40µm, fraction sableuse, dont la fraction grossière – supérieure à 1 milli-
indice de symétrie Sk
Symétrie
1 à 0,3
très asymétrique vers les particules fines
0,3 à 0,1
asymétrique vers les particules fines
0,1 à -0,1
Symétrique
-0,1 à -0,3
asymétrique vers les particules grosses
-0,3 à - 1
très asymétrique vers les particules grosses
