Файл: Lab_1.pdf

этого

формируется

массив

значений

поверхности

реакции

с

использованием

преобразования

масштаба

исходных

значений

факторов

в

значения

,

лежащие

в

диапазоне

от

 –1

до

 1.

Одновременно

представляет

интерес

построение

реальной

  (

истинной

)

поверхности

реакции

с

использованием

соотношения

 (6.1)

для

величины

в

виде

массива

значений

.

Соответствующая

последовательность

операторов

имеет

вид

Yc

D

Yo

%

формирование

зависимости

реакции

системы

на

множестве

%

реальных

значений

факторов

A=minf(1):0.1:maxf(1);
B=minf(2):0.1:maxf(2);
[k N1]=size(A);
[k N2]=size(B);
for i=1:N1,
     for j=1:N2,
     an(i)=2*(A(i)-minf(1))/(maxf(1)-minf(1))-1;
     bn(j)=2*(B(j)-minf(2))/(maxf(2)-minf(2))-1;
     %

экспериментальная

поверхность

реакции

     Yc(j,i)=b_(1)+an(i)*b_(2)+bn(j)*b_(3)+an(i)*bn(j)*b_(4);
     %

теоретическая

поверхность

реакции

     Yo(j,i)=B(j)^2;%(A(i)^2)*exp(B(j)^2)*(exp(B(j)^2)-1);
end;
end;
%

отображение

зависимостей

в

трехмерной

графике

[x,y]=meshgrid(A,B);
figure;
subplot(1,2,1),plot3(x,y,Yc),
xlabel('fact a'),
ylabel('fact b'),
zlabel('Yc'),
title('System output'),
grid on,
subplot(1,2,2),plot3(x,y,Yo),
xlabel('fact a'),
ylabel('fact b'),
zlabel('Yo'),
title('System output'),
grid on;

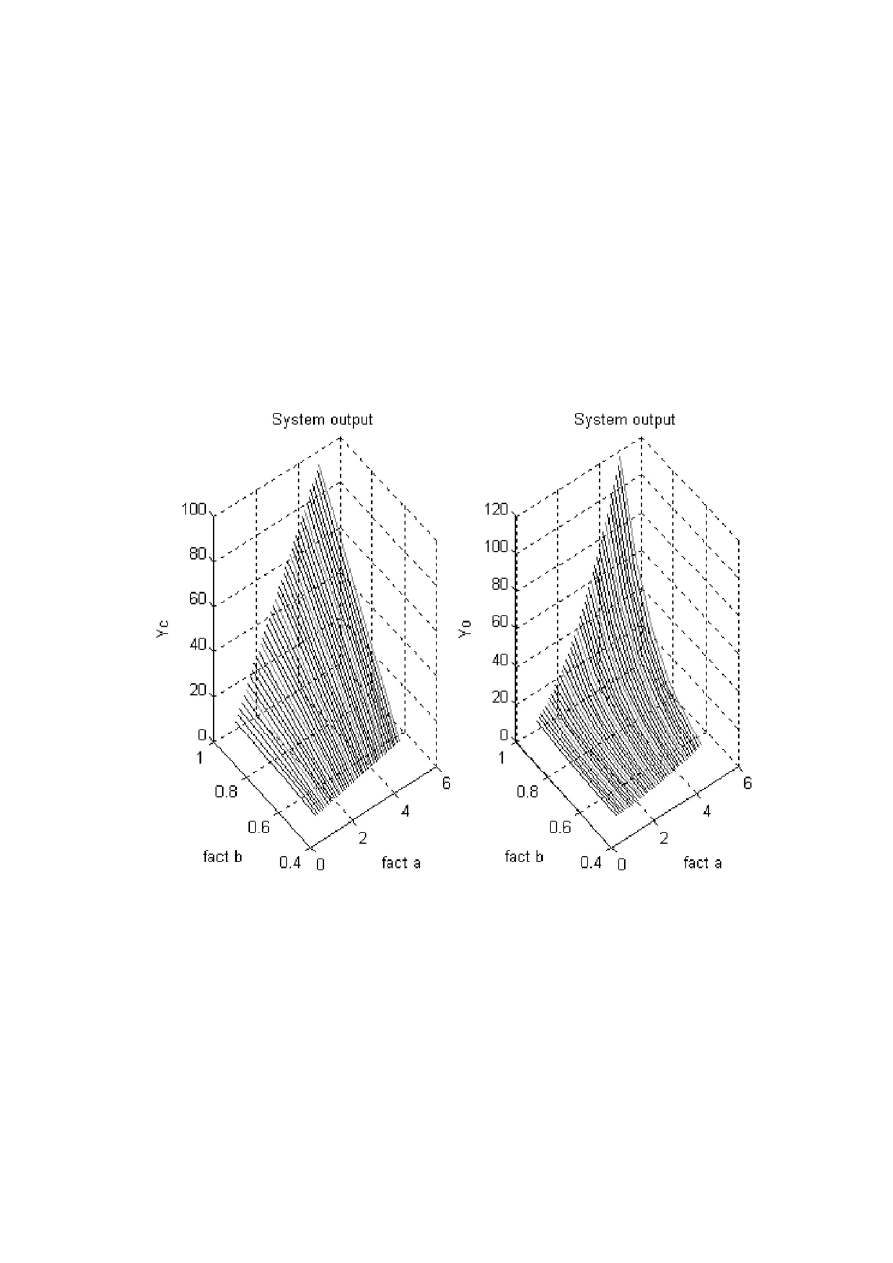

В

результате

получим

отображение

результатов

моделирования

,

представленное

на

рис

. 6.2,

где

слева

размещается

экспериментальная

,

а

справа

 –

реальная

  (

теоретически

рассчитанная

)

зависимость

дисперсии

отклика

от

исследуемых

факторов

.

Из

приведенного

рисунка

видно

,

что

полученная

на

основе

линейной

регрессии

с

учетом

взаимодействия

факторов

зависимость

приближенно

отображает

ход

реальной

зависимости

.

Подобное

приближение

будет

тем

хуже

,

чем

больше

диапазоны

значений

факторов

.

Этот

вопрос

может

быть

исследован

самостоятельно

.

Рис

. 6.2.

Экспериментальная

и

реальная

 (

теоретическая

)

зависимости

реакции

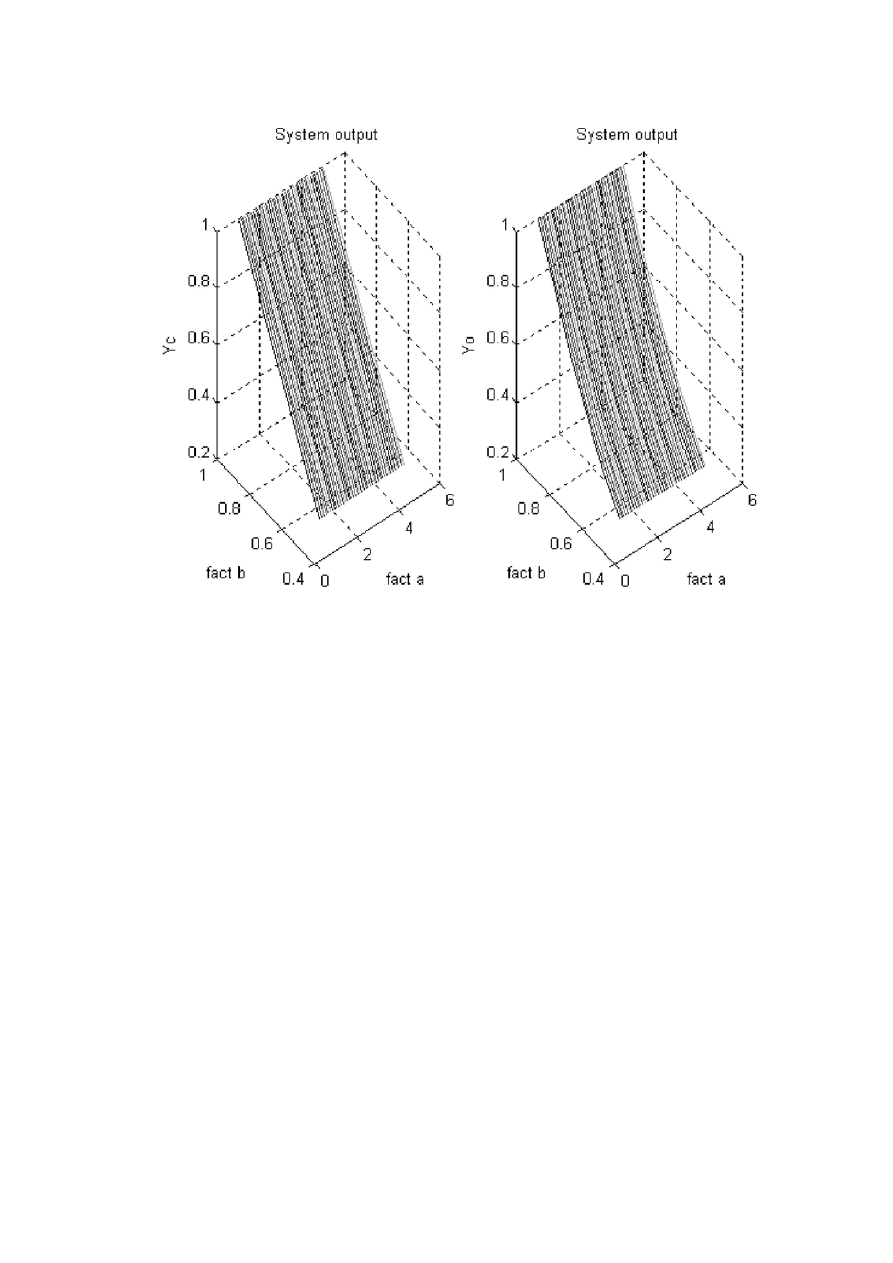

Для

сравнения

на

рис

. 6.3

дан

пример

соответствующих

зависимостей

при

использовании

в

качестве

функции

 systemeqv

генератора

гауссовской

случайной

величины

с

параметрами

a

m

=

,

2

b

D

=

.

Их

анализ

показывает

,

что

в

данном

примере

первый

фактор

не

влияет

на

оцениваемый

показатель

эффективности

и

взаимодействие

факторов

отсутствует

.

Рис

. 6.3.

Экспериментальная

и

реальная

 (

теоретическая

)

зависимости

реакции

Выполнение

исследований

в

рамках

данной

работы

может

осуществляться

с

использованием

распределений

различных

случайных

величин

в

качестве

датчиков

отклика

системы

.

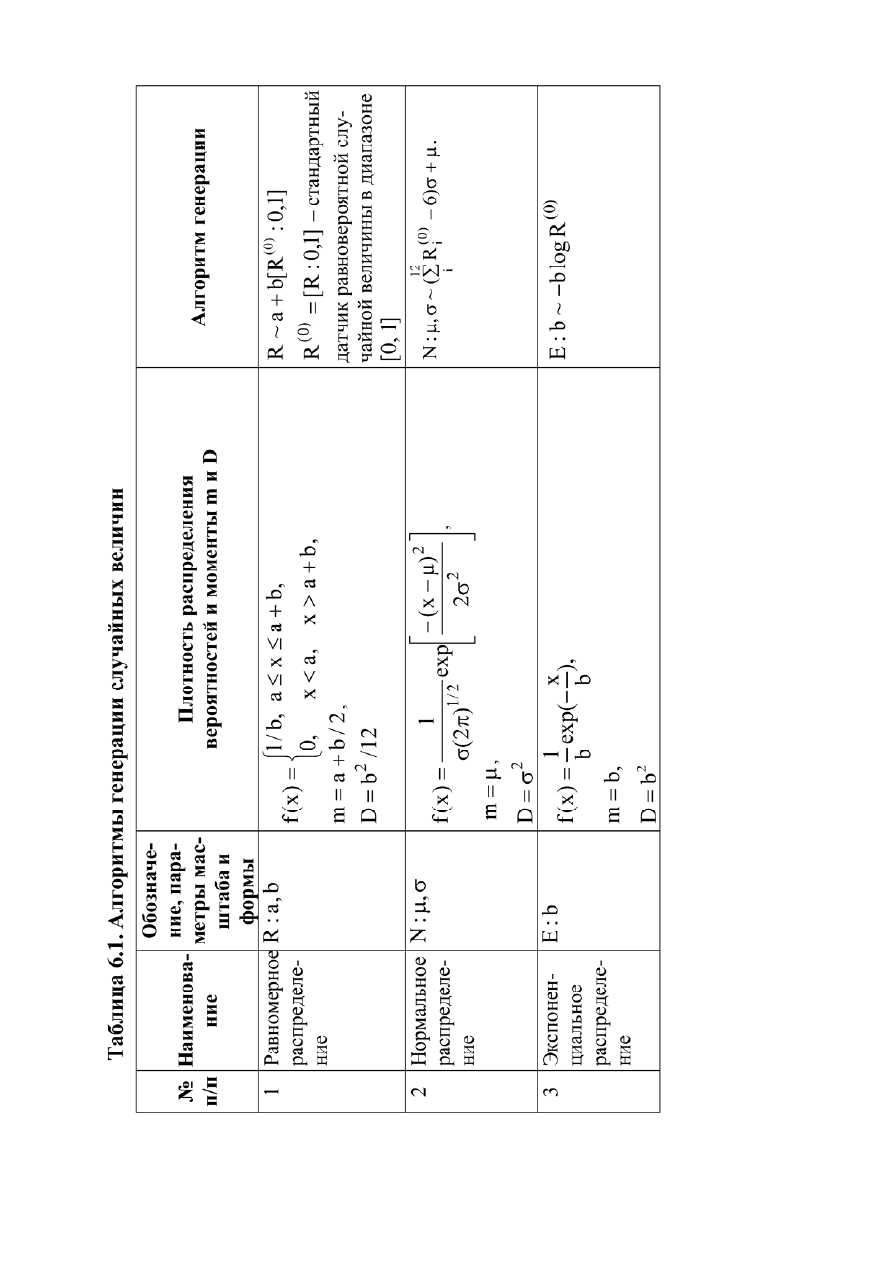

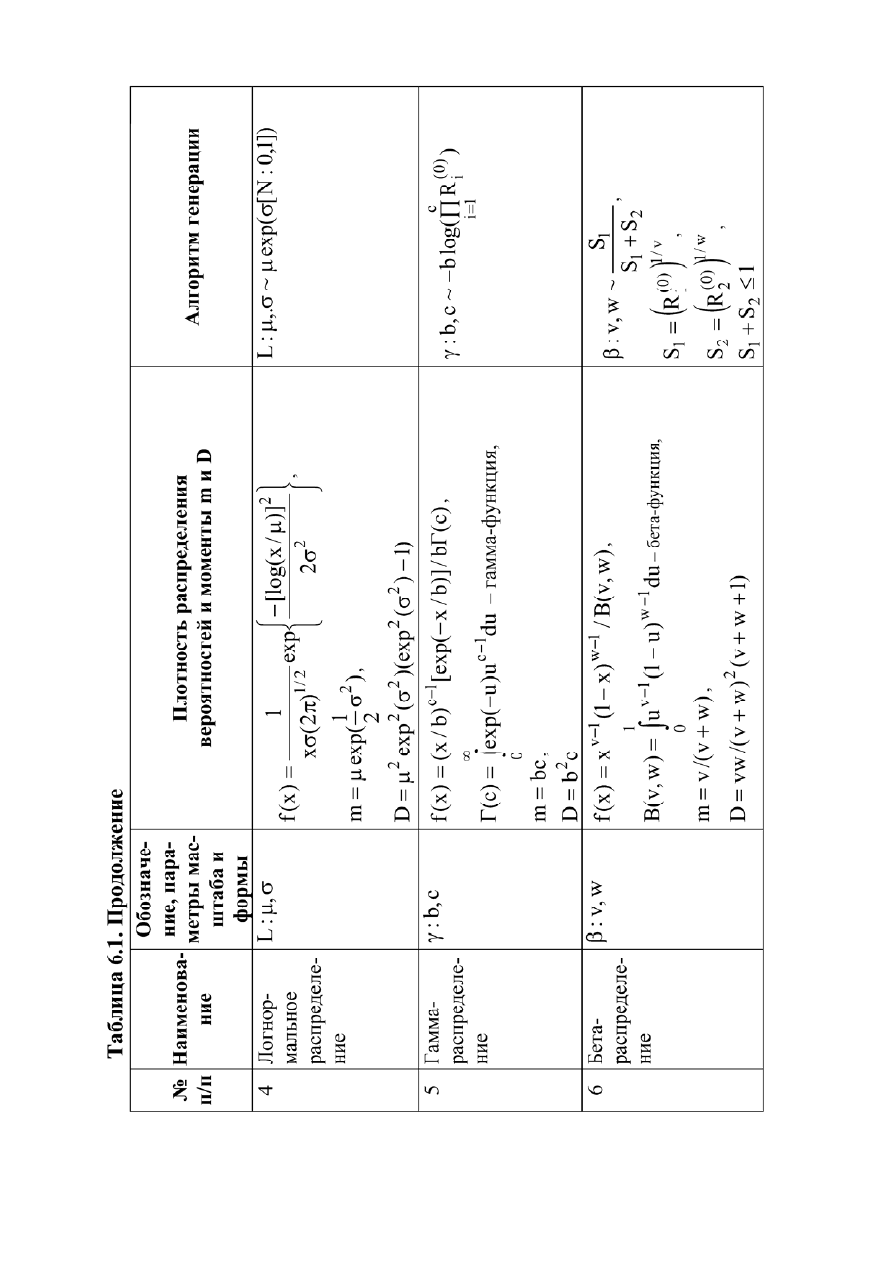

В

таблице

 6.1

представлены

наиболее

распространенные

распределения

непрерывных

случайных

величин

и

алгоритмы

их

генерации

с

использованием

стандартных

датчиков

равномерной

и

гауссовской

случайных

величин

.

Для

имитации

процесса

функционирования

системы

с

большим

количеством

факторов

можно

использовать

различные

композиции

представленных

случайных

величин

 (

суммы

,

произведения

,

отношения

и

т

.

п

.).
