Следовательно
,
подав
напряжение
U
на
вход
интегратора
,
на
его
выходе
мы
получим
сигнал
,
пропорциональный
индукции
в
сердечнике
.
В
нашем
случае
роль
интегратора
возложена
на
узел
,
состоящий
из
источника
G1
и
конденсатора
С
2.
Коэффициент
передачи
управляемого
источника
тока
G1,
обеспечивающий
выходное
напряжение
интегратора
,
равное
индукции
,
можно
вычислить
по
формуле
:
6
6
1
6
2
1 10
1.515 10
110 10
6000
G
C
K
A N
−
−
−
⋅
=
=
=
⋅
⋅
⋅
⋅
Вычисленное
значение
коэффициента
передачи
необходимо
записать
в
строке
Value
меню
настройки
управляемого
источника
тока
G1.
Коэффициент
передачи
управляемого
источника
тока
G2,
обеспечивающий
выходной
ток
,
равный
напряжённости
в
сердечнике
нелинейного
трансформатора
,
можно
вычислить
по
формуле
:
5
2
6000
6 10
2
0.1 0.1
G
N
K
R Lm
=
=
= ⋅
⋅
⋅
Вычисленное
значение
коэффициента
передачи
необходимо
записать
в
строке
Value
меню
настройки
управляемого
источника
тока
G2.
Для
устранения
дрейфа
показаний
интегратора
G1, C2
необходимо
установить
параметр
вычисления
переходного
процесса
Maximum Timestep 10
мс
или
меньше
.
В
настройках
горизонтальной
оси
,
в
строчке
Quantity Plotted
(
Величина
развертки
),
вместо
time
впишем
"I(G2)".
По
вертикали
выводим
напряжение
на
выходе
интегратора
,
щёлкнув
левой
кнопкой
мышки
по
верхнему
выводу
конденсатора
С
2 (
рис
. 40).

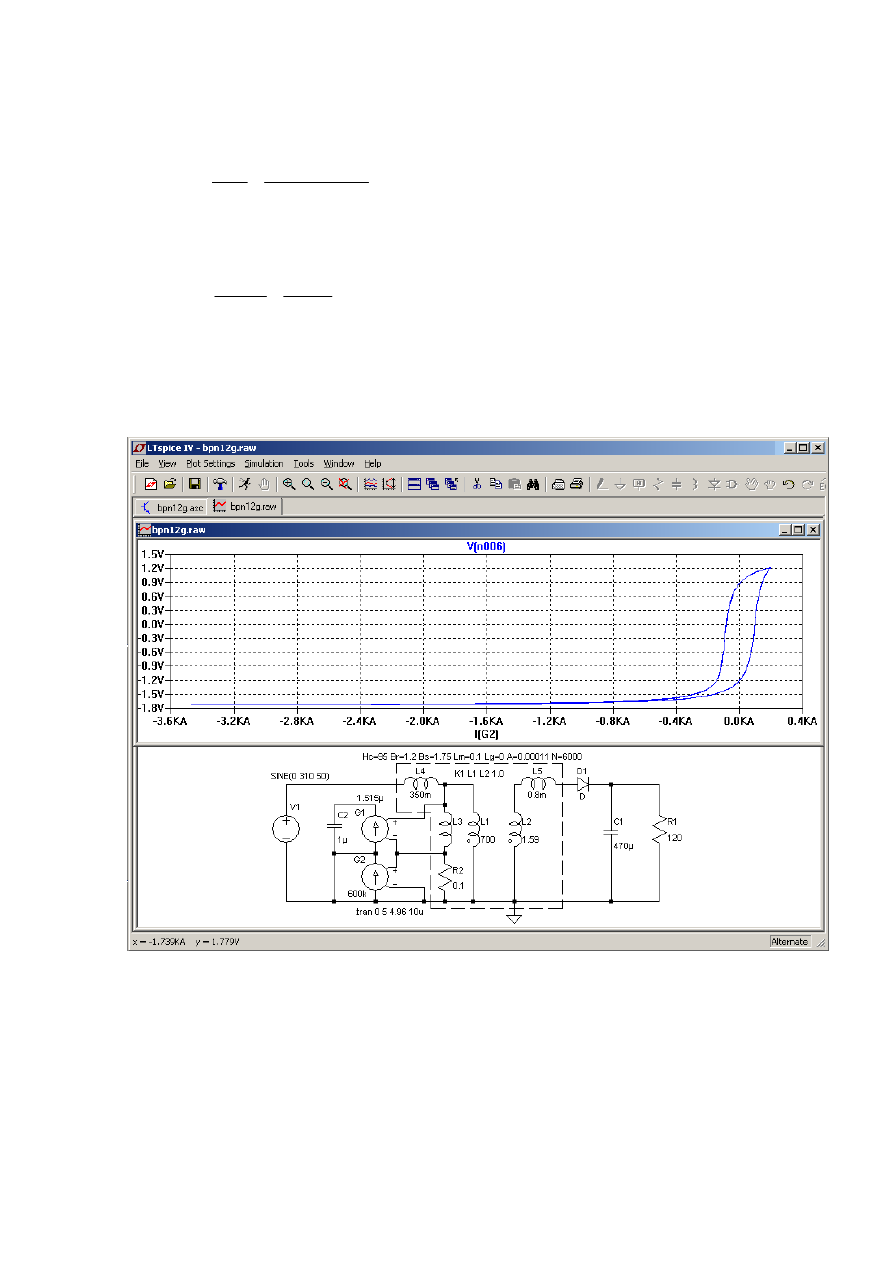

Рис
. 40.
Траектория
перемагничивания
сердечника
нелинейного
трансформатора
.
Из
диаграммы
перемагничивания
(
рис
. 40)
видно
,
что
сердечник
подвержен
сильному
одностороннему
насыщению
.
В
направлении
насыщения
напряженность
магнитного
поля
достигает
3500
А
/
м
.
Очевидно
,
одностороннее
насыщение
вызвано
постоянной
составляющей
выходного
тока
источника
,
который
протекает
через
вторичную
обмотку
трансформатора
.
Чтобы
убедиться
в
справедливости
наших
подозрений
,
заменим
однополупериодный
выпрямитель
на
двухполупериодный
(
рис
. 41).

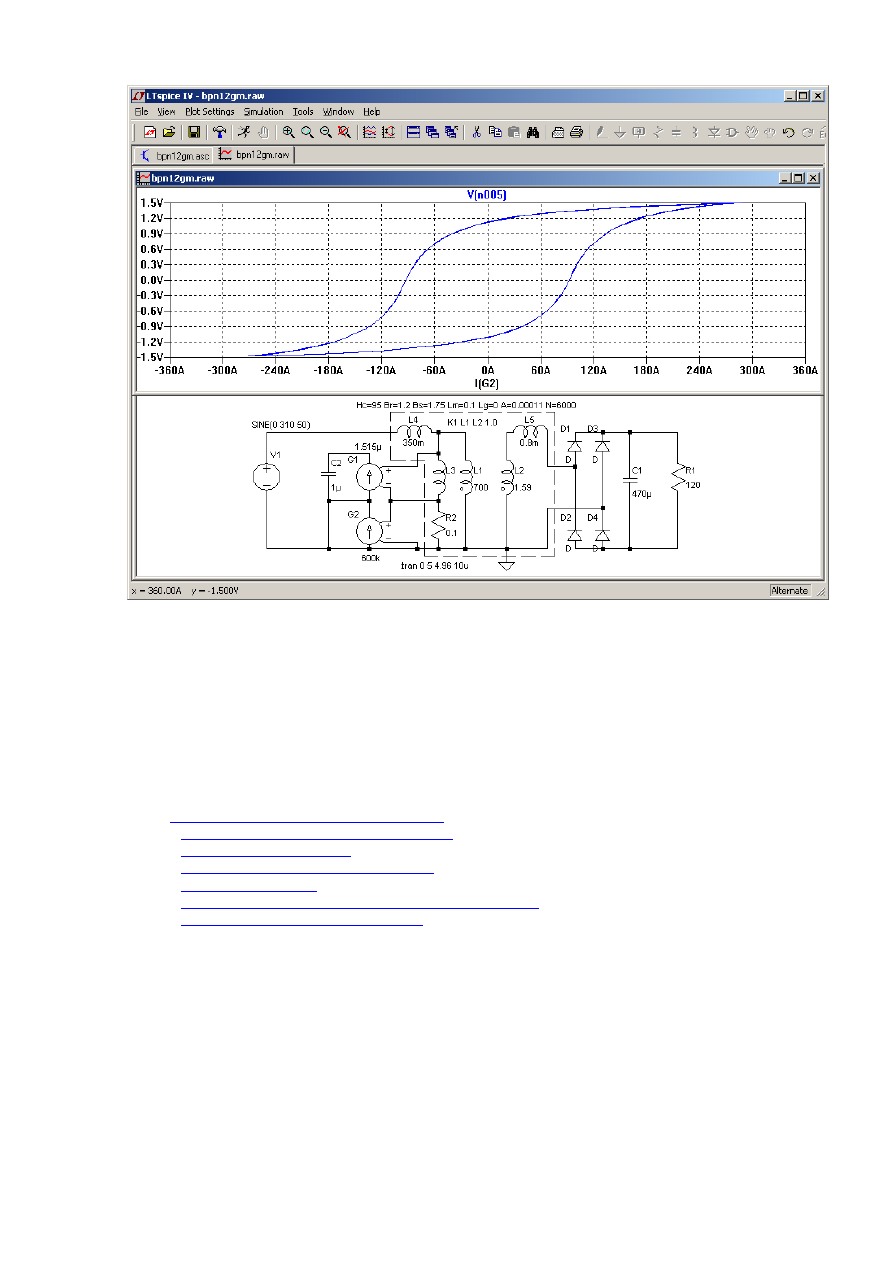

Рис
. 41.
Траектория
перемагничивания
сердечника
трансформатора
в
источнике
постоянного
тока
с
двухполупериодным
выпрямителем
.
На
рис
. 40
изображено
состояние
после
окончания
моделирования
источника
постоянного
тока
с
двухполупериодным
выпрямителем
.
В
данном
случае
цикл
перемагничивания
сердечника
симметричен
и
не
выходит
в
область
насыщения
.
Отсюда
можно
сделать
вывод
,
что
использование
однополупериодного
выпрямителя
на
выходе
трансформатора
недопустимо
,
т
.
к
.
вызывает
одностороннее
насыщение
его
сердечника
.
