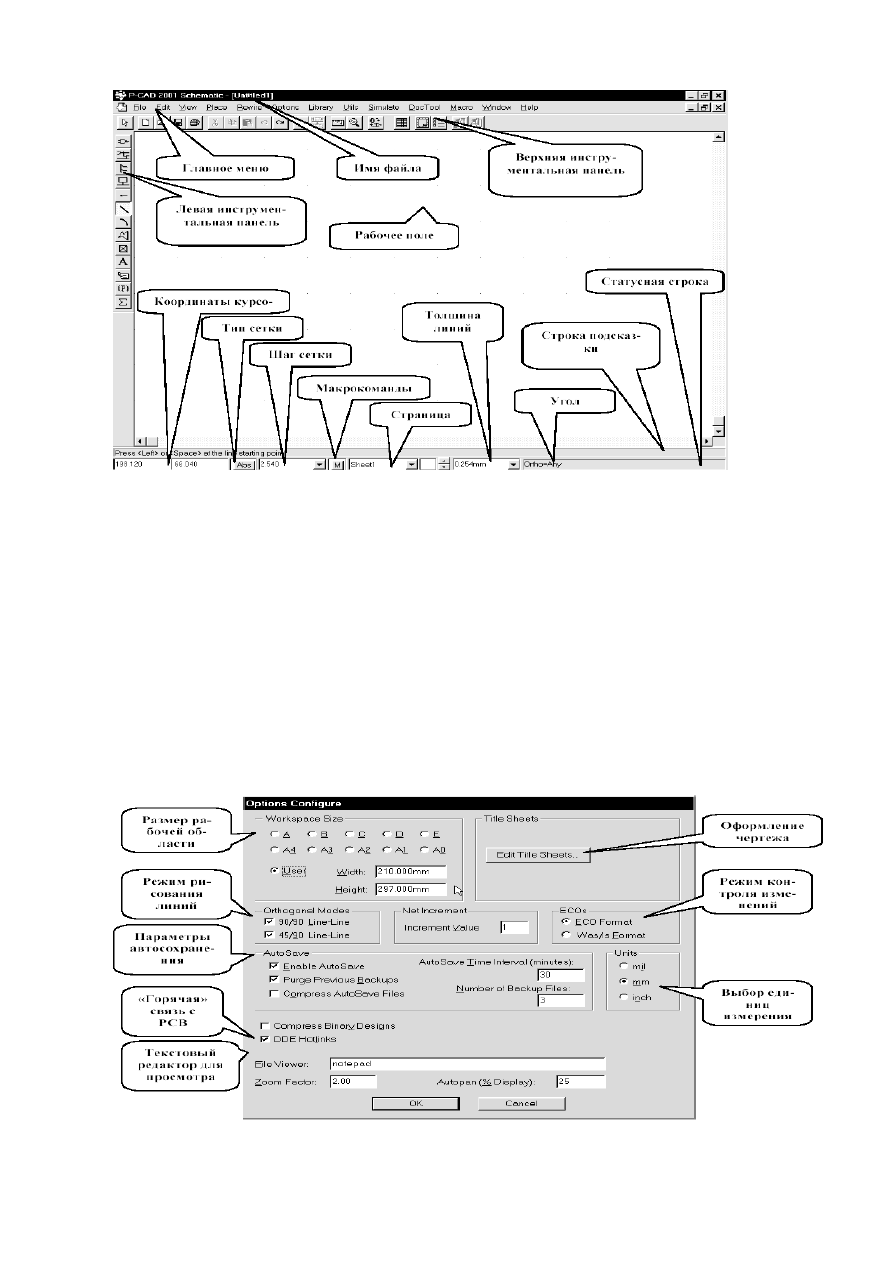

Рисунок
1.2 -
Экран
схемного
редактора
Установите
в
системе
метрическую
систему
единиц
и
формат
чертежа
А
4.
1.1.
В
основном
меню
схемного
редактора
выберите
команду
Options/Configure..
.. (
Параметры
/
Конфигурация
).
1.2.
На
появившейся
панели
Options Configure
(
рис
. 1-2)
в
рамке
Workspace Size
(
размер
рабочей
зоны
)
нажмите
кнопку
User
(
пользовательский
)
и
введите
значение
ширины
листа
(
окно
Width
)
равной
210mm
и
высоты
листа
(
окно
Height
)
равной
297mm
.
Использование
кнопок
А
4-
А
0
в
рамке
Workspace Size
приведет
к
установке
европейского
формата
,
а
кнопок
A,B,C,D,E
американского
формата
чертежа
с
горизонтальным
расположением
длинной
стороны
!
Рисунок
1.3 -
Окно
конфигурации
1.3.
В
рамке
Units
в
качестве
единиц
измерения
выберите
миллиметры
(
кнопка
mm
).
-
Перейти
от
дюймовой
системы
единиц
к
метрической
и
обратно
можно
только
здесь
!
-
Изменение
единиц
измерения
возможно
на
любой
стадии
проектирования
,
но
лучше
это
делать
в
самом
начале
!
1.4.
Кнопка
Edit Title Sheets
(
оформление
чертежа
)
позволяет
установить
стили
оформления
чертежей
схем
.
Поскольку
европейские
и
российские
стандарты
различаются
,
использование
системных
шаблонов
оформления
неприемлемо
.
1.5.
Состояние
остальных
параметров
установите
в
соответствии
с
рис
. 1-
3.
1.6.
Нажмите
кнопку
ОК
для
фиксации
введенных
изменений
и
закрытия
панели
установок
.
Таким
образом
для
чертежа
задан
формат
А
4
с
вертикальным
расположением
длинной
стороны
и
выбрана
для
работы
метрическая
система
единиц
.
2.
Выберите
команду
Options/Grids…
(
Параметры
/
Сетки
).
При
этом
появляется
специальная
панель
Options Grids
.
2.1.
В
окне
Grid Spacing
(
шаг
сетки
)
установите
шаг
сетки
равным
2.5
мм
(
без
указания
единиц
измерения
)
и
нажмите
кнопку
Add
.. (
добавить
).
Новое
значение
шага
сетки
появится
в
окне
Grids
(
сетка
).
2.2.
Аналогичным
образом
добавьте
к
списку
шагов
сетки
значения
0.1;
0.75; 1.25
;
5
и
10
мм
.
Крупные
шаги
сетки
(2.5, 5
и
10
мм
)
удобно
использовать
при
размещении
компонентов
,
проводников
и
шин
.
Более
мелкие
нужны
при
размещении
атрибутов
,
полей
,
текста
и
создания
графики
символов
.
2.3.
Значение
2.540
мм
,
установленное
системой
изначально
,
из
списка
удалите
.
Для
этого
щелкните
по
нему
в
списке
левой
кнопкой
мыши
и
нажмите
на
панели
кнопку
Delete
(
удалить
).
2.4.
Сетку
оставьте
видимой
(
флажок
Visible
должен
быть
установлен
).
2.5.
Тип
сетки
в
рамке
Mode
(
режим
):
абсолютная
-
Absolute
или
относительная
–
Relative
и
вид
ее
отображения
в
рамке
Visible Grid Style
(
стиль
видимой
сетки
):
в
виде
точек
–
Dotted
или
линий
–
Hatched
,
оставьте
прежними
(
установлен
флажок
Absolute
и
флажок
Dotted
).
Заметим
,
что
абсолютная
сетка
имеет
начало
координат
в
левом
нижнем
углу
рабочего
поля
,
а
относительная
-
в
точке
с
координатами
,
указанными
в
рамке
Relative Grid Origin
или
в
точке
,
отмеченной
пользователем
щелчком
левой
кнопки
мыши
(
при
установленном
флаге
Prompt for Origin
).
2.6.
Для
выхода
из
панели
Options Grids
нажмите
кнопку
ОК
.
Также
используются
следующие
горячие
клавиши
:
«
О
» -
переключение
режима
ортогональности
.
«
А
» -
переход
от
абсолютной
сетки
к
относительной
.
1.5.
ПОРЯДОК
ПРОЕКТИРОВАНИЯ
ПЕЧАТНЫХ
ПЛАТ
Проектировщик
узла
ПП
РЭС
обычно
вместе
с
техническим
заданием
на
проектирование
получает
на
бумажном
носителе
и
исходную
электрическую
схему
.
При
этом
состав
электронной
библиотеки
с
условными
схемными
обозначениями
элементов
в
проектном
подразделении
может
быть
либо
неполным
,
либо
вообще
отсутствовать
.
В
этом
случае
такая
библиотека
должна
пополняться
силами
сотрудников
самого
подразделения
.
Поэтому
про
-
ектировщик
должен
владеть
всем
арсеналом
средств
системы
(
от
создания
условных
графических
элементов
схем
до
получения
рисунка
печатной
платы
)
и
уметь
в
нужный
момент
использовать
тот
или
иной
программный
модуль
.
В
одном
из
вариантов
использования
модулей
системы
P-CAD 2001
при
выполнении
процедур
проектирования
узлов
печатных
плат
порядок
выполнения
следующий
.
1.
Создание
условных
графических
обозначений
отдельных
элементов
электрических
схем
с
помощью
редактора
символов
Р
-CAD Symbol Editor.
2.
Разработка
посадочных
мест
для
всех
конструктивных
электрорадиоэлементов
(
ЭРЭ
)
электрической
принципиальной
схемы
с
помощью
редактора
корпусов
P-CAD Pattern Editor.
3.
Упаковка
выводов
конструктивных
элементов
(
перенос
схемы
на
ПП
)
средствами
программы
P-CAD Library Executive.
4.
Разработка
схемы
электрической
принципиальной
с
помощью
графического
редактора
P-CAD Schematic.
5.
Формирование
контура
печатной
платы
и
размещение
конструктивных
элементов
на
ней
с
помощью
графического
редактора
печатных
плат
P-CAD
PCB.
6.
Трассировка
проводников
печатных
плат
:
-
в
ручном
и
интерактивном
режимах
средствами
графического
редактора
печатных
плат
P-CAD PCB;
-
в
автоматическом
режиме
программами
модуля
P-CAD Autorouters,
вызываемым
из
управляющей
оболочки
Р
-CAD
РСВ
.
1.6.
ИСХОДНЫЕ
ДАННЫЕ
ДЛЯ
ПРОЕКТИРОВАНИЯ

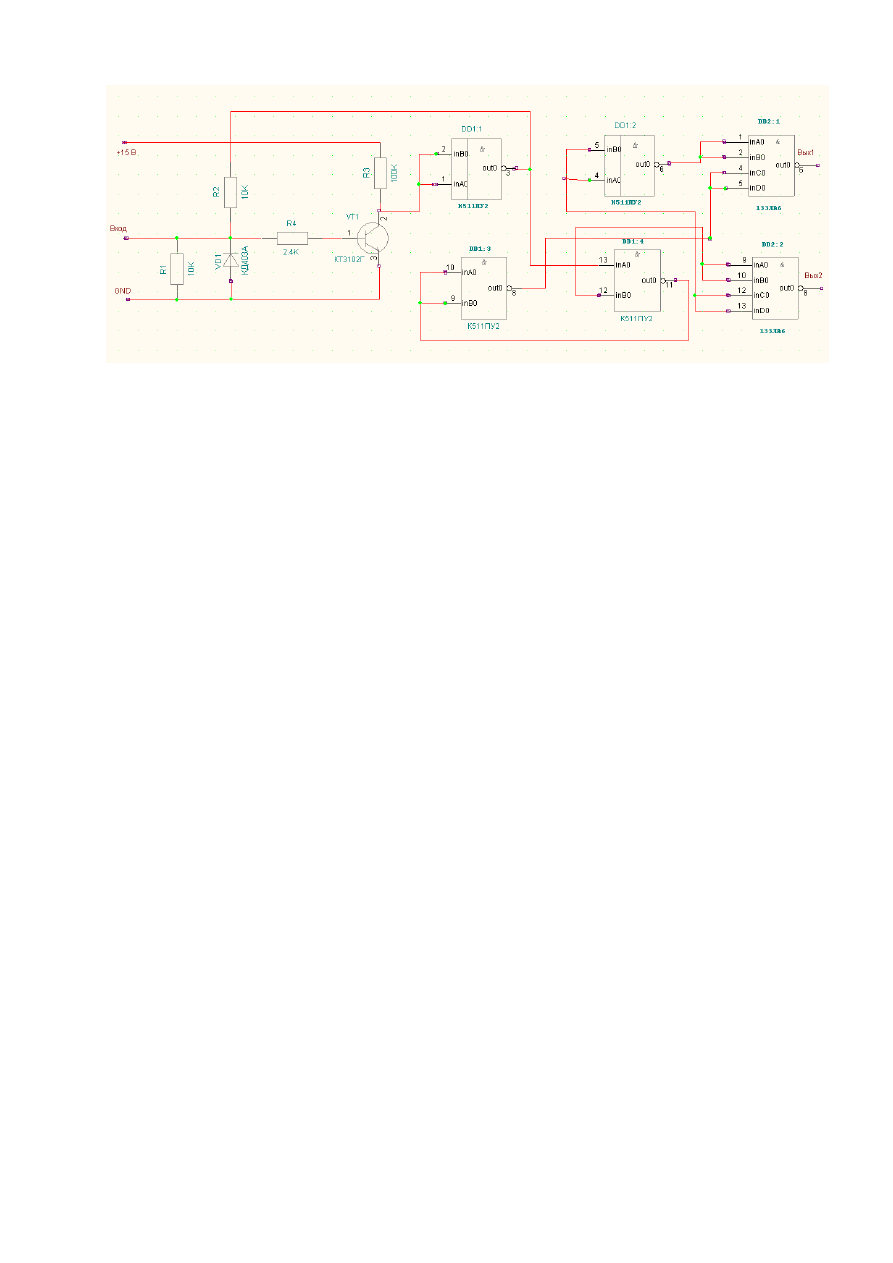

Дан
фрагмент
электрической
принципиальной
схемы
,
включающий
основные
электрорадиоэлементы
,
применяемые
в
современной
радиоэлектронной
аппаратуре
:
микросхемы
,
транзистор
,
диод
,
резистор
(
рис
.
1.2).
При
этом
известно
,
что
схема
реализована
на
микросхемах
типа
К
511
ПУ
2
и
133
ЛА
6,
транзисторе
КТ
3102
Г
,
диоде
КД
403
А
,
резисторах
ОМЛТ
-0,125 (
с
номиналами
2,4
кОм
, 10
кОм
и
120
кОм
).
Требуется
разработать
узел
печатной
платы
с
использованием
системы
P-
CAD 2001.
Рисунок
1.2
Выполним
этот
проект
в
соответствии
с
порядком
,
указанным
в
п
. 1.5.
При
этом
каждую
процедуру
проектирования
рассмотрим
также
на
отдельном
уроке
.
Вопросы
для
самоконтроля
1.
Какие
задачи
решает
системы
P-CAD 2001?
2.
Перечислите
состав
программных
модулей
системы
.
3.
Назовите
основные
технические
характеристики
системы
.
4.
Каково
назначение
каждого
из
программных
модулей
системы
?
5.
Поясните
порядок
запуска
программных
модулей
системы
?
6.
Как
организован
экран
пользовательского
интерфейса
системы
?
7.
Перечислите
основные
процедуры
и
используемые
программные
модули
при
проектирования
ПП
средствами
системы
?
