ЛАБОРАТОРНАЯ
РАБОТА
3
Тема
:
Разработка
посадочных
мест
на
печатной
плате
для
монтажа
конструктивных
элементов
Цель
занятия
—
изучение
методики
разработки
посадочных
мест
на
печатных
платах
средствами
редактора
P-
CAD Pattern Editor;
овладение
практическими
навыками
разработки
посадочных
мест
для
конструктивных
элементов
РЭС
.
3.1.
О
СН ОВНЫЕ
СВЕДЕНИЯ
О
ПРОГР АММЕ
P-CAD
P
A T T E R N
E
DITOR
Графический
редактор
P-CAD Pattern Editor
имеет
набор
команд
,
позволяющих
создавать
и
редактировать
посадочные
места
для
установки
ЭРЭ
на
печатных
платах
.
Программа
работает
с
файлами
отдельных
посадочных
мест
(.pat)
и
библиотек
(.lib).
Посадочное
место
(
ПМ
) —
это
комплект
конструктивных
элементов
печатной
платы
,
предназначенный
для
монтажа
отдельного
ЭРЭ
.
В
него
входят
в
различных
сочетаниях
контактные
площадки
(
КП
),
металлизированные
отверстия
,
печатные
проводники
на
наружных
слоях
и
гладкие
крепежные
отверстия
.
Кроме
этого
ПМ
может
включать
в
себя
параметры
защитной
и
паяльной
масок
,
элементы
маркировки
и
графические
элементы
сборочного
чертежа
.
Запуск
программы
осуществляется
через
кнопку
«
Пуск
»
с
последующим
выполнением
в
выпадающем
меню
команд
«
Программы
», «P-CAD 2001»
и
«Pattern Editor».
В
том
случае
,
если
на
компьютере
запущена
одна
из
программ
P-
CAD 2001,
необходимо
щелкнуть
ЛК
по
команде
Utils
(
Служебные
команды
).
Откроется
выпадающее
меню
,
в
котором
несколько
пунктов
начинаются
с
аббревиатуры
P-
CAD.
Щелчок
мыши
по
P-CAD Pattern Editor
запустит
программу
.
При
этом
действующая
программа
не
закроется
,
а
только
свернется
и
к
ней
всегда
можно
будет
вернуться
.
Экран
графического
редактора
P-CAD Pattern Editor
представлен
на
рис
. 3.1.1.
Рисунок
3.1.1
Пиктограммы
меню
инструментов
следующие
:
1) Place Pad —
размещение
стека
контактных
площадок
;
2)
Place Via —
размещение
переходного
отверстия
;
3)
Place Line —
размещение
линии
;
4)
Place Arc —
размещение
дуги
;
5)
Place Polygon —
размещение
полигона
;
6)
Place Ref Point —
размещение
точки
привязки
посадочного
места
элемента
;
7)
Place Glue Point —
размещение
точки
приклеивания
корпуса
элемента
к
плате
;
8)
Place Pick Point —
размещение
точки
привязки
корпуса
элемента
;
9)
Place Test Point —
размещение
тестовой
точки
;
10)
Place Keepout —
размещение
запретной
области
(
барьера
);
11)
Place Text —
размещение
текста
;
12)
Place Attribute —
размещение
атрибутов
;
13)
Edit Measure —
измерение
расстояния
;
Utils Validate •—
проверка
корректности
создания
символа
компонента
;
14)
Utils Renumber —
перенумерация
выводов
;
15)
Symbol Attribute —
просмотр
атрибутов
;
16)
Symbol Wizard -
мастер
(
заготовка
)
быстрого
создания
ПМ
;
17)
Add Pattern Graphics —
добавление
альтернативного
изображения
корпуса
элемента
;
19) Remove Pattern Graphics —
удаление
альтернативного
изображения
корпуса
элемента
;
20)
Rename Pattern Graphics —
переименование
изображения
;
21)
Next Pattern Graphics —
следующее
корпуса
;
22)
Previous Pattern Graphics —
предыдущее
корпуса
.
3.2.
С
ОЗ ДАНИЕ
П ОСАДО Ч НОГО
МЕ СТА
ДЛЯ
МИКРОС ХЕМЫ
133
ЛА
6
С
ПЛЕНАР Н Ы МИ
ВЫВОДАМИ
Для
создания
ПМ
микросхемы
необходимо
выполнить
следующие
операции
.
Загрузить
редактор
Pattern Editor.
Настроить
конфигурацию
графического
редактора
.
1.
Для
чего
выполнить
команды

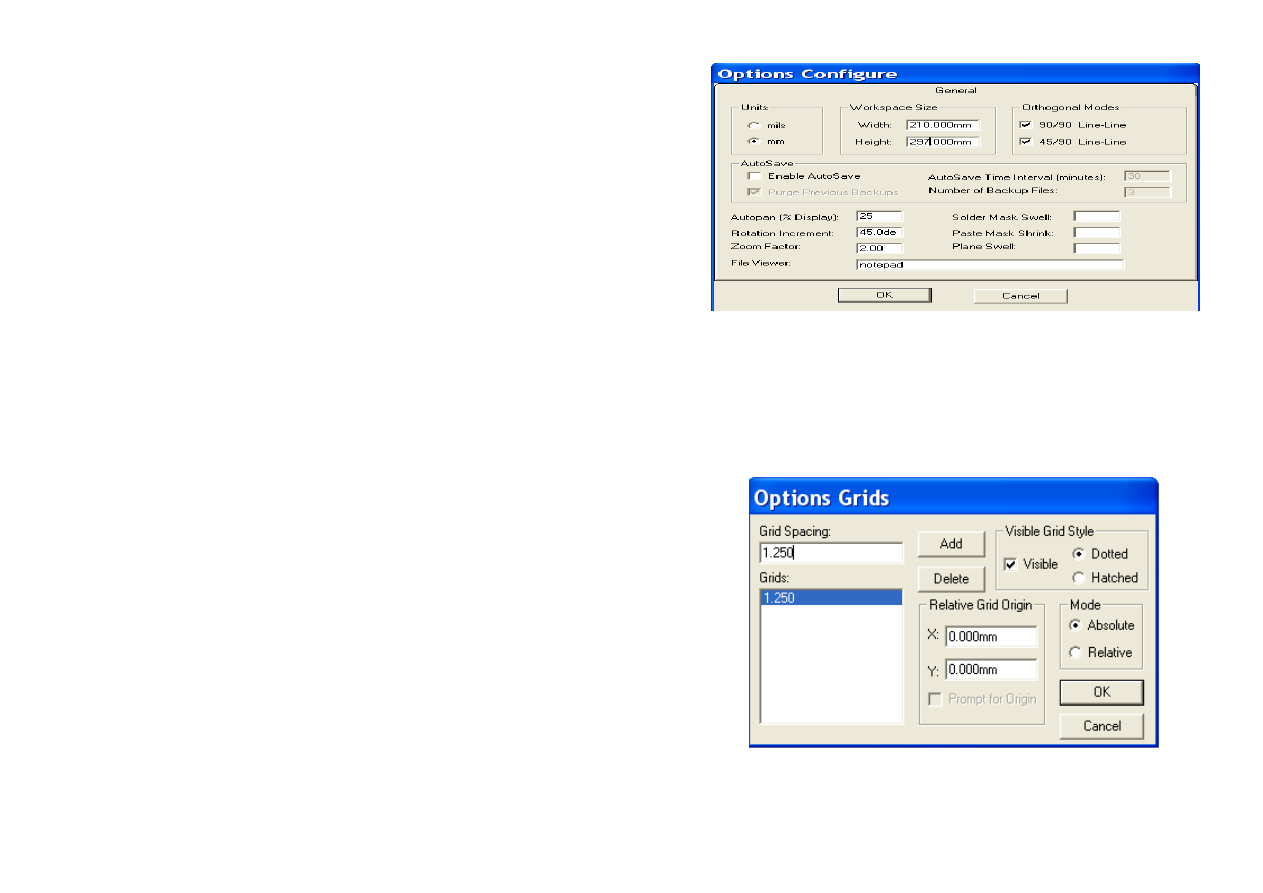

Options/Configure.
Появляется
диалоговое
окно
Options Configure.
В
этом
окне
в
области
Units (
Единицы
)
выбрать
mm —
миллиметры
как
основную
систему
единиц
,
в
области
Workspace Size (
Размер
рабочего
поля
)
задать
значение
ширины
Width,
равное
210
мм
,
и
высоты
— Height,
равное
297
мм
.
Остальные
поля
оставить
без
изменения
(
рис
. 3.2.1).
Нажать
кнопку
ОК
.
Рисунок
3.2.1
2.
Установить
новую
сетку
графического
редактора
с
шагом
,
равным
1,25
мм
.
Для
чего
выполнить
команды
Options/Grids.
Появляется
одноименное
диалоговое
окно
Options Grids.
В
области
Grid Spacing
набрать
на
клавиатуре
1,25
и
щелкнуть
по
кнопке
Add (
рис
. 3.2.2.).
Щелкнуть
по
кнопке
ОК
.
Рисунок
3.2.2
3.
Установить
курсор
в
точку
с
координатами
(10; 10)
и
нажать
на
клавишу
«
серый
плюс
»
клавиатуры
,
приближающую
область
рисования
.
4.
Установить
текущую
линию
рисования
.

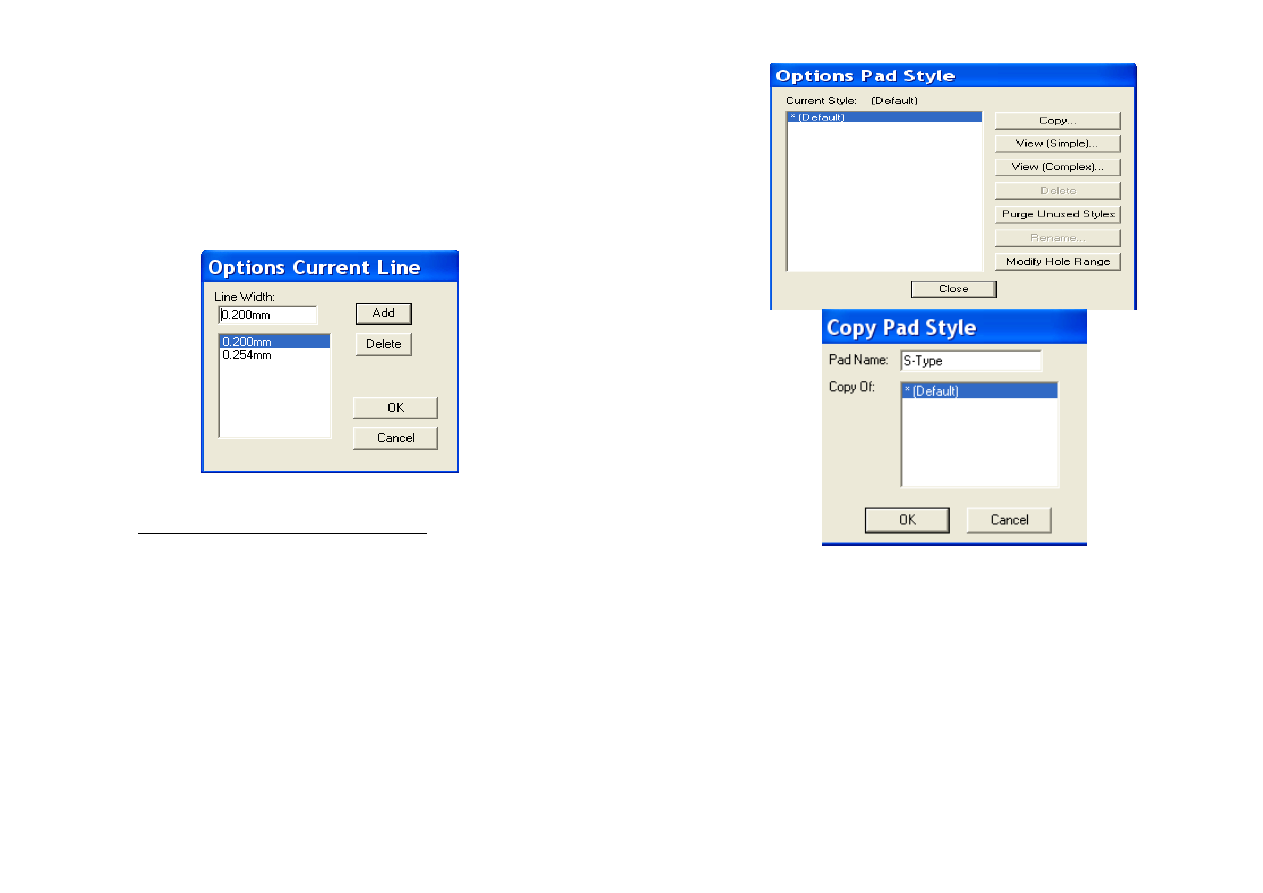

Выполнить
команды
Options/Current Line.
В
открывшемся
диалоговом
окне
Options
Current Line (
Установка
используемой
линии
)
в
поле
Line
Width (
Ширина
линии
)
набрать
новую
ширину
линии
0,2
мм
и
нажать
кнопку
Add (
рис
. 3.2.3),
а
затем
кнопку
ОК
.
Рисунок
3.2.3
Порядок
создания
посадочного
места
Выполнить
команды
Options/Pad Style
(
Установка
параметров
монтажного
отверстия
).
В
одноименном
окне
в
списке
Current Style (
Используемые
параметры
)
обычно
имеется
лишь
один
стиль
Default (
По
умолчанию
) (
рис
. 3.2.4,
а
).
Для
формирования
своих
собственных
стилей
нажать
кнопку
Сору
(
Копирование
).
В
открывшемся
диалоговом
окне
Copy Pad Style (
Копирование
монтажного
отверстия
)
в
поле
Pad Name (
Имя
КП
)
набрать
имя
нового
стиля
S-type (
рис
.
3.2.4,
б
)
и
нажать
кнопку
ОК
.
Рисунок
3.2.4,
а
,
б
В
диалоговом
окне
Copy Pad Style
в
списке
Current Style
выбрать
появившийся
стиль
S-type
и
нажать
кнопку
Modify
(Complex) (
Сложная
модификация
).

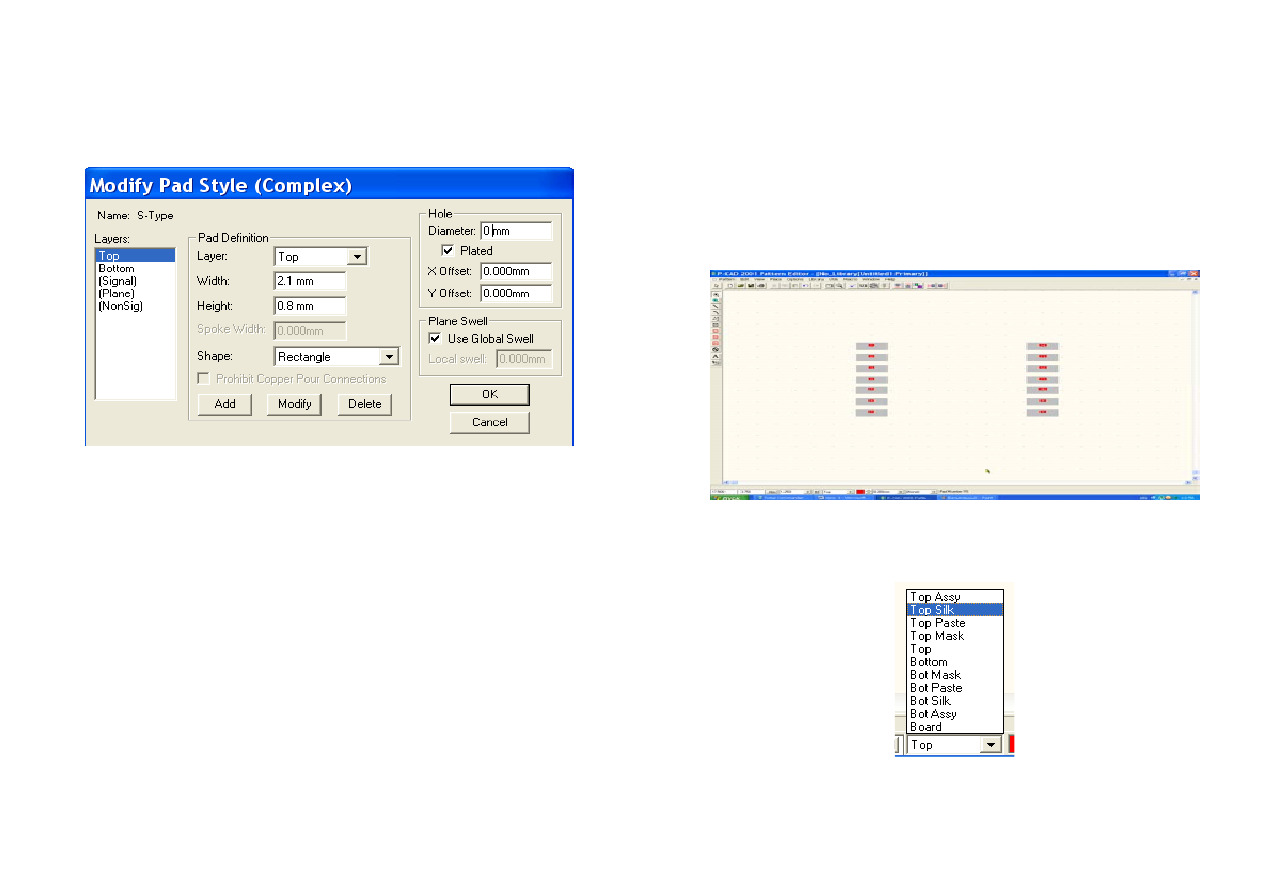

В
открывшемся
диалоговом
окне
Modify Pad Style (Complex)
в
списке
Layers
(
Слои
)
выбрать
слой
Тор
(
Верхний
)
и
установить
для
него
прямоугольную
форму
контактной
площадки
.
Для
этого
в
поле
Pad Definition (
Описание
контактной
площадки
)
в
открывающемся
списке
Shape (
Форма
)
выбрать
значение
Rectangle (
Прямоугольник
),
установить
размеры
прямоугольника
,
равные
по
высоте
(Height) 0,8
мм
и
по
ширине
(Width) 2,1
мм
,
и
нажать
кнопку
Modify
(
Модифицировать
).
Убрать
параметры
сверления
контакта
.
В
области
Hole
установить
диаметр
сверления
(Diameter),
равный
нулю
.
Результат
представлен
на
рис
. 3.2.5.
Рисунок
3.2.5
В
списке
Layers
выбрать
нижний
слой
(Bottom)
и
установить
для
него
нулевые
размеры
по
высоте
(Height)
и
по
ширине
(Width)
и
нажать
кнопку
Modify.
Аналогично
выполнить
настройку
нулевых
размеров
контактной
площадки
для
сигнального
слоя
(Signal)
и
для
слоев
внутренней
проводимости
(Plane —
земли
и
питания
и
Non Signal —
вспомогательных
).
Нажать
кнопку
ОК
.
В
диалоговом
окне
Options Pad Style
настроить
стиль
S-
type no
умолчанию
(
рабочим
стилем
).
Для
этого
нужно
дважды
щелкнуть
ЛК
по
имени
стиля
S-type
в
списке
.
Установить
контактные
площадки
посадочного
места
микросхемы
.
Для
этого
выполнить
команду
Place Pad.
Вначале
установить
курсор
в
точку
с
координатами
(10; 17,5)
и
щелкнуть
ЛК
.
В
результате
появится
первая
контактная
площадка
прямоугольной
формы
.
Затем
аналогично
установить
остальные
тринадцать
КП
.
Для
этого
поставить
курсор
в
точку
с
координатами
(10;
16,25)
и
щелкнуть
ЛК
.
Перевести
курсор
в
точку
(10; 15)
и
щелкнуть
ЛК
.
И
так
далее
в
точках
с
координатами
: (10;
13,75), (10; 12,5), (10; 11,25), (10; 10), (21,25; 10), (21,25; 11,25),
(21,25; 12,5), (21,25; 13,75), (21,25; 15), (21,25; 16,25)
и
(21,25;
17,5).
В
завершение
щелкнуть
ЛК
,
а
затем
ПК
.
Результат
представлен
на
рис
. 3.2.6.
Рисунок
3.2.6
В
строке
параметров
открыть
список
слоев
и
назначить
текущим
слой
Top Silk (
Верхний
маркировочный
) (
рис
. 3.2.7).
Рисунок
3.2.7

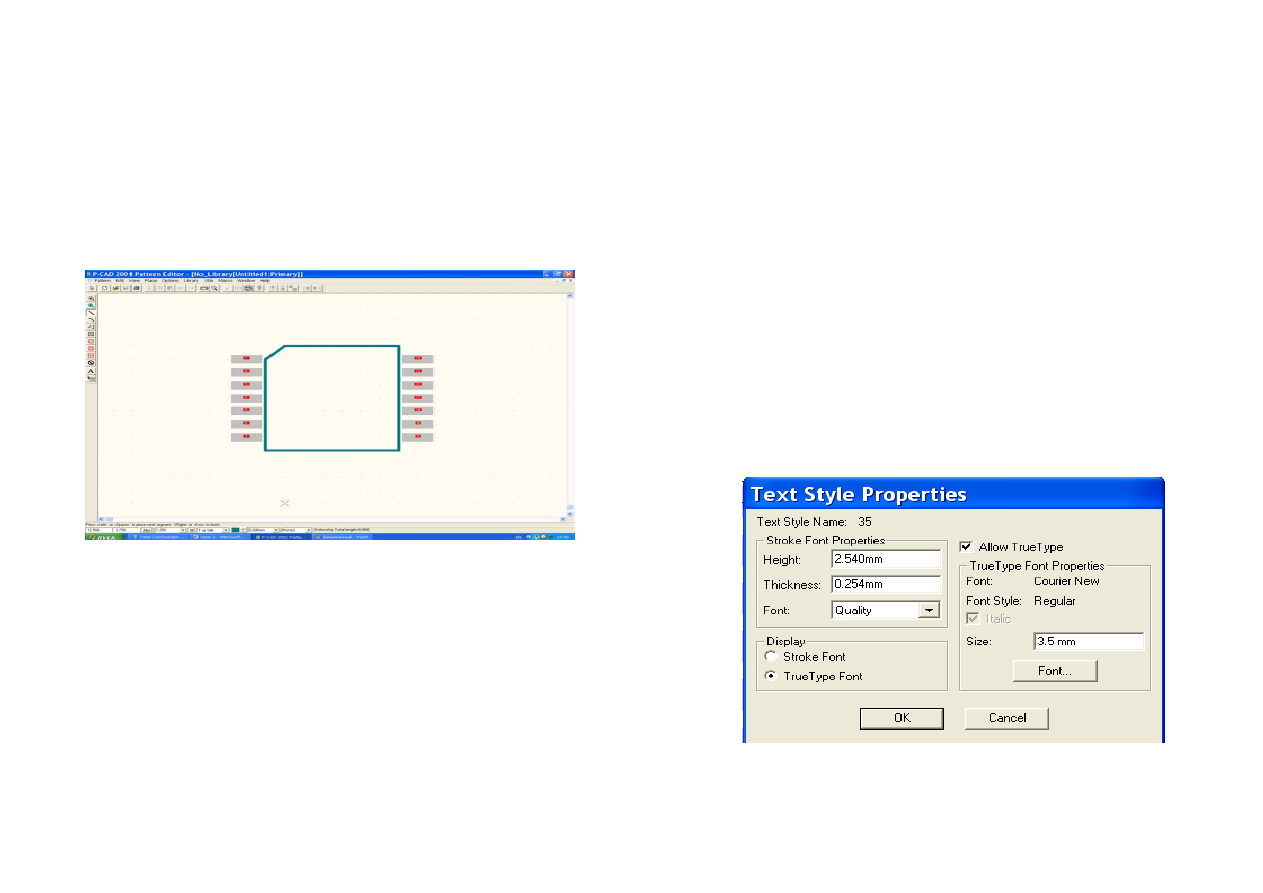

Начертить
контур
микросхемы
.
Для
этого
выполнить
команду
Place Line.
Установить
курсор
в
первую
точку
пятиугольника
(
координаты
(11,25; 17,5))
и
щелкнуть
ЛК
.
Перевести
курсор
во
вторую
точку
(11,25; 8,75)
и
щелкнуть
ЛК
.
Перевести
курсор
в
третью
точку
(20; 8,75)
и
щелкнуть
ЛК
.
Затем
в
четвертую
точку
(20; 18,75)
и
ЛК
,
далее
в
пятую
точку
с
координатами
(12,5; 18,75)
и
ЛК
.
И
снова
перевести
курсор
в
первую
точку
(11,25; 17,5)
и
щелкнуть
ЛК
,
а
затем
ПК
(
рис
. 3.2.8).
Рисунок
3.2.8
В
строке
параметров
открыть
список
слоев
и
назначить
текущим
слой
Тор
.
Перенумеровать
контакты
.
Для
этого
выполнить
команды
Utils/Renumber.
В
результате
откроется
диалоговое
окно
Utils Renumber.
В
этом
окне
установить
режим
перенумерации
контактов
(
в
поле
Туре
выбрать
Pad
Number).
Проверить
,
чтобы
начальный
номер
контакта
(Starting Pad Number)
и
приращение
нумерации
(Increment
Value)
были
равны
единице
.
Нажать
кнопку
ОК
.
После
этого
поочередно
щелкнуть
клавишей
ЛК
в
центре
каждой
КП
.
Щелкнуть
ПК
.
Снова
выполнить
команды
Utils/Renumber.
В
открывшемся
диалоговом
окне
в
поле
Туре
выбрать
Default Pin Designator,
установить
Starting Pin Des
и
Increment
Value
равными
единице
.
После
этого
поочередно
щелкнуть
клавишей
ЛК
в
центре
каждой
КП
.
Щелкнуть
ПК
.
Ввести
точку
привязки
элемента
.
Но
команде
Place Ref
Point
переместить
курсор
в
точку
с
координатами
(10; 17,5)
и
щелкнуть
ЛК
,
а
затем
ПК
.
Задать
размер
шрифта
.
Для
этого
выполнить
команды
Options/Text Style.
В
диалоговом
окне
нажать
кнопку
Add
и
ввести
новый
стиль
3.5.
Для
этого
стиля
изменить
настройки
:
выделить
имя
в
списке
и
нажать
клавишу
Properties.
В
открывшемся
диалоговом
окне
Text Style Properties (
рис
. 3.2.9)
поставить
флажок
возле
Allow True Type.
Затем
нажать
кнопку
Font.
В
открывшемся
диалоговом
окне
в
области
«
Шрифт
»
выбрать
«Courier New».
В
области
«
Набор
символов
»
в
выпадающем
списке
выбрать
«
Кириллический
».
В
области
«
Начертание
»
выбрать
«
Курсив
».
Нажать
кнопку
ОК
В
области
«Size»
ввести
с
клавиатуры
значение
3,5
мм
.
Нажать
кнопку
ОК
.
Рисунок
3.2.9
