ЛАБОРАТОРНАЯ
РАБОТА
2
Тема
:
Создание
условных
графических
обозначений
электрорадиоэлементов
средствами
редактора
P-CAD
Symbol Editor
Цель
занятия
—
изучение
методики
разработки
символов
электрорадиоэлементов
средствами
редактора
P-
CAD Symbol Editor;
овладение
практическими
навыками
создания
условных
графических
обозначений
(
УГО
)
элементов
электрических
схем
.
2.1.
Общие
сведения
о
графическом
редакторе
Р
-
CAD Symbol Editor
Графический
редактор
P-CAD Symbol Editor
содержит
набор
команд
,
позволяющих
создавать
символы
ЭРЭ
. Symbol
Editor
работает
с
файлами
отдельных
символов
(.sym)
и
библиотек
(.lib).
Запускается
программа
нажатием
кнопки
«
Пуск
»
с
последующим
выполнением
команд
«
Программы
»,
«P-CAD 2001»
и
«Symbol Editor».
В
том
случае
,
если
на
компьютере
запущена
одна
из
программ
P-CAD 2001,
необходимо
левой
кнопкой
(
ЛК
)
мыши
щелкнуть
по
команде
Utils (
служебные
команды
).
Откроется
выпадающее
меню
,
в
котором
несколько
пунктов
начинаются
с
аббревиатуры
P-
CAD.
Щелчок
мыши
по
Symbol Editor
запустит
программу
.
При
этом
действующая
программа
не
закроется
,
а
только
свернется
,
и
к
ней
всегда
можно
будет
вернуться
.
Экран
гра
-
фического
редактора
P-CAD Symbol Editor
представлен
на
рис
.
2.1.1.
Пиктограммы
меню
инструментов
следующие
:
1.
Place Pin —
размещение
вывода
;
2.
Place Line —
размещение
линии
;
3.
Place Arc —
размещение
дуги
;
4.
Place Polygon —
размещение
полигона
;
5.
Place Ref Point —
размещение
точки
привязки
символа
элемента
;
6.
Place Text —
размещение
текста
;
7.
Place Attribute —
размещение
атрибута
;
Рис
. 2.1.1
8.
Place IEEE Symbol —
размещение
символа
функционального
блока
;
9.
Edit Measure —
измерение
расстояния
;
10.
Utils Validate —
проверка
корректности
создания
символа
элемента
;
11.
Utils Renumber —
перенумерация
вывода
;
12.
Symbol Attribute —
просмотреть
атрибуты
;
13.
Symbol Wizard —
мастер
быстрого
создания
УГО
.
2.1.1.
Создание
библиотеки
электрорадиоэлементов
В
процессе
разработки
печатной
платы
нам
понадобится
библиотека
,
в
которой
будут
храниться
упакованные
библиотечные
элементы
(
библиотек
может
быть
и
несколько
,
но
в
данной
работе
вполне
достаточно
одной
).
Библиотека
создается
следующим
образом
.
•
Выполняется
команда
Library
New(HoB3H
библиотека
).
•
В
окне
Library New
задается
имя
библиотеки
ЭРЭ
.lib.
Нажимается
кнопка
Save.
2.2.
Создание
условного
графического
обозначения
микросхемы
К
511
ПУ
2
В
микросхему
К
511
ПУ
2
входят
два
логических
элемента
«2
И
-
НЕ
»
и
два
«
НЕ
»
с
расширением
по
«
И
»,
поэтому
необходимо
отдельно
создать
УГО
элемента
«2
И
-
НЕ
»
и
«
НЕ
-
И
» [3].
2.2.1.
Порядок
создания
условного
графического
обозначения
элемента
«
НЕ
-
И
»
Для
создания
УГО
элемента
«
НЕ
-
И
»
необходимо
:
•
Запустить
программу
Symbol Editor.
•

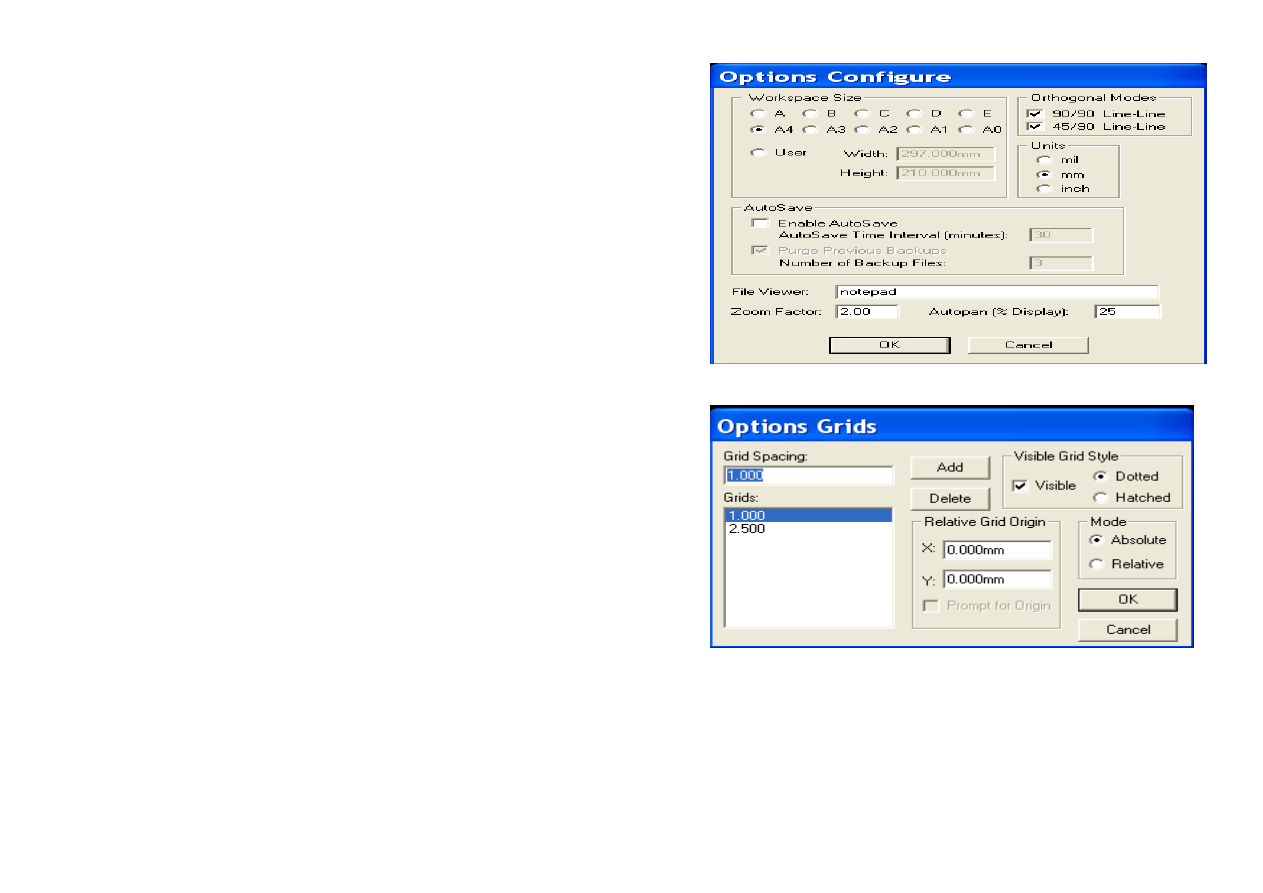

Настроить
конфигурацию
программы
Symbol Editor.
1.
По
командам
Options/Configure
(
Установка
конфигурации
)
в
появившемся
окне
установить
размер
рабочего
поля
формата
А
4.
2.
В
области
Units (
Единицы
измерения
)
выбрать
миллиметры
(mm)
как
единицу
измерения
.
3.
В
области
Orthogonal Modes (
Варианты
ортогональности
)
выделить
флажком
оба
пункта
(
рис
. 2.2.1).
4.
Привязать
курсор
к
узлам
сетки
,
для
чего
выполнить
команды
View/Snap to grid.
5.
Выполнить
команды
Options/Grids
(
Установка
сеток
)
и
установить
сетки
с
шагом
2,5
мм
и
1
мм
.
Для
этого
в
окне
Options Grids
в
области
Grids Spacing
ввести
шаг
сетки
2,5
и
нажать
«Add» (
Добавить
).
Затем
в
этом
же
окне
ввести
шаг
сетки
1,0
и
нажать
«Add».
Нажать
на
кнопку
ОК
(
рис
. 2.2.2).
Рисунок
2.2.1
Puc
унок
2.2.2
•
Установить
текущую
линию
рисования
.
Для
этого
командой
Options Current Line
(
Установка
текущей
линии
)
в
одноименном
диалоговом
окне
в
поле
Width (
Ширина
)
выбрать
User (
Пользователь
)
и
задать
ширину
0,2
мм
.
Нажать
на
кнопку
ОК
(
рис
. 2.2.3).
Рисунок
2.2.3
•
Нарисовать
прямоугольный
контур
УГО
логического
элемента
«
НЕ
-
И
»
размером
20x20
мм
.
Для
этого
необходимо
выполнить
команду
Place Line
(
Линия
).
Задать
требуемый
масштаб
увеличения
,
нажав
несколько
раз
на
клавишу
«
серый
плюс
».
Установить
курсор
в
точку
с
координатами
(9; 25)
и
щелкнуть
ЛК
.
Перевести
курсор
в
точку
с
координатами
(9; 5)
и
щелкнуть
ЛК
.
Переставить
курсор
в
точку
с
координатами
(29; 5)
и
вновь
щелкнуть
ЛК
.
Затем
перевести
курсор
в
точку
с
координатами
(29; 25)
и
щелкнуть
ЛК
.
И
,
наконец
,
переместить
курсор
снова
в
точку
с
координатами
(9; 25),
щелкнуть
ЛК
и
затем
правой
кнопкой
(
ПК
).
Получили
квадрат
.
Теперь
в
нем
надо
провести
вертикальную
линию
.
Для
этого
установить
курсор
в
точку
(14; 25)
и
щелкнуть
ЛК
.
Переставить
курсор
в
точку
с
координатами
(14; 5)
и
вновь
щелкнуть
ЛК
,
а
затем
ПК
.
Получили
квадрат
,
представленный
на
рис
. 2.2.4.
Проставить
выводы
логического
элемента
.
Входные
выводы
установить
слева
,
а
выходные
—
справа
.
Для
этого
выполнить
команду
Place Pin
(
Вывод
).
Откроется
диалоговое
окно
Place Pin.
В
нем
в
поле
Length (
Длина
)
установить
флажок
в
окне
User (
Пользователь
)
и
задать
длину
вывода
5
мм
.
В
областях
Inside Edge (
Входной
вывод
), Outside Edge
(
Выходной
вывод
), Inside, Outside
установить
значение
None
(
Нет
).
В
поле
Default Pin Name (
Имя
вывода
)
ввести
имя
вывода
— In.
В
поле
Default Pin Des (
Обозначение
вывода
)
ввести
номер
вывода
2.
Нажать
на
кнопку
ОК
(
рис
. 2.2.5).
После
этого
установить
курсор
в
точку
с
координатами
(9; 20),
щелкнуть
ЛК
,
а
затем
ПК
.
Рисунок
2.2.4
Рисунок
2.2.5

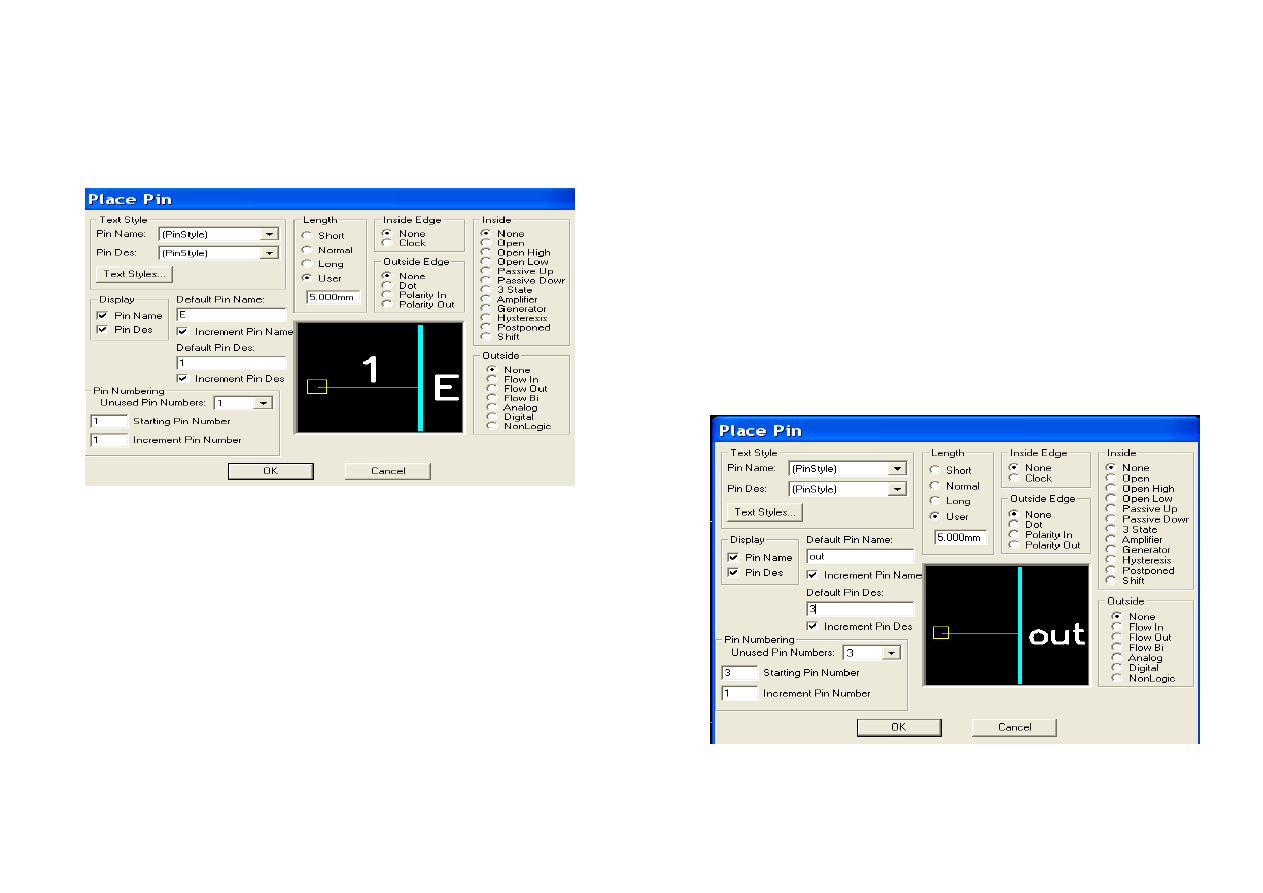

Опять
щелкнуть
ЛК
.
Вновь
откроется
диалоговое
окно
Place Pin.
Теперь
в
поле
Default Pin Name
ввести
имя
вывода
—
Е
,
а
в
поле
Default Pin Des
ввести
номер
вывода
I.
Нажать
кнопку
ОК
(
рис
. 2.2.6).
Установить
курсор
в
точку
с
координатами
(9; 10),
щелкнуть
ЛК
,
а
затем
ПК
.
Рисунок
2.2.6
Сформировать
выходной
вывод
.
Для
этого
щелкнуть
ЛК
.
Откроется
диалоговое
окно
Place Pin.
В
области
Outside Edge
выбрать
значение
Dot,
а
в
остальных
областях
оставить
None.
В
поле
Default Pin Name
ввести
имя
вывод
— Out.
В
поле
Default
Pin Des
ввести
номер
вывода
3.
Нажать
на
кнопку
ОК
(
рис
.
2.2.7).
Поставить
курсор
в
точку
с
координатами
(29; 15),
нажать
ЛК
и
,
удерживая
ее
,
дважды
нажать
на
клавишу
буквы
R
для
разворота
вывода
на
180° (
или
один
раз
клавишу
буквы
F).
Отпустить
ЛК
.
Щелкнуть
ПК
.
Полученный
результат
представлен
на
рис
. 2.2.8.
Выполнить
команду
Place Text
(
Нанесение
надписи
).
Перевести
курсор
в
точку
с
координатами
(16; 22)
и
щелкнуть
ЛК
.
Откроется
диалоговое
окно
Place Text,
в
нем
в
поле
Text
набрать
символ
&.
В
зоне
Justification (
Выравнивание
)
установить
точку
в
центр
по
осям
X
и
Y.
В
списке
стилей
текста
Text Style
выбрать
стиль
PartStyle.
Нажать
кнопку
Place.
Ввести
атрибуты
элемента
.
В
качестве
атрибутов
введем
место
для
размещения
позиционного
обозначения
и
надпись
типа
элемента
.
Выполнить
команду
Place Attribute
(
Установка
признака
,
атрибута
).
В
результате
появится
диалоговое
окно
Place Attribute.
В
этом
окне
в
области
Attribute Category
(
Категории
атрибута
)
выбрать
Component.
В
области
Name
(
Имена
атрибутов
)
выбрать
RefDes (
Позиционное
обозначение
).
В
открывшемся
списке
Text Style
выбрать
PartStyle.
Установить
в
поле
Justification
по
вертикали
—
низ
,
а
по
горизонтали
—
центр
.
Нажать
кнопку
ОК
(
рис
. 2.2.7).
Установить
курсор
в
точку
с
координатами
(19; 26)
и
нажать
ЛК
.
Рисунок
2.2.7
Рисунок
2.2.8
Рисунок
2.2.7
Вновь
выполнить
команду
Place Attribute.
В
появившемся
окне
в
области
Attribute Category
выделить
цветом
Component,
а
в
соседней
области
Name — Type.
Установить
стиль
текста
PartStyle.
Выравнивание
Justification
выбрать
по
вертикали
—
верх
,
а
по
горизонтали
—
центр
.
Нажать
кнопку
ОК
.
Установить
курсор
в
точку
с
координатами
(19; 4)
и
щелкнуть
Л
К
.
Ввести
точку
привязки
элемента
в
центре
УГО
.
Для
этого
выполнить
команду
Place Ref Point
(
Установка
точки
привязки
).
Переместить
курсор
в
точку
с
координатами
(20; 15)
и
щелкнуть
ЛК
(
рис
. 2.2.8).
Записать
созданный
УГО
логического
элемента
в
библиотеку
.
Для
этого
выполнить
команду
Save
(
Сохранить
),
в
появившемся
окне
Symbol Save to Library (
Сохранить
символ
в
библиотеку
)
щелкнуть
по
кнопке
Library (
Библиотека
)
и
в
открывшемся
окне
выбрать
созданную
ранее
библиотеку
ЭРЭ
.lib.
В
поле
Symbol
набрать
имя
элемента
«
НЕ
-
И
»
и
нажать
кнопку
ОК
(
рис
. 2.2.11).
Рисунок
2.2.8
