ЛАБОРАТОРНАЯ

РАБОТА

 6

Тема

:

Размещение

конструктивных

элементов

на

печатной

плате

Цель

занятия

 —

изучение

методики

работы

с

графическим

редактором

 P-CAD

РСВ

;

приобретение

навыков

при

решении

задачи

размещения

конструктивных

элементов

РЭС

на

печатной

плате

.

6.1.

ОБЩИЕ

СВЕДЕНИЯ

О

ГРАФИЧЕСКОМ

РЕДАКТОРЕ

 P-CAD

РСВ

Графический

редактор

 P-CAD

РСВ

предназначен

для

выполнения

работ

,

связанных

с

технологией

разработки

и

конструирования

узлов

печатных

плат

.

Он

позволяет

упаковывать

схемы

на

плату

,

задавать

размеры

ПП

,

ширину

проводников

и

величину

индивидуальных

зазоров

для

разных

проводников

,

задавать

размеры

контактных

площадок

и

диаметры

переходных

отверстий

,

экранные

слои

.

Редактор

позволяет

выполнять

маркировку

ЭРЭ

,

их

размещения

,

неавтоматическую

трассировку

проводников

и

формировать

управляющие

файлы

для

технологического

оборудования

.

Запуск

программы

осуществляется

через

кнопку

 «

Пуск

»

с

по

-

следующим

выполнением

в

выпадающем

меню

команд

программы

 P-CAD 2001

и

 P-CAD

РСВ

.

В

том

случае

,

если

на

компьютере

запущена

одна

из

программ

 P-CAD 2001,

необходимо

щелкнуть

ЛК

по

команде

 Utils.

Откроется

выпадающее

меню

,

в

котором

несколько

пунктов

начинаются

с

аббревиатуры

 P-CAD.

Щелчок

мыши

по

 P-CAD

РСВ

запустит

программу

.

При

этом

действующая

программа

не

закроется

,

а

только

свернется

,

и

к

ней

всегда

можно

будет

вернуться

.

Экран

графического

редактора

 P-CAD

РСВ

представлен

на

рис

. 6.1.1.

Рисунок

 6.1.1

Пиктограммы

меню

инструментов

следующие

:

Place Component —

размещение

корпуса

элемента

;

Place Connection —

ввод

электрической

связи

;

Place Pad —

размещение

стека

КП

;

Place Via —

размещение

переходного

отверстия

;

Place Line —

размещение

линии

;

Place Avc —

размещение

дуги

;

Place Polygon —

размещение

полигона

;

Place Point —

размещение

точки

привязки

;

Place Copper Pour —

размещение

области

металлизации

;

Place Cutout —

размещение

выреза

в

области

металлизации

;

Place Keepout —

создание

барьера

трассировки

;

Place Plane —

создание

линии

раздела

слоя

 11

металлизации

;

Place Room —

создание

 «

комнаты

»;

Place Text —

размещение

текста

;

Place Attribute —

размещение

атрибута

;

Place Field —

размещение

строки

данных

трасс

;

Place —

простановка

размера

;

Place Dimension —

измерение

расстояния

;

Online DRC —

проверка

соблюдения

ограничений

;

Record ECOs —

начать

/

закончить

запись

файла

изменений

;

Route Manual —

прокладка

проводника

вручную

;

Route Interactive —

прокладка

проводников

в

интерактивном

режиме

;

Route Miter —

сглаживание

изгиба

проводника

;

Route Bus —

прокладка

шин

;

Route Fanout —

создание

стрингеров

;

Route Multi Trace —

прокладка

нескольких

проводников

;

Push Traces —

отталкивание

трасс

;

Maximize Hugging —

улучшение

огибания

препятствий

;

Minimize Length —

уменьшение

длины

;

Visible Routing Area —

отображение

области

трассировки

.

6.2.

РАЗМЕЩЕНИЕ

ЭЛЕКТРОРАДИОЭЛЕМЕНТОВ

НА

ПЕЧАТНОЙ

ПЛАТЕ

После

запуска

программы

 P-CAD

РСВ

следует

настроить

его

конфигурацию

.

Для

этого

в

меню

 Options

выполнить

команды

 Configure, Display, Layers, Grids

и

др

.

Параметры

конфигурации

сохраняются

вместе

с

файлом

текущего

проекта

и

устанавливаются

по

умолчанию

для

последующих

сеансов

проектирования

.

По

командам

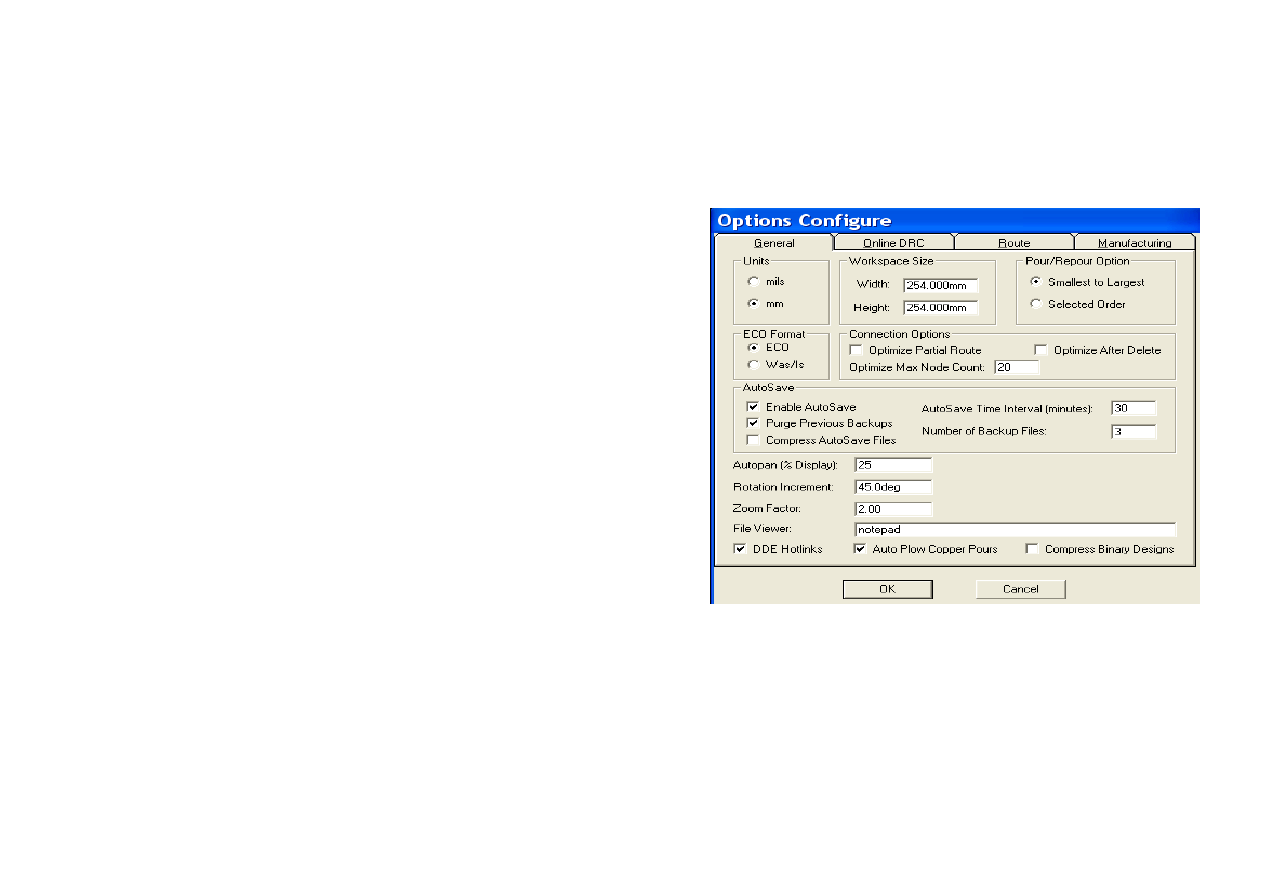

 Options/Configure

на

закладке

 General

в

гра

-

фе

 Units

выбрать

метрическую

систему

единиц

 — mm.

В

графе

Workspase Size

указать

размер

рабочей

области

,

превышающий

габаритные

размеры

печатной

платы

 (

в

нашем

примере

задать

с

запасом

 254x254

мм

).

В

области

 AutoSave

установить

флажок

 Enable AutoSave

и

нажать

кнопку

ОК

 (

рис

.

6.2.1).

Рисунок

 6.2.1

На

закладке

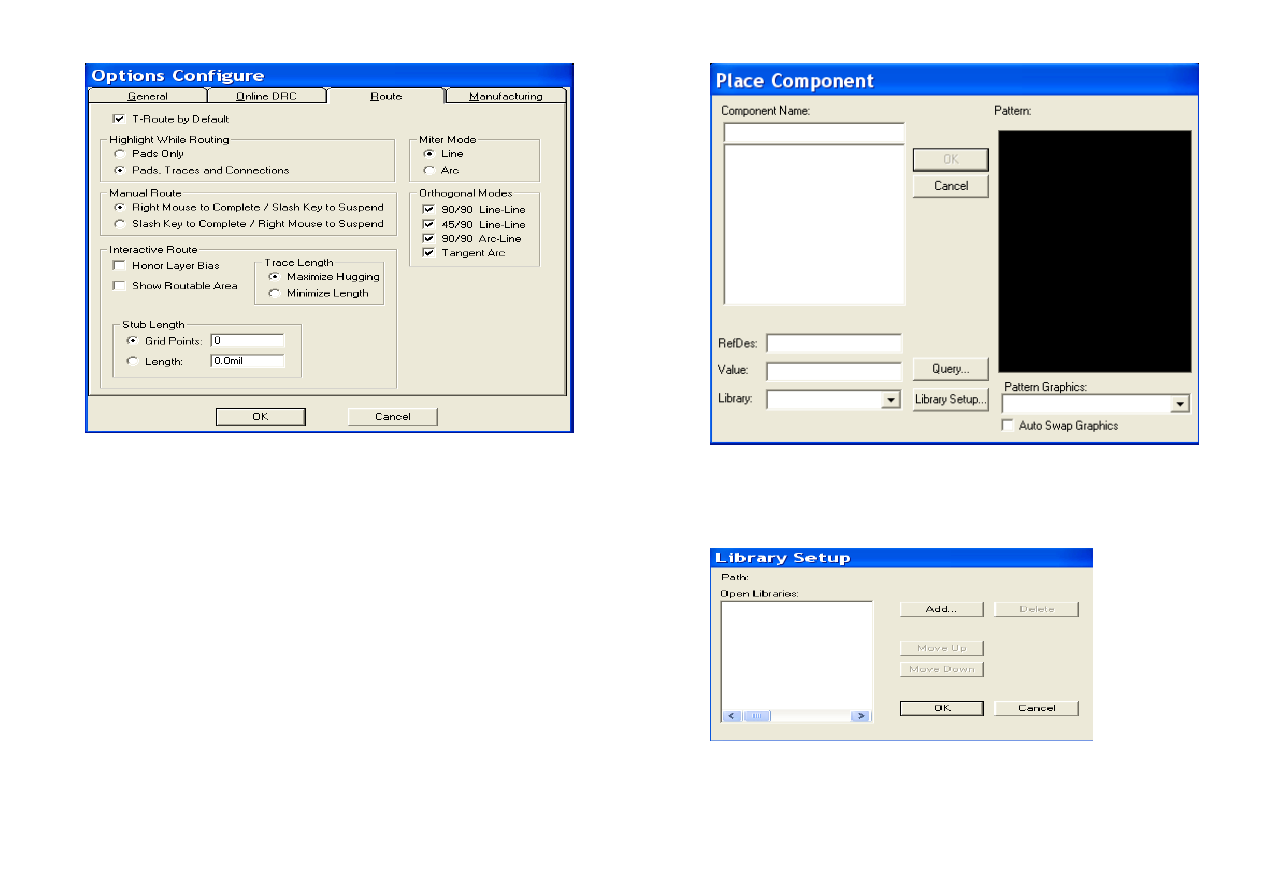

 Route

в

графе

 Orthogonal Modes

включить

все

режимы

и

завершить

настройку

нажатием

кнопки

ОК

 (

рис

.

6.2.2).

Рисунок

 6.2.2

Установить

размер

сетки

 1,25

мм

.

Для

этого

поместить

курсор

в

строке

состояний

в

поле

,

показывающее

текущую

сетку

.

Щелкнуть

ЛК

и

ввести

 1.25.

Нажать

клавишу

 Enter.

Загрузить

все

библиотеки

,

из

которых

бы

ли

набраны

элементы

схемы

.

Для

этого

командами

 Place/Component

в

появившемся

одноименном

окне

щелкнуть

ЛК

по

кнопке

Library Setup (

рис

. 6.2.3).

Рисунок

 6.2.3

Появится

одноименное

окно

управления

библиотеками

,

в

котором

для

добавления

в

список

новой

библиотеки

нажать

кнопку

 Add (

рис

. 6.2.4).

Рисунок

 6.2.4

После

этого

в

стандартном

окне

 Windows

выбрать

нужную

библиотеку

  (

рис

. 6.2.5).

Если

необходимо

,

снова

нажать

кнопку

 Add

и

добавить

следующую

библиотеку

.

Таким

же

способом

надо

загрузить

все

используемые

при

создании

схемы

библиотеки

.

Рисунок

 6.2.5

Загрузить

список

соединений

электрической

схемы

.

Для

этого

в

меню

 Utils

выполнить

команду

 Load NetList (

Загрузить

список

соединений

).

В

появившемся

одноименном

окне

щелкнуть

ЛК

по

кнопке

 NetList Filename.

В

открывшемся

стандартном

окне

 Windows

выбрать

созданный

ранее

файл

списка

соединений

 «

Схема

.net».

В

выпадающем

списке

 NetList

Format

выбрать

установленный

ранее

формат

 P-CAD ASCII

или

 Tango (

рис

. 6.2.6).

Нажать

кнопку

ОК

.

Рисунок

 6.2.6

После

этого

на

рабочем

поле

должны

появиться

контуры

ЭРЭ

и

связи

между

ними

 (

рис

. 6.2.7).

Рисунок

 6.2.7

Одновременно

формируется

текстовый

файл

,

в

который

записываются

возникшие

при

трансляции

ошибки

и

предупреждения

  (

если

есть

ошибки

,

загрузка

файла

соединений

не

произойдет

).

Необходимо

просмотреть

перечень

ошибок

и

предупреждений

и

исправить

все

ошибки

.

Ввод

квадратного

контура

печатной

платы

.

Вводить

его

надо

в

слое

 Board (

Контур

).

Для

этого

в

выпадающем

списке

  Select  Layers  (

находится

в

строке

параметров

состояния

правее

поля

с

текущей

сеткой

)

перейти

в

слой

 Board (

рис

. 6.2.8).

Рисунок

 6.2.8

Выполнить

команды

 Place/Line.

Установить

курсор

в

 1 -

ю

точку

квадрата

с

координатами

 (15; 15)

контура

ПП

и

щелкнуть

ЛК

.

Переместить

курсор

во

 2-

ю

точку

 — (65; 15),

щелкнуть

ЛК

.

Переместить

курсор

в

 3-

ю

точку

с

координатами

(65; 65)

и

опять

щелкнуть

ЛК

,

затем

в

 4-

ю

точку

 — (15; 65),

щелкнуть

ЛК

.

И

,

наконец

,

вернуть

курсор

в

 1-

ю

точку

и

щелкнуть

ЛК

,

а

затем

ПК

 (

рис

. 6.2.9).

Рисунок

 6.2.9

Приступить

к

размещению

элементов

.

Критерием

качества

размещения

считать

минимальную

суммарную

длину

соединений

 [4].

Для

этого

выполнить

команды

 Edit/Select.

Установить

текущим

слой

Тор

.

При

установке

элементов

редактор

позволяет

манипулировать

ими

:

вращать

,

перемещать

,

делать

невидимыми

тексты

.

Вращать

выбранный

элемент

можно

вокруг

точки

привязки

.

Для

этого

его

выделяют

командами

 Edit /Select

и

нажатием

клавиши

 R

поворачивают

против

часовой

стрелки

на

90°

или

клавиши

 F

на

 180°.

Кроме

этого

можно

перемещать

тексты

с

места

на

место

или

сделать

их

невидимыми

.
