Рисунок 10 – Розрахункові схеми до РГР № 7. Розрахунок нерозрізної балки на постійне та тимчасове навантаження

Розрахунково-графічна робота № 8

Розрахунок статично невизначеної рами за методом переміщень

Послідовність дій:

1. Визначити ступінь кінематичної невизначеності рами, вибрати основну систему методу переміщень, записати канонічні рівняння методу переміщень.

2. Побудувати одиничні епюри в основній системі методу

переміщень.

3. Визначити коефіцієнти канонічних рівнянь, розв'язати СЛАР.

4. Побудувати кінцеві епюри М_р, Q_р, N_р для заданої рами.

5. Перевірити вірності побудови кінцевих епюр.

Таблиця 8 - Вихідні дані до РГР № 8

	Розміри			Навантаження
	L, м	h, м		РІ, кН	Р2,кН	q1 кН\м	q2 кН\м
1	6,0	6,0	1,5	4,0		1,0
2	8,0	6,0	1,7		4,0		1,0
3	11,0	9,0	1,9	6,0		1,0
4	10,0	8,0	2,0		6,0		1,0
5	6,0	4,0	1,3	3,0		1,0
6	8,0	8,0	1,8		3,0		1,0
7	10,0	6,0	1,4	5,0		1,5
8	8,0	6,0	2,0		5,0		1,5
9	10,0	7,0	1,3	8,0		1,2
10	14,0	8,0	1,8		8,0		1,2
11	14,0	10,0	1,4	9,0		1,6
12	12,0	10,0	2,0		9,0		1,6
13	14,0	7,0	1,5	6,0		1,2
14	16,0	10,0	1,6		6,0		1,2
15	8,0	6,0	1,2	7,0		1,5
16	11,0	7,0	1,8		7,0		1,5
17	9,0	7,0	1,9	10,0		1,0
18	15,0	10,0	2,0		10,0		1,0
19	11,0	8,0	1,5	12,0		2,0
20	9,0	7,0	1,2		12,0		2,0

---

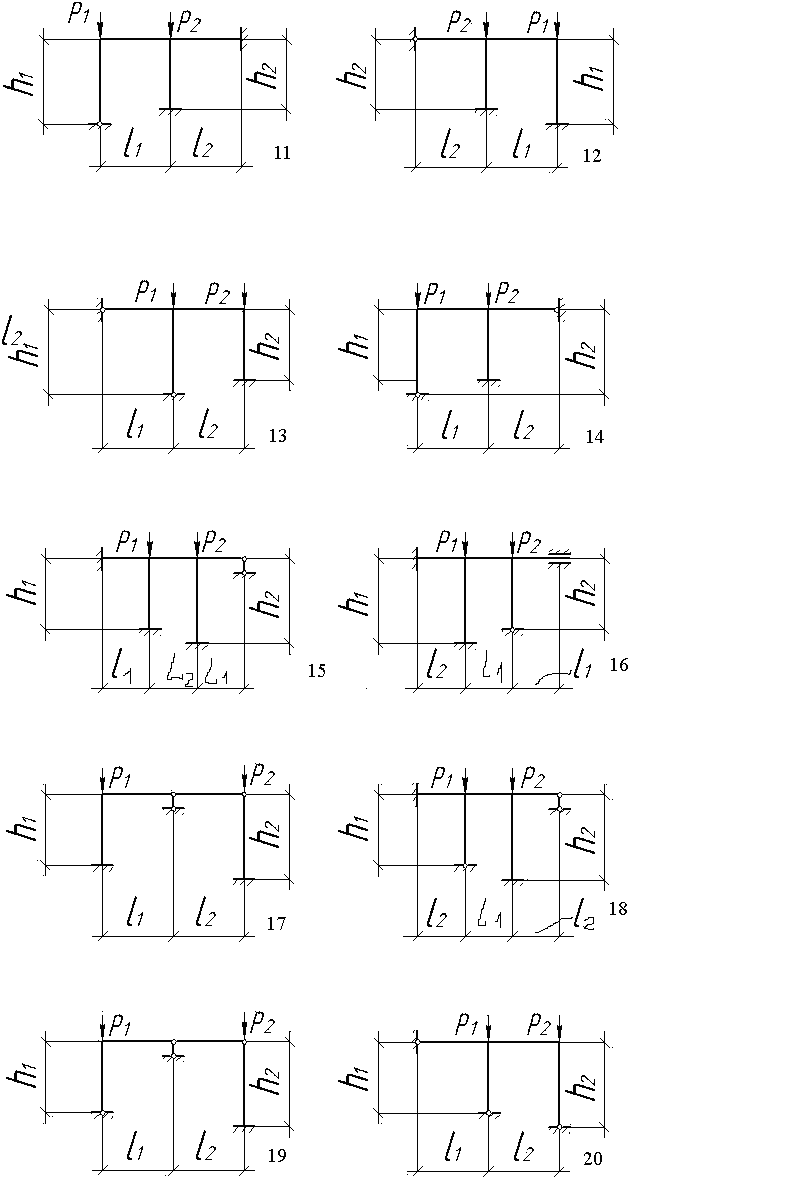

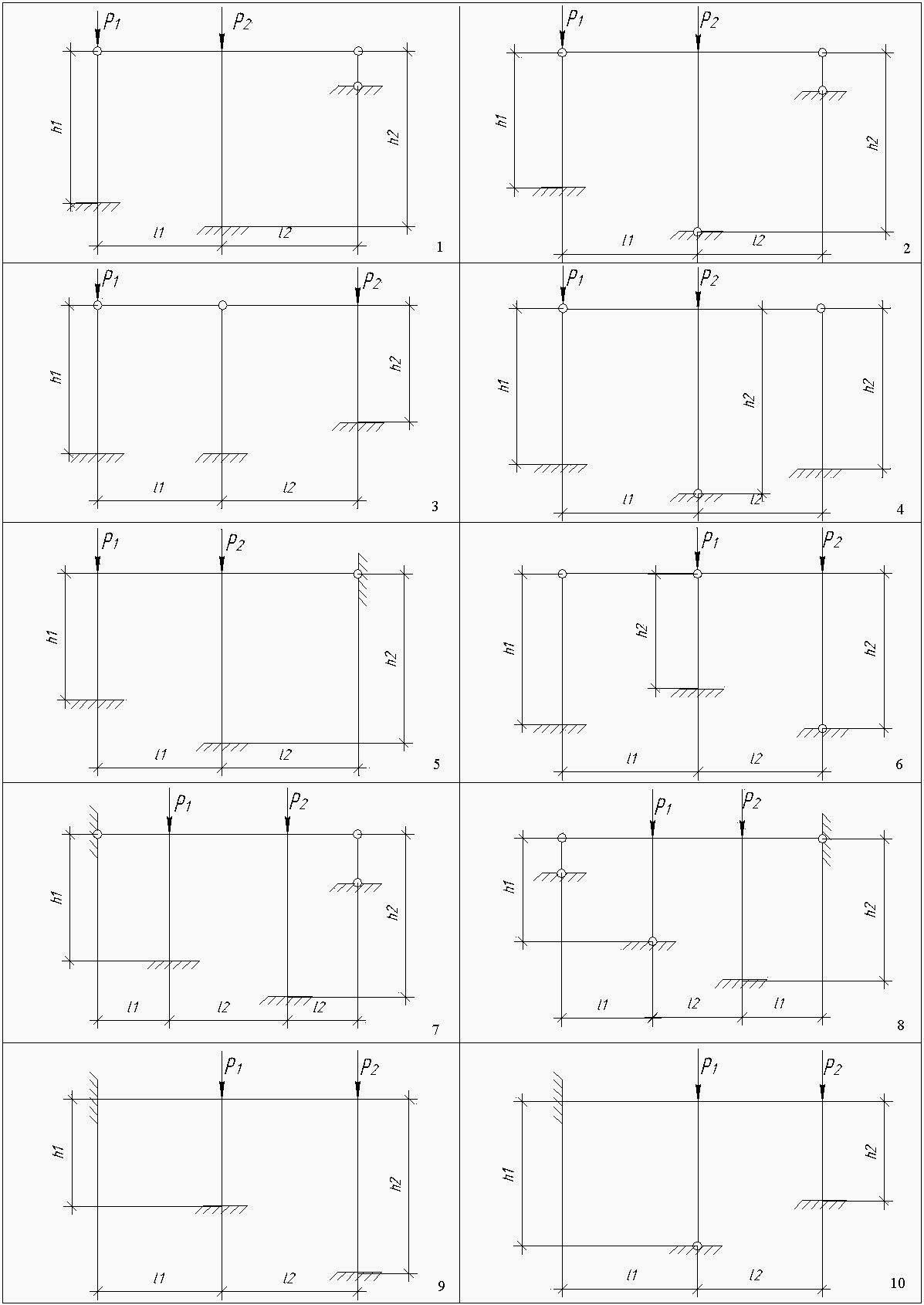

Рисунок 11 – Розрахункові схеми до РГР № 8. Розрахунок статично невизначеної рами за методом переміщень

Рисунок 12 – Розрахункові схеми до РГР № 8. Розрахунок статично невизначеної рами за методом переміщень

Розрахунково-графічна робота № 9

Розрахунок статично невизначеної ферми

Послідовність виконання роботи:

1 . Вибір основної системи методу сил, запис канонічних рівнянь методу сил.

2. Побудова діаграми Максвелла-Кремони в основній системі методу сил
від:

а) зовнішнього навантаження ;

б) від Х = 1 (одиничного лишнього невідомого), та запис результатів
графічного розрахунку в таблицю.

3. Визначення коефіцієнтів канонічного рівняння методу сил, розв’язання
   рівняння, обчислення дійсних зусиль в стержнях ферми.

3. Деформаційна перевірка правильності розрахунку ферми.

Таблиця 9 - Вихідні дані до РГР № 9

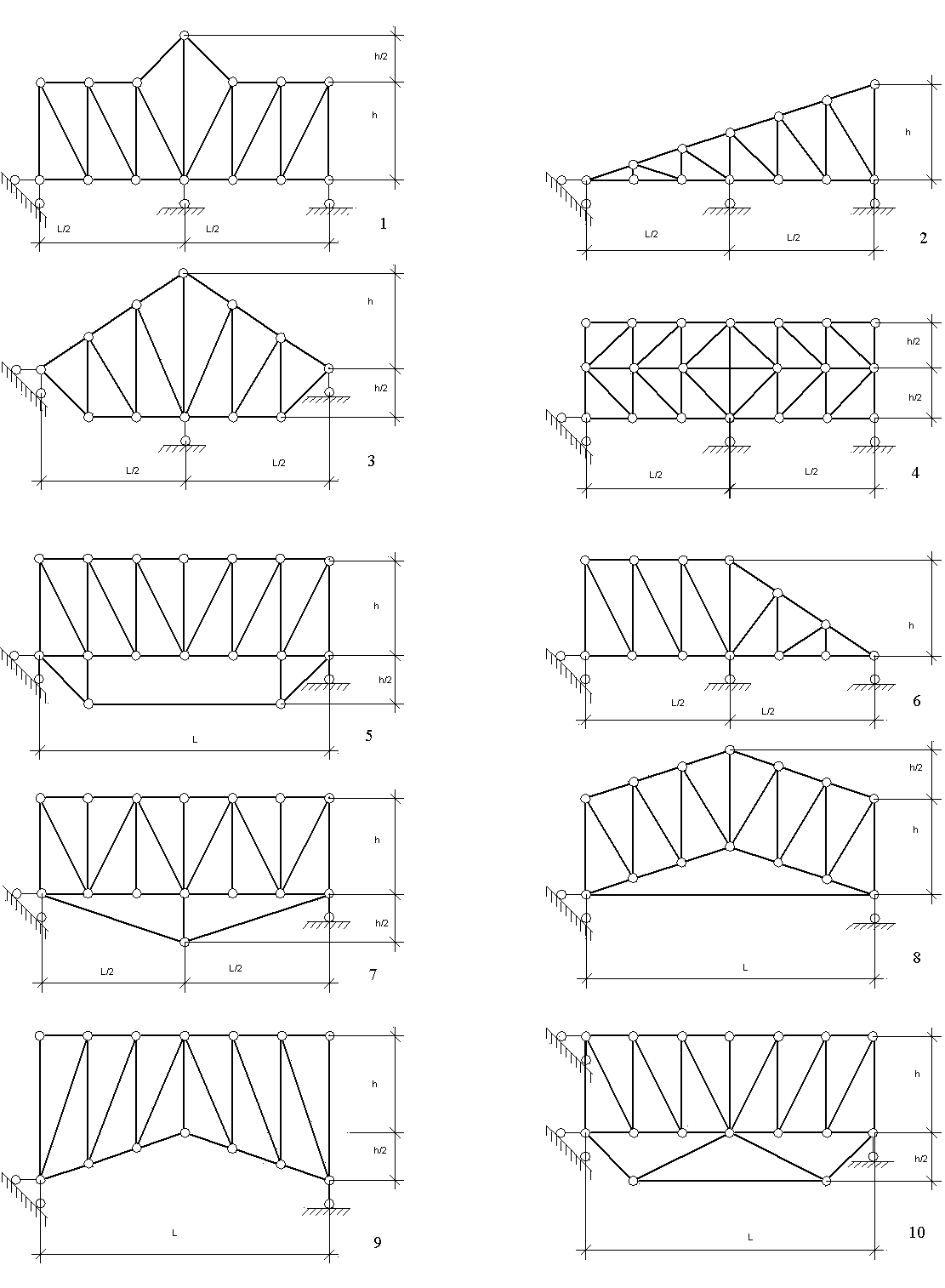

Рисунок 13 – Розрахункові схеми до РГР № 9. Розрахунок статично невизначеної ферми

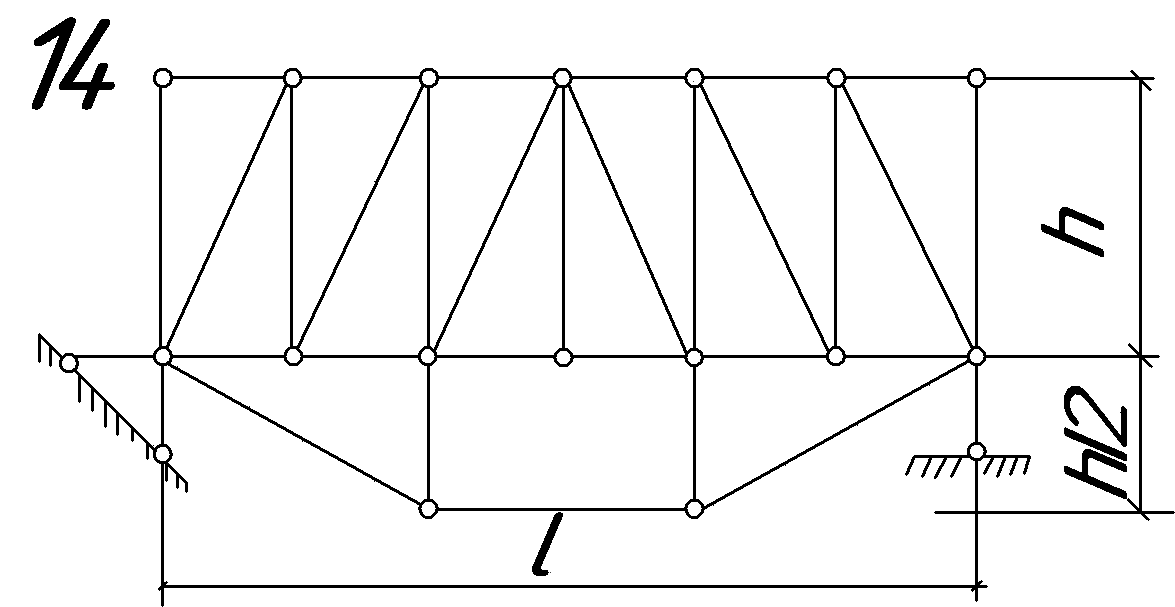

Рисунок 14 – Розрахункові схеми до РГР № 9. Розрахунок статично невизначеної ферми

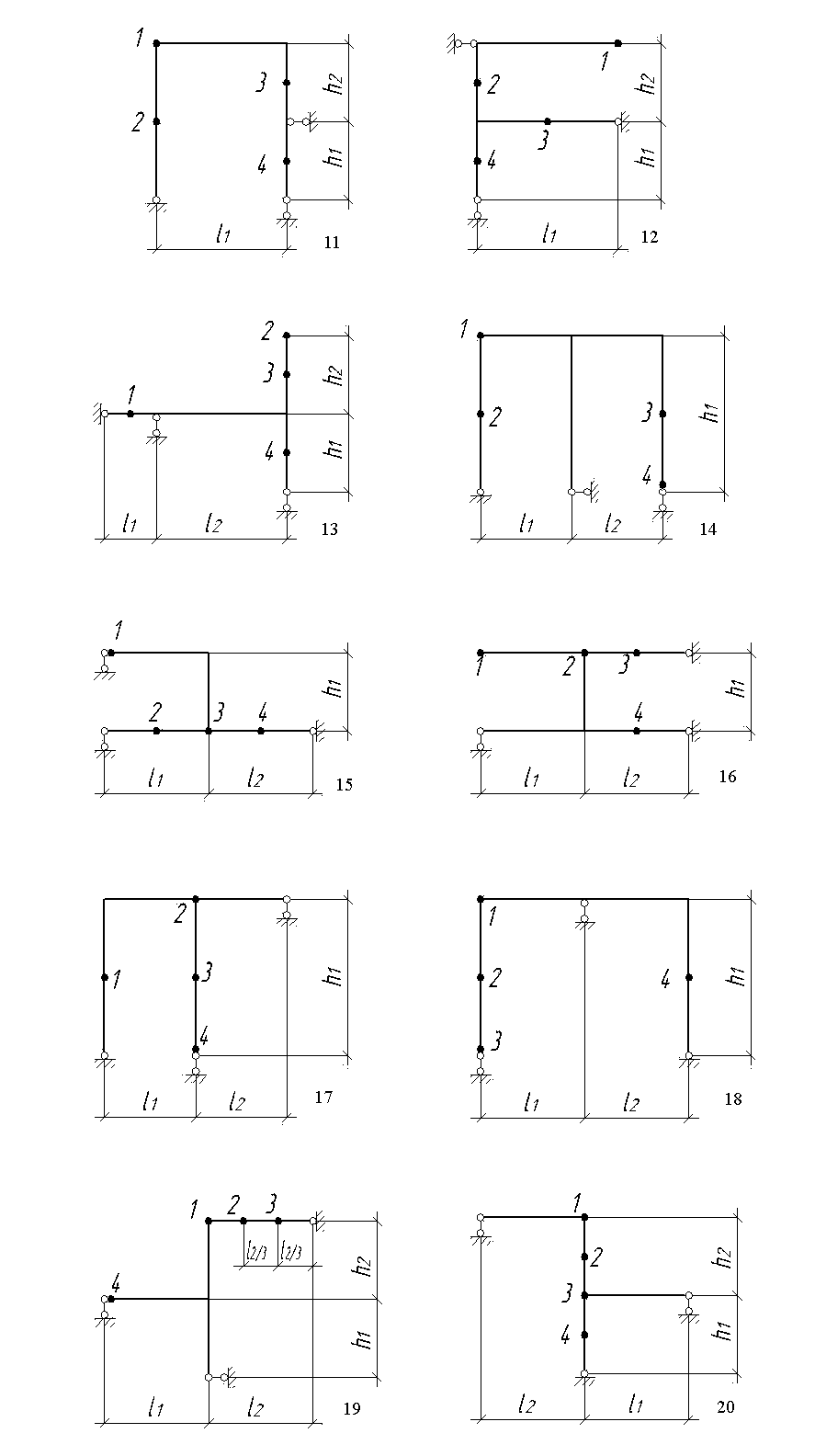

Розрахунково-графічна робота № 10

Динамічний розрахунок статично невизначеної рами на гармонійні коливання за методом сил

Алгоритм розрахунку:

І. Визначити можливі напрямки переміщень зосереджених мас і визначити число динамічних ступенів вільності системи.

2. Визначити ступінь статичної невизначеності рами.

3. Вибрати основну систему методу сил та побудувати в ній епюри М° від:

а) першої інерційної сили І₁=1 ( );

б) другої інерційної сили І₂=1( );

в) одиничної величини гармонійного навантаження Р=1 (М°_р=І );

4. Розкрити тричі статичну невизначенність рами та отримати кінцеві значення епюр згинальних моментів від одиничних значень інерційних сил І₁,=1, І₂=1, І₃=1 та одиничного значення динамічної збурювальної сили Р=1.

5. Визначити коефіцієнти вікового рівняння, тобто знайти переміщення мас, що коливаються, від дії одиничних інерційних сил та одиничної збурювальної сили.

6. Записати вікове рівняння та знайти його додатні корені, що являють

собою власні частоти коливань рами.

7. Перевірити властивості власних чисел (частот власних коливань),

побудувати головні форми коливань рами.

8. Обчислити коефіцієнти форм коливань.

9. Перевірити ортогональність головних форм коливань.

10. Задатись згідно вхідних даних частотою вимушених коливань  .

11. Записати рівняння динамічної рівноваги І.Безухова. Знайти дійсні
    значення інерційних сил І₁, І₂, ...І_п.

12. Побудувати динамічну епюру згинальних моментів М_дин .

13. Знайти величину динамічного коефіцієнта, зробити статичну перевірку епюри згинальних моментів.

Таблиця 10 - Вихідні дані до РГР № 10

Продовження таблиці 10 - Вихідні дані до РГР № 10

---

---
