Симуляция 11_1 Date: 13 мая 2023 г. Создатель:: Solidworks Имя исследования: Статический анализ 2 Тип анализа: Статический анализ Содержание Описание 1 Допущения 2 Информация о модели 2 Свойства исследования 3 Единицы 3 Свойства материала 4 Нагрузки и крепления 5 Определения соединителей 5 Данные контакта 6 Информация о сетке 6 Данные датчиков 7 Результирующие силы 7 Балки 8 Результаты исследования 8 Вывод 11

Описание Данные отсутствуют

Допущения

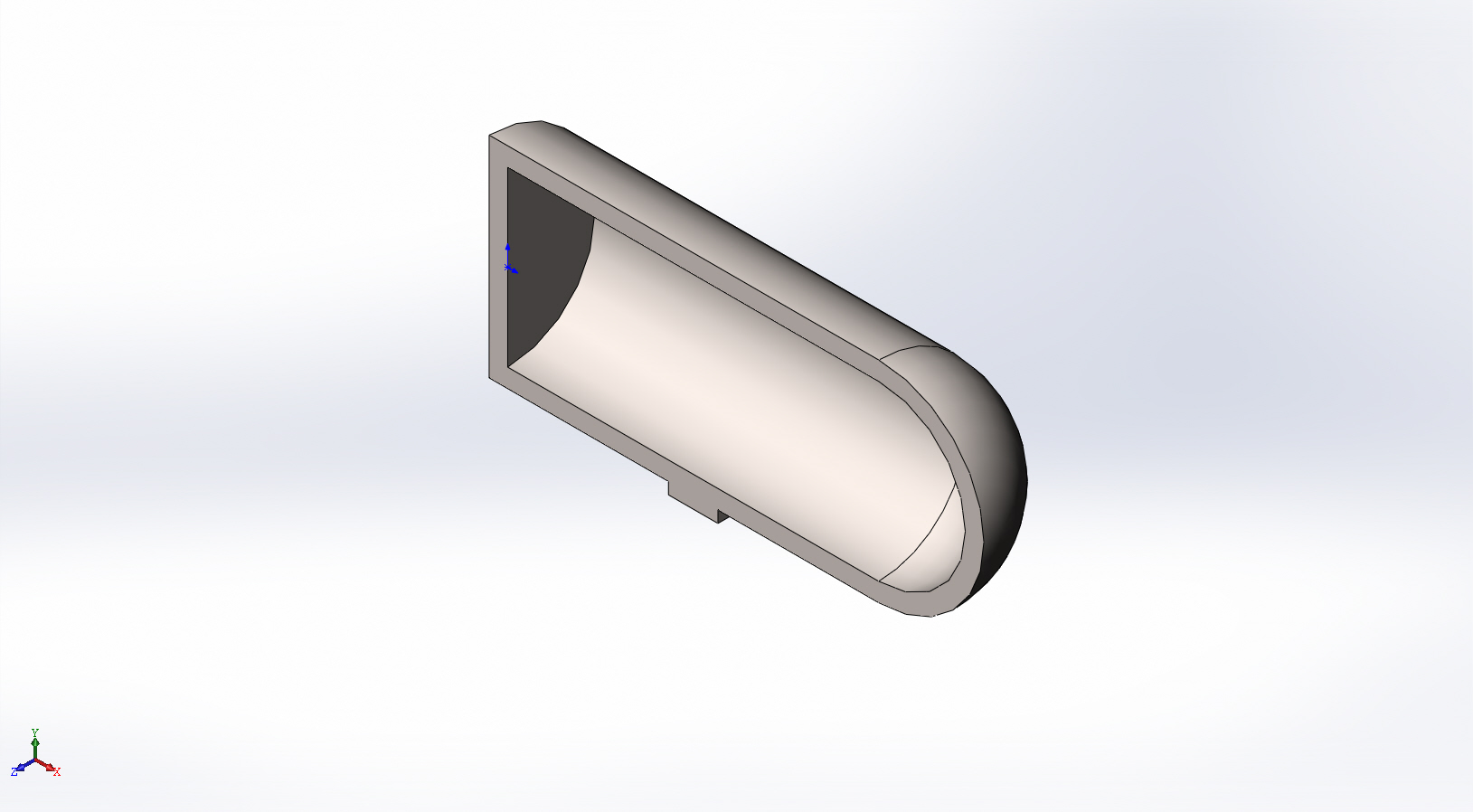

Информация о модели Имя модели: 11_1 Активная конфигурация: По умолчанию Твердые тела Имя и ссылки документа Рассматривается как Объемные свойства Путь документа/Дата изменения Бобышка-Вытянуть1 Твердое тело Масса:15.2023 kg Объем:0.00339337 m^3 Плотность:4480 kg/m^3 Масса:148.983 N D:\Проведение занятий\Инж. анализ и Комп. технологии\Часть 2\11\11_1.SLDPRT Aug 01 10:22:03 2017

Свойства исследования Имя исследования Статический анализ 2 Тип анализа Статический анализ Тип сетки Сетка на твердом теле Тепловой эффект: Вкл Термический параметр Включить тепловые нагрузки Температура при нулевом напряжении 298 Kelvin Включить эффекты давления жидкости из SOLIDWORKS Flow Simulation Выкл Тип решающей программы FFEPlus Влияние нагрузок на собственные частоты: Выкл Мягкая пружина: Выкл Инерционная разгрузка: Выкл Несовместимые параметры связи Авто Большие перемещения Выкл Вычислить силы свободных тел Вкл Трение Выкл Использовать адаптивный метод: Выкл Папка результатов Документ SOLIDWORKS (D:\Проведение занятий\Инж. анализ и Комп. технологии\Часть 2\11)

---

Единицы Система единиц измерения: СИ (MKS) Длина/Перемещение mm Температура Kelvin Угловая скорость Рад/сек Давление/Напряжение N/m^2

Свойства материала Ссылка на модель Свойства Компоненты Имя: Ti-5Al-2.5Sn Отожженный (SS) Тип модели: Линейный Упругий Изотропный Критерий прочности по умолчанию: Максимальное напряжение von Mises Предел текучести: 7.44634e+008 N/m^2 Предел прочности при растяжении: 8.61e+008 N/m^2 Предел прочности при сжатии: 8.3e+008 N/m^2 Модуль упругости: 1.103e+011 N/m^2 Коэффициент Пуассона: 0.31 Массовая плотность: 4480 kg/m^3 Модуль сдвига: 4.8e+010 N/m^2 Коэффициент теплового расширения: 9e-006 /Kelvin Твердое тело 1(Бобышка-Вытянуть1)(11_1) Данные кривой:N/A

---

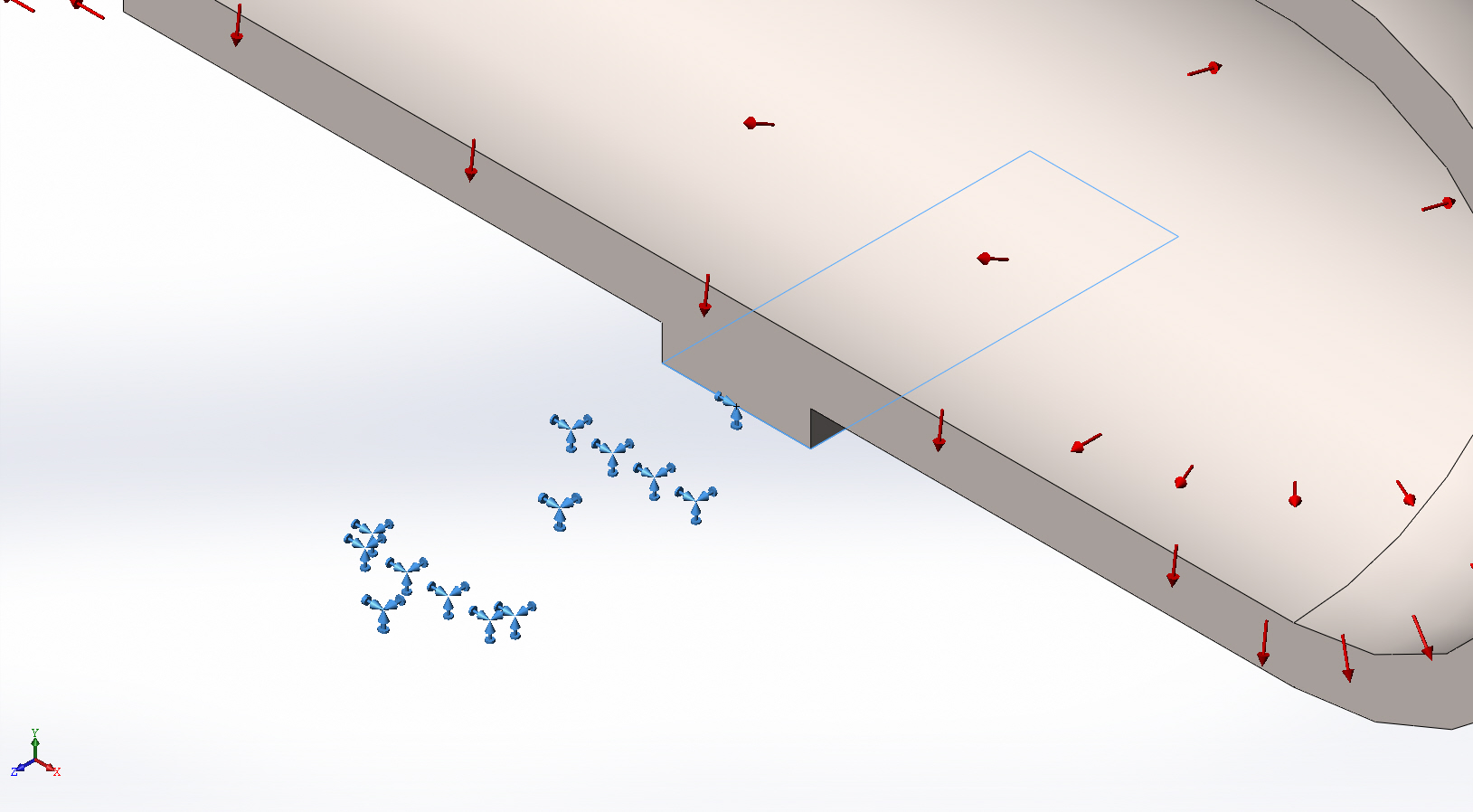

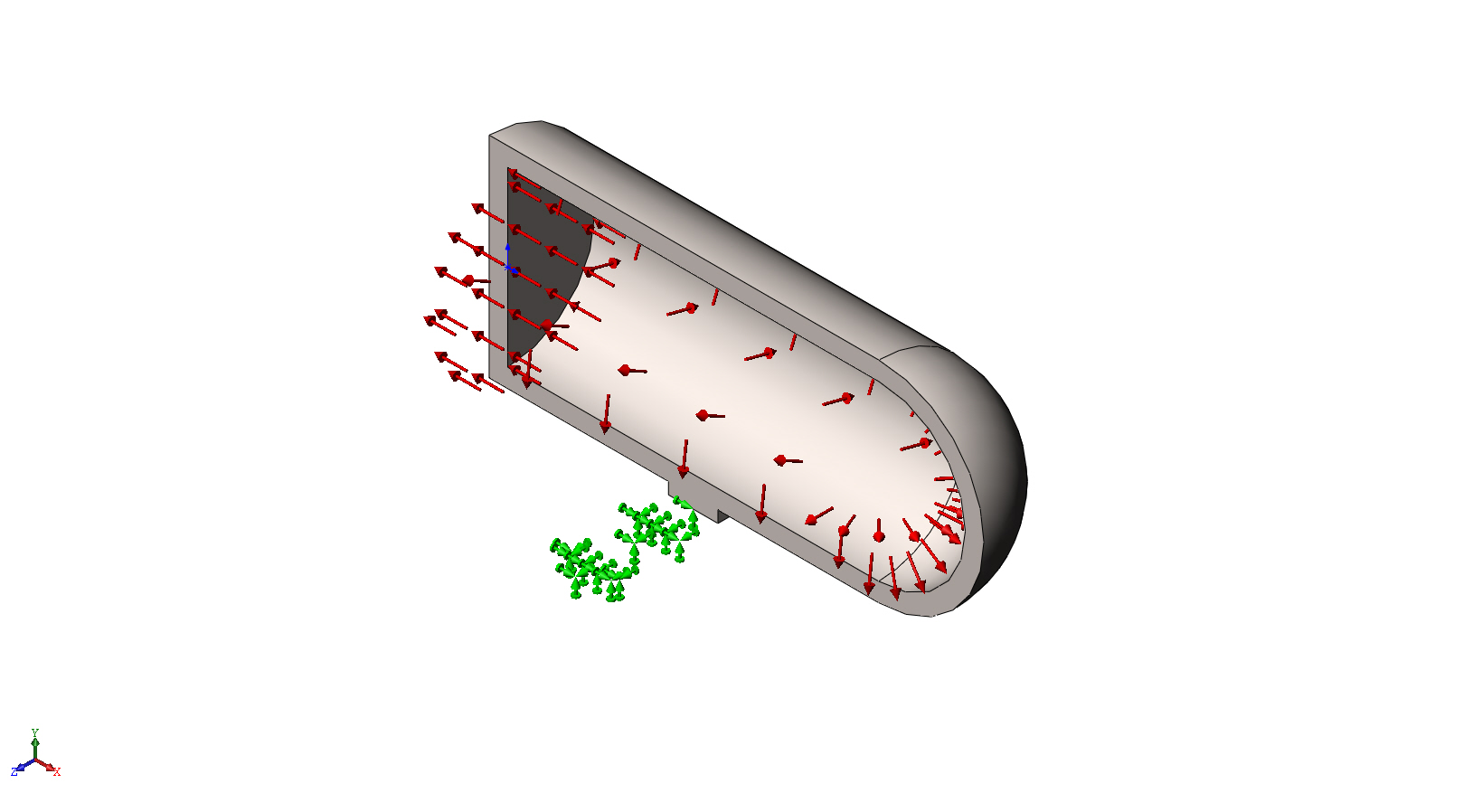

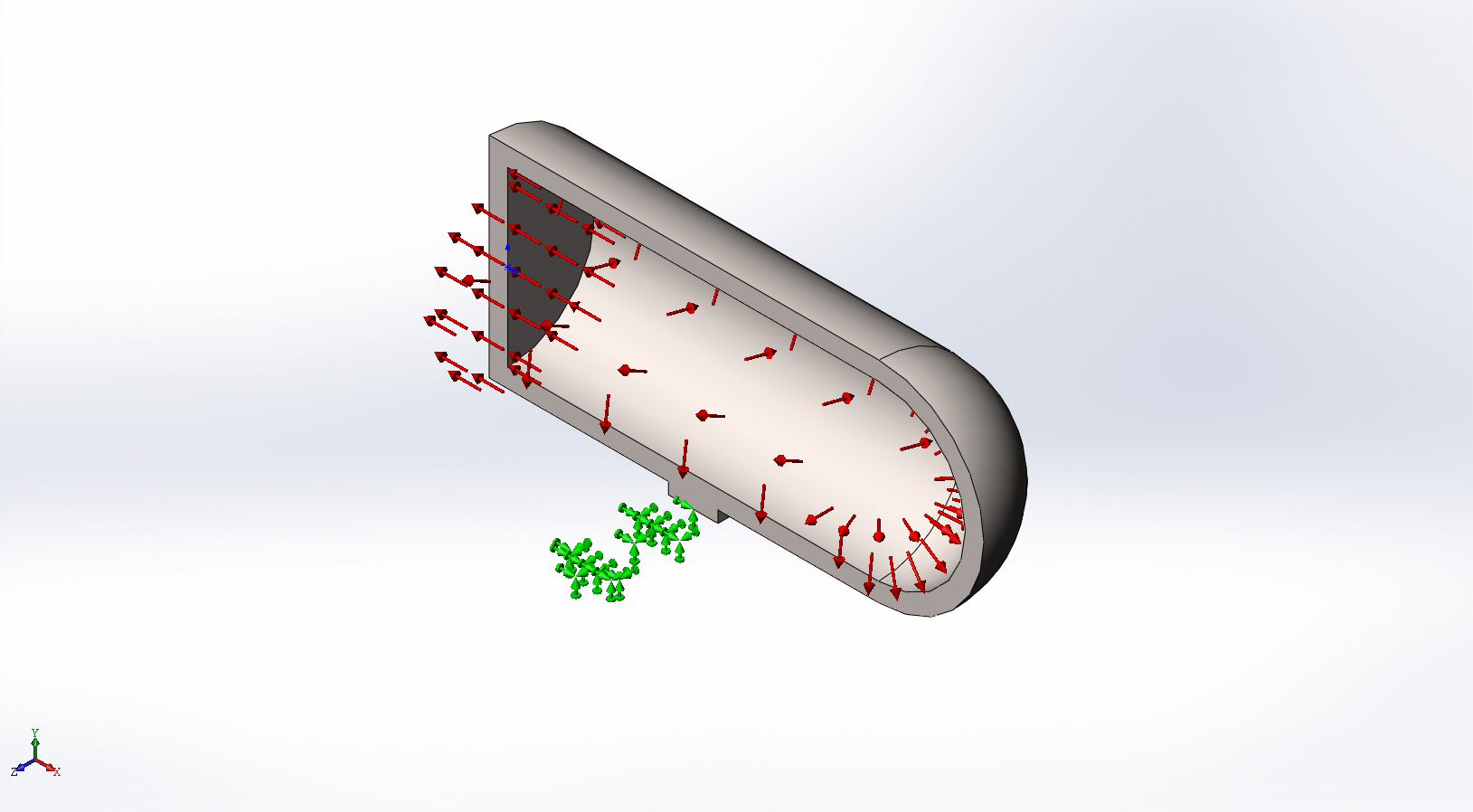

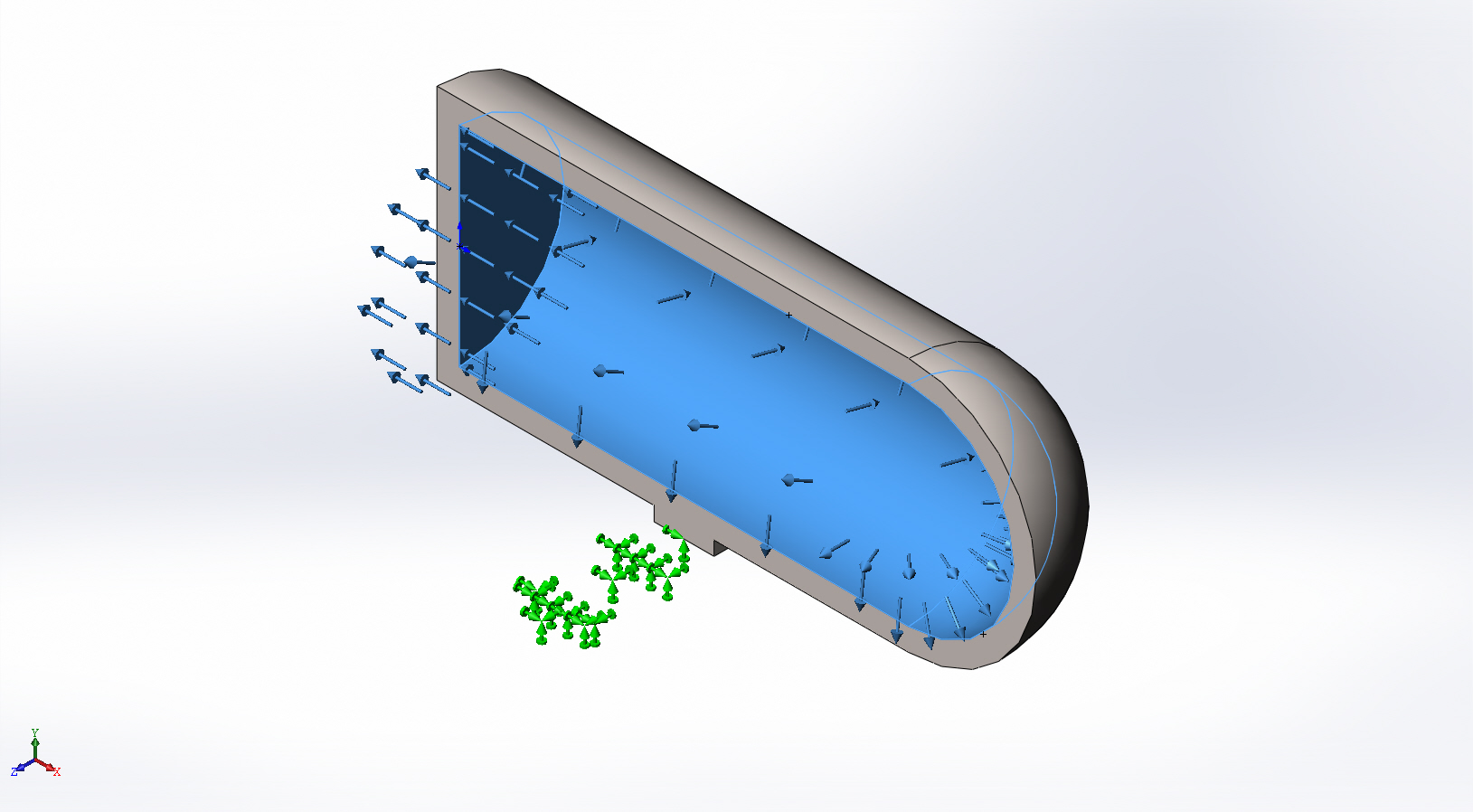

Нагрузки и крепления Имя крепления Изображение крепления Данные крепления Зафиксированный-1 Объекты: 1 грани Тип: Зафиксированная геометрия Результирующие силы Компоненты X Y Z Результирующая Сила реакции(N) -2.28583 0.467743 0.00908661 2.33321 Реактивный момент(N.m) 0 0 0 0 Имя нагрузки Загрузить изображение Загрузить данные Давление-1 Объекты: 3 грани Тип: Перпендикулярно выбранной грани Значение: 3.1 Единицы измерения: N/mm^2 (MPa) Угол фазы: 0 Единицы измерения: deg

---

Определения соединителей Данные отсутствуют

Данные контакта Данные отсутствуют

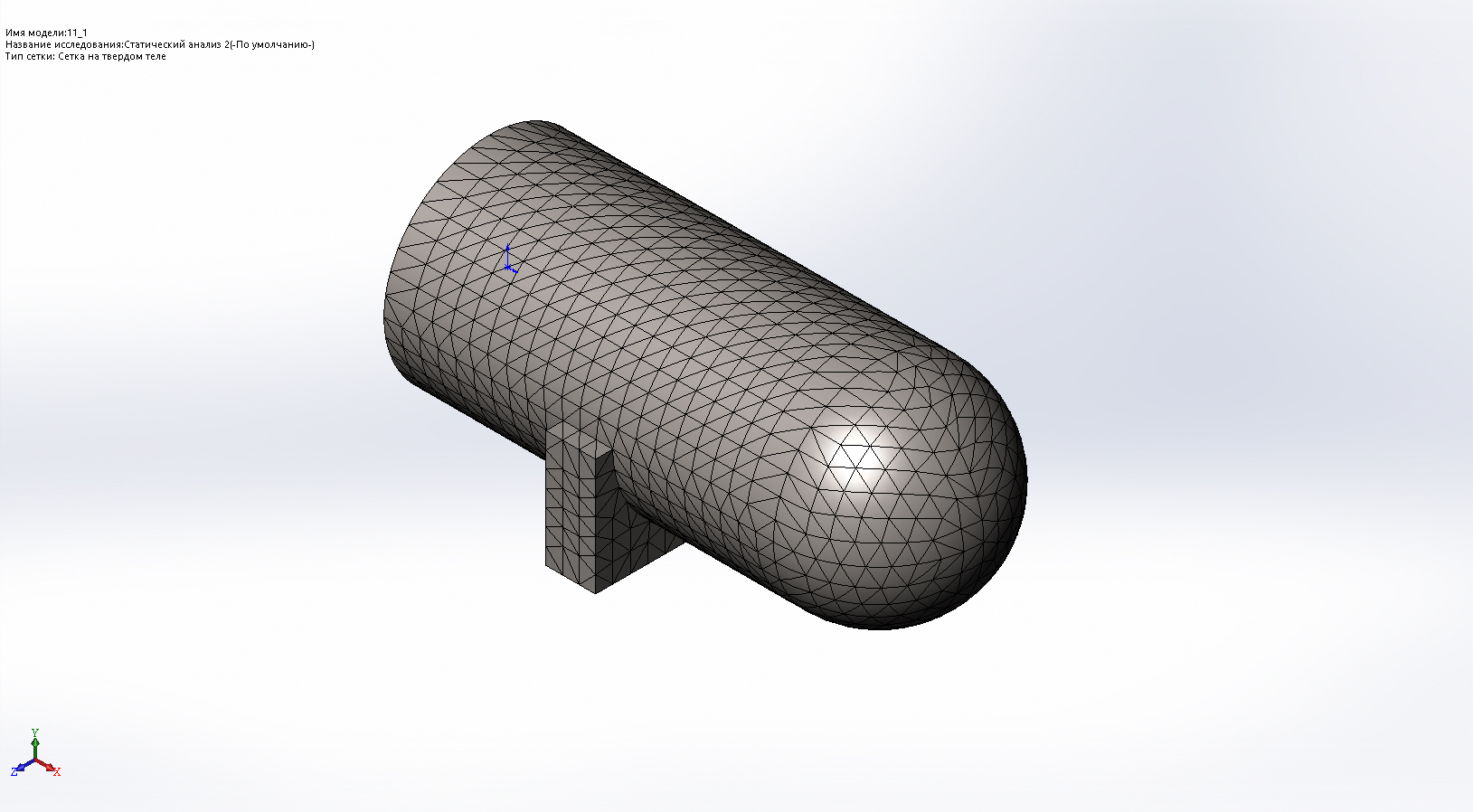

Информация о сетке Тип сетки Сетка на твердом теле Используемое разбиение: Стандартная сетка Автоматическое уплотнение сетки: Выкл Включить автоциклы сетки: Выкл Точки Якобиана 4 Точки Размер элемента 15.03 mm Допуск 0.751501 mm Качество сетки Высокая Информация о сетке - Детализация Всего узлов 13224 Всего элементов 6953 Максимальное соотношение сторон 8.4389 % элементов с соотношением сторон < 3 98.5 % элементов с соотношением сторон > 10 0 % искаженных элементов (Якобиан) 0 Время для завершения сетки (hh;mm;ss): 00:00:02 Имя компьютера: XKTT-CL-16

Данные датчиков Данные отсутствуют

Результирующие силы Силы реакции Выбранный набор Единицы Сумма X Сумма Y Сумма Z Результирующая всей модели N -2.28583 0.467743 0.00908661 2.33321 Моменты реакции Выбранный набор Единицы Сумма X Сумма Y Сумма Z Результирующая всей модели N.m 0 0 0 0

---

Балки Данные отсутствуют

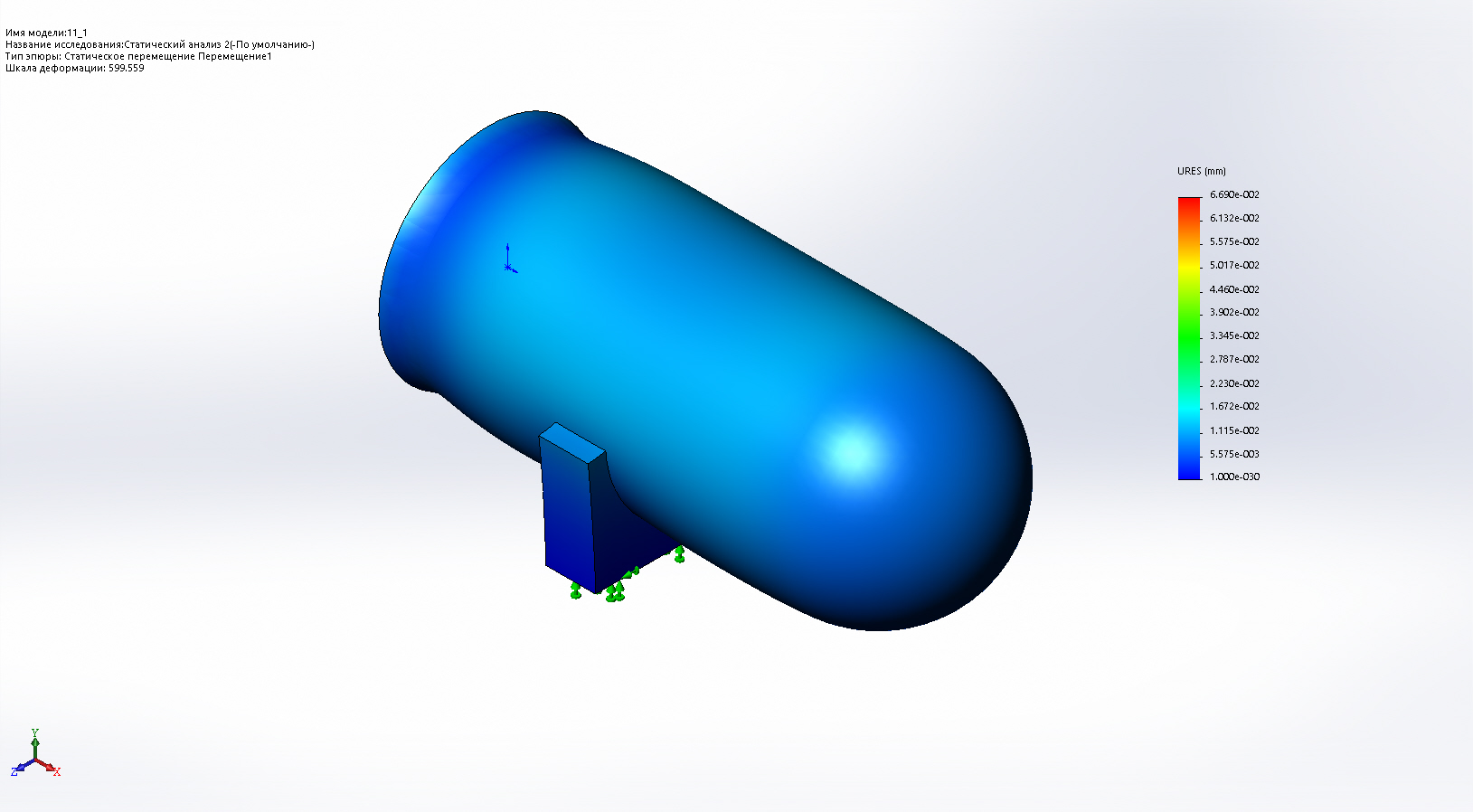

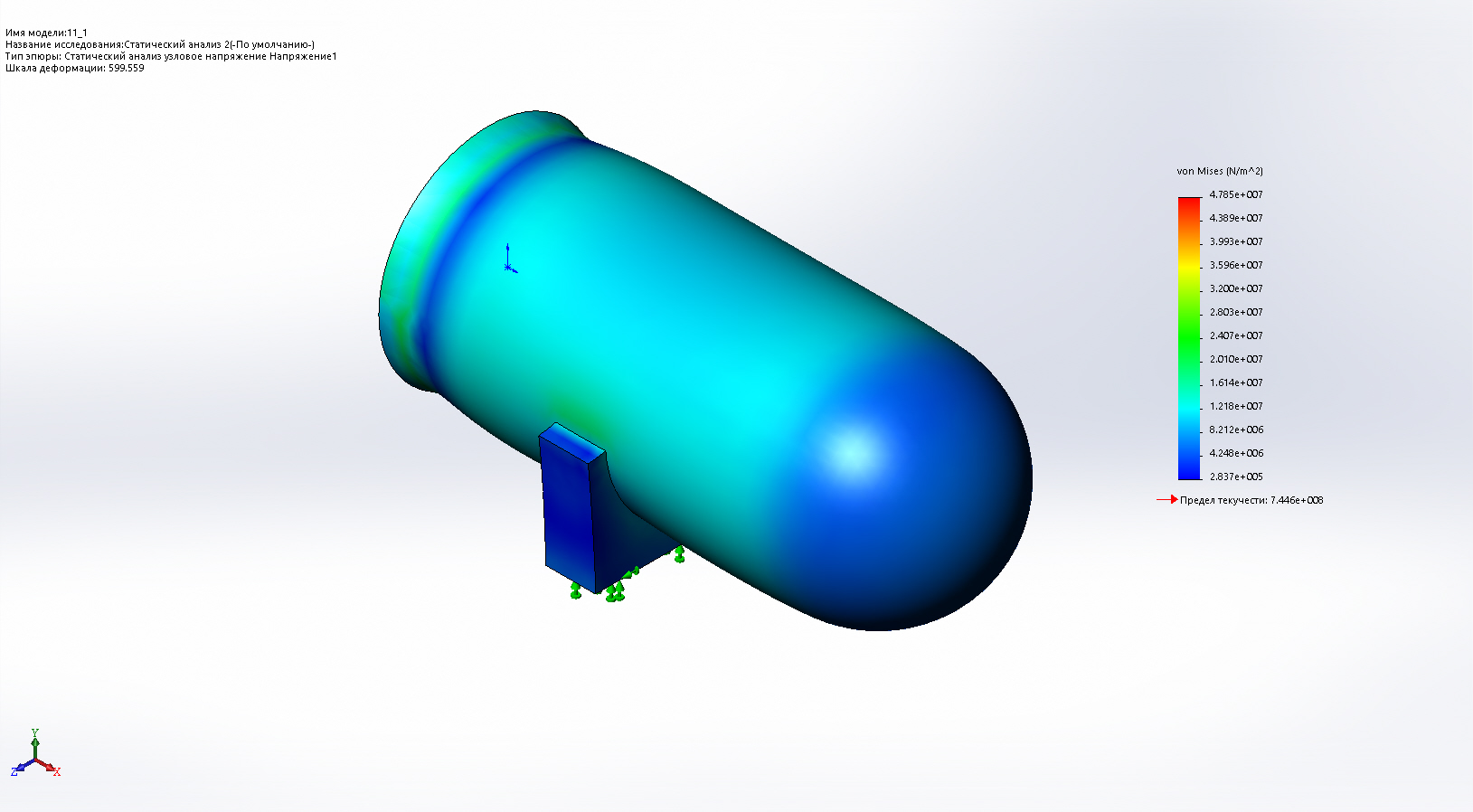

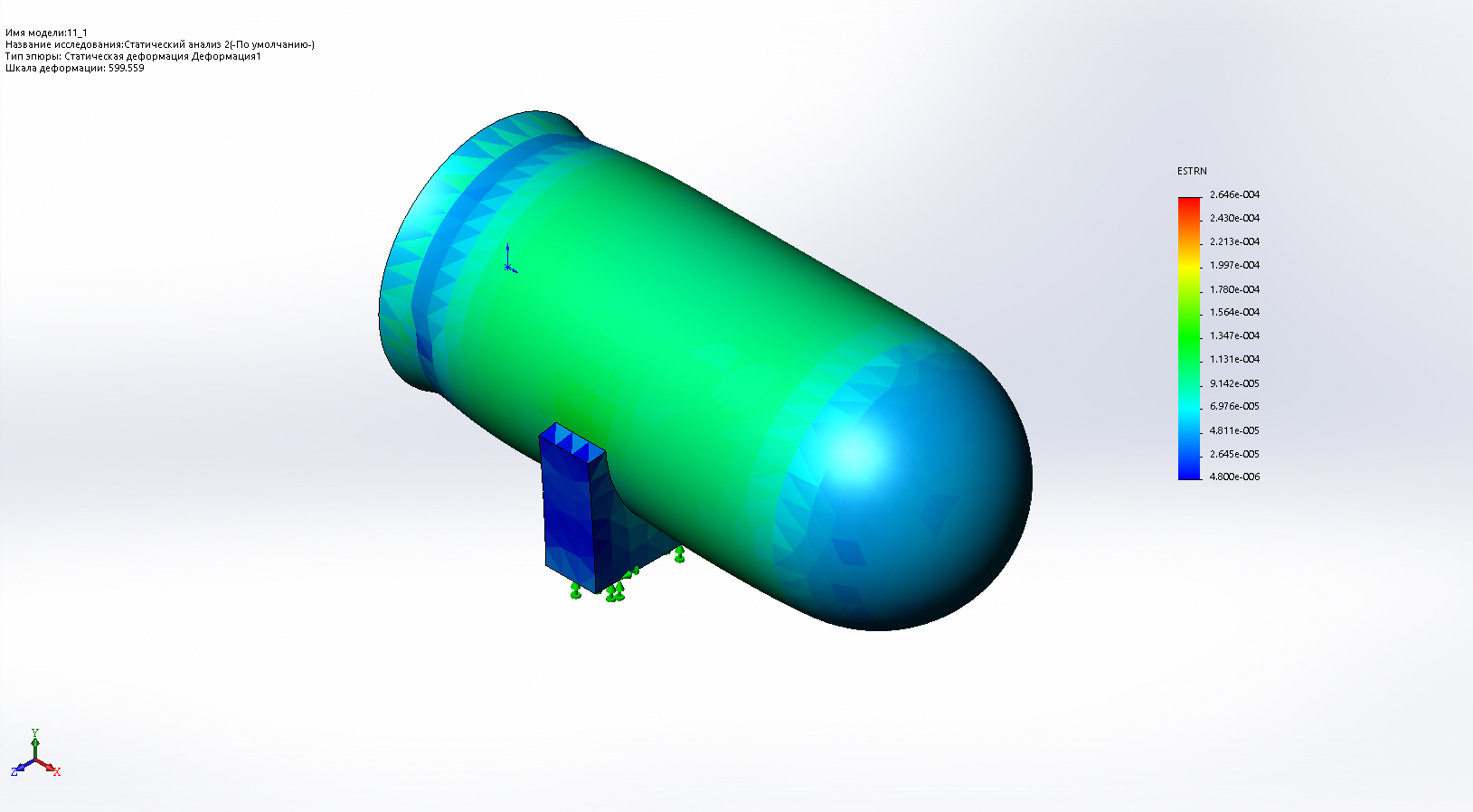

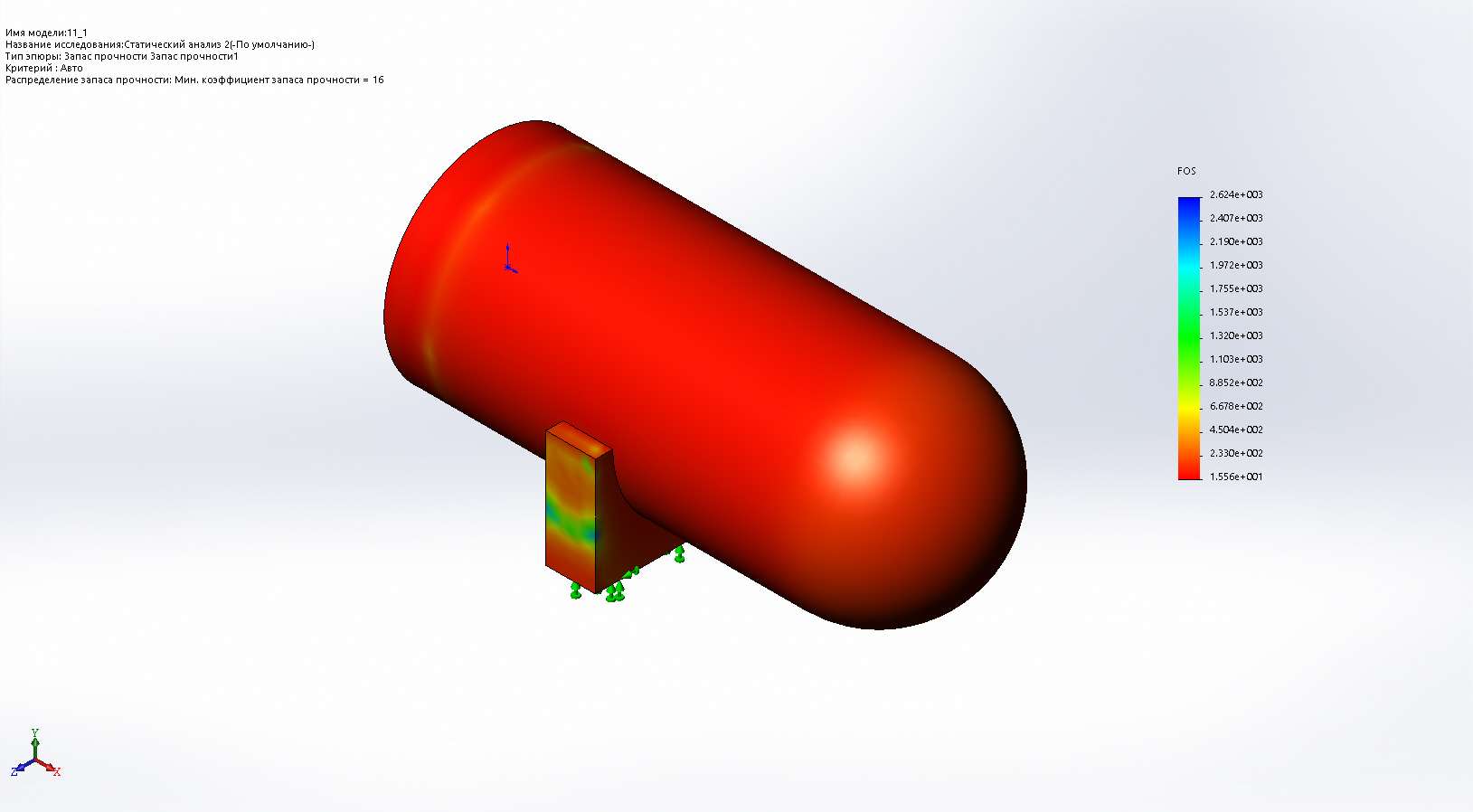

Результаты исследования Имя Тип Мин Макс Напряжение1 VON: Напряжение Von Mises 283733 N/m^2 Узел: 1031 4.78539e+007 N/m^2 Узел: 6737 11_1-Статический анализ 2-Напряжение-Напряжение1 Имя Тип Мин Макс Перемещение1 URES: Результирующее перемещение 0 mm Узел: 1025 0.066895 mm Узел: 6730 11_1-Статический анализ 2-Перемещение-Перемещение1 Имя Тип Мин Макс Деформация1 ESTRN: Эквивалентная деформация 4.79952e-006 Элемент: 4744 0.000264646 Элемент: 4231 11_1-Статический анализ 2-Деформация-Деформация1 Имя Тип Мин Макс Запас прочности1 Авто 15.5606 Узел: 6737 2624.42 Узел: 1031 11_1-Статический анализ 2-Запас прочности-Запас прочности1

---
