Лабораторная работа № 3

ИЗУЧЕНИЕ ГОРНЫХ ВЫРАБОТОК ОКОЛО-

СТВОЛЬНОГО ДВОРА И ПОВЕРХНОСТНОГО КОМ-

ПЛЕКСА ШАХТЫ

Цель и методика выполнения работы. Целью лабораторной

работы  является  формирование  умения  и  навыков  определения
схемы  околоствольного  двора,  а  также характеристик  составных
частей поверхностного комплекса шахты.

Лабораторная работа рассчитана на 6 часов, а методика её вы-

полнения  заключается  в  изучении  и  характеристике  околостволь-
ных дворов (рисунки 12, 13), поверхностных комплексов шахт (ри-
сунок 14). Кроме того, используются фактические графические ма-
териалы рудников и шахт.

Схемы  околоствольных  дворов.  Совокупность  выработок,

служащих  для  соединения  шахтного  ствола  со  всеми  остальными
выработками  шахты,  называется  околоствольным  двором.  Око-
лоствольный двор предназначен для обслуживания подземного хо-
зяйства  шахты.  Через  околоствольные  дворы  проходят  все  грузы,
направляемые из шахты и поступающие с поверхности на эксплуа-
тационные  участки.  Околоствольный  двор  представляет  собой
сложный  комплекс  горных  выработок,  которые  подразделяют  на
транспортные выработки, служебные камеры и прочие выработки.

В  зависимости  от  схемы  движения  груженых  и  порожних  со-

ставов  различают  околоствольные  дворы  с  круговым,  с  челноч-
ным  движением  составов  и  тупиковые.  Околоствольные  дворы  с
круговым  движением  и  односторонним  поступлением  груза  назы-
ваются  петлевыми.  В  челночных  околоствольных  дворах  груже-
ные составы поступают к подъемному стволу с обеих сторон по вы-
работке, расположенной параллельно главной откаточной выработ-
ке.  Тупиковые  околоствольные  дворы  имеют  конфигурацию  чел-
ночных, но отличаются тем, что груз поступает только с одной сто-
роны.

Конфигурация  выработок  околоствольных  дворов  зависит  от

числа и взаимного расположения стволов, типа подъемных сосудов,
системы вскрытия и пр. Кроме выработок, по которым производит-
ся  откатка  вагонеток,  в  околоствольных  дворах  располагаются  ка-

17

меры,  имеющие  соответствующее  назначение.  Все  камеры  соору-
жаются с учетом определенных требований правил безопасности.

а

б

в

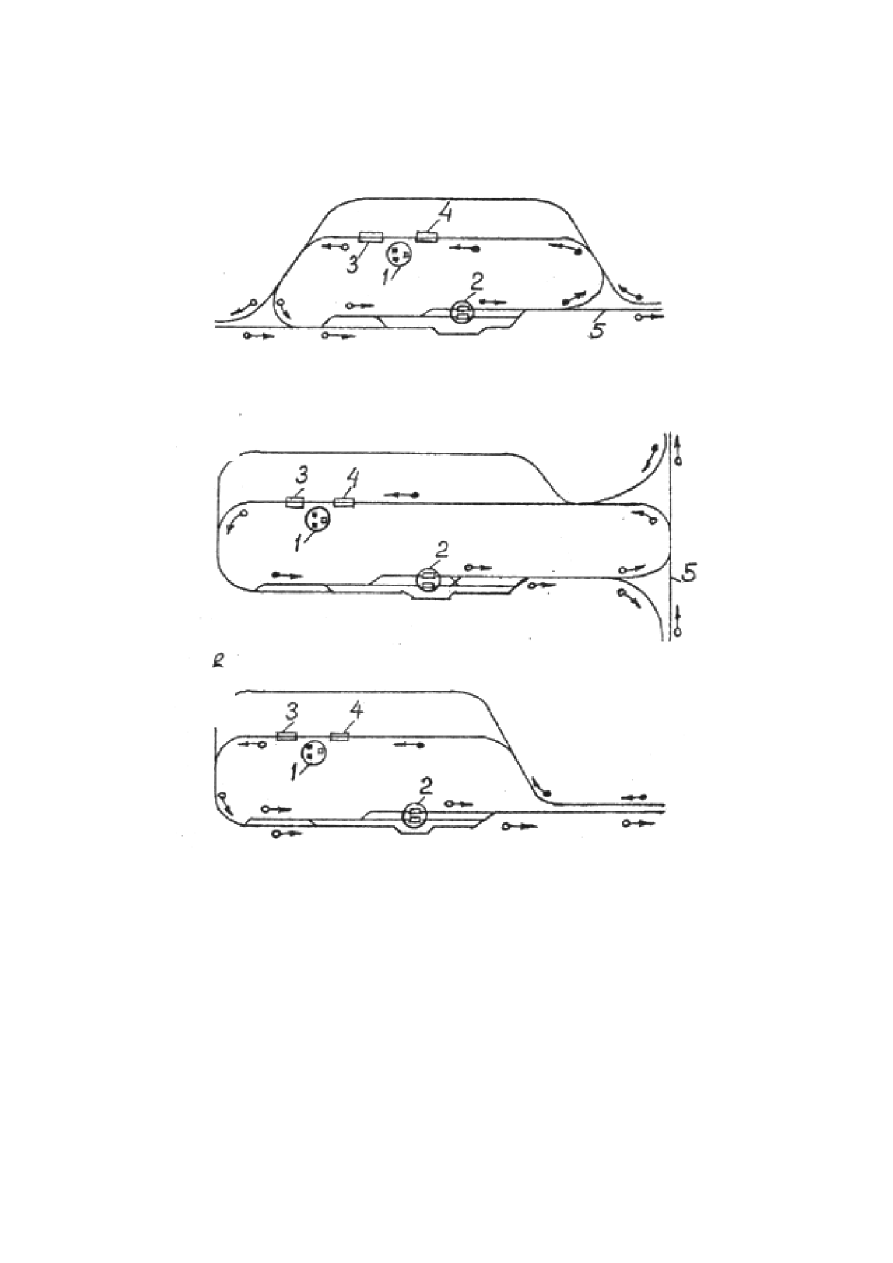

1 - скиповой ствол; 2 - клетевой ствол; 3 - рудная (угольная)

разгрузочная яма; 4 - породная разгрузочная яма;

5 - главная откаточная выработка

Рисунок 12 - Схемы околоствольных дворов:

а - круговая с ветвями, параллельными главной откаточной выра-

ботке; б - круговая с ветвями, перпендикулярными главной отка-

точной выработке; в - петлевая

18

а

б

1 - скиповой ствол; 2 - клетевой ствол; 3 - рудная (угольная) раз-

грузочная яма; 4 - породная разгрузочная яма;

5 - главная откаточная выработка

Рисунок 13 - Схемы околоствольных дворов:

а - челноковая; б – тупиковая

Выработки  околоствольного  двора.  На  рисунке  12  показа-

ны выработки и камеры типового кругового околоствольного дво-
ра.

Вагонетки с полезным ископаемым по грузовой ветви (1) око-

лоствольного двора поступают к скиповому стволу (1), а вагонетки
с породой по грузовой ветви 3 - к клетевому стволу (2). На порож-
няковых ветвях (2 и 4) формируются порожние вагонетки и  груже-
ные материалами и оборудованием.

Общий  объем  выработок  околоствольных  дворов  зависит  от

производственной  мощности,  схемы  вскрытия,  вида  шахтного
транспорта, емкости вагонеток и составляет 10-20 тыс. м.

19

I - грузовая и II – порожняковая откаточные выработки скипового

ствола (1); III - грузовая и IV - порожняковая откаточные выработки

клетевого ствола (2); 3 - склад ВМ; 4 - сбойка для проветривания

склада ВМ; 5 - зарядная камера; 6 - ремонтная мастерская;

7 - место стоянки запасных электровозов; 8 - преобразовательная

подстанция; 9 - породная разгрузочная яма; 10 - угольная разгру-

зочная яма; 11 - медпункт; 12 - санузел; 13 - камера ожидания; 14 -

осветвляющий резервуар; 15 - центральная электроподстанция; 16 -

водопроводный ходок;

17 - место посадки людей; 18 - насосная камера; 19 - водосборник;

20 - камера диспетчера

Рисунок 14 - Околоствольный двор при вскрытии

вертикальными стволами

Кроме  выработок,  по  которым  производится  откатка  вагоне-

ток, в околоствольных дворах располагаются различные камеры для
размещения  устройств,  оборудования,  материалов,  инвентаря  и  др.
(камера загрузочного бункера, камера подземного дробления, доза-
торная, электроподстанция и др.).

В  районе  околоствольного  двора  в  обособленной  выработке

оборудуется склад взрывчатых материалов (ВМ).

20

Поверхностный  комплекс  шахты.  Совокупность  зданий,

сооружений  и  других  объектов  на  поверхности  шахты  называется
технологическим  комплексом  (рисунок  15).  Назначением  техно-
логического  комплекса  поверхности  шахты является  подъем,  при-
ем,  переработка  и  отправка  потребителям  полезного  ископаемого,
прием  и  складирование  породы,  подача  воздуха  в  шахту  для  про-
ветривания  подземных  выработок,  обеспечение  горных  работ
электроэнергией  и  сжатым  воздухом,  бытовое  обслуживание  тру-
дящихся, охрана окружающей природы.

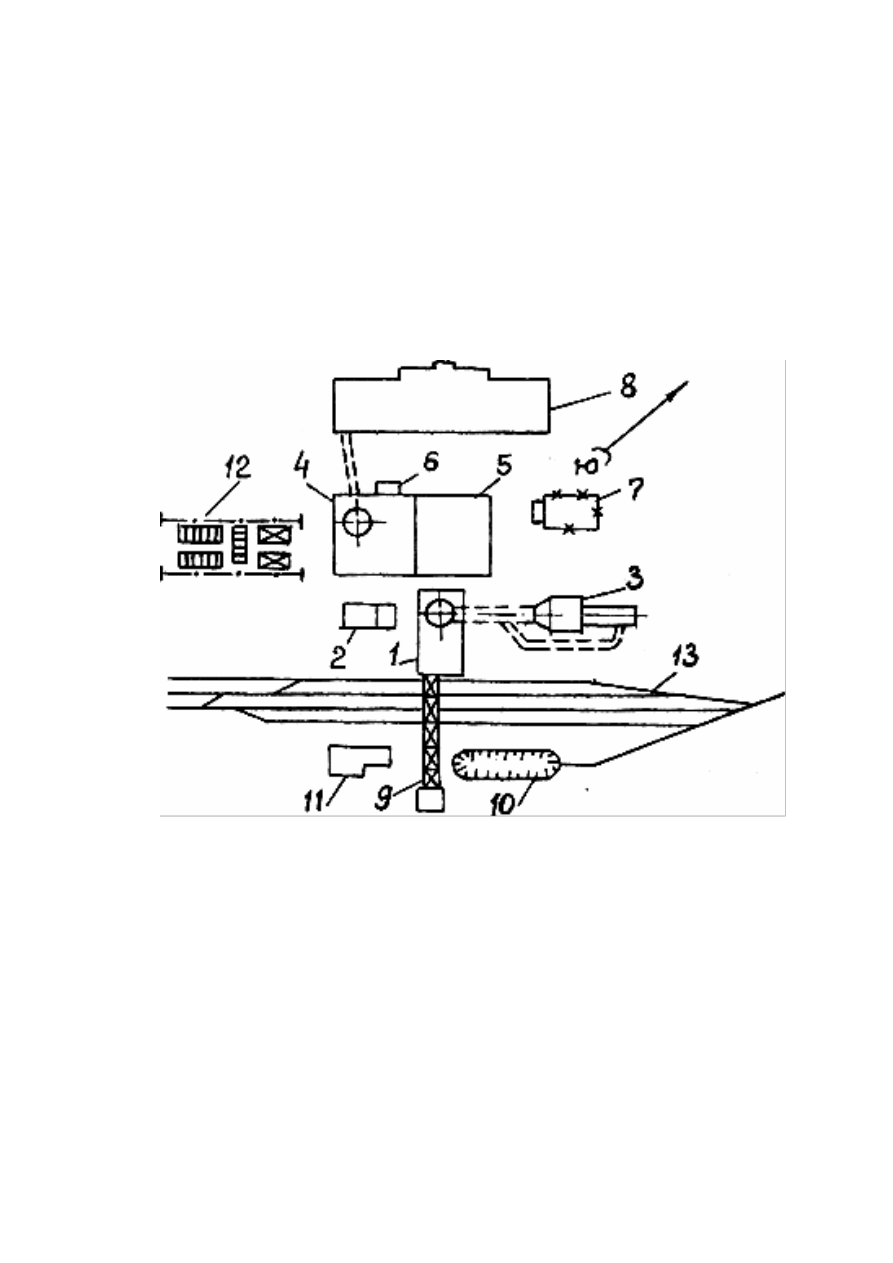

1 - блок главного ствола; 2 - помещение подъемной установки глав-

ного ствола; 3 - здание главного вентилятора; 4 - блок вспомога-

тельного ствола;  5 - блок подъемной установки вспомогательного

ствола; 6 - калориферная;  7 - электроподстанция; 8 - администра-
тивно-бытовой комбинат; 9 - эстакада; 10 - угольный склад котель-

ной; 11 - котельная;

12 - склад материалов; 13 - железнодорожные пути

Рисунок 15 - Технологический комплекс шахты

Составными  частями  поверхности  шахты  являются  комплек-

сы:  подъема,  вентиляции,  энергоснабжения,  санитарно-бытовых
помещений, природоохранительных сооружений. Большинство зда-
