траназктов данного процесса могут также учитываться и другие
факторы, например возможности складского оборудования, воз-
можности транспортных средств и др. При решении этих задач
могут моделироваться события и величины.

2. Процесс производства продукции
Продукция будет произведена при соблюдении следующих

основных условий: наличие материалов и комплектующих изде-
лий; оборудование производства находится в рабочем состоянии;
персонал производства готов к решению поставленной задачи.
Если эти условия выполняются, то процесс производства мож-
но классифицировать как систему массового обслуживания с
ожиданием. В качестве основного параметра, характеризующего
возможности производства (одной технологической линии), яв-
ляется производительность — количество единиц продукции,
произведенной в единицу времени.

При этом при организации обслуживания может быть

реализован следующий алгоритм: в текущий момент времени
осуществляется проверка условий занятости каналов, напри-
мер технологических линий по производству продукции. Линия
может быть “занята” для обслуживания, если в момент посту-
пления транзакта осуществляется производство продукции,
линия находится в нерабочем состоянии, персонал производства
не готов к решению этой задачи. Если канал свободен, то прини-
маются материалы и комплектующие и начинается изготовле-
ние продукции. Моделируется время изготовления продукции.
В течение этого времени канал занят. По истечении этого времени
счетчик продукции фиксирует событие — единица продукции
готова, и канал освобождается.

Программирование и отладка модели
1. Формирование пользовательского интерфейса
а) Общие настройки модели (системы) (рис. 3.58).
b) Учет закупок предприятия. Осуществляется путем

формирования базы закупок на листе “Excel”. Ввод данных по
закупкам производится из диалогового окна “Учет закупок пред-
приятия”, которое вызывается путем нажатия соответствующей
кнопки в меню “Учет” (рис. 3.59).

с) Учет продаж предприятия (рис. 3.60)

Рис. 3.58.

Меню модели и общие ее настройки

550

551

траназктов данного процесса могут также учитываться и другие

факторы, например возможности складского оборудования, воз-

можности транспортных средств и др. При решении этих задач

могут моделироваться события и величины.

2.

Процесс производства продукции

Продукция будет произведена при соблюдении следующих

основных условий: наличие материалов и комплектующих изде-

лий; оборудование производства находится в рабочем состоянии;

персонал производства готов к решению поставленной задачи.

Если эти условия выполняются, то процесс производства мож-

но классифицировать как систему массового обслуживания с

ожиданием. В качестве основного параметра, характеризующего

возможности производства (одной технологической линии), яв-

ляется производительность — количество единиц продукции,

произведенной в единицу времени.

При этом при организации обслуживания может быть

реализован следующий

алгоритм

: в текущий момент времени

осуществляется проверка условий занятости каналов, напри-

мер технологических линий по производству продукции. Линия

может быть “занята” для обслуживания, если в момент посту-

пления транзакта осуществляется производство продукции,

линия находится в нерабочем состоянии, персонал производства

не готов к решению этой задачи. Если канал свободен, то прини-

маются материалы и комплектующие и начинается изготовле-

ние продукции. Моделируется время изготовления продукции.

В течение этого времени канал занят. По истечении этого времени

счетчик продукции фиксирует событие — единица продукции

готова, и канал освобождается.

Программирование и отладка модели

1. Формирование пользовательского интерфейса

а) Общие настройки модели (системы) (рис. 3.58).

b) Учет закупок предприятия. Осуществляется путем

формирования базы закупок на листе “Excel”. Ввод данных по

закупкам производится из диалогового окна “Учет закупок пред-

приятия”, которое вызывается путем нажатия соответствующей

кнопки в меню “Учет” (рис. 3.59).

с) Учет продаж предприятия (рис. 3.60)

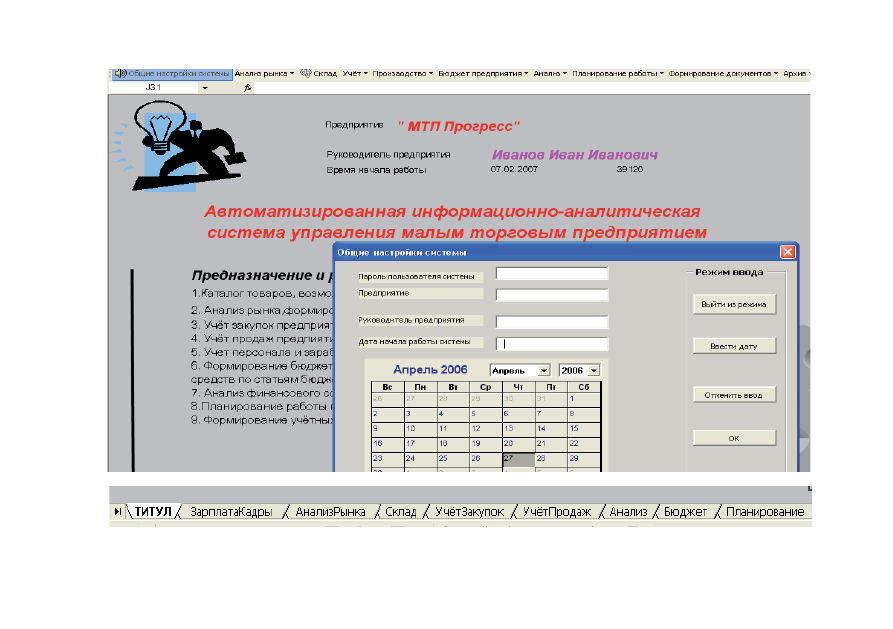

Рис. 3.58. Меню модели и общие ее настройки

552

553

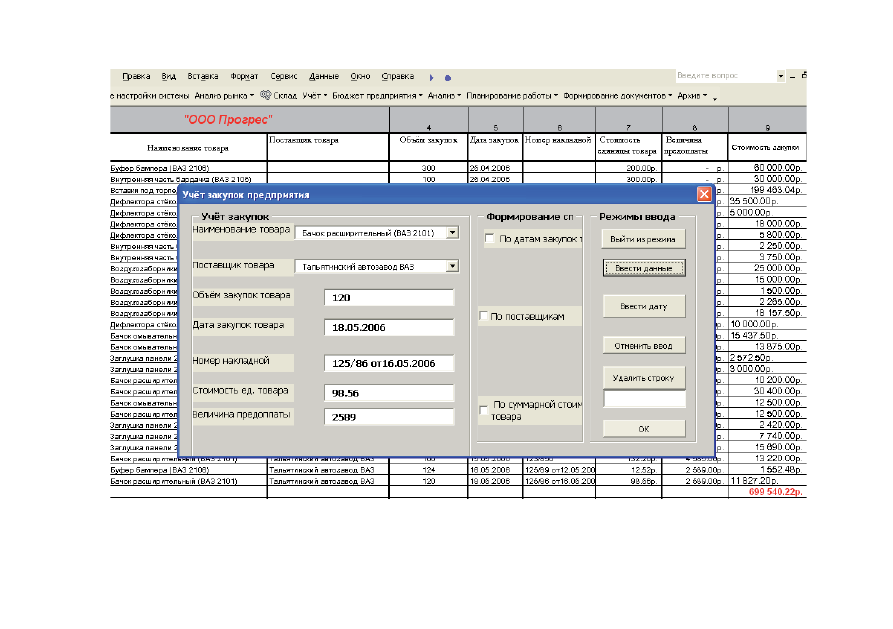

Рис. 3.59. Диалоговое окно и таблица учета закупок товаров

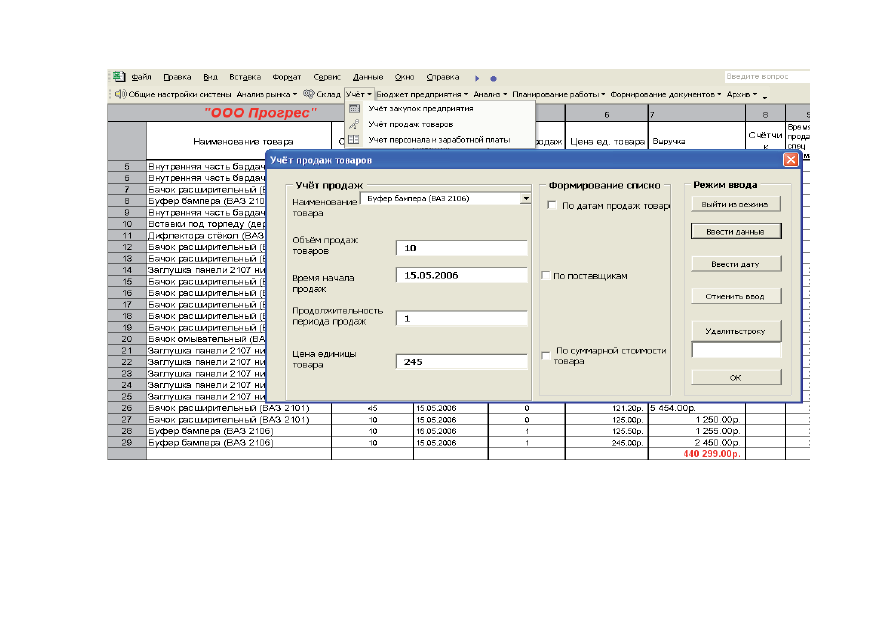

Рис. 3.60. Диалоговое окно и таблица учета продаж товаров

552

553

Рис. 3.59. Диалоговое окно и таблица учета закупок товаров

Рис. 3.60. Диалоговое окно и таблица учета продаж товаров

554

555

d) Учет продаж предприятия. Осуществляется путем фор-

мирования базы продаж на листе “Excel”. Ввод данных по про-
дажам производится из диалогового окна “Учет продаж пред-
приятия”, которое вызывается путем нажатия соответствующей
кнопки в меню “Учет”.

е) На листе “Анализ рынка” формируется каталог товаров,

данные по количеству товаров на складе, по затратам на закупки
и выручке от продаж начиная с момента начала функционирова-
ния системы. Формируются также данные по динамике закупок,
продаж за период. Все данные вычисляются при осуществлении
очередного учета (продажи) товара.

Вид таблицы (листа) приведен на рис. 3.61.
f) Анализ товаров на складе. Для оценки и анализа интен-

сивности закупок и продаж товаров с определением параметров,
характеризующих их законы распределения, формируется
таблица “Склад”. Управление листом, на котором расположена
эта таблица, осуществляется путем нажатия соответствую-
щей кнопки в меню “Склад”. Вид таблицы (листа) приведен на
рис. 3.62.

g) Формирование бюджета предприятия. Формирование

бюджета предприятия осуществляется в такой последователь-
ности:

1) накапливаются статистические данные, связывающие

величину прибыли предприятия с вариантами распределения
денежных средств по статьям бюджета (рис. 3.63);

2) формируется уравнение регрессии, устанавливающее

зависимость прибыли от распределения денежных средств по
статьям бюджета;

3) с использованием технологии “Поиск решения” осу-

ществляется оптимизация распределения денежных средств
по статьям бюджета.

Статьи бюджета предприятия (вариант) приведены на

рис. 3.63. В качестве изменяемых ячеек при решении задачи
оптимизации могут быть приняты ячейки в строках расходов
предприятия, ограничения — ячейки в строках отчислений.

h) Анализ финансового состояния предприятия.

Рис. 3.61.

Лист Excel с таблицей “Анализ рынка”
